通信光缆作业指导书
电⼒通信光缆施⼯作业指导书
编码：DLTX-06
⼆○⼀○年⼗⽉
作业指导书签名页
项⽬名称
作业内容
批准年⽉⽇
审核年⽉⽇
编写年⽉⽇
注
⽬录1. ⼯程概况及适⽤范围 (2)
2. 编写依据 (3)
3. 光缆安装与接续作业流程 (3)
3.1 作业（⼯序）流程图 (3)
3.2 ⼯序安排 (3)
4. 安全风险辨析与预控 (5)
5. 作业准备 (8)
5.1 ⼈员配备 (8)
5.2 主要专⽤⼯器具配置 (9)
5.3 主要施⼯器具配置 (9)
5.4 主要光缆接续器具配置..................... 错误!未定义书签。6．作业⽅法 . (11)
6.1 光缆储运 (11)
6.2 光缆到货盘检 (12)
6.3 施⼯器具的检查 (13)
6.4 光缆⾦具及相关附件 (15)
6.5 光缆及配套⾦具的检查和清点 (16)
6.6 光缆安装准备 (16)
6.7 电⼒特种光缆展放基本技术要求 (26)
6.8 光缆接续 (39)
6.9 光缆成端 (42)
6.10 竣⼯验收 (43)
7.质量控制措施及检验标准 (47)
7.1 质量控制措施 (47)7.2 质量控制表单 (49)
7.3 检验标准 (49)
8．附录 (50)
附录1 直埋光缆底宽和顶宽及埋深要求 (50)
附录2 ⽓送光缆硅芯管规格、性能和埋深要求 (51)
附录3 架空光缆的净距、挂钩程式和敷设⼯艺 (52)
附录4 光纤接头、光纤编号及光纤⾊谱表 (55)
附录5 光缆全程损耗测试记录 (58)
附录6 光缆线路⼯程竣⼯验收技术⽂件 (60)1. ⼯程概况及适⽤范围
为规范⼴东电⽹公司所属各单位电⼒通信光缆的建设，提供施⼯状态的相关操作和质量控制，以规范⼒通信光缆建设⼯作的效果，为电⼒通信光缆施⼯验收提供依据。
本作业指导是⼴东电⽹公司所属各单位电⼒通信光缆⼯程施⼯过程的质量监督和随⼯检验，以作竣⼯验收等⼯作的相关技术依据。
本作业指导是根据⼴东电⽹⽬前较为常规范的OPGW及ADSS通信光缆
及配套管线施⼯技术要求⽽编制。因此，本作业指导未包括的⼯作内容及相关的技术指标、要求，应按国家、电⼒⾏业有关规定及⼯程合同等的要求执⾏。
当本作业指导与国家及电⼒⾏业标准和相关规范有⽭盾时，应以国家及电⼒⾏业标准和规范为准。2. 编写依据
序号标准及规范名称颁发机构1 DL/5344-2006 电⼒光纤通信⼯程验收
规范
中华⼈民共和国国家发
展和改⾰委员会2 DL/T-20 中华⼈民共和国电⼒⾏业标
准
中华⼈民共和国能源
部3 Q/CSG 10017.1-2007 110kV～500kV送变
电⼯程质量检验及评定标准
中国南⽅电⽹公司
落实安全措施、搭设跨越设施JX003
⼈员培训JX004
⼯具、仪表准备JX005
光缆盘测、施⼯材料移交JX006
牵、张场地选择及施⼯机具设备JX007 布置
悬挂放线滑轮JX008
展放牵引绳JX009
安装防扭、退扭装置及连接光缆JX010
光缆张⼒展放JX011
光缆余长控制JX012
光缆紧线调垂JX013
附件、安装耐张、悬垂线夹安装、JX014
防震器安装JX015
引流线安装JX016
光缆引下结构安装JX017
本⼯段⼯完成后的随⼯验收（测JX018 试）
光缆接续准备RJ001
光缆开剥RJ002
光纤熔接及监测RJ003
接头及余缆安装RJ004
成端⼯艺检验及光纤全程测试RJ005质监及⼯程验收JG001
编制竣⼯⽂件JG002 4. 安全风险辨析与预控
表4-1 安全风险辨析及预控措施检查表
序号安全风险预控措施
检查结果1 交通肇事1、加强驾驶员安全学习和安全教育，遵守交通规则，⽂明开车；
2、不超载、不超速、不酒后驾驶、不客货混装；
3、通过村镇、险路减速⾏驶，加强疏导和监视；
4、遇到危险路⾯，谨慎驾驶。
2 贮存和装卸伤
⼈1、堆放不超⾼、堆形稳定；
2、不在坡地堆放物品；
3、不从⼤堆中间抽取物料，保持堆形
稳定（防⽌倒坍）；4、⽂明装卸，遵守安全规定。
3 ⽕灾事故1、加强施⼯⼈员防⽕安全教育；
2、严禁在现场⽣⽕取暖、烧饭；
3、采取相应的安全消防措施，配备必要的消防设施，做好库房、材料站及⽣活办公区域的消防⼯作。
4
⼯地杂物
伤⼈1、及时清理杂物，保持⼯地整洁，符
合⽂明施⼯规定；2、现场设置安全围栏和安全警戒；
3、合理摆放⼯器具及施⼯材料。
5
⾼处坠落
伤⼈1、正确使⽤安全带和差速保护器，做
到⾼挂低⽤；2、塔上不留活铁及活脚钉，特别是不
留铡⼑铁；3、塔上⼯器具及物料应装置在⼯具袋
⾥⾯，不任意搁置；4、严格执⾏⾼处安全监护制和⾼处作
业的⼯器具现场检查制度；5、⾼处作业⼈员必须持证上岗;冬季配
备轻便、保暖性能好的劳保⽤品；6、加强⾼处压接施⼯中的安全保护。
6
感应电伤
⼈1、架线设备施⼯时设置可靠接地装置；
2、塔上作业前和附件安装时先安装接
地；3、线路上应分段设置半永久临时接地，
投运前拆除接地装置；4、牵张机操作⼿应站在⼲燥的绝缘物
体上操作。7 跑线事故1、地锚按要求开挖马道，深度符合技术要求，周围做排⽔沟、坑⼝覆盖塑料布；
2、光缆施⼯时应检查防扭器、光缆拖⽹器具及牵引连接结构的可靠性;
3、定期检查卡线器及倒链，并做相应
拉⼒试验，不符合要求的及时更换；4、⾼处临锚采取双保险。
8 环境影响1、根据特殊的地质条件制订相应的施⼯⽅案；
2、禁⽌在雷⾬、暴⾬、⼤风等恶劣⽓候下进⾏施⼯作业；
3、采取措施，防⽌雷电伤⼈。
9 电害伤⼈1、使⽤电动⼯具应有配电盘，并装漏电保护器，在发电设备区设隔离并挂警告牌；
2、电动⼯具应由专⼈按规定程序进⾏操作；
3、绝缘⼯具及验电器应进⾏定期检查，并妥善保管，做好防⾬防潮措施；
4、跨越应编制详细的作业指导书，并根据现场实际情况进⾏详细交底；
5、在架线施⼯时采⽤保安接地线进⾏有效接地，预防平⾏带电线路感应电；
6、登⾼作业禁⽌单⼈⼯作，防⽌误登杆塔。
10
误碰变电
站内在运⾏设
备1、严格遵照⼯作票布置安全措施；
2、施⼯前对⼯作班成员进⾏安全交底。11
思想⿇
痹、安全意识1、加强对施⼯⼈员的安全教育、提⾼
安全意识；
减弱2、进⾏安全教育、培训、考试；3、各专业⼯种必须持证上岗；
4、根据现场情况，合理安排⼈员的换
休及轮休时间。12
任
施⼯单位检查⼈：监理单位检查⼈：
⽇期：⽇期：
注：对存在风险且控制措施完善填写“√”，存在风险⽽控制措施未完善填写“×”,不存在风险则填写“―”，未检查项空⽩；5. 作业准备
5.1 ⼈员配备
⼯序名称建议⼯作⼈数负责⼈数监护⼈数路径复测 4 1 1
落实安全措施全员 1 1
⼈员培训全员 1
⼯具仪表和材料 2 1
光缆盘测 3 1
牵张场地选择及施⼯机具6 1 1
设备布置
悬挂放线滑轮 6 1 1
展放牵引绳12 1 1
退扭装置安装及连接光缆 2 1 1
张⼒展放光缆及光缆余长
控制12 1 1 光缆紧线调垂12 1 1 附件安装（耐、悬垂线夹、
防震器及引流线安装等）12 1 1 引下线结构安装 5 1 1 本⼯段⼯完成后随⼯验收
（测试）2 1 1 光缆接续安装
3 1 1 光缆总体检测、验收 2 2 1 编写竣⼯⽂件 1 1序号名称规格/编号单位数量备注1 卡线器OPGW专⽤个 12 放线滑车600/820mm
尼龙
个203 旋转连接器OPGW专⽤
(3t)
个 14 蛇⽪套OPGW专⽤个 1
5 扭⼒扳⼿OPGW专⽤个 1
6 防扭鞭OPGW专⽤条 1 5.3 主要施⼯器具配置
序号名称规格单位数量1 ⼩牵引机台
2 ⼩张⼒机台
3 OPGW轴架车个
4 牵引绳线盘盘线1000m 个
5 抗弯连接器3t 个
6 牵引绳展放架个
7 牵引绳φ13 轴
8 卡线器3t 个
9 接地滑车铝三轮个
10 接地线100mm2，铜
线
套11 ⼿搬葫芦3t 个
12 机动绞磨5t 台
13 传递滑车 1 t 个
14 平衡挂线锚线绳挂胶GJ—70
钢绞线
条15 吊车8t 台
16 对讲机台
17 地锚3t 个
5.4 主要光缆接续器具配置
序号名称规格单位数量1 钢管切割器个 12 光纤熔接机台 13 光纤切割⼑把 1
4 光纤接续专⽤⼯
具
套 15 （OTDR）光反射
仪
台 26 光源、光功率套 1
7 备⽤电源套 1
8 照明灯具组 1
9 光电话机对 1
10 对讲机对 1
11 防风遮蓬套 1
12 接地线条 2
13 光纤专⽤零星材
料
批 16．作业⽅法

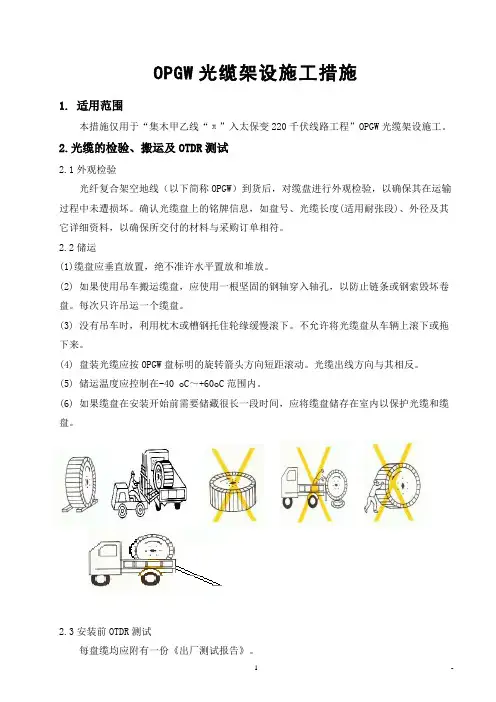

6.1 光缆储运
6.1.1光缆运抵⼯地前，应根据线⾏情况，核对光缆盘号、光缆长度、
光缆外径等相关信息，防⽌出错；6.1.2光缆储运过程应保持缆盘两个板垂直放置，绝不允许光缆侧卧和
堆放；6.1.3光缆装卸过短必须按光缆盘标⽰⽅向短距滚动，绝不允许从车上
或⾼处直接滚下；6.1.4使⽤吊车装卸光缆，应⽤⾼强度钢轴穿⼊轴孔的⽅式装卸，防⽌
钢索索坏缆盘；6.1.5光缆长期不⽤，应存放在室内或⾼处⼲燥环境，并有遮盖物的环
境内加以保护；6.1.6每次只许吊装⼀盘光缆，光缆吊装过程，应避免挤压和任何的机
械性冲击；6.1.7光缆储运温度应控制在-40°C～+60°C的范围内。
6.2 光缆到货盘检
6.2.1检查缆盘包装、核对盘号、盘长、型号、出⼚合格证、出⼚盘测
记录表（如没有随盘资料应及时与⼚家联系索取），核对光缆电⽓技术指标和光纤光学相关参数，是否满⾜技术合同和设计要求
