电工选电线电缆,是有 口诀的,十下5,百上3,意思是10平方以下的铜线每平方5个电流,100平方以上的铜线每平方3个电流,铝线算一半 我国的家用电压一般是220V 1.5平方毫米的线电流＝10A（安）； 承载功率＝电流10A＊220V＝2200瓦 2.5平方毫米的线电流＝16A（安）最小值；承载功率＝电流16A＊220V＝3520瓦 4 平方毫米的线电流＝25A（安）； 承载功率＝电流25A＊220V＝5500瓦 6 平方毫米的线电流＝32A（安）； 承载功率＝电流32A＊220V＝7064 1．口诀 铝芯绝缘线载流量与截面的倍数关系 10下五 100上二， 25、35，四、三界， 70、95，两倍半， 穿管、温度，八、九折。 裸线加一半， 铜线升级算。 2．说明 口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。为此将我国常用导线标称截面（平方毫米）排列如下： 1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185…… （1）第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。把口诀的截面与倍数关系排列起来如下： 1 ~ 10 16 、25 35 、50 70 、95 120以上 ｝ ｝ ｝ ｝ ｝ 五倍 四倍 三倍 二倍半 二倍 现在再和口诀对照就更清楚了，口诀“10下五”是指截面在10以下，载流量都是截面数值的五倍。“100上二”（读百上二）是指截面100以上的载流量是截面数值的二倍。截面为25与35是四倍和三倍的分界处。这就是口诀“25、35，四三界”。而截面70、95则为二点五倍。从上面的排列可以看出：除10以下及100以上之外，中间的导线截面是每两种规格属同一倍数。 例如铝芯绝缘线，环境温度为不大于25℃时的载流量的计算： 当截面为6平方毫米时，算得载流量为30安； 当截面为150平方毫米时，算得载流量为300安； 当截面为70平方毫米时，算得载流量为175安。 从以上的排列还可以看出：倍数随截面的增大而减小，在倍数转变的交界处，误差稍大些。比如截面25与35是四倍与三倍的分界处，25属四倍的范围，它按口诀算为100安，但按手册为97安；而35则相反，按口诀算为105安，但查表为117安。不过这对使用的影响并不大。当然，若能“胸中有数”，在选择导线截面时，25的不让它满到100安，35的则可略为超过105安便更准确了。同样，2.5平方毫米的导线位置在五倍的始端，实际便不止五倍（最大可达20安以上），不过为了减少导线内的电能损耗，通常电流都不用到这么大，手册中一般只标12安。 （2）后面三句口诀便是对条件改变的处理。“穿管、温度，八、九折”是指：若是穿管敷设（包括槽板等敷设、即导线加有保护套层，不明露的），计算后再打八折；若环境温度超过25℃，计算后再打九折，若既穿管敷设，温度又超过25℃，则打八折后再打九折，或简单按一次打七折计算。

关于环境温度，按规定是指夏天最热月的平均最高温度。实际上，温度是变动的，一般情况下，它影响导线载流量并不很大。因此，只对某些高温车间或较热地区超过25℃较多时，才考虑打折扣。 例如对铝芯绝缘电线电缆在不同条件下载流量的计算： 当截面为10平方毫米时，则载流量为10×5×0.8=40安；若为高温，则载流量为10×5×0.9=45安；若是穿管又是高温，则载流量为10×5×0.7=35安。 （3）对于裸铝线的载流量，口诀指出“裸线加一半”，即计算后再加一半。这是 指同样截面裸铝线与铝芯绝缘线比较，载流量可加大一半。 例如对裸铝线载流量的计算： 当截面为16平方毫米时，则载流量为16×4×1.5=96安，若在高温下，则载流量为16×4×1.5×0.9=86.4安6 平方毫米的线电流＝32A（安）； 承载功率＝电流32A＊220V＝7064 10平方毫米以下的铜线每平方毫米5A 11-99平方毫米的铜线每平方毫米4A 100平方毫米以上的铜线每平方毫米3A 铝线则在上面的数值后除以2，即一半。

第十三章：干燥

通过本章的学习，应熟练掌握表示湿空气性质的参数，正确应用空气的H–I

图确定空气的状态点及其性质参数；熟练应用物料衡算及热量衡算解决干燥过程

中的计算问题；了解干燥过程的平衡关系和速率特征及干燥时间的计算；了解干

燥器的类型及强化干燥操作的基本方法。

二、本章思考题

1、工业上常用的去湿方法有哪几种？

态参数？

11、当湿空气的总压变化时，湿空气H–I图上的各线将如何变化? 在t、H

相同的条件下，提高压力对干燥操作是否有利? 为什么?

12、作为干燥介质的湿空气为什么要先经预热后再送入干燥器？

13、采用一定湿度的热空气干燥湿物料，被除去的水分是结合水还是非结合

水？为什么？

14、干燥过程分哪几种阶段？它们有什么特征？

15、什么叫临界含水量和平衡含水量？

16、干燥时间包括几个部分？怎样计算？

17、干燥哪一类物料用部分废气循环？废气的作用是什么？

18、影响干燥操作的主要因素是什么？调节、控制时应注意哪些问题？

三、例题

例题13-1：已知湿空气的总压为101.3kN/m2 ,相对湿度为50%，干球温度为20o C。

试用I-H图求解：

(a)水蒸汽分压p；

(b)湿度Ｈ；

(c)热焓Ｉ；

(d)露点td ；

(e)湿球温度tw ；

(f)如将含500kg/h干空气的湿空气预热至117oC，求所需热量Ｑ。

解 ：

由已知条件：Ｐ＝101.3kN/m2，Ψ0＝50%，t0=20o C在I-H图上定出湿空气

的状态点Ａ点。

(a)水蒸汽分压p

过预热器气所获得的热量为

每小时含500kg干空气的湿空气通过预热所获得的热量为

例题13-2：在一连续干燥器中干燥盐类结晶，每小时处理湿物料为1000kg，经

干燥后物料的含水量由40%减至5%（均为湿基），以热空气为干燥介质，初始

湿度H1为0.009kg水•kg-1绝干气，离开干燥器时湿度H2为0.039kg水•kg-1绝干

气，假定干燥过程中无物料损失，试求：

（1） 水分蒸发是qm,W （kg水•h-1）；

（2） 空气消耗qm,L（kg绝干气•h-1）；

原湿空气消耗量qm,L’（kg原空气•h-1）；

（3）干燥产品量qm,G2（kg•h-1）。

解：

qmG1=1000kg/h, w1=40℃, w2=5%

H1=0.009, H2=0.039

qmGC=qmG1(1-w1)=1000(1-0.4)=600kg/h

x1=0.4/0.6=0.67, x2=5/95=0.053

①qmw=qmGC(x1-x2)=600(0.67-0.053)=368.6kg/h

②qmL(H2-H1)=qmw

7.12286009.0039.06.368

HHqq

12mwmL

qmL’=qmL(1+H1)=12286.7(1+0.009)=12397.3kg/h

③qmGC=qmG2(1-w2) ∴h/6kg.63105.01600

w1qq

2mGCmG2

合集下载

电缆承载电流口诀

电缆承载电流口诀

电缆承载电流口诀

以下是五个关于电缆承载电流的口诀：

口诀一：

一平方线小电流，安全承载五六安。二平方线稍增强，八九安培也能担。三平方线再提升，十五安培较妥当。四平方线容量大，二十安培轻松放。五平方线更厉害，二十五安运行畅。大小电缆要分清，电流合适才稳当。

口诀二：

电缆大小各不同，承载电流要记清。一平方的像小蛇，五安电流慢慢挪。二平方的如中蛇，八九安培不算多。三平方的似大蛇，十五安培较稳妥。四平方的像巨蟒，二十安培有力扛。记住这些好办法，用电安全不害怕。

口诀三：

一平方缆像小鼠，五六安培它来守。二平方缆变中兔，八九安培也靠谱。三平方缆成大虎，十五安培威风足。四平方缆似大象，二十安培力量强。五平方缆像巨鲸，二十五安没问题。选对电缆不犯错，电流安全记心窝。

口诀四：

一平方线细细瞧，承载五安别小瞧。二平方线较粗壮，八九安培肚里装。三平方线挺厉害，十五安培它承载。四平方线真不赖，二十安培也能在。五平方线超厉害，二十五安随便带。电缆电流搭配好，安全用电没烦恼。

口诀五：

一平方的像豆芽，五六安培住下啦。二平方的像小树，八九安培不算苦。三平方的像粗柱，十五安培能顶住。四平方的像大梁，二十安培有力扛。五平方的像碉堡，二十五安守护好。电缆电流要配好，用电放心哈哈笑。

电机、电缆选型绕口令

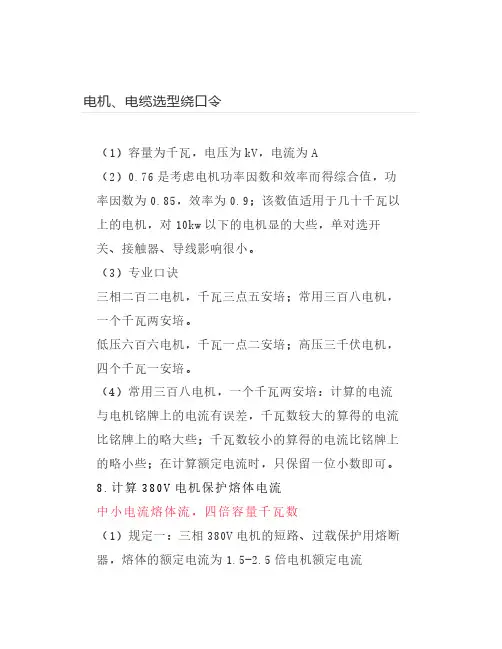

电机、电缆选型绕口令

电机、电缆选型绕口令

（1）容量为千瓦，电压为kV，电流为A

（2）0.76是考虑电机功率因数和效率而得综合值，功

率因数为0.85，效率为0.9；该数值适用于几十千瓦以

上的电机，对10kw以下的电机显的大些，单对选开

关、接触器、导线影响很小。

（3）专业口诀

三相二百二电机，千瓦三点五安培；常用三百八电机，

一个千瓦两安培。

低压六百六电机，千瓦一点二安培；高压三千伏电机，

四个千瓦一安培。

（4）常用三百八电机，一个千瓦两安培：计算的电流

与电机铭牌上的电流有误差，千瓦数较大的算得的电流

比铭牌上的略大些；千瓦数较小的算得的电流比铭牌上

的略小些；在计算额定电流时，只保留一位小数即可。

8.计算380V电机保护熔体电流

中小电流熔体流，四倍容量千瓦数

（1）规定一：三相380V电机的短路、过载保护用熔断

器，熔体的额定电流为1.5-2.5倍电机额定电流

口诀在电缆选择中应用

口诀在电缆选择中应用

1

口诀在电缆选择中应用

摘 要

关键词： 口诀 电缆截面 选择

引 言

在电气设备运行维护和日常生活用电中，经常涉及到选择导体（电线、电缆）的截面的问题，通过计算和查找手册来选择不便于现场应用，熟记口诀并正确理解应用，能够方便快捷的解决该问题。

一、导线选择口诀内容与理解

1.1 口诀内容：

10下五，100上二

25、35，四、三界

70、95，两倍半

穿管、温度，八、九拆

裸线加一半

铜线升线算。

1．2内容理解：

口诀是以铝芯绝缘线，明敷在环境温度25℃的条件为准。绝缘线包括各种型号的橡皮绝缘线或塑料绝缘线。

口诀对各种截面的载流量是用“导线截面乘上一定的倍数”来表示。为此，应当先熟悉常见导线规格截面（mm2）的排列：„1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240„

口诀中阿拉伯数码表示导线截面（mm2），汉字数字表示倍数。把口诀的“截面与倍数关系”排列起来如下：

„10 16 25 35 50 70 95 120„

五倍 四倍 三倍 两倍半 二倍

详细解读一下口诀含义： 2

“10下五”是指截面从10以下，截流量都是截面数的五倍。“100上二”（读百上二）是指截面100以上，载流量都是截面数的二倍。截面25与35四倍和三倍的分界处。这就是口诀“25、35四、三界。而截面70，90则为二点五倍。从上面的排列可以看出：除10以下及100以上之处，中间的导线截面是每两种规格属同一种倍数。

下面以明敷铝芯绝缘线，环境温度25℃，说明口诀应用：

6 mm2的，按“10下五”算得截流量为30A。

150 mm2的，按“100上二”算得截流量为300A。

70 mm2的，按“70、95两部半”算得载流量为175A。

从上面的排列还可以看出：倍数随截面的增大而减小。在倍数转变的交界处，误差稍大些。比如截面25与35是四倍与三倍的分界处，25属四倍的范围，但靠近向三倍变化的一侧，它按口诀是四倍，即100A，但实际不到四倍（按手册为97A），而35则相反，按口诀是三倍，即105A，实际则是117A。不过这对使用的影响并不大。当然，若能“胸中有数”，在选择导线截面时，25的不让它满到100A，35的则可以略为超过105A便准确了。

电缆选择口诀

电缆选择口诀

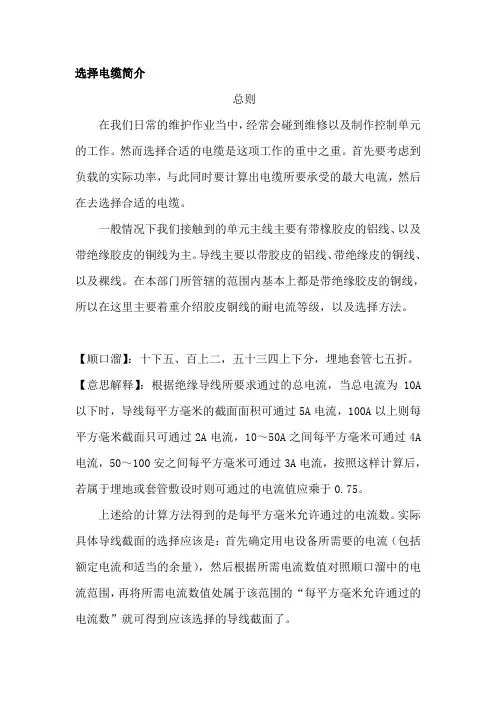

选择电缆简介
