沥青、乳化沥青试验记录

工程名称:委托单位:监理单位:

试样质量(g)平均值(%)300.0300.0容器、玻璃棒及乳液质量(g)PA(%)3792PB(%)3816PAPB差值(%)

乳液质量(g)残留物(g)沥青(%)300176.358.8300172.857.6 审批：委托项目乳化沥青试验报告

报告日期:试样描述PC-2乳化沥青四川正达路桥有限责任公司试验性质:委托日期:

备注：仅对来样负责378.60.1残留物质量(g)329

274∕4331

464.3

试验：委托编号

残留物试验残留物含量(%)容器、玻璃棒及残留物含量%滤筛、金属盘及残留物总质量(g)379.70.10.1一标、二标 合同号:章R201109021滤筛及金属盘质量(g)379.4378.4用途：透层洒布用筛上剩余量试验、储存稳定性试验、低温储存稳定性试验、与矿料粘附性试验、乳液含沥青量试验试样信息四川飞红建设工程工程监理有限公司试验依据JTG052-2000试验单位:

筛上剩余量四川川交道桥试验检测有限公司监理抽检2011-8-282011-9-2三台县北坝镇﹑城北村﹑潼川镇﹑凤凰村﹑长沟村﹑道路恢复重建工程项目

储存稳定性容器、玻璃棒质量(g)3300.1第一次冻融无粗颗粒、无结块情况无粗颗粒、无结块情况334低温储存稳定性矿料裹覆面积大于2∕3乳液稠度∕第二次（秒）平均值（秒）∕∕第一次（秒）446.8乳液含沥青量杯+乳液(g)杯+残留物(g)588

校核：288574空杯质量(g)结论：符合JTJ E40-2004规范要求储存时间：5d温度变化范围：25℃-34℃筛上筛余量(%)第二次冻融

拌合试验∕与矿料粘附性矿料裹覆面积大于2∕3

资阳市公路工程试验检测中心

沥青混合料中沥青含量试验记录

试 验 编 号 任务单编号

依据标准、规程 试验开始时间

样 品 概 况 试样完成时间

试验所用仪器设备 混合料类型

试 验 环 境

样品编号 取样位置 试验次数 盛样皿重(g) 混合料重(g) 抽提后矿料重(g) 试验前滤纸重(g) 试验后滤纸重(g) 滤纸上附矿料重(g) 溶剂中矿粉重(g) 抽提矿料总重(g) 沥青含量(%)

说 明

单值 平均

备 注

试验： 记录： 计算： 审核：

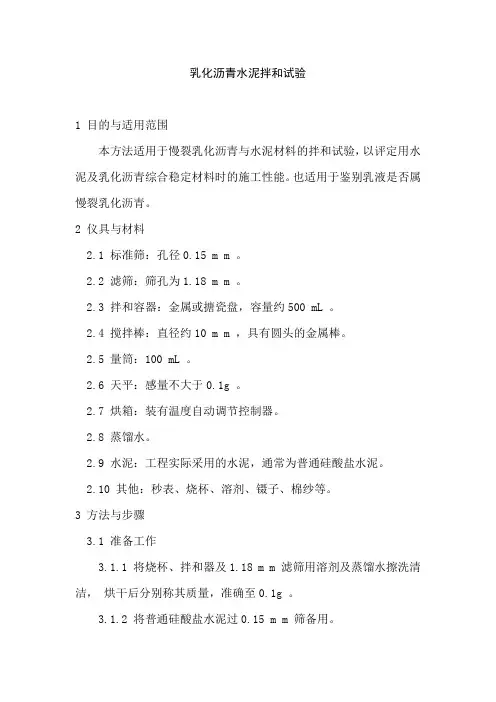

乳化沥青水泥拌和试验

1 目的与适用范围

本方法适用于慢裂乳化沥青与水泥材料的拌和试验，以评定用水泥及乳化沥青综合稳定材料时的施工性能。也适用于鉴别乳液是否属慢裂乳化沥青。

2 仪具与材料

2.1 标准筛：孔径0.15 m m 。

2.2 滤筛：筛孔为1.18 m m 。

2.3 拌和容器：金属或搪瓷盘，容量约500 mL 。

2.4 搅拌棒：直径约10 m m ，具有圆头的金属棒。

2.5 量筒：100 mL 。

2.6 天平：感量不大于0.1g 。

2.7 烘箱：装有温度自动调节控制器。

2.8 蒸馏水。

2.9 水泥：工程实际采用的水泥，通常为普通硅酸盐水泥。

2.10 其他：秒表、烧杯、溶剂、镊子、棉纱等。

3 方法与步骤

3.1 准备工作

3.1.1 将烧杯、拌和器及1.18 m m 滤筛用溶剂及蒸馏水擦洗清洁， 烘干后分别称其质量，准确至0.1g 。

3.1.2 将普通硅酸盐水泥过0.15 m m 筛备用。 3.1.3 乳液试样的沥青含量按照本规程T0651 蒸发残留物含量试验方法测定。

3.2 试验步骤

3.2.1 称取已过筛的普通硅酸盐水泥50g ±0.5g 置于拌和容器中。

3.2.2 称取50g ±0.1g 试样倾入拌和容器内的水泥中，立即用搅拌棒作圆周运动搅拌2 min ，其速度为120r／min 。

3.2.3 搅拌后立即加入150 mL 蒸馏水，再以60r／min 的速度搅拌3 min 。

3.2.4 搅拌完毕后，立即将拌和容器中的水泥乳液混合料通过已称质量的1.18 m m 滤筛，同时用蒸馏水反复洗净拌和容器内部及搅拌棒上粘附的混合物，一并过筛。

3.2.5 从筛上约15cm 高度处用蒸馏水冲洗筛上残留物，直至无乳液颜色为止。

3.2.6 将滤筛放在已称质量的金属盘中，置烘箱（105 ℃±5 ℃）

中烘干2h 。

3.2.7 将滤筛、金属盘取出在室温条件下冷却，再称取质量，准确至0.1g 。

乳化沥青试验方法

(一)乳化沥青的取样

1.取样目的

从乳化沥青成品中用规定的方法取一定数量的样品，检验其性能，以判断乳化沥青的质量。

2.取样方法

取样时，应在容器的上、中、下部且与材料界面距离大于5cm的位置均匀取样。如容器中乳化沥青经充分搅拌时，也可在排放管口取样。

3.取样数量

进行品种鉴别或某项指标的检验时，取样数量为1～2kg。对批量产品，每10t为一取样组，不足10t亦为一取样组，每组取样数量为5～10kg。

4.取样要求

取样用具及容器应洁净干燥。取样后，应将盛试样的容器加盖。

(二)试验方法

1.恩氏粘度试验

(1)概述

200ml乳化沥青试样，在25℃温度下从恩格拉粘度计流出的时间与同量的蒸馏水从恩格拉粘度计流出的时间之比，称恩氏粘度。

(2)试验仪器

1)恩格拉粘度计：包括能保持试样温度25±0.5℃的试样容器在内； 2)秒表：最小读数为0.1s，15min的误差为±0.5%；

3)滤筛：筛孔孔径1.2mm；

4)其它。

(3)试样准备

1)试样在密闭条件下于室内存放24h，基本上消除泡沫；

2)将试样装入500ml的深容器，在不产生气泡的条件下搅拌均匀；

3)用孔径1.2mm的滤筛过滤；

4)将试样容器置放在25±0.5℃的水浴槽中30min。

(4)试验方法

１） 试验前要先用汽油，然后用蒸馏水洗净试样容器；

(2)试验仪器

1)标准粘度计：配有直径3mm的流孔，包括保温槽、试样铜管、金属球塞棒和保温槽盖；

2)量筒：100mL，在25mL处作出明显标记，二个；

3)温度计：0～100℃，最小刻度0.5℃，二支； 4)秒表：最小读数为0.1s，15min的误差±0.05%；

5)蒸发皿：容量约120mL；

6)加热器；

7)电热器或煤气炉；

8)滤筛：筛孔孔径1.2mm；

9)其它。

(3)试样准备
