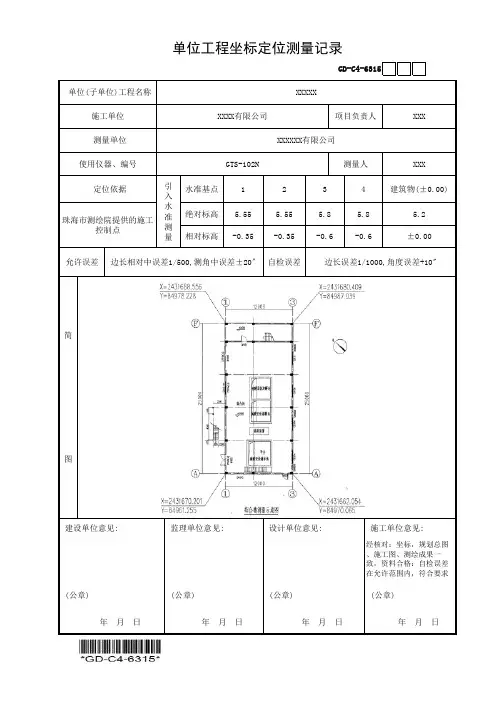

工程定位测量记录表(标准范本)

简

图珠海市测绘院提供的施工控制点引入水准测量

经核对：坐标，规划总图、施工图、测绘成果一致，资料合格：自检误差在允许范围内，符合要求 (公章) 年 月 日 年 月 日 年 月 日 年 月 日 (公章) (公章) (公章)允许误差 边长相对中误差1/500,测角中误差±20〞自检误差边长误差1/1000,角度误差+10"

建设单位意见: 监理单位意见: 设计单位意见: 施工单位意见:相对标高-0.35-0.35-0.6-0.6±0.00建筑物(±0.00)绝对标高5.555.555.85.85.2 定位依据水准基点1234 测量单位XXXXXX有限公司使用仪器、编号GTS-102N测量人XXX单位工程坐标定位测量记录GD-C4-6315 单位(子单位)工程名称XXXXX施工单位XXXX有限公司项目负责人XXX

工程测量定位放线记录表

建设单位 正马（阜阳）照明有限公司 工程名称 正马（阜阳）照明有限公司10#厂房 施工单位 安徽华骏建筑工程有限公司

工程定位放线依据 附：定位放线示意

北↑

总 平 面 图 编 号

永久（临时）水准点名称位置

永久（临时）水准点标高

建筑物设计标高 相对标高±

相当于绝对标高

房 屋 朝 向

纵

轴

线

方位 轴 线 名 称

邻近建筑物名称

距 离 （角 度）

横轴线方位 轴 线 名 称

邻近建筑物名称

距 离 （角 度）

定 位 放 线 日 期 年 月 日 验收情况 符合设计及规划要求

建设单位驻工地代表： 项目负责人： 项目监理机构： 定位放线负责人：

工程测量定位放线记录表

建设单位 安徽阜阳汇鑫大市场置业有限公司 工程名称 汇鑫大市场大市场西关外棚户区改造项目B区6#楼 施工单位 安徽省阜阳市第九建筑有限责任公司

工程定位放线依据 附：定位放线示意

北↑

总 平 面 图 编 号

永久（临时）水准点名称位置

永久（临时）水准点标高

建筑物设计标高 相对标高±0.000相当于绝对标高30.9

房 屋 朝 向

纵

轴

线

方位 轴 线 名 称 6-D轴—6-R轴

邻近建筑物名称

距 离 （角 度）

横轴线方位 轴 线 名 称 6-1轴—6-36轴

邻近建筑物名称

距 离 （角 度）

定 位 放 线 日 期 2016年 月 日 验收情况 符合设计及规划要求

建设单位驻工地代表： 项目负责人： 项目监理机构： 定位放线负责人：

单位工程坐标定位测量记录

一、测量目的

二、测量工具和设备

1.全站仪：用于测量建筑物或其他工程物体的三维坐标。

2.测量桩：用于标定测量点，确定测量基准。

3.测量尺、测量带等：用于测量线段的长度。

4.绳锤、剪刀等：用于悬挂测量尺等工具。

三、测量方法和步骤

1.确定测量基准点：在单位工程范围内选择适当的测量基准点，确保测量结果具有可靠的参考基准。

2.设置测量桩：将测量桩按照设计要求设置在确定的基准点上，确保其垂直度和稳定性。

3.全站仪校正：在进行测量前对全站仪进行校正，确保测量结果的准确性。

4.测量控制点：使用全站仪测量控制点的位置和高程，建立起单位工程的空间坐标系。

5.测量建筑物或其他工程物体的坐标：使用全站仪进行测量，记录每个测量点的三维坐标。 6.测量建筑物或其他工程物体的尺寸：使用测量尺、测量带等工具测量建筑物或其他工程物体的线段长度，以验证其实际尺寸与设计要求的一致性。

7.测量记录和数据处理：将测量结果记录在测量记录表中，进行数据处理，计算出建筑物或其他工程物体在地理坐标系中的准确位置。

四、测量注意事项

1.在进行测量前，需仔细阅读和理解设计图纸，明确测量范围和要求。

2.选择测量基准点时，应考虑地势、地质条件等因素，确保测量基准的稳定性和准确性。

3.在使用全站仪进行测量时，应注意保持仪器的稳定性，确保测量结果的准确性。

4.在进行尺寸测量时，需采取合适的措施，防止测量工具的伸缩导致测量误差。

5.在记录测量结果时，应注意准确记录每个测量点的坐标和尺寸，并进行数据核对和校验，确保数据的完整性和准确性。

五、测量结果和建议

根据以上的测量过程和数据处理，得出了单位工程坐标定位的测量结果，并提出一些建议：

1.测量结果显示，单位工程的坐标位置与设计要求基本一致，满足后续施工、设计和监理工作的要求。 2.建议在后续的监理工作中，定期进行坐标测量的复核，以确保单位工程的坐标位置稳定准确。

工程定位测量、复测记录

C—9

建设单位 设计单位

工程名称 图纸依据

引进水

准点位置 水准

高程 单位工程

±0.00

工程位置草图： 尺寸单位：mm

施

工

单

位

放线人：

复核人：

技术负责人：

年 月 日

监理

（建设）

单位

建立工程师：

（建设单位项目负责人）：

年 月 日

设

计

单

位

项目负责人： 年 月 日
