工程定位测量记录范文

简

图珠海市测绘院提供的施工控制点引入水准测量

经核对：坐标，规划总图、施工图、测绘成果一致，资料合格：自检误差在允许范围内，符合要求 (公章) 年 月 日 年 月 日 年 月 日 年 月 日 (公章) (公章) (公章)允许误差 边长相对中误差1/500,测角中误差±20〞自检误差边长误差1/1000,角度误差+10"

建设单位意见: 监理单位意见: 设计单位意见: 施工单位意见:相对标高-0.35-0.35-0.6-0.6±0.00建筑物(±0.00)绝对标高5.555.555.85.85.2 定位依据水准基点1234 测量单位XXXXXX有限公司使用仪器、编号GTS-102N测量人XXX单位工程坐标定位测量记录GD-C4-6315 单位(子单位)工程名称XXXXX施工单位XXXX有限公司项目负责人XXX

N=1152.5

E=1445 SH 3503–J202 工程定位测量记录 工程名称：大连福佳·大化-PX芳烃联合工程装置区二标段

单元名称：地管安装

施工单位 中国化学工程第十四建设公司 图 号 26000WS-DW14-0004

测量依据 业主指定1#、2#作标点

施工图 施测日期 2008 年 3月26 日

天 气 晴朗

使用仪器 经纬仪 闭 合 差 mm

定

位

测

量

示

意

图 N=1522.872 2#作标点●

E=1666.489

FW系统DN400FW系统DN100FW系统DN400北N=1172.267 1#坐标点E=1436.008

测

量

结

果 测量结果符合设计图纸要求，测量偏差为3mm，符合规范要求。

技术负责人： 复测人： 测量人：

N=1149.8

E=1552

N=1106

E=1538.3 N=1137

E=1544.6 SH 3503–J202 工程定位测量记录 工程名称：大连福佳·大化-PX芳烃联合工程装置区二标段

单元名称：地管安装

施工单位 中国化学工程第十四建设公司 图 号 26000WS-DW14-0004

测量依据 业主指定1#、2#作标点

施工图 施测日期 2008 年 3月28日

天 气 晴朗

使用仪器 经纬仪 闭 合 差 mm

定

位

测

量

示

意

图 CWS系统DN100CWR系统DN100CWR系统DN25CWS系统DN25DN25N=1172.267 1#坐标E=1436.008N=1522.872 2#坐标E=1666.489DW系统DN40DN25DN25DN25DN25DN25DN25接厂区地管图DN40N=1134.5E=1535.3N=1134E=1539.4N=1133.5E=1540.2N=1143.8E=1583.945N=1144.2E=1583.945N=1130E=16085PR5北5PR5

工程定位测量记录

一、工程基本信息

项目名称：XXX工程

工程位置：XX市XX区XX路

工程开始时间：XXXX年XX月XX日

测量时间：XXXX年XX月XX日

二、测量项目

1.地理定位测量

1.1测量基准点的设定及测量：使用GPS技术测定工程位置相对于全球导航卫星系统的经纬度坐标，并记录在下方表格中（表格略）。

1.2测量标志物的设置：在工程位置周围采用一定数量的地面标志物，包括里程碑、地形特征标志物等，以供后期测量使用。

2.高程定位测量

2.1高程基准点的设定及测量：使用水平仪等测量工具对工程位置的高程进行测量，并记录在下方表格中。

2.2测量建筑物高度：对工程位置附近的建筑物高度进行测量，并记录在下方表格中。

3.其他定位测量

3.1水平定位测量：使用光电测距仪等测量工具对工程位置内各个关键点的水平距离进行测量，并记录在下方表格中。 3.2竖直定位测量：使用水平仪等测量工具对工程位置内各个关键点的竖直距离进行测量，并记录在下方表格中。

三、测量结果

1.地理定位测量结果：

-经度：XXX度XX分XX秒

-纬度：XXX度XX分XX秒

2.高程定位测量结果：

-高程：XXX米

3.其他定位测量结果：

-水平距离：

-A点到B点：XXX米

-A点到C点：XXX米

-竖直距离：

-A点到D点：XXX米

-A点到E点：XXX米

四、测量设备

1.GPS测量设备

2.水平仪

3.光电测距仪 五、测量记录人员及签名

测量人员：XXX

日期：XXXX年XX月XX日

六、备注

任何与测量过程相关的额外信息可以在此部分记录。

以上是关于工程定位测量的记录，该记录详细记录了工程位置的地理定位、高程定位以及其他定位测量结果。这些测量结果将为工程的施工和后期维护提供重要依据，确保工程的准确性和稳定性。

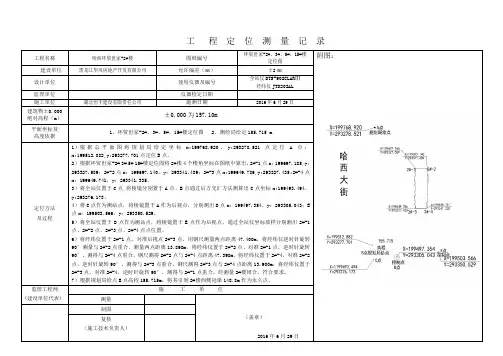

工 程 定 位 测 量 记 录

工程名称 哈西环贸世家-2#楼 图纸编号 环贸世家-2#、3#、5#、15#楼

定位图 附图：

建设单位 黑龙江华风房地产开发有限公司 允许偏差（㎜） ±2㎜

设计单位 使用仪器及编号 全站仪DTS-902CLARⅢ

经纬仪JTD202AL

监理单位 仪器检定日期

施工单位 湖北恒丰建设有限责任公司 施测日期 2016年6月29日

建筑物±0.000

绝对高程（m） ±0.000为157.10m

平面坐标及

高度依据 1、环贸世家-2#、3#、5#、15#楼定位图 2、测绘局给定155.715 m

定位方法

及过程 1）根据总平面图将规划局给定坐标x:199768.920，y:293278.521点定位A点；x:199512.882,y:293277.701点定位B点。

2）根据环贸世家-2# 3# 5# 15#楼定位图将2#楼4个楼角坐标在图纸中算出，2#-1点x：199697.185,y：293327.589；2#-2点x：199697.140，y：293341.489；2#-3点x:199649.786,y:293327.435;2#-4点x：199649.741，y：293341.335。

3）将全站仪置于C点,将棱镜分别置于A点、B点通过后方交汇方法测算出C点坐标x:199493.494，y:293276.173。

4）将C点作为测站点，将棱镜置于A作为后视点，分别测出D点x：199497.354，y：293305.043；E点x：199503.566，y：293350.529。

5）将全站仪置于D点作为测站点，将棱镜置于E点作为后视点，通过全站仪坐标放样分别测出2#-1点、2#-2点、2#-3点、2#-4点点位置。

6）将经纬仪置于2#-1点，对准后视点2#-3点，用钢尺测量两点距离47.400m，将经纬仪逆时针旋转90°测量与2#-2点重合，测量两点距离13.898m，将经纬仪置于2#-2点、对准2#-1点，逆时针旋转90°，测得与2#-4点重合，钢尺测得2#-2点与2#-4点距离47.398m，将经纬仪置于2#-4，对准2#-2点，逆时针旋转90°，测得与2#-3点重合，钢尺测得2#-3点与2#-4点距离13.900m，将经纬仪置于2#-3点，对准2#-4，逆时针旋转90°，测得与2#-1点重合。经测量2#楼闭合，符合要求。
