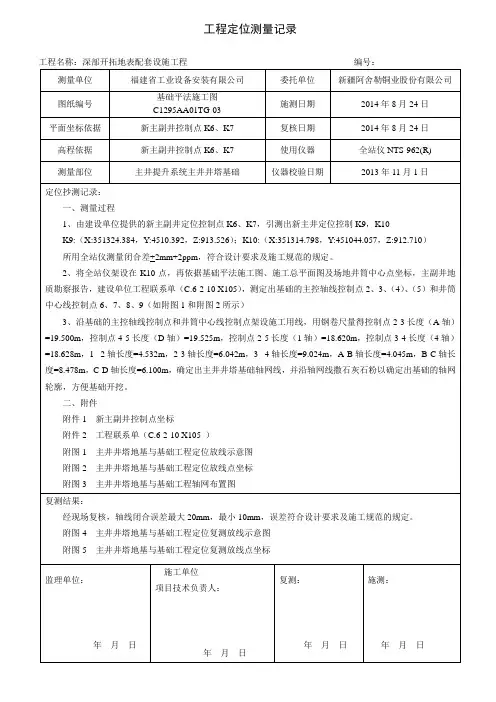

工程定位测量记录图表例

工程定位测量记录

工程名称：深部开拓地表配套设施工程 编号：

测量单位 福建省工业设备安装有限公司 委托单位 新疆阿舍勒铜业股份有限公司

图纸编号 基础平法施工图

C1295AA01TG-03 施测日期 2014年8月24日

平面坐标依据 新主副井控制点K6、K7 复核日期 2014年8月24日

高程依据 新主副井控制点K6、K7 使用仪器 全站仪NTS-962(R)

测量部位 主井提升系统主井井塔基础 仪器校验日期 2013年11月1日

定位抄测记录：

一、测量过程

1、由建设单位提供的新主副井定位控制点K6、K7，引测出新主井定位控制K9，K10

K9:（X:351324.384，Y:4510.392，Z:913.526）；K10:（X:351314.798，Y:451044.057，Z:912.710）

所用全站仪测量闭合差+2mm+2ppm，符合设计要求及施工规范的规定。

2、将全站仪架设在K10点，再依据基础平法施工图、施工总平面图及场地井筒中心点坐标，主副井地质勘察报告，建设单位工程联系单（C.6-2-10 X105），测定出基础的主控轴线控制点2、3、（4）、（5）和井筒中心线控制点6、7、8、9（如附图1和附图2所示）

3、沿基础的主控轴线控制点和井筒中心线控制点架设施工用线，用钢卷尺量得控制点2-3长度（A轴）=19.500m，控制点4-5长度（D轴）=19.525m，控制点2-5长度（1轴）=18.620m，控制点3-4长度（4轴）=18.628m，1- 2轴长度=4.532m，2-3轴长度=6.042m，3- 4轴长度=9.024m，A-B轴长度=4.045m，B-C轴长度=8.478m，C-D轴长度=6.100m，确定出主井井塔基础轴网线，并沿轴网线撒石灰石粉以确定出基础的轴网轮廓，方便基础开挖。

施工测量方案

GE GROUP system office room 【GEIHUA16H-GEIHUA GEIHUA8Q8-

1、编制依据

1. 《工程测量规范》GB50026-2007

2. 《全球定位系统（GPS）测量规范》（GB/T 18314-2001）。

3. 《 国家三、四等水准测量规范》GB12898-91。

4. 《1:500﹑1:1000﹑1:2000地形图图式》GB7929-94。

5. 测绘产品检查验收规定CH1002-95。

6. 测绘产品质量评定标准CH1003-95。

7. 晋阳湖周边环境综合治理工程林木调查测绘E级GPS测量控制成功表

2、工程概况

太原市晋阳湖周边环境综合治理绿化工程（三标段）位于晋源区，晋祠路、蒙山大街、环湖西路，环湖东路之间。工程造价1.228亿元，工程范围总面积322500㎡。招投标工期为2015年7月6日至2018年7月4日总工期1095天，项目部计划工期2015年7月6日至2016年9月30日总工期483天。主要工程内容记忆港湾2200㎡、大地艺廊17000㎡、驳岸38000㎡、艺术森林7900㎡、绿化196000㎡。

3、测量组织机构及测量设备配置

3.1测量组织机构

拟配备测量工程师一人，测量员三人，放线员六名。

技术负责人：负责制定放线方案、检查验线及协调测量与其它工种的合作。

测量员：负责测量方案的制定及实施、监控测量、检查放线员的工作质量、资料编制，负责测量结果自检、交叉检查及报验。

放线员：配合测量人员测量放线。

3.2测量设备配置

仪器名称 型号 数量 鉴定机构 鉴定结果

中海达GPS 海兴达，H32(豪华）RTK 1台 太原市测绘局 合格

全站仪 欧波FTS512 2台 太原市测绘局 合格

经纬仪 苏制0000249/J6E23168 1台 太原市测绘局 合格

工程定位放线记录(总4页)

-CAL-FENGHAI.-(YICAI)-Company One1

-CAL-本页仅作为文档封面，使用请直接删除 工程定位[放线]测量记录

工程名称 施工单位

测量依据 甲方提供图纸.座标线为准. 依据提供单位 甲方提供图纸、规划放线点.

使用仪器

及编号 全占仪

水准点标高[M] 相 对 相 对±

场地标高

[M] 相 对 相 对

±

绝 对 — 绝 对 一

定位 [放线]记录及示意图:

测量人:

年 月 日

复测情况及结论:

监理工程师:

年 月 日

施工

单位 :

项目技术负责人

年 月 日

建设

单位

建设单位技术代表

年 月 日 放线记录表

放线单位

放线责任人

放线时间

建设单位

建设工程地址

建设项目名称

放线依据 规划红线图

标高确定情况 按现场自然路面标高而定

验线单位 签名

建设单位（或个人） 签名

施工单位 签名

指挥部 签名

放线略图:

注意:本放线记录为检查红线、标高之依据,盖章有效。

2016年 月 日

基础坑(槽)施工检查记录

渝建竣__16

工程名称 施工单位

检查部位及图号

1.基底地质情况 设计 实际

2.地下水位: 无

3.地基设计承载力( 值) MPɑ

4.地基实际承载力( 值) MPɑ

5.基坑(槽)设计断面: 详设计

实际断面:

6.地基下坟.坑.塘杂填土的处理: 无

7.施工中排除基坑积水的技术措施：水泵抽取。

8.地基加固措施:

附图表（1）地基隐蔽图 张。（2）人工地基试验记录 份。

检查

结论

施工单位代表:

年 月

日 勘察单位代表:

年 月 日 设计单位代表:

年 月 日 监理单位代表:

年 月 日 建设单位代表:
