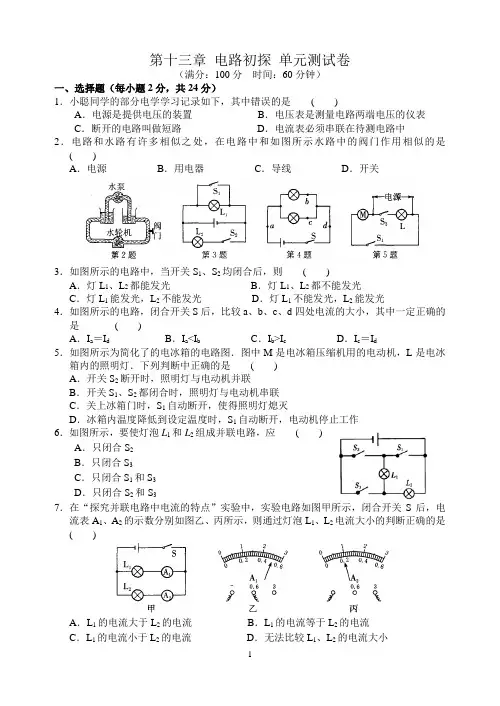

九年级上册物理 第十三章 电路初探单元测试卷(含答案解析)

九年级上册物理 第十三章 电路初探单元测试卷（含答案解析）

一、初三物理第十三章 电路初探 易错压轴题提优（难）

1．实验小组用如图1所示的电路来探究并联电路中电流的关系，其实验思路如下∶接好电路后，把电流表分别接入到A、B、C三处，测出第一组数据；为了防止个别偶然因素的影响，他们采用以下两种方法之一来重复实验，并完成第二次和第三次测量：

方法一∶改变电源电压

方法二∶更换其中一条支路中的灯泡（规格不同）

(1)如图2是某同学连接的并联电路的局部图，某次实验中，测量完干路电流之后，某同学想测量通过L1的电流，为接入电流表，a、b、c、d四个接点中最方便的导线拆接点是________点，同时注意，在拆接电路时，开关必须________。测量过程中，电流表出现图3中的实验现象说明_________；

(2)该同学表格设计中存在的不足之处是∶_____________；

A处的电流IA B处的电流IB C处的电流IC

第一次测量 0.10 0.12 0.22

第二次测量 0.20 0.24 0.44

第三次测量 0.25 0.30 0.55

(3)表格补充完整后，通过对上面数据的分析，后面两次实验是采用方法______（选填“一”或“二”）进行的，可以得出结论∶并联电路干路中的电流等于_______________；

(4)根据上述结论，应用到如图4中，图中已标明了电流的方向，若b、c、d中的电流大小分别为0.3A、0.6A、0.2A，则a中的电流大小为__________A。

【答案】d 断开 电流表正负接线柱接反 电流没有单位 一 各支路电流之和 0.1

【解析】

【分析】

【详解】

(1)[1][2]为接入电流表，a、b、c、d四个接点中最方便的导线拆接点是d点，在拆接电路时开关必须断开。

[3]由图3所示电流表可知，电流表指针反向偏转，这是由于电流表正负接线柱接反造成

的。

(2)[4]由表格可知，存在的不足之处是电流没有单位。

(3)[5][6]由表中实验数据可知，第2次与第3次实验时，电流值与第一次实验的电流值只是数值上发生了倍数变化，所以后面两次实验是通过改变电源电压进行实验的，即采用方法一进行实验；由表中实验数据可知，在并联电路中干路电流等于各支路电流之和。

(4)[7]干路电流大小等于各支路电流大小之和，与电流方向无关，b、c、d处分别在支路，c在干路，所以

Ia=Ic-Ib-Id=0.6A -0.3A-0.2A=0.1A

2．在探究并联电路电流规律的实验中，如图甲是实验的电路图．

（1）连接电路之前，开关应处于_______状态；电流表应______（选填“串联”或“并联”）在被测电路中．若要测量干路电流，则电流表应接在甲图中的________点．

（2）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是____；在排除故障后，电流表的示数如图丙所示，则电流表的示数为_________A．

（3）表是小亮同学在实验中用两盏规格相同的灯泡得出的实验结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等．请指出小亮的探究过程的两点不妥之处

A点的电流IA B点的电流IB C点的电流IC

0.18A 0.18A 0.36A

A点的电流IA B点的电流IB C点的电流IC

0.16A 0.16A 0.32A

①_____________________________

②_________________________________

【答案】断开 串联 C 电流表的正负接线柱接反了 0.24 只进行了一次实验 所选的两灯泡的规格相同

【解析】

【分析】

（1）在连接电路时，开关应断开,电流表应串联在被测电路中，由此解答；

（2）连接电路时，电流表正负接线柱不要接反，否则电流表指针将反向偏转；由图先电流表确定其量程与分度值，再读出其示数；

（3）为得出普遍结论，应使用不同规格的实验器材进行多次实验，测出多组实验数据．

【详解】

(1)为了保护电路，在连接电路时，开关应处于断开状态；根据电流表的使用规则，电流表应串联在被测电路中．若要测量干路电流，则电流表应接在甲图中的C点；

(2)由图乙所示可知，电流表指针反向偏转，这是由于电流表正负接线柱接反了造成的；由如图丙所示电流表可知，其量程为0∼0.6A，分度值为0.02A，示数为0.24A；

(3)由题意可知，小亮同学使用的灯泡规格相同，由表中实验数据可知，小亮的探究过程的两点不妥之处 ：①只进行了一次实验，只测出了一组实验数据，②由于使用的灯泡规格相同，只进行了一次实验，实验结论不具有普遍性，为得出普遍结论，应使用不同规格的灯泡进行多次实验，测出多组实验数据．

故答案为 断开； 串联； C；电流表的正负接线柱接反了； 0.24 ；只进行了一次实验；所选的两灯泡的规格相同．

3．如图，把两个小灯泡串联接入电路研究串联电路特点．

（1）在连接电路时，开关必须__________；开关闭合并且两灯都发光时，取下其中一个小灯泡，可观察到__________现象；

（2）在串联的两个小灯泡电路中再串联一个小灯泡，闭合开关后可观察到__________现象；

（3）以上两个现象都说明了串联电路各用电器__________（选填“相互影响”或“不相互影响”）这一特点；

（4）开关闭合并且两小灯泡都发光时，使其中一个小灯泡短路，可观察到被短路的小灯泡__________，另一个小灯泡的亮度__________（选填“变亮”、“变暗”、“不亮”、“不变”）；

（5）实验中，选择两个小灯泡的规格应该是__________的（填“相同”或“不相同”）.

【答案】断开 另一灯熄灭 原来两小灯泡变暗 影响 不亮 变亮 不相同

【解析】

【分析】

串联电路是将整个电路串在一起，（包括用电器、导线、开关、电源）；

它的特点就是：（1）电流只有一条通路，（2）开关控制整个电路的通断，（3）各用电器之间相互影响；

串联的优点：所以在电路中，若想控制所有电路，即可使用串联的电路；

串联的缺点；若电路中有一个用电器坏了，整个电路意味这都断了．

【详解】

(1)根据串联电路的特点，如闭合开关连接电路，会损坏灯泡，故答案为断开；

因两灯串联，两灯之间相互影响，当一只取下时，线路就断了，则另一只肯定熄灭，故答案为另一灯熄灭；

(2)因在串联电路中总电压等于各处电压之和，当加入一只灯后，各灯两端的电压就变小，所以亮度变暗，故答案为两灯都变暗；

(3)串联电路的特点正是各个用电器相互影响，故答案为相互影响；

(4) 开关闭合并且两小灯泡都发光时，使其中一个小灯泡短路，小灯泡被短路后，没有电流流经被短路的小灯泡，短路的小灯泡肯定不亮了，故答案为不亮；电路变成了另一个小灯泡的简单电路，那此时另一只灯泡分得的电压升高，相应的就会变亮了，故答案为变亮．

（5）实验中，为了使结论更具有普遍性，应该选择两个不同规格的小灯泡．

4．在“探究串、并联电路电流的特点”的实验中：

（1）小红把两个灯泡L1，L2串联起来（如图甲所示），闭合开关发现：发现指针偏向如图乙所示的位置，其原因是_____。线路连接正确后，再次闭合开关S，此时，灯L1较亮，灯L2较暗。你认为通过灯L1中的电流_____（大于/小于/等于）通过灯L2中电流。

（2）为了验证你的判断是否正确，如果给你一个电流表，如何进行实验验证？验证方案：_____；如果要求不增加任何其他器材的情况下，如何设计实验验证？验证方案：_____。

（3）当把电流表接入电路中C点时，闭合开关后发现L1和L2均不发光，电流表无示数。为了找出故障原因，小红用电压表进行检测，发现AB间电压为3V，AC间电压为3V，BC间电压为0．则电路故障可能是_____。

A．L1断路 B．L1短路 C．L2断路 D．L2短路

（4）排除故障，继续实验，测得通过A、B、C各点的电流的数值，为了验证结论的普遍性，下一步他的操作是_____。

（5）接着小红继续探究并联电路中干路的电流与各支路电流之间的关系，他用三个完全相同的电流表设计了如丙所示的电路。

① 闭合开关后，电流表A、A2的示数如图丁所示，则：灯L1中的电流为_____A；灯L2中的电流为_____A。

② 在某次操作中，小红闭合开关后，发现电流表的指针都能偏转，但电流表A、A2指针偏转角度相同，他仔细检查电流表都完好，试分析造成此现象的原因可能是什么？说出两例_____；_____。

【答案】电流表正负接线柱接反了 等于 见解析 见解析 A 换用不同规格的灯泡多次测量 0.54 0.46 两个电流表的量程不一样 灯L1的灯丝断了

【解析】

【详解】

(1)[1]小红把两个灯泡L1，L2串联起来（如图甲所示），闭合开关发现：发现指针偏向如图乙所示的位置，其原因是电流表正负接线柱接反了；

[2]根据串联电路电流的规律，通过灯L1中的电流等于通过灯L2中电流；

(2)[3]为了验证猜想是否正确，如果给出一个电流表，则可以：断开开关，将电流表接在A处，闭合开关，记下电流表示数；重复上面的步骤，将电流表分别接在B、C处，比较各处的电流大小；

[4]如果不增加任何其他器材，则可以：对换原电路中灯L1、L2的位置，闭合开关，再次观察比较两灯泡的亮度：若L2比L1亮，则猜想正确，若仍是L1比L2亮，则猜想不正确；

(3)[5]当把电流表接入电路中C点时，闭合开关后发现L1和L2均不发光，电流表无示数，说明电路中有断路故障；用电压表进行检测时，测得AC间电压为3V，说明开关没有断路、电源是完好的；测得AB间电压为3V，说明此时电压表通过L2与电源两极相连，则L2没有断路；测得BC间电压为0，说明此时电压表不能与电源两极相连，则L1断路了；故选A；

(4)[6]排除故障，继续实验，测得通过A、B、C各点的电流的数值，为了验证结论的普遍性，下一步他的操作是换用不同规格的灯泡多次测量；

(5)[7]由丙图可知，电流表A1测灯泡L1的电流，电流表A2测灯泡L2的电流，电流表A测的是干路电流；闭合开关后，电流表A、A2的示数如图丁所示，由并联电路的电流特点可知，A的示数应大于A2的示数，但图中电流表A的偏转角度较小，所以电流表A的量程是0～3A，电流表A2的量程是0～0.6A；则由丁图可知电流表A的示数（干路电流）是1A，电流表A2的示数（灯L2中的电流）是0.46A，则灯L1中的电流为

12-1A-0.46A0.54AIII

[8]电流表A、A2的指针都能偏转，并且偏转角度相同，原因之一可能是两个电流表的量程不一样；原因之二可能是灯L1的灯丝断了，导致两只电流表是串联在一起的，所以示数相同。
