爆破振动监测报告

遵义县新材料工业园区石方控制爆破

振

动

监

测

简

报

贵州新联爆破工程有限公司爆破振动监测组

二〇一一年四月二十八日

第2页共4页

一、监测数据

2011年4月26日贵州新联爆破工程有限公司爆破振动监测组对1号山石

方控制爆破进行了振动监测。爆区位于1号山包，总药量8349 kg，最大段药量34.2 kg，起爆时间为下午17点45分。

监测对象为爆区西边100至200m的民房。基本为2-3层未置圈梁的一般砖房。爆区周围民房分布情况及测点布置见附图。实测数据见表1。

表1 三号山爆破振动测试数据报表（2011-4-26）

爆 源 参 数

爆破地点 孔距/m 排距/m 孔径/mm 孔深/m 最大段齐爆药量/kg 总装药量/kg

一号山 3.5 3.0 90 9 34.2 8349

测 试 数 据

测点仪器编号 测点部位 高差

/m 爆心距

/m 质点震动速度峰值/1cms 震动主频/Hz

1 民房

（墙角基础） －11 120 垂 直 0.735 37.116

水平径向 0.811 23.980

水平切向 0.685 36.517

2 民房

（墙角基础） －11 110 垂 直 0.719 43.253

水平径向 0.825 25.641

水平切向 0.651 45.454

3 民房

（墙角基础） －11 130 垂 直 0.589 29.265

水平径向 0.671 23.256

水平切向 0.681 34.483

4 民房

（墙角基础） －12 120 垂 直 0.704 27.778

水平径向 0.823 23.139

水平切向 0.711 16.459

第3页共4页

仪器测点布置示意图

二、爆破震动典型波形图

图1 垂直方向信号波形图

图2 水平径向信号波形图

第4页共4页

图3 水平切向信号波形图

三、爆破安全标准

表2 2003年我国制定的爆破振动安全标准

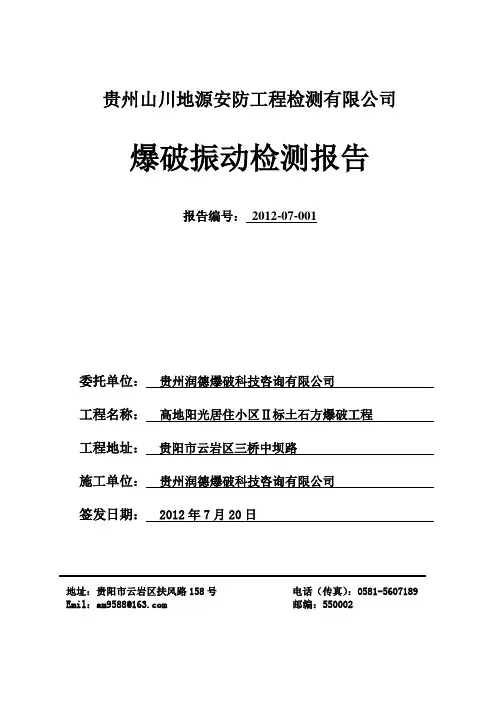

贵州山川地源安防工程检测有限公司

爆破振动检测报告

报告编号： 2012-07-001

委托单位： 贵州润德爆破科技咨询有限公司

工程名称： 高地阳光居住小区Ⅱ标土石方爆破工程

工程地址： 贵阳市云岩区三桥中坝路

施工单位： 贵州润德爆破科技咨询有限公司

签发日期： 2012年7月20日

地址：贵阳市云岩区扶风路158号 电话（传真）：0581-5607189

Emil：am9588@ 邮编：550002

注 意 事 项

1. 报告无“检测专用章”或检测单位公章无效。

2. 复制报告未重新加盖“检测专用章”或检测单位公章无效。

3. 报告无检测、核验、批准人签字无效。

4. 报告涂改无效。

5. 对检测报告若有异议，应于收到报告之日起十五日内向检测单位提出，逾期不予受理。

6. 委托检测仅对当次爆破负责。

7. 未经本公司同意，该检测报告不得用于商业性宣传。

爆破振动检测报告 编号：2012-07-001

贵州山川地源安防工程检测有限公司 共 11 页第 1 页 爆破振动检测报告

工程名称 高地阳光居住小区Ⅱ标土石方爆破工程 委托单位 贵州润德爆破科技咨询有限公司

委托日期 2012年7月6日 检测日期 2012年7月10日

检测环境 晴天、微风 测点数 4

检测项目 爆破振动效应

检测依据 《爆破安全规程》GB6722-2003

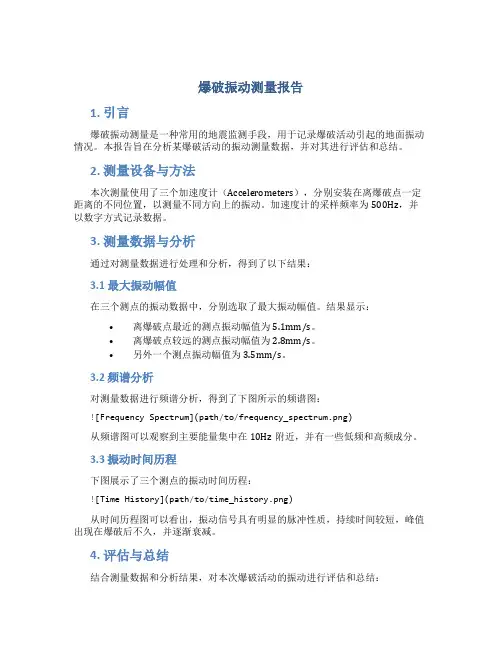

爆破振动测量报告

1. 引言

爆破振动测量是一种常用的地震监测手段，用于记录爆破活动引起的地面振动情况。本报告旨在分析某爆破活动的振动测量数据，并对其进行评估和总结。

2. 测量设备与方法

本次测量使用了三个加速度计（Accelerometers），分别安装在离爆破点一定距离的不同位置，以测量不同方向上的振动。加速度计的采样频率为500Hz，并以数字方式记录数据。

3. 测量数据与分析

通过对测量数据进行处理和分析，得到了以下结果：

3.1 最大振动幅值

在三个测点的振动数据中，分别选取了最大振动幅值。结果显示：

• 离爆破点最近的测点振动幅值为5.1mm/s。

• 离爆破点较远的测点振动幅值为2.8mm/s。

• 另外一个测点振动幅值为3.5mm/s。

3.2 频谱分析

对测量数据进行频谱分析，得到了下图所示的频谱图：


从频谱图可以观察到主要能量集中在10Hz附近，并有一些低频和高频成分。

3.3 振动时间历程

下图展示了三个测点的振动时间历程：


从时间历程图可以看出，振动信号具有明显的脉冲性质，持续时间较短，峰值出现在爆破后不久，并逐渐衰减。

4. 评估与总结

结合测量数据和分析结果，对本次爆破活动的振动进行评估和总结： • 本次爆破活动引起的振动幅值较小，远离爆破点的振动更加微弱。

• 振动频谱主要集中在10Hz附近，具有一些低频和高频成分。

• 振动时间历程显示了明显的脉冲特征，持续时间较短。

综上所述，本次爆破活动对周围地面的振动影响较小，不会对周围建筑物和设施产生明显的损害。

5. 结论

根据对测量数据的分析，本次爆破活动引起的地面振动幅值较小且持续时间较短。振动频谱主要集中在10Hz附近，具有一些低频和高频成分。基于这些分析结果，可以判断该爆破活动对周围建筑物和设施的影响较小，不会造成严重的损害。

隧道爆破震动测试报告

一、测试背景

隧道施工过程中，常常需要进行爆破作业来破坏岩石。这种爆破作业不可避免地会产生一定的震动，为了确保施工安全，必须对隧道爆破震动进行测试和评估。因此，我们进行了一次隧道爆破震动测试。

二、测试目的

1.测试爆破作业对周围建筑物和地质环境的影响程度；

2.评估爆破作业对隧道施工工人的影响；

3.分析爆破作业引起的震动对周边环境的影响。

三、测试方法

1.选择了距离爆破点相对较远的地点进行测点选取；

2.使用了高精度地震仪进行采样；

3.设置了多个测试点，分别测量了爆破作业前后的地震波形和震动参数；

4.在测试过程中，确保测试设备的准确放置和稳定；

5.根据测试结果，通过专业软件分析得出震动参数。

四、测试结果分析

1.在测试过程中，共进行了5组爆破作业，每组爆破作业之间间隔时间不少于10分钟； 2.对每一组爆破作业前后的地震波形进行了比对，发现爆破作业会产生明显的地震波动；

3.通过对震动参数进行分析，得出了每个测试点的峰值加速度、峰值速度和峰值位移，具体数据如下表所示：

测试点 爆破前峰值加速度(g) 爆破后峰值加速度(g) 爆破前峰值速度(cm/s) 爆破后峰值速度(cm/s) 爆破前峰值位移(cm) 爆破后峰值位移(cm)

10.030.210.050.500.030.14

20.010.130.030.300.020.10

30.020.150.040.350.020.12

40.020.180.040.400.020.13

50.010.110.030.250.020.09

五、测试结论

1.隧道爆破作业会在周围产生一定的震动影响，但影响范围较小，对周围建筑物的影响可控；

2.爆破作业会产生较大的峰值加速度，需要注意作业人员的安全；

3.震动参数的变化与距离爆破点的远近有一定的关联性，距离爆破点越远，震动影响越小。

六、改进措施

1.加强施工现场周围建筑物的监测，及时发现并解决可能存在的安全隐患； 2.对作业人员进行相关培训，提高安全意识，确保施工过程中的人员安全；
