实验报告

1

2018.04 《信号与系统》课程实验报告

实验名称

实验六 连续时间信号与系统的复频域分析

实

验

目

的

及

要

求 实验目的：

1、学会用MATLAB实现连续时间信号傅里叶变换

2、学会用MATLAB分析LTI系统的频域特性

3、学会用MATLAB分析LTI系统的输出响应

实验要求：

1、简述实验目的及实验原理

2、计算相应S变换或反S变换的理论值，并与实验结果进行比较

3、记录连续系统的频率响应特性曲线，分析系统作用

4、写出程序清单

5、收获与建议

实

验

环

境 电脑、MATLAB软件

实

验

内

容

1、验证实验原理中所述的相关程序；

2、求信号)()(3tutetft的拉普拉斯变换

3、求函数23795)(223ssssssF的反变换

4、已知连续系统的系统函数如下，试用MATLAB绘制系统的零极点图，并根据零极点图判断系统的稳定性

23223546sssssH(s)=专业名称 通信工程 年级 2016级 班级 二班

学生姓名 xxx 指导老师 xx 时间 2018.05.30 实验报告

2

2018.04

实

验 步 骤

或

实

验

方

案

一、实验原理的验证

1、 用MATLAB进行部分分式展开

实验原理如下：

Residue函数可以得到复杂有理分式F(s)的部分分式展开式，其调用格式为。num,den分别为F(s)的分子和分母多项式的系数向量，r为部分分式的系数，p为极点，k为F(s)中整式部分的系数，若F(s)为有理真分式，则k为零。

例6-1 用部分分式展开法求F(s)的反变换 实验结果如下：

理论值分析如下：

2、 用MATLAB分析LTI系统的特性

实验原理如下：

系统函数H（s）通常是一个有理分式，其分子和分母均为多项式。计算H（s）的零极点可以用roots函数，求出分子和分母多项式的根，然后用plot命令画图。也可以直接用更简便的pzmap函数画系统函数H（s）的零极点分布图，其调用格式为pzmap(sys)，借助tf函数获得LTI系统的模型sys，其调用格式为sys=tf(b,a)，b和a分别为系统函数H（s）的分子和分母多项式的系数向量。

例6-2

零极点分布图： ,,(,)rpkresiduenumden322()43sFssss 实验报告

3

2018.04

调

试

过

程

及

实

验

结

果

单位冲激响应

频率响应

由零极点图分析可知：叉号代表极点，圆圈代表零点。因为极点均在左半平面，故该系统是稳定系统，且H(s)的收敛域包含虚轴，频率响应函数可直接令s=jw，并且由于极点均在左半平面，故频 实验报告

4

2018.04 率响应函数是个衰减的函数。

3、 用MATLAB进行Laplace正、反变换

实验原理如下：

我们采用函数Laplace和ilaplace分别计算Laplace正、反变换,其调用格式分别为 ，

上述两式右端的f和F分别为时域表示式和s域表示式的符号表示，可以应用函数sym实现，其调用格式为S=sym(A)

式中，A为待分析表示式的字符串，S为符号数字或变量。

例6-3

（1）的拉普拉斯变换；

实验结果如下:

理论值分析如下：

（2）的拉普拉斯反变换。

实验结果如下：

理论值分析如下：

二、求信号)()(3tutetft的拉普拉斯变换 ()()FlaplaceffilaplaceF()sin()()tfteatut22()1sFss 实验报告

5

2018.04 程序清单如下：

syms a t

F=laplace(t*exp(-3*t))

实验结果如下：

理论值分析如下：

三、求函数23795)(223ssssssF的反变换

程序清单如下：

syms s

ft= ilaplace((s^3+5*s^2+9*s+7)/(s^2+3*s+2))

实验结果如下：

理论值分析如下： 实验报告

6

2018.04

四、已知连续系统的系统函数如下，试用MATLAB绘制系统的零极点图，并根据零极点图判断系统的稳定性

程序清单如下：

num=[1,1,2];

den=[3,5,4,-6];

sys=tf(num,den);

figure(1);pzmap(sys);

t=0:0.02:10;

实验结果如下： 23223546sssssH(s)= 实验报告

7

2018.04 由零极点图分析可知：叉号代表极点，圆圈代表零点。因为极点既有在左半平面，也有在右半平面的，在左半平面的是一对共轭极点，在右半平面的是正实极点，因为极点不是全部都在左半平面，故该系统不是稳定系统。

总

结

1、从系统的零极点图可知：叉号代表极点，圆圈代表零点。如果极点全部都在左半平面，则该系统是稳定系统，且H(s)的收敛域包含虚轴，频率响应函数可直接令s=jw，频率响应函数是个衰减的函数。

2、用MATLAB函数residue可以得到复杂有理分式F(s)的部分分式展开式。

3、计算H（s）的零极点可以应用MATLAB中的roots函数，或者用更简便的pzmap函数画系统函数H（s）的零极点分布图。

4、如果已知系统函数H（s），求系统的单位冲激响应h(t)和频率响应可以用impulse和freqs函数。

5、MATLAB的符号数学工具箱提供了计算Laplace正、反变换的函数Laplace和ilaplace。

6、掌握了用MATLAB实现连续时间信号傅里叶变换、分析LTI系统的频域特性及分析LTI系统的输出响应的方法。

H（j） 实验报告

8

2018.04

附

录 无

合集下载

连续系统的复频域分析

连续系统的复频域分析

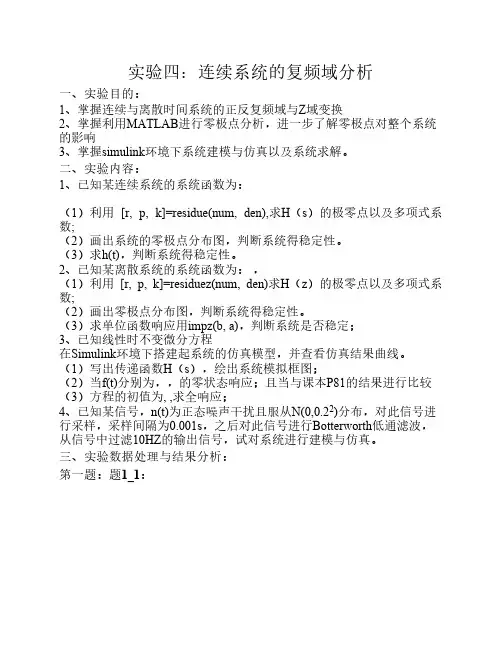

实验四：连续系统的复频域分析
