cad建立坐标系的方法

CAD坐标系与参照系设置方法在AE软件中，设置坐标系与参照系是非常重要的一步，它可以帮助我们更准确地定位我们的工作内容。

下面我将介绍一些常见的CAD坐标系与参照系设置方法。

在AE软件中，我们可以通过以下步骤设置CAD坐标系与参照系：1. 打开AE软件，并创建一个新的工程。

2. 在工程面板中，选择一个合适的图层，右击选择“新建——图层”。

3. 在新建的图层中，我们可以选择插入CAD文件。

点击“文件——导入”并选择CAD文件。

4. 导入CAD文件后，我们需要进行坐标系的设置。

选中刚导入的图层，在属性面板中寻找“坐标系”选项。

5. 点击“坐标系”，可以看到有几种不同的设置选项。

通常，我们可以选择“世界坐标系”或“图层坐标系”。

6. 选择“世界坐标系”时，图层将按照全局坐标系进行定位。

这意味着图层的位置与世界坐标系中的原点相关联。

7. 选择“图层坐标系”时，图层的位置将与当前图层的原点相关联。

这意味着图层的位置将相对于此图层的原点定位。

8. 选择适合你的工作需求的坐标系设置，然后根据实际需求调整图层的位置和方向。

除了坐标系设置，参照系的设置也是非常重要的一步。

参照系可以帮助我们在操作CAD文件时更加准确和方便。

在AE软件中，我们可以通过以下步骤设置参照系：1. 打开AE软件，并创建一个新的工程。

2. 在工程面板中，选择一个合适的图层，右击选择“新建——图层”。

3. 在新建的图层中，我们可以选择插入CAD文件。

点击“文件——导入”并选择CAD文件。

4. 导入CAD文件后，选中刚导入的图层，在属性面板中寻找“参照系”选项。

5. 点击“参照系”，可以看到有几种不同的设置选项。

通常，我们可以选择“参考图层”或“合成”。

6. 选择“参考图层”时，我们可以将当前图层的位置和方向与其他图层进行对齐。

只需选择要参考的图层，并将其设置为参考图层即可。

7. 选择“合成”时，当前图层将参考整个合成的位置和方向。

8. 根据实际需求选择适合你的工作方式的参照系设置，然后根据需要调整图层的位置和方向。

在cad中输入坐标的方法步骤
cad是应用最广泛的计算机辅助设计软件，学会cad如何输入坐标是必不可少的，那么大家知道怎么在cad中输入坐标吗?下面是店铺整理的怎么在cad中输入坐标的方法，希望能帮到大家!
在cad中输入坐标的方法一
1.想要学会cad如何输入坐标就要知道cad绝对坐标和cad相对坐标。

绝对坐标就是相对于cad原点的坐标。

2.cad如何输入绝对坐标呢，在cad工具栏中选择直线工具，或者输入cad直线工具快捷键L，然后按回车键确定。

3.现在需要指定直线的第一点，在命令行中输入绝对坐标“100，100”，然后按回车键确定。

4.此时cad直线的第一点就定位在绝对坐标“100，100”处了。

在cad中输入坐标的方法二
以A(3934023.475,495715.674)，B(3926619.74,495404.801)为公路线性区域的起终点为例，坐标系原点宜建立在区域的中间位置。

第一步：输入命令UCS回车，出现提示，在后面输入坐标原点位置(-495400，-3930400,，0)回车(注：在CAD中输入时不带括号)。

第二步：会弹出提示输入X轴上一点，在提示后输入(495700,0,0)回车。

第三步：会弹出提示输入XY平面上一点，在提示后输入(0,3934000,0)回车坐标系建立成功希望对你能有所帮助。

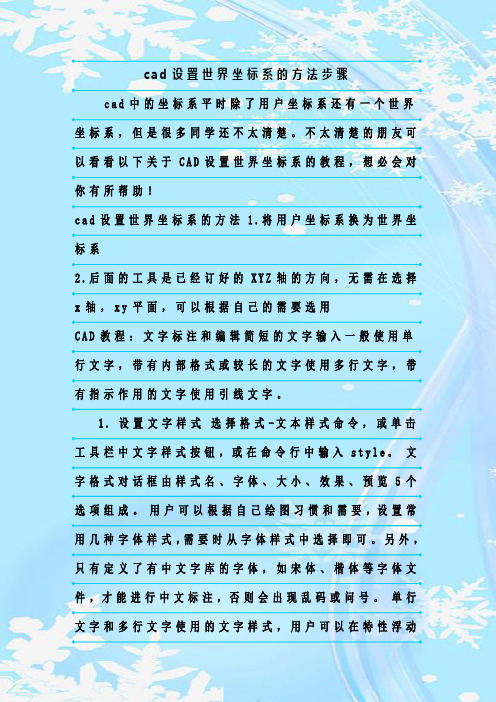

c a d设置世界坐标系的方法步骤c a d中的坐标系平时除了用户坐标系还有一个世界坐标系，但是很多同学还不太清楚。

不太清楚的朋友可以看看以下关于C A D设置世界坐标系的教程，想必会对你有所帮助！c a d设置世界坐标系的方法 1.将用户坐标系换为世界坐标系2.后面的工具是已经订好的X Y Z轴的方向，无需在选择x轴，x y平面，可以根据自己的需要选用C A D教程：文字标注和编辑简短的文字输入一般使用单行文字，带有内部格式或较长的文字使用多行文字，带有指示作用的文字使用引线文字。

1.设置文字样式选择格式-文本样式命令，或单击工具栏中文字样式按钮，或在命令行中输入s t y l e。

文字格式对话框由样式名、字体、大小、效果、预览5个选项组成。

用户可以根据自己绘图习惯和需要，设置常用几种字体样式，需要时从字体样式中选择即可。

另外，只有定义了有中文字库的字体，如宋体、楷体等字体文件，才能进行中文标注，否则会出现乱码或问号。

单行文字和多行文字使用的文字样式，用户可以在特性浮动面板的文字卷展栏中对其进行修改，如大小、字体、高度、对齐方式、颜色等。

2.创建单行文字当输入文字较短，并且输入文字只采用一种字体和文字样式时，可以使用单行文字命令来标注文字。

选择绘图/文字/单行文字命令，或单击文字工具栏中单行文字按钮，或在命令行中输入t e x t或d te x t命令。

命令行提示包括指定文字的起点、对正、样式个选项。

用户在动态文字输入区输入完成单行文字之后，按一次e n t e r键，光标会另起一行，用户可以输入第二行单行文字如果按两次e n t e r键，则完成单行文字命令执行，完成单行文字输入。

3.创建多行文字较长、较复杂的文字内容可以使用多行文字，多行文字不像单行文字那样可以在可以在水平方向上延伸，多行文字会根据用户设置的宽度自动换行，并且在垂直方向上延伸。

选择绘图-文字-多行文字，或单击多行文字按钮，或命令行中输入m t e x t。

CAD软件中的坐标系与坐标系变换技巧在CAD软件中，坐标系是一个非常重要的概念，它可以帮助我们准确地确定物体的位置和方向。

在这篇文章中，我们将讨论CAD软件中的坐标系以及一些常用的坐标系变换技巧。

首先，让我们来了解什么是坐标系。

简单来说，坐标系是一个由坐标轴组成的框架，用于描述物体的位置和方向。

在CAD软件中，通常使用笛卡尔坐标系，它由三个互相垂直的坐标轴（X轴、Y轴和Z轴）组成。

X轴代表水平方向，Y轴代表垂直方向，Z轴代表深度方向。

在CAD软件中，我们可以使用坐标系来操作物体。

例如，我们可以通过拖动鼠标来移动物体，在移动过程中，可以看到物体的坐标值发生变化。

这就是坐标系在CAD软件中的应用。

除了移动物体，我们还可以使用坐标系变换技巧来更改物体的位置和方向。

常用的坐标系变换技巧包括平移、旋转和缩放。

平移是指沿着坐标轴的某个方向移动物体。

在CAD软件中，我们可以通过指定移动的距离和方向来实现平移操作。

例如，我们可以指定向右平移10个单位，物体将沿着X轴正方向移动10个单位。

旋转是指改变物体的方向。

在CAD软件中，我们可以通过指定旋转的角度和旋转轴来实现旋转操作。

例如，我们可以指定以Y轴为旋转轴，逆时针旋转30度，物体将围绕Y轴旋转30度。

缩放是指改变物体的大小。

在CAD软件中，我们可以通过指定缩放的比例来实现缩放操作。

例如，我们可以指定放大到原来的两倍，物体将变为原来的两倍大小。

除了这些基本的坐标系变换技巧，CAD软件还提供了许多其他功能。

例如，我们可以通过复制和排列命令来创建多个相同的物体，并按照一定的规则排列。

我们还可以使用齿轮和链条等功能来创建更复杂的物体。

在进行坐标系变换时，我们需要注意一些问题。

首先，我们必须清楚坐标系的方向和变换的顺序。

如果我们没有正确指定这些参数，可能会导致物体的位置和方向发生错误。

其次，我们还需要了解CAD软件中每个坐标系变换技巧的具体用法和参数设置。

只有掌握了这些技巧，我们才能更好地完成工作。

CAD中的坐标系使用方法在CAD软件中，坐标系是非常重要的工具，它能够帮助我们准确地定位和绘制图形。

本文将介绍CAD中坐标系的使用方法，帮助读者更好地掌握CAD软件。

1. 常用坐标系类型在CAD软件中，常用的坐标系类型有三种：世界坐标系（WCS）、用户坐标系（UCS）和对象坐标系（OCS）。

世界坐标系是CAD系统的全局坐标系，它是CAD系统的默认坐标系。

它的原点通常位于绘图空间的左下角，可以通过命令"WCS"来切换到世界坐标系。

用户坐标系是由用户自己定义的坐标系，它可以根据需要设置在任意位置和方向。

用户坐标系的原点可以在绘图空间内的任意位置，可以通过命令"UCS"来设置用户坐标系。

对象坐标系是相对于对象而言的坐标系，每个对象都有独立的坐标系。

对象坐标系可以通过命令"OCS"来设置和切换。

2. 切换坐标系在CAD软件中，我们可以通过不同的命令和方法来切换坐标系。

切换到世界坐标系：可以通过命令"WCS"或者点击工具栏上的世界坐标系图标来切换到世界坐标系。

设置用户坐标系：可以通过命令"UCS"或者点击工具栏上的用户坐标系图标来设置用户坐标系。

在设置用户坐标系时，可以选择三点法、原点法或者面法来确定坐标系的位置和方向。

切换对象坐标系：可以通过命令"OCS"或者点击工具栏上的对象坐标系图标来切换到对象坐标系。

3. 使用坐标系在CAD软件中，使用坐标系可以帮助我们更准确地绘制和编辑图形。

使用世界坐标系：当需要进行常规绘图操作时，可以使用世界坐标系。

在使用世界坐标系时，我们可以直接输入绝对坐标或者使用相对坐标。

使用用户坐标系：当需要在特定角度或者特定位置上进行绘图时，可以使用用户坐标系。

用户坐标系可以帮助我们更方便地定位和绘制图形。

使用对象坐标系：当需要对对象进行编辑和变换时，可以使用对象坐标系。

三坐标测量机CAD数模导入功能迭代法建立坐标系三坐标测量机是一种常用于测量三维物体形状和位置的仪器，可以通过测量点的坐标来建立物体的数学模型。

而CAD数模导入功能则是指将已建立的CAD文件导入到三坐标测量机的软件中进行测量分析。

为了提高测量的精确度和效率，可以利用迭代法建立坐标系。

首先，我们需要准备一台三坐标测量机和相应的软件。

在使用CAD数模导入功能之前，我们需要先确保CAD文件的准确性和完整性，以确保导入后的坐标系和物体模型的准确性。

接下来，我们需要进行迭代法建立坐标系的过程。

迭代法是一种逐步逼近的方法，通过多次测量和调整，最终得到准确的坐标系。

首先，我们将CAD文件导入到三坐标测量机的软件中。

软件会自动解析CAD文件，并将物体模型显示在屏幕上。

这时，我们可以进行一次初步的测量。

在第一次测量中，我们需要确定至少三个标定点的坐标。

标定点可以是物体上的特征点或者边缘点，我们需要确保这些点在CAD文件中的位置是准确的。

在测量时，我们需要使用精密的探针测量仪器，以确保测量的精确度。

测量完成后，我们将得到标定点的测量坐标。

我们可以将这些坐标与CAD文件中的坐标进行比较，以计算出测量误差。

如果误差较大，我们需要进行调整。

调整的方法有多种，一种常用的方法是通过调整三坐标测量机的各个轴向的步进值。

步进值是指探针在测量时移动的最小单位，通过调整步进值的大小，可以提高测量的精确度。

我们通过不断的调整步进值，重新测量标定点，然后计算误差，直到误差达到可接受范围为止。

在调整完成后，我们再次测量标定点，以确保误差足够小。

如果误差在可接受范围内，我们就可以将这些测量点作为基准点建立坐标系。

建立坐标系的方法有多种，可以是基于标定点的最小二乘法、基于标定点的最大似然估计等。

建立坐标系后，我们就可以进行进一步的测量分析了。

通过三坐标测量机的软件，我们可以测量物体上其他点的坐标，并与CAD文件进行比较，计算出测量误差。

如果误差较大，我们可以根据需要进行进一步的调整和优化。

三坐标测量机CAD数模导入功能迭代法建立坐标系三坐标测量机作为一种高精度的通用测量设备已经有了几十年的发展历史,其在工业生产领域中的使用越来越为广泛,也越来越受到制造企业的重视.而三坐标测量软件中自从可以对CAD 功能的导入，更是将三坐标测量机的应用领域和易用性推到一个新的高度。

以下对CAD在三坐标测量中的应用做简要介绍。

虚拟测量.虚拟测量就是在没有实际工件的情况下对CAD模型在软件中进行测量.虚拟测量可以通过对没有尺寸数据的CAD模型进行测量,确定其各种尺寸参数.但这不是虚拟测量的主要目的,虚拟测量的主要功能是为在脱机状态下进行自动测量编程做服务.三坐标测量软件要进行虚拟测量时,先打开测量软件,选择脱机工作模式,然后导入所要测量的CAD模型,并将CAD模型对应到选定的坐标系中即进行测量.根据所要测量的几何元素,使用鼠标在CAD模型上点击所要采点的位置,此时CAD模型上会显示所采点的位置及其矢量方向.根据所测量的几何要素的需要,可进行多次采点.当采够所需要的点数后再在采点窗口中点确定,系统将会驱动虚拟测头进行采点,并拟和出要测的几何元素及其图形.评定位置公差.在以往的三坐标测量软件中，要对几何元素的位置公差进行评定，必须手工输入几何元素的理论位置，然后再和实际测量得到的值进行比对，这样对位置公差的评定很不方便.当坐标测量机软件引入CAD功能之后,就可以在软件中对CAD模型进行测量,由于模型是设计出来的,所以对其进行测量所测得值既为几何元素的理论值.在有了理论值之后,在对应的坐标系下再对实际工件进行测量,即得到了所需几何元素的实际值.这样就可以对所测几何元素的位置公差进行评定.脱机编程.在三坐标测量软件没有引入CAD功能之前,对测量程序的编制要求专业人员对应图纸进行编程,这种编程方法使用较为复杂,且对操作人员要求较高.还有一种方法就是使用三坐标测量软件的自学习编程功能,在对工件进行实际测量的同时自动生成测量程序.当再次测量同样的工件时即可调用此程序进行自动测量.由于这种方法简单易用,适应面广,因此在业内被广泛使用.但由于这种编程离不开实际工件,所以也就带来了很多难以克服的缺点.一.由于编程离不开硬件环境,必须要将给测量机配套的气源等打开,使测量机能正常运行方能进行编程,这样编成较为繁琐.二.编程离不开工件,所以就必须等工件加工完成后才能进行编程,这样便会降低了工作效率从而影响生产.三坐标测量软件中加入了导入CAD功能之后,由于可在脱机状态下通过对CAD模型进行虚拟测量,从而可完成自学习编程的过程,因此解决了以上问题.无论生产是否进行,只要将设计部门设计的CAD图纸文件输入到测量软件中，就可以进行编程.等工件加工完成就可以进行程序测量,这样就大大提高的生产效率.其具体的方法是先在三坐标测量机软件中打开要测量工件的CAD模型,然后打开测量程序自学习功能,建立好坐标系后就可以开始模拟对工件的测量.系统将自动生成测量程序,在程序编制完成之后,还可以在CAD环境中调用程序进行模拟测量,对程序进行验证,找出运行过程中出现的错误测量路径和采点,并对程序进行修正,将实际测量中可能出现的问题降到最低,也最大程度的保证了测量过程中的安全性.三坐标测量机应用三个点、二个圆作为特征元素建立迭代坐标系。

①建立坐标系
1．打开CAD,工具—新建UCS（W）—原点
2．（x=-123 Y=-456 Z=-789）前面加符号
注：输入坐标时逗号注意大小写
②复制黏贴图纸到该坐标系图纸上
1.将图纸创建块，后复制到新建坐标系图纸中
2.Sc快捷键将图纸进行缩放到合适比例（sc，后选取图纸后点回车，点击基准点，按R后
点回车，点击基准点和已知线段的端点后点取另一个已知线段端点。

）
3.点击旋转，选取图纸后点回车，点击基准点，按R后点回车，点击基准点和已知线段的
端点后点取另一个已知线段端点。

③获取坐标
1.工具-加载-zbbz插件，（进行坐标字体大小调整o (选项)）
2.点击所需点获取坐标。

CAD软件中的坐标系选择与应用方法在CAD软件中，坐标系的选择与应用是一个非常重要的环节。

正确的选择和应用坐标系可以帮助我们更快速、准确地完成设计工作。

下面将介绍一些常见的坐标系选择方法以及其应用技巧。

一、世界坐标系与用户坐标系在CAD软件中，我们通常会涉及两种坐标系，即世界坐标系和用户坐标系。

世界坐标系是软件默认的坐标系，它是一个绝对固定的坐标系，用于确定物体或图形在场景中的位置和方向。

在设计过程中，我们通常会使用世界坐标系来定位物体的绝对位置。

用户坐标系是由用户定义的坐标系，它是相对于世界坐标系而言的。

通过定义用户坐标系，我们可以更方便地进行设计。

在用户坐标系中，我们可以定义原点、坐标轴的方向和单位长度。

通过使用用户坐标系，我们可以更直观地进行设计，并且可以在不同坐标系之间进行转换。

二、选择坐标系的方法在CAD软件中，我们可以通过以下几种方法来选择坐标系：1. 相对坐标系：相对坐标系是基于用户当前位置建立的坐标系。

我们可以通过相对于当前位置的偏移量来确定一个点的位置。

在CAD软件中，相对坐标一般是以“@”符号开头的数字表示的。

例如，在绘制一个矩形时，我们可以输入命令“REC”并指定一个角点的相对坐标，如“@5,5”，表示相对于当前位置向右移动5个单位，向上移动5个单位。

2. 绝对坐标系：绝对坐标系是基于世界坐标系建立的坐标系。

我们可以通过输入绝对坐标来确定一个点的位置。

在CAD软件中，绝对坐标一般是以“X，Y”表示的，其中X代表水平方向的坐标，Y代表垂直方向的坐标。

例如，在绘制一个矩形时，我们可以输入命令“REC”并指定两个角点的绝对坐标，如“0,0”和“10,10”，表示矩形的一个角点位于世界坐标系原点（0,0），另一个角点位于水平方向上10个单位、垂直方向上10个单位的位置。

3. 极坐标系：极坐标系是一种通过极径和极角来确定一个点位置的坐标系。

极径是指点到原点的距离，极角是指点在平面上与一个参考轴之间的夹角。
