solidworks建模流程

solidwork基本操作SolidWorks是一款几何建模软件，它被广泛应用于机械设计和工程绘图中。

下面将介绍SolidWorks的一些基本操作步骤，帮助初学者快速上手。

1. 创建新部件首先，进入SolidWorks软件，在主界面上点击“文件”->“新建”->“部件”，或者通过快捷键“Ctrl+N”创建一个新的部件。

在出现的新建模型对话框中，选择模板类型，可以选择常用的英制或公制。

2. 绘制基本几何形状在选择好了模板类型之后，可以开始绘制几何形状。

在SolidWorks中，可以使用多种工具绘制几何形状，如直线、圆、矩形等。

例如，通过选择“基础”选项卡上的“线”工具画线条，可以用“圆”工具画圆形等。

3. 组合几何形状完成基本几何形状的绘制之后，可以使用“组合”工具将它们组合起来。

在SolidWorks中，可以使用多种组合工具，如求差、求和、求交等。

例如，在选择“基础”选项卡上的“求和”工具之后，选中两个几何形状，就可以将它们合并成一个复合形状。

4. 制作立体图形在完成基本几何形状的绘制和组合之后，可以对图形进行拉伸、旋转、倾斜等操作，将它们变为立体图形。

在SolidWorks中，可以使用多种变换工具，如拉伸、旋转、倾斜等。

例如，在选择“特征”选项卡上的“拉伸”工具之后，选中一个平面面，就可以将它拉伸成为一个立体图形。

5. 添加注释和标注在制作立体图形之后，可以添加注释和标注，以便更好地理解和沟通。

在SolidWorks中，可以使用多种注释和标注工具，如尺寸、特征控制帧、注释等。

例如，在选择“注释”选项卡上的“尺寸”工具之后，选中一个特定的几何形状，就可以在上面添加尺寸标注。

6. 渲染和展示在完成注释和标注之后，可以进行渲染和展示，以呈现更真实的图像。

在SolidWorks中，可以使用多种渲染和展示工具，如照明、材料、环境等。

例如，在选择“渲染”选项卡上的“渲染区”工具之后，就可以将模型渲染成为真实的物体、在不同的环境中进行展示。

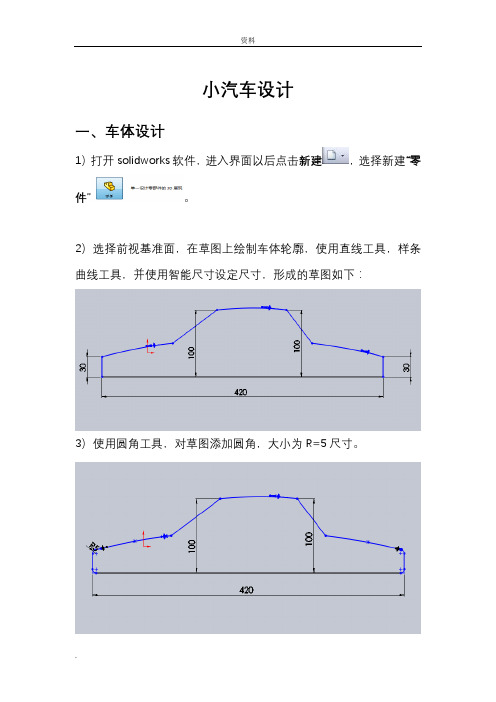

小汽车设计一、车体设计1）打开solidworks软件，进入界面以后点击新建，选择新建“零件”。

2）选择前视基准面，在草图上绘制车体轮廓，使用直线工具，样条曲线工具，并使用智能尺寸设定尺寸，形成的草图如下：3）使用圆角工具，对草图添加圆角，大小为R=5尺寸。

4）退出草图，使用特征工具中的拉伸命令，设置拉伸深度为200mm，拉伸后如图;5）使用特征工具栏中的抽壳命令，使车体抽壳后如图：6）选择车体侧面，绘制如下草图，两个D=66的圆，并约束两圆间距为198mm。

7）使用特征工具中的拉伸，设置为完全贯穿。

8）在车体面上使用矩形工具绘制如图大小的矩形，并添加圆角R10：9)使用特征工具中的拉伸切除命令，设置深度为10mm。

10）在车体上绘制如图大小的多边形：11）使用拉伸切除，选择完全贯穿，车体完成，如下图:二、车轮设计1）新建零件图，选择前视基准面，在草图上绘制R=56的圆，并拉伸，形成如下圆柱：2）在圆柱底面上绘制如下几个同心圆，尺寸如下; 3）使用直线工具，添加延长线过圆心的两条线段。

4）选择中的。

选择圆心为阵列中心，选择两条线段为阵列元素。

形成如下草图：5）选择草图工具栏中的，对草图进行裁剪，如下图：6）使用特征工具栏中的拉伸切除。

如下图：7）选择上视准面，在些面上使用直线工具和圆弧工具绘制如下图的草图，并约束直线与圆柱素线重合：8）选择特征工具栏中的旋转凸台，中心线选择圆柱的轴线，轮廓选择上步中的草图。

形成薄壁如下图：三、轮胎的设计：1）新建零件图，选择前视基准面，在草图上使用直线、圆角、智能尺寸等工具，绘制如下草图：2）选择右视基准面，绘制D=56的圆：3）使用特征工具中的扫描，轮廓选择草图1中的封闭多边形，路径选择圆。

形成实体，并上色如下：四、车轴的设计:1）新建零件图，选择前视基准面，绘制D=22的圆。

2）使用拉伸，深度为200，形成圆柱如下：五、玻璃设计：1）新建零件图，选择前视基准面，将车体零件图中，车窗的草图复制，粘贴过来：2）使用拉伸，深度为10mm：3）选择，设置颜色和透明：4）侧边车窗的做法同上，形成的效果如下图：六、装配汽车：1）新建装配图，并插入零件，如下图，使用配合命令，将车胎和车轮配合：2）保存些装配体，作为子装配。

Solidworks的初级建模本人对sw很喜爱希望在下的教程能给初次学习sw的朋友带来方便一下都是纯手工编辑希望不要转载。

珍惜本人劳动成果。

谢谢可以加我的百度hi随时联系交流sw经验一下的教程都是以sw2010版本为基础的教程，如果学习sw的朋友还想学习pro-e的话那就安装2011或者更高版本的。

因为只有2011版本以上的sw才能打开pro-e的文件并且能通过sw进行编辑。

好了闲话少数那就进行接下来的教程吧。

一、这是sw视图选择有三个就像我们学习的三视图差不多不过这里有些改变但是原理都是差不多的我们需要选择一个视图进行草图编辑也就是我们想学习三位建模的话就必须先学习画草图了我们一般选择前视图进行草图创建。

选择前视基准面进行草图绘制然后我们就能进行草图绘制了下面是sw中常用的草图工具在SolidWorks中绘制零件模型时均需执行下列基本步骤：(1) 选取绘图平面。

(2) 进入草图绘制。

(3) 大致绘制草图。

(4) 尺寸标注、添加几何关系。

(5) 结束草图绘制。

(6) 选用特征。

(7) 添加零件属性。

以一个简单模型为例，说明建立零件模型的全过程，完成如图所示的模型。

(1) SolidWorks(2)图1.13所示。

图1.13 选择【前视基准面】(3) 大致绘制草图。

① 1.14所示。

② 1.15所示。

图1.14 草图(直线)图1.15 草图(圆) (4) 标注尺寸。

①1.16所示。

图1.16 标注尺寸②对话框，如图1.17所示。

图1.17 【修改】对话框 ③ 输入尺寸值“120修改结果如图1.18所示。

(5) 选用特征。

单击【拉伸凸台/【终止条件】下拉列表框内选择【给定深度】，在【深度】文本框中输入“70mm ”，单击【确定】按钮，如图1.19所示。

图1.18 完整草图图1.19 【拉伸】属性管理器(6) 保存零件。

“基本练习. sldprt”，单击【保存】按钮。

分别建立如图1.20所示的3个零件模型。

solidworks建模仿真流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!SolidWorks 建模仿真流程一般包括以下步骤：1. 确定设计目标和要求在开始建模之前，需要明确设计的目标和要求。

solidworks建模过程SolidWorks是一款广泛应用于工程设计领域的三维计算机辅助设计软件，它提供了强大的建模和分析功能。

在使用SolidWorks进行建模过程中，通常包括以下几个步骤：确定设计目标、创建基础几何体、构建模型、添加特征、进行拓扑优化、进行设计验证和修改。

第一步是确定设计目标。

在开始建模前，需要明确设计的目标和要求。

这包括确定设计尺寸、功能要求、装配要求等。

只有明确了设计目标，才能更好地进行建模。

第二步是创建基础几何体。

建模的第一步是创建基础几何体，包括球体、立方体、圆柱体等。

这些几何体是构建模型的基础，并且可以通过调整尺寸和形状来满足设计要求。

第三步是构建模型。

在创建基础几何体后，可以利用各种工具和功能构建模型。

这包括移动、旋转、缩放几何体，以及添加和删除几何体等。

可以根据设计目标和要求，逐步构建模型的各个部分。

第四步是添加特征。

在构建了模型的基本形状后，可以使用SolidWorks提供的特征工具添加更加复杂和精细的特征。

这包括倒角、填充、修剪等。

添加特征可以使模型更加逼真和真实，符合设计要求。

第五步是进行拓扑优化。

拓扑优化是通过改变模型的拓扑结构，以达到更好的性能和质量。

这可以包括改变构造方式、优化几何形状和调整材料分布等。

拓扑优化可以使模型更加轻量化和结构合理化。

第六步是进行设计验证和修改。

在完成模型的构建后，需要对其进行设计验证和修改。

这可以通过进行结构分析、运动仿真和碰撞检测等来完成。

根据验证结果，可以对模型进行必要的修改和调整。

在建模过程中，需要熟练掌握SolidWorks的各种工具和功能。

这包括绘图、尺寸标注、装配和动画等。

熟练掌握这些工具和功能，可以提高建模效率和质量。

总的来说，SolidWorks的建模过程可以分为确定设计目标、创建基础几何体、构建模型、添加特征、进行拓扑优化和进行设计验证和修改等几个步骤。

这些步骤相互关联，需要综合运用各种工具和功能进行建模。

solidworks建模过程简述
Solidworks建模过程简述可以分为以下几个步骤：
1. 创建一个新的零件文件：打开Solidworks软件并选择新的
零件文件，设置单位和材料等。

2. 绘制草图：通过草图工具绘制零件的2D草图。

可以使用线段、圆弧、矩形等基本工具，还可以进行修剪、延伸、旋转等操作，以创建所需的几何形状。

3. 添加特征：在草图基础上添加特征，例如凸起、凹陷、倒角、圆角等。

可以选择不同的特征操作工具，如挤压、旋转、镜像等，以创建所需的形状和结构。

4. 创建装配体：如果需要建模一个复杂的装配体，可以将多个零件组合在一起。

首先创建一个装配体文件，然后将已经建模的零件文件引入装配体中，并通过约束和关系将它们组装在一起。

5. 进行修正和修改：在建模过程中，可能需要进行修正和修改，以满足设计要求。

可以通过修改草图、特征或装配体来调整形状和连接关系。

6. 添加材质和纹理：可以为零件和装配体添加材质和纹理，以使其更加真实。

可以选择不同的材质属性和纹理模式，并对其进行调整和编辑。

7. 导出和保存：完成建模后，可以将文件导出为其他格式，如STEP、IGES、STL等。

同时，还可以保存文件，以便以后进
行更改和使用。

总之，Solidworks建模过程包括创建新文件、绘制草图、添加
特征、创建装配体、修正修改、添加材质纹理以及导出保存等多个步骤，每个步骤都需要根据具体需求和设计要求进行操作。

solidworks外壳建模流程
Solidworks是一款广泛应用于机械设计领域的三维建模软件。

它提供了丰富的工具和功能，使得用户可以轻松地创建各种复杂的零件和装配体。

在使用Solidworks进行外壳建模时，通常需要按照以下步骤进行操作。

打开Solidworks软件并创建一个新的零件文件。

接下来，选择适当的外壳类型，如圆柱形、长方体或球形。

根据实际需求，选择合适的尺寸和形状。

然后，使用Solidworks提供的绘图工具绘制外壳的草图。

可以使用线、圆、矩形等基本几何元素来创建草图。

根据外壳的形状和结构，可以使用约束和尺寸工具来确保草图的准确性和合理性。

完成草图后，使用Solidworks的特征工具来创建外壳的实体。

可以使用拉伸、旋转、倒角等功能来实现外壳的各个特征。

在创建实体后，可以使用Solidworks的编辑工具进行进一步的修改和调整。

可以修改外壳的尺寸、形状和位置，以满足设计要求。

使用Solidworks的渲染工具对外壳进行渲染，使其呈现出真实的外观效果。

可以选择合适的材质和光照条件，以使外壳看起来更加逼真。

总结一下，使用Solidworks进行外壳建模的流程包括创建新的零件
文件、绘制草图、创建实体、修改和调整、渲染等步骤。

通过合理运用Solidworks提供的工具和功能，可以快速高效地完成外壳的建模工作。

Solidworks发酵池建模1. 引言发酵池是一种用于生物发酵过程的设备，广泛应用于食品、制药和化工等行业。

Solidworks是一款常用的三维建模软件，可以帮助工程师们设计和构建各种机械设备。

本文将介绍如何使用Solidworks进行发酵池的建模。

2. Solidworks基础知识在开始建模之前，我们需要了解一些Solidworks的基础知识：•Solidworks界面：Solidworks的界面由菜单栏、工具栏、特征树、视图窗口等组成。

•零件（Part）：零件是构成装配体的基本组成单元。

•装配体（Assembly）：装配体由多个零件组合而成。

•图纸（Drawing）：图纸用于展示零件或装配体的详细制造信息。

3. 发酵池建模步骤步骤1：创建新零件打开Solidworks软件后，选择“新建”创建一个新的零件文件。

步骤2：绘制外形草图使用草图工具，在零件文件中绘制发酵池的外形。

可以使用矩形、圆形、椭圆等基本几何图形工具来绘制。

根据实际需求，可以添加进一步的细节和特征。

步骤3：拉伸草图使用拉伸工具，将外形草图拉伸成为一个立体体积。

可以选择拉伸的距离和方向。

根据发酵池的尺寸和要求进行调整。

步骤4：添加其他特征根据发酵池的具体要求，可以添加其他特征，如进出口管道、观察窗口、搅拌器等。

使用切割、凸起、倒角等工具来创建这些特征。

步骤5：创建装配体如果需要模拟多个发酵池组合在一起的情况，可以创建一个装配体文件。

在装配体文件中，将多个零件组合在一起，并设置它们之间的约束关系。

步骤6：制作图纸完成零件或装配体的建模后，可以制作相应的图纸。

在图纸中，可以标注尺寸、添加标题和注释，并生成相应的视图。

4. Solidworks建模技巧除了上述基本步骤外，以下是一些Solidworks建模过程中常用的技巧：•使用草图约束：草图约束可以帮助保持草图的几何关系，使其在拉伸或其他操作中保持稳定。

•使用图形复制功能：如果发酵池有对称结构或重复部分，可以使用图形复制功能来快速创建多个相同的特征。

solidworks建模基本流程Solidworks是一款广泛使用的专业三维建模软件。

学习Solidworks建模的基本流程对初学者来说非常重要。

以下是基本流程的介绍：1. 确定建模目标在开始建模之前，首先需要确定建模的目标。

例如，设计一个零件或组件，或者创建一个装配体。

确定目标有助于你决定哪些工具和技术最适合实现你的目标。

2. 搜集数据和草图在开始建模之前，需要搜集资料和草图。

草图可以是手绘的图纸，也可以是电子文件。

这些草图将成为建模的基础。

如果没有可用的草图，可以使用Solidworks自带的绘图工具创建你需要的草图。

3. 建立零件模型一旦确定了建模目标并准备了相关草图，即可开始建立零件模型。

首先，需要创建一个新的部件文件，然后开始使用Solidworks的建模工具，如旋转、放样、镂空等等。

一旦建模完成，可以保存模型并导出为其他格式，如STL或STEP。

4. 创建装配体在建立零件模型之后，可以将它们组装到一个装配体中。

这意味着将零件模型放置在相应位置并调整它们的关系以确保它们正确配合。

Solidworks提供了许多工具和功能，帮助你完成这项任务。

5. 进行分析和测试当建立零件模型和装配体之后，可以进行实验和测试，以确保所创建的模型符合预期并能正常运行。

Solidworks提供许多工具和功能，帮助你进行各种分析和测试，例如重心、质量、弯曲等等。

6. 优化模型一旦分析和测试完成，可能需要对模型进行调整，以优化性能或解决任何问题。

Solidworks提供了许多工具和功能，如仿真、优化等，帮助你完成这项任务。

7. 完成最后，完成建模任务后，需要保存所有文件并归档它们，以备日后查询和修改。

综上所述，这是Solidworks建模的基本流程。

当然，这里只是一个简单的介绍。

如果想要学习更多关于Solidworks建模的知识，需要进行更深入的学习和练习。

SolidWorks设计与分析的工作流程在进行SolidWorks设计与分析工作时，有一个清晰的工作流程是非常重要的。

下面将介绍一个适用于大多数情况的SolidWorks设计与分析的工作流程，包括设计前的准备、模型创建、分析和验证、优化和最终结果的生成。

首先，在进行SolidWorks设计与分析之前，我们需要明确项目的目标和需求，并收集所需的信息。

这包括了解设计的目的、约束和要求，以及获取项目的相关技术规范和材料参数等。

接下来，我们将进入设计与建模的阶段。

在这一阶段，我们将使用SolidWorks软件创建模型。

首先，我们可以使用绘图工具绘制草图，然后使用不同的特征创建实体模型。

在创建模型时，要注意合理使用约束以保证模型的准确性和稳定性。

完成模型创建后，我们可以开始进行分析和验证。

SolidWorks提供了多种分析工具，可以帮助我们进行结构、流体、热传导等不同类型的分析。

例如，我们可以使用静力学分析工具来验证结构的强度和刚度，或者使用流体动力学分析工具来模拟流体的流动行为。

在进行分析之前，我们需要为模型定义边界条件和加载条件。

这包括选择适当的约束和施加外部力或压力，以模拟实际工况。

然后，我们可以选择合适的分析方法和求解器，运行分析并获取结果。

得到分析结果后，我们可以对模型进行优化。

如果模型不符合设计要求，我们可以通过调整几何形状、材料属性等进行优化。

这就需要进行迭代，不断调整模型并重新进行分析，直到满足设计要求。

最后，我们可以生成最终的设计报告和结果文档。

这些文档可以包括设计细节、分析结果、优化过程和验证过程等。

这将有助于向相关人员传达设计和分析的成果，以及做出相应的决策。

总结起来，SolidWorks设计与分析的工作流程包括准备、模型创建、分析与验证、优化和结果生成等多个步骤。

通过遵循这个工作流程，能够系统地进行设计与分析工作，并获得准确可靠的结果。

同时，需要充分利用SolidWorks提供的功能和工具，以便更高效地完成工作。
