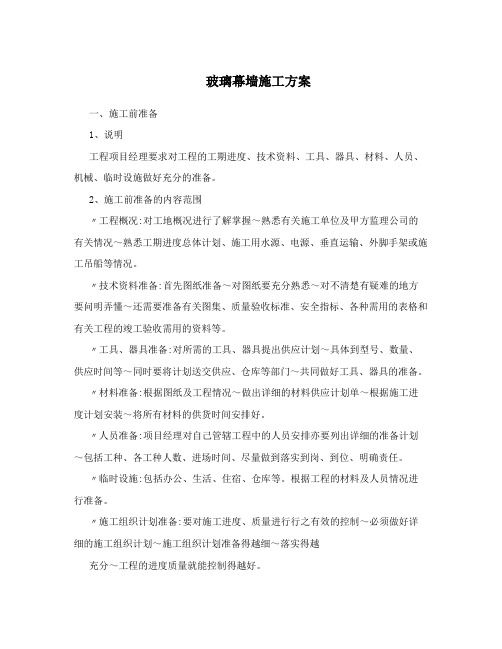

玻璃幕墙施工方案一、施工前准备1、说明工程项目经理要求对工程的工期进度、技术资料、工具、器具、材料、人员、机械、临时设施做好充分的准备。
2、施工前准备的内容范围〃工程概况:对工地概况进行了解掌握～熟悉有关施工单位及甲方监理公司的有关情况～熟悉工期进度总体计划、施工用水源、电源、垂直运输、外脚手架或施工吊船等情况。
〃技术资料准备:首先图纸准备～对图纸要充分熟悉～对不清楚有疑难的地方要问明弄懂～还需要准备有关图集、质量验收标准、安全指标、各种需用的表格和有关工程的竣工验收需用的资料等。
〃工具、器具准备:对所需的工具、器具提出供应计划～具体到型号、数量、供应时间等～同时要将计划送交供应、仓库等部门～共同做好工具、器具的准备。
〃材料准备:根据图纸及工程情况～做出详细的材料供应计划单～根据施工进度计划安装～将所有材料的供货时间安排好。
〃人员准备:项目经理对自己管辖工程中的人员安排亦要列出详细的准备计划～包括工种、各工种人数、进场时间、尽量做到落实到岗、到位、明确责任。
〃临时设施:包括办公、生活、住宿、仓库等。
根据工程的材料及人员情况进行准备。
〃施工组织计划准备:要对施工进度、质量进行行之有效的控制～必须做好详细的施工组织计划～施工组织计划准备得越细～落实得越充分～工程的进度质量就能控制得越好。
3、管理重点〃各种准备工作要落在实处～不能浮于表面。
〃准备工作落实到人～同时明确到具体人的责任。
〃落实与建筑公司的协作与配合工作。
二(预埋铁件1、说明预埋铁件是幕墙与主体结构连接的结构件之一～预埋铁件制作、安装的质量好坏直接影响着幕墙与主体结构的连接功能。
其安装的精确程度也直接影响着幕墙施工的精度及外观质量的好坏。
所以作为幕墙安装施工的第一项作业～预埋铁件无论对其制作和安装都是直接影响着整个幕墙的施工、安装及整体效果的重要因素。
2、主要材料说明预埋铁件:采用钢板埋件～在安装前要检查钢筋焊接是否牢固～是否符合焊接有关施工规范～以及预埋件规范。

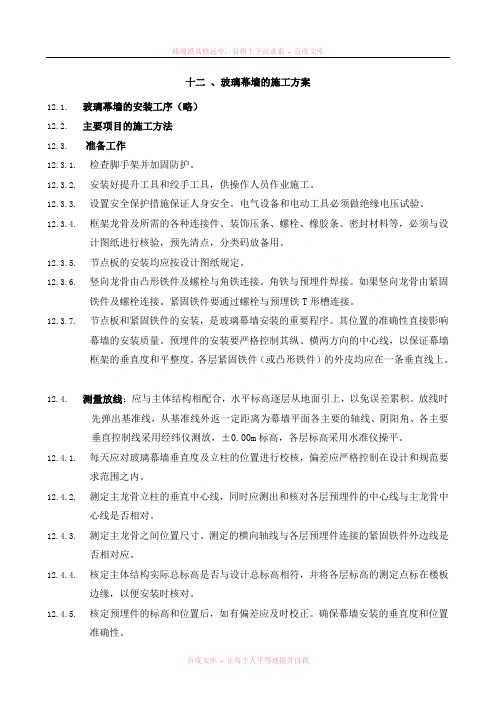

十二、玻璃幕墙的施工方案12.1.玻璃幕墙的安装工序（略）12.2.主要项目的施工方法12.3.准备工作12.3.1.检查脚手架并加固防护。
12.3.2.安装好提升工具和绞手工具，供操作人员作业施工。
12.3.3.设置安全保护措施保证人身安全。
电气设备和电动工具必须做绝缘电压试验。
12.3.4.框架龙骨及所需的各种连接件、装饰压条、螺栓、橡胶条、密封材料等，必须与设计图纸进行核验，预先清点，分类码放备用。
12.3.5.节点板的安装均应按设计图纸规定。
12.3.6.竖向龙骨由凸形铁件及螺栓与角铁连接。
角铁与预埋件焊接。
如果竖向龙骨由紧固铁件及螺栓连接。
紧固铁件要通过螺栓与预埋铁T形槽连接。
12.3.7.节点板和紧固铁件的安装，是玻璃幕墙安装的重要程序。
其位置的准确性直接影响幕墙的安装质量。
预埋件的安装要严格控制其纵、横两方向的中心线，以保证幕墙框架的垂直度和平整度。
各层紧固铁件（或凸形铁件）的外皮均应在一条垂直线上。
12.4.测量放线：应与主体结构相配合，水平标高逐层从地面引上，以免误差累积。
放线时先弹出基准线，从基准线外返一定距离为幕墙平面各主要的轴线、阴阳角、各主要垂直控制线采用经纬仪测放，±0.00m标高，各层标高采用水准仪操平。
12.4.1.每天应对玻璃幕墙垂直度及立柱的位置进行校核，偏差应严格控制在设计和规范要求范围之内。
12.4.2.测定主龙骨立柱的垂直中心线，同时应测出和核对各层预埋件的中心线与主龙骨中心线是否相对。
12.4.3.测定主龙骨之间位置尺寸。
测定的横向轴线与各层预埋件连接的紧固铁件外边线是否相对应。
12.4.4.核定主体结构实际总标高是否与设计总标高相符，并将各层标高的测定点标在楼板边缘，以便安装时核对。
12.4.5.核定预埋件的标高和位置后，如有偏差应及时校正。
确保幕墙安装的垂直度和位置准确性。
12.5.立柱的安装：在立柱安装就位前，应预先装配好以下的连接件。
玻璃幕墙工程施工方案工程名称：编制单位：四川三一工程建设（集团）有限公司项目部年月日施工组织设计(专项施工方案)报审表工程名称: 编号:1．基本要求(1)作业条件1)应编制幕墙施工组织设计，并严格按施工组织设计的顺序进行施工。
2)幕墙应在主体结构施工完毕后开始施工。
对于高层建筑的幕墙，实因工期需要，应在保证质量与安全的前提下，可按施工组织设计沿高分段施工。
在与上部主体结构进行立体交叉施工幕墙时，结构施工层下方及幕墙施工的上方，必须采取可靠的防护措施。
3)幕墙施工时，原主体结构施工搭设的外脚手架宜保留，并根据幕墙施工的要求进行必要的拆改(脚手架内层距主体结构不小于300mm)。
如采用吊篮安装幕墙时，吊篮必须安全可靠4)幕墙施工时，应配备必要的安全可靠的起重吊装工具和设备。
5)当装修分项工程会对幕墙造成污染或损伤时，应将该项工程安排在幕墙施工之前施工，或应对幕墙采取可靠的保护措施。
6)不应在大风大雨气候下进行幕墙的施工。
当气温低于-5℃时不得进行玻璃安装，不应在雨天进行密封胶施工。
7)应在主体结构施工时控制和检查固定幕墙的各层楼(屋)面的标高、边线尺寸和预埋件位置的偏差，并在幕墙施工前应对其进行检查与测量。
当结构边线尺寸偏差过大时，应先对结构进行必要的修正；当预埋件位置偏差过大时，应调整框料的伺距或修改连结件与主体结构的连接方式。
(2)幕墙安装1)应采用(激光)经纬仪、水平仪、线锤等仪器工具，在主体结构上逐层投测框料与主体结构连接点的中心位置，X、y和Z轴三个方向位置的允许偏差为±1.0mm。
2)对于元件式幕墙，如玻璃为钢化玻璃、中空玻璃等现场无法裁割的玻璃，应事先检查玻璃的实际尺寸，如与设计尺寸不符，应调整框料与主体结构连接点中心位置。
或可按框料的实际安装位置(尺寸)定制玻璃。
3)按测定的连接点中心位置固定连结件，确保牢固。
4)单元式幕墙安装宜由下往上进行。
元件式幕墙框料宜由上往下进行安装。
玻璃幕墙工组织方1）总则a. 适用范围本工艺适用于非抗震设计或6〜8度抗震设计的建筑高度不大于150m的民用建筑玻璃幕墙（以下简称玻璃幕墙）工程的制作、安装施工及验收。
幕墙工程的设计、制作和安装施工的全过程应实行质量控制，幕墙工程的制作与安装，应制订质量控制标准。
b. 编制参考标准及规范玻璃幕墙的材料、设计、制作和安装施工及验收，除应符合本规范的规定外，尚应符合国家现行有关标准、规范的规定。
《玻璃幕墙工程技术规范》（JGJ 102—96）《点式玻璃幕墙工程技术规范》（CECS 127：2001）《建筑幕墙》（JG 3035）2）术语、符号a. 建筑幕墙：由金属构架与板材组成的、不承担主体结构荷载与作用的建筑外维护结构。
b. 玻璃幕墙：由金属构架与玻璃板组成的建筑外维护结构。
c. 隐框玻璃幕墙：金属框架构件全部不显露在外表面的玻璃幕墙。
d. 结构胶：半隐框和全隐框玻璃幕墙中玻璃与铝合金构件、玻璃板与玻璃板之间结构受力粘结用的高模数中性硅酮密封材料。
e. 硅酮耐候胶：幕墙嵌缝用的低模数中性硅酮密封材料。
f. 双面胶带：控制结构胶的设计位置和厚度用的二面涂胶的聚胺基甲酸乙脂和聚乙烯低发泡材料。
g. 接触腐蚀：两种不同的金属接触时发生的电化学腐蚀。
h. 相容性：黏结密封材料与其他材料接触时，不发生影响黏结密封材料黏结性的物理化学变化的性能。
3）施工准备a. 审查设计图纸是否完整、齐全；b. 审查设计图纸与说明书在内容上是否一致，以及设计图纸与其各组成部分之间有无矛盾和错误；c. 审查建筑图、结构图与幕墙设计施工图纸在几何尺寸、坐标、标高、说明等方面是否一致，技术要求是否正确。
d. 审查幕墙工程的生产工艺流程和技术要求，掌握土建施工质量是否满足幕墙施工的要求；e. 复核幕墙各组件的强度、刚度和稳定性是否满足要求；审查设计图纸中的工程复杂、施工难度大和技术要求高的幕墙分项，明确现有施工技术水平和管理水平能否满足工期和质量要求，拟采取可行的技术措施加以保证。
玻璃幕墙施工方案XX工程公司年月日1）总则a. 适用范围本工艺适用于非抗震设计或6~ 8度抗震设计的建筑高度不大于150m 的民用建筑玻璃幕墙（以下简称玻璃幕墙）工程的制作、安装施工及验收。
幕墙工程的设计、制作和安装施工的全过程应实行质量控制，幕墙工程的制作与安装，应制订质量控制标准。
b.编制参考标准及规范玻璃幕墙的材料、设计、制作和安装施工及验收，除应符合本规范的规定外，尚应符合国家现行有关标准、规范的规定。
《玻璃幕墙工程技术规范》（JGJ 102—96）《点式玻璃幕墙工程技术规范》（CECS 127：2001）《建筑幕墙》（JG 3035）2）术语、符号a.建筑幕墙：由金属构架与板材组成的、不承担主体结构荷载与作用的建筑外维护结构。
b.玻璃幕墙：由金属构架与玻璃板组成的建筑外维护结构。
c.明框玻璃幕墙：金属框架显露在外表面的玻璃幕墙。
d.半隐框玻璃幕墙：金属框架竖向或横向构件显露在外表面的玻璃幕墙。
e.隐框玻璃幕墙：金属框架构件全部不显露在外表面的玻璃幕墙。
f.全玻璃幕墙：由玻璃板和玻璃肋制作的玻璃幕墙。
g.点式玻璃幕墙：玻璃面板通过点支承装置与支承结构组成的幕墙。
h.玻璃面板：点式玻璃幕墙中直接承受外部作用并将其传递给支承装置的玻璃单元体。
单元体形成前称为玻璃板块。
i.支承装置：玻璃面板与支承结构或主体结构之间的连接装置。
它由连接件和爪件组成j.支承结构：连接支承装置与主体结构和结构体系。
k.组合幕墙：板材为玻璃、金属、石材等不同板材组成的建筑幕墙。
l.斜建筑幕墙：与水平面成大于75度小于90 度角的建筑幕墙。
m.单元建筑幕墙：由金属构架、各种板材组装成一层楼高单元板块的建筑幕墙。
n.小单元建筑幕墙：由金属副框、各种单块板材，采用金属挂钩与立柱、横梁连接的可拆装的建筑幕墙。
o.结构胶：半隐框和全隐框玻璃幕墙中玻璃与铝合金构件、玻璃板与玻璃板之间结构受力粘结用的高模数中性硅酮密封材料。
p.硅酮耐候胶：幕墙嵌缝用的低模数中性硅酮密封材料。
玻璃幕墙施工方案PPT
1. 引言
本文档旨在对玻璃幕墙施工方案进行详细描述和说明。
玻璃幕墙是现代建筑中常见的外墙装饰材料，具有美观、安全、节能等优点。
通过本文档，您将了解到玻璃幕墙的施工流程、材料选取、质量控制等方面的内容。
2. 施工流程
2.1 准备工作
在进行玻璃幕墙施工之前，需要进行一系列的准备工作，包括测量、设计、图纸确认等。
这些准备工作的目的是为了确保施工过程中能够按照设计要求进行。
2.2 材料采购及制造
根据设计要求，我们需要采购合适的玻璃、铝材等材料。
这些材料需要符合建筑规范标准，并经过质检合格后方可使用。
同时，一些特殊形状的玻璃还需要进行制造加工。
2.3 幕墙安装
玻璃幕墙的安装是一个复杂的过程，需要经过以下几个步骤：
•安装幕墙的骨架结构，通常采用铝合金材料。
•安装玻璃，可以采用干挂或湿贴的方式进行。
•进行密封处理，确保幕墙具有较好的防水、隔热性能。
•进行安全检查，确保幕墙的稳定性和安全性。
3. 材料选取与质量控制
3.1 玻璃选取
玻璃是玻璃幕墙的主要材料之一，对其选取应注意以下几个方面：
•透光性：玻璃的透光性能直接影响到建筑内部的采光情况。
•抗风压强度：根据建筑所在地的风压等级选择合适的强度等级的玻璃。
•隔声性能：合适的玻璃可以降低建筑内部的噪音。
•隔热保温：高效隔热的玻璃能够降低室内的能耗。
3.2 铝材选取
铝材是玻璃幕墙的骨架材料，选取合适的铝材对幕墙的稳定性和安全性至关重要。
在选取铝材时，需考虑以下几个因素：
•强度：铝材的强度足够，能够承受幕墙的荷载。
•防腐性能：铝材需要具备一定的防腐蚀性能，以保证幕墙的使用寿命。
•表面处理：铝材的表面可以进行阳极氧化处理，增加其耐候性和装饰性。
3.3 质量控制
在施工过程中，质量控制是至关重要的。
通过严格的质量控制措施，能够确保玻璃幕墙的质量符合设计要求。
质量控制措施包括：
•对材料的质检，确保供应商提供的材料符合要求。
•施工过程中的工序检查，确保每个环节的质量得到控制。
•最终施工验收，对整个玻璃幕墙进行综合检查。
4. 安全措施
玻璃幕墙的施工过程存在一定的危险因素，因此需要采取一系列的安全措施来保障工人的安全。
常见的安全措施包括：
•工人必须佩戴安全帽、安全绳等防护装备。
•工作现场设置警示标志，提醒周围人员注意安全。
•工人需定期进行安全教育和培训，提升安全意识。
5. 总结
通过本文档，我们对玻璃幕墙施工方案进行了详细的描述和说明。
玻璃幕墙的施工流程、材料选取、质量控制和安全措施是保证玻璃幕墙质量的关键。
希望本文档对您了解和实施玻璃幕墙施工提供帮助。
如有任何疑问，请随时与我们联系。
