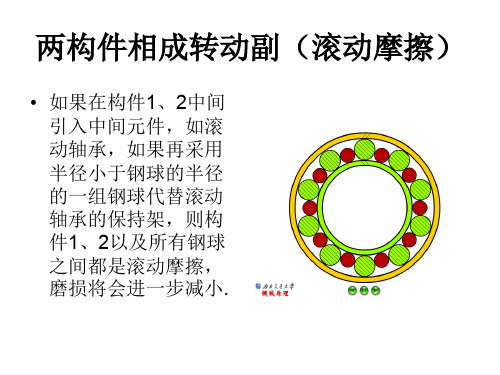

100张机械原理动态图，收藏备用！▲轴承摩擦原理▲机械手臂▲涡轮变速箱▲差速器球齿机机构来一张机械前言以前发过的老图，齿轮、梁板、凸轮、滑轨……看似简单的零部件，被天才工程师巧妙地组合到一起，就能精确完成各类复杂的工作。
机械动态图用一种简短的动画方式清晰的表达出了机械动作、原理和制作过程，令人神往，堪称机械行业的最美写真图，喜欢机械人的往往看后喜欢的不得了！飞机的星型发动机▼四冲发动机▼单曲轴对置活塞式发动机直升机▼双直列八缸蒸汽发动机▼凸轮导轨机构▼斯特林发动机▼水平对置发动机▼缝纫机▼机械手▼滑块机构▼夹具▼飞机发动机▼破碎机▼凸轮式间歇运动机构▼带传动▼齿轮传动▼喜欢吗小编想听到你的声音最后再来一个能看分钟的动图▲100多年前，古老自鸣钟的自动报时小鸟机构▲别小瞧一直原子笔，机械结构绝对不简单▲看到这个齿轮机构，心都碎了▲仔细看和琢磨才发现这个看似简单机构的奥妙▲凸轮还是齿轮？你分得清吗▲全自动小型冲锋枪的上弹、击发、退壳机构，看三分钟，才有完整连续的印象▲特殊的减速传动机构，有没有参考性？▲中学生用乐高积木营造的自动化世界▲周期性滑轨拨叉机构，巧妙而常用的机械结构▲细密的小型金属锁链就是这样高速形成的▲最清晰、完整的自动枪械（机枪）上弹、击发、退壳机构▲扭簧摆动机构，工程师既熟悉又陌生的机构▲连续摆、滑机构▲这一定是中国保定出品的机械手，保定府才玩铁球嘛▲鲁班自制飞鸟，骑乘游九州，不是传说哦▲让人发狂的异型齿轮机构，你能想象其中的三维啮合和运行状态吗▲除了炫技，这个齿轮机构实在没有卵用▲德国人菲加士·汪克尔在上世纪初发明的转子发动机▲数一数，这是多少缸、多少气门的发动机▲机械工程师给妻子的戒指，每次吵架狂怒可以转动几下静一静，败败火，结果……更抓狂了▲磁性软泥吞没小铁球，只要在软泥中添加细细的氧化铁粉就可以制成这样神奇的自带吞噬功能的磁性泥了。
▲好麻利，看着手疼▲原来这就是装冰淇淋的蛋卷▲开锁过程原来是这样的▲火车头原理▲电梯门（原来电梯门是这样开关的啊）▲一排排子弹的自动生产过程▲红通通的玻璃瓶加工过程▲螺旋状的通心粉就是这样被制造出来的▲晾衣架一次成型▲一张图看懂电风扇的结构▲两种液体勾兑的神奇▲神奇的家具▲木质模仿水波▲星型发动机工作原理▲飞机的星形发动机▲缝纫机▲舰炮弹药装填系统▲汽车等速万向节▲V 型发动机——汽缸排列在成一定角度的两个平面上，V6发动机▲直列式发动机——它的汽缸肩并肩地排成一排，L4发动机，一般的车都用▲水平对置式发动机——汽缸排列在发动机相对的两个平面上，保时捷911用的是这种的6缸▲马耳他十字机芯——用于控制时钟的秒针运动▲斯特林发动机▲铁链制作原理▲拉链工作原理▲无管虹吸原理▲确认就这样悄悄的进村吗▲简直是脑洞大开，打火机和火柴结婚后▲这只手确认一直动下去，大拇指表示不满给你一张机械图纸，你认识多少？我平台致力于好文推送，平台图文视频均来源网络，不代表平台观点和不对其真实性负责，仅供参考。
50个经典机械结构动图赏析，明白了很多机械原理1.落锤（Drop hammer）输入：绿色皮带轮轴绿色轴和红色空心轴间有一个滑键。
黄色滑块的上下运动取决绿色杆。
2.摩擦压力机1（Friction press 1）输入：绿色皮带轮轴绿色轴和红色空心轴之间有一个滑键。
蓝色盘-螺钉交替性地与两个红色盘接触。
黄色滑块的上下运动由紫色杆控制。
滑块在行程的最低位置达到最大速度，最高位置达到最大速度。
粉色制停器决定滑块的最高位置。
3.摩擦压力机2（Friction press 2）输入：中心小齿轮紫色盘携带四个齿轮和两个辊柱。
辊柱交替性地与黄色盘接触，并且给螺钉往复运动。
对映蓝色螺母-滑块机制的上，下，驻留运动，杆有三个不同位置。
有一个制停器在盘驻留时保持其静止，未显示。
4.手动冲床1（Hand punch machine 1）齿轮传动和滑块-曲柄机制的结合。
5.手动冲床2（Hand punch machine 2）盘形凸轮和线性往复运动从动件。
6.手动剪切机1（Hand shearing machine 1）使用了一个行星齿轮。
手动力量施加在卫星齿轮上。
其它齿轮固定。
上方的工具台固定在载体上。
7.手动剪切机2（Hand shearing machine 2）使用了一个四连杆机制。
手动力量施加在一个曲柄上。
上方的工具台固定在其它曲柄上。
8.脚踏剪切机1（Foot shearing machine 1）蓝色滑块由一个滑块曲柄机制驱动。
曲柄是紫色的脚踏杆。
橙色低剪切片固定在机制基座。
红色上剪切片有斜刃，可降低剪切力。
9.脚踏剪切机2（Foot shearing machine 2）蓝色滑块由一个六杆机制驱动。
绿色滑块的运动轨道在蓝色滑块上。
橙色低剪切片固定在机制基座。
红色上剪切片有斜刃，可降低剪切力。
10.台木锯1（Table wood saw 1）橙色圆刀片的位置调整运动：使用粉色螺母进行上下运动。
马达由粉色销调整。
经典机械结构动图赏析第十六期来自越南的设计师Nguyen Duc Thang在业余时间，使用Inventor绘制了1700多个经典机械结构，并将其制作为动态仿真视频，目的是让更多初学者了解这些机械结构的运动原理。
由于这些视频发布在国外视频网站，国内基本无缘访问，微小网决定在今后逐一将这些视频发布出来，并加上翻译说明，方便各位设计师的学习和研究。
这1700多个经典机械结构中，有大量的机械结构并不是常见的，但是却包含着精密的机械知识，有非常高的学习价值。
由于微小网编辑才疏学浅，对这些机械结构的翻译和解释并不准确，微小网欢迎大家通过评论、邮件等方式发布更详细的结构解析文字。
同时，我们也欢迎各位设计师将这些机械结构只作为3D模型，方便其他人的学习和理解。
微小网对发布详细文字解说的设计师奖励20-50微积分/次，对发布包含运动仿真机械结构3D模型的设计师奖励100微积分/次。
经典机械结构动图赏析第十六期，行星传动3a、行星传动3b、齿轮齿条联动机构3、凸轮和齿轮机构12、凸轮控制行星齿轮1、凸轮控制行星齿轮2、凸轮和齿轮机构1、凸轮机构的平面运动3、筒形凸轮和螺旋齿轮1、筒形凸轮和螺旋齿轮2等共10个。
1.行星传动3a（Planetary drive 3a）齿数Z1的蓝色输入齿轮周期性规律旋转。
行星传动的载体是橙色曲柄。
齿数Z2的黄色卫星齿轮不规律旋转。
如果Z1=n*Z2，输入曲柄旋转n圈，蓝色齿轮旋转1圈。
在这里n=2。
2.行星传动2（Planetary drive 3b）行星齿轮的输入载体是橙色曲柄的周期性规律旋转。
齿数Z2的黄色卫星齿轮以及黄色开槽杆相互固定。
粉色滑块绕固定轴摆动。
齿数Z1的蓝色内齿轮旋转不规律。
如果Z1=n*Z2，输入曲柄旋转n圈，蓝色齿轮旋转1圈。
在这里n=2.3.齿轮齿条联动机构2（Gear，rack and linkage mechanism 2）绿色曲柄、黄色齿条块以及蓝色圆盘构成一个滑槽机构。
《经典机械结构动图赏析》第65——132期p经典机械结构动图赏析第132期--线性求积仪等经典机械结构动图赏析第132期，将极坐标转化成直角坐标、三等分角罗盘、定极求积仪1、线性求积仪、平面运动控制1a、平面运动控制1b、平面运动控制2a、平面运动控制2b、平面运动控制1c、平面运动控制1d等共十个。
pengdandan # 2016-07-02经典机械结构动图赏析第131期--平面运动控制等经典机械结构动图赏析第131期，平面运动控制2c、空间运动控制1、锥形车削附件1、尾座偏移锥形车削、锥形车削附件2、使用复合滑块的锥形车削1、使用复合滑块的锥形车削2、锥形螺纹车削1、锥形螺纹车削2、锥形螺纹车削3等共十pengdandan # 2016-06-28经典机械结构动图赏析第130期--涡轮齿条传动等经典机械结构动图赏析第一百三十期，链传动5D、链传动5E、链传动5F、绘制螺旋工具、双凸轮机制2、圆柱凸轮机制BR2、涡轮齿条传动4、电缆增加机制、联杆增加机制、联杆倍增机制1、连杆平方根机制1等共十个。
pengdandan # 2016-06-28经典机械结构动图赏析第129期--凸轮和齿轮机制经典机械结构动图赏析第一百二十九期，凸轮和齿轮机制10、齿轮和联动机制4、弹簧联动机制3、携带2从动件的凸轮机制、凸轮和曲柄滑块机制6、双凸轮机制1、凸轮和齿轮机制1、齿轮和联动机制15、链传动3E、链传动3F等共十个。
peter # 2016-06-13engdandan # 2016-04-17经典机械结构动图赏析第128期--凸轮和齿轮机制等经典机械结构动图赏析第一百二十八期，行星齿轮传动E2轨迹、行星齿轮传动E2b轨迹、行星齿轮传动E1.1轨迹、鲁洛三角形绘制梯形、齿条和联动机制1、凸轮和曲柄滑块机制1、凸轮和余弦机制1、凸轮和齿轮机制7、凸轮和齿轮机制8、凸轮和齿轮机制9等共十个。
pengdandan # 2016-04-17经典机械结构动图赏析第127期--行星齿轮传动A4轨迹等经典机械结构动图赏析第一百二十七期，行星齿轮传动A4轨迹、行星齿轮传动A4c轨迹、行星齿轮传动A4r轨迹、行星齿轮传动A4m 轨迹、行星齿轮传动A4mb轨迹、行星齿轮传动A3b轨迹、行星齿轮传动A2.1、行星齿轮传动B1轨迹、行星齿轮传动B3轨迹、行星齿轮传动E1轨迹等共十个。
经典机械结构动图赏析第六十八期来自越南的设计师Nguyen Duc Thang在业余时间，使用Inventor绘制了1700多个经典机械结构，并将其制作为动态仿真视频，目的是让更多初学者了解这些机械结构的运动原理。
由于这些视频发布在国外视频网站，国内基本无缘访问，微小网决定在今后逐一将这些视频发布出来，并加上翻译说明，方便各位设计师的学习和研究。
这1700多个经典机械结构中，有大量的机械结构并不是常见的，但是却包含着精密的机械知识，有非常高的学习价值。
由于微小网编辑才疏学浅，对这些机械结构的翻译和解释并不准确，微小网欢迎大家通过评论、邮件等方式发布更详细的结构解析文字。
同时，我们也欢迎各位设计师将这些机械结构只作为3D模型，方便其他人的学习和理解。
微小网对发布详细文字解说的设计师奖励20-50微积分/次，对发布包含运动仿真机械结构3D模型的设计师奖励100微积分/次。
经典机械结构动图赏析第六十八期，双曲柄滑块机构、滑槽成形机构1、滑槽成形机构2、滑槽成形机构3、延长行程长度机构3、弯曲滑槽机构、滑槽机构4、滑槽机构5、正弦机构1、正弦机构2等共10个。
1.双曲柄滑块机构（Double slider crank mechanism）粉色滑块在黄色滑块上移动。
后者在固定跑道上移动。
两个滑块均被红色驱动轴驱动。
在不同阶段它们的死角有些不同。
此机制可应用于线材弯曲机。
2.滑槽成形机构1（Shaper with Coulisse mechanism 1）往复运动中工作行程比返回行程短。
3.滑槽成形机构2（Shaper with Coulisse mechanism 2）往复运动中工作行程比返回行程短。
4.滑槽成形机构3（Shaper with Coulisse mechanism 3）往复运动中工作行程比返回行程短。
5.延长行程长度机构3（Mechanism for increasing stroke length 3）输入：橙色曲柄规律旋转输出：可调行程的灰色杆直线往复运动低位黄色滑块通过旋转接头与粉色滑块连接。
经典机械结构动图赏析第七十八期来自越南的设计师Nguyen Duc Thang在业余时间，使用Inventor绘制了1700多个经典机械结构，并将其制作为动态仿真视频，目的是让更多初学者了解这些机械结构的运动原理。
经典机械结构动图赏析第七十八期，盘形凸轮机构DF10a、盘形凸轮机构DF10b、盘形凸轮机构DF10c、盘形凸轮机构DF10e、盘形凸轮机构DF8d、盘形凸轮机构DF8e、凸轮驱动压力机、固定凸轮机构4、固定凸轮机构5、盘形凸轮装配等共十个。
1.盘形凸轮机构DF10a（Disk cam mechanism DF10a）由于偏心圆凸轮，从动件做谐波运动。
2.盘形凸轮机构DF10b（Disk cam mechanism DF10b）鲁洛三角形凸轮。
旋转中心和曲线三角形的中心共点。
凸轮旋转一周，从动件分别向前向后运动三次。
3.盘形凸轮机构DF10c（Disk cam mechanism DF10c）鲁洛三角形。
凸轮旋转一周，从动件向前向后运动一次，在每次行程结束有短暂驻留。
行程长度=DB4.盘形凸轮机构DF10e（Disk cam mechanism DF10e）鲁洛三角形。
凸轮旋转一周，从动件向前向后运动一次，在每次行程结束有长驻留。
行程长度=DB+R5.盘形凸轮机构DF8d（Disk cam mechanism DF8d）双凸轮。
主凸轮是红色的。
添加黄色凸轮是为了凸轮几何闭合，作用是维持每个辊柱和凸轮的永久性接触。
6.盘形凸轮机构DF8e（Disk cam mechanism DF8e）双凸轮。
主凸轮是红色的。
添加黄色凸轮是为了凸轮几何闭合，作用是维持从动件平面与凸轮的永久性接触。
7.凸轮驱动压力机（Cam driven press）与触发器机构结合的凸轮提供高压。
8.固定凸轮机构4（Fixed cam mechanism 4）黄色凸轮是固定的。
蓝色从动件在输入曲柄的凹槽中移动。
紫色滑块做往复运动，在最左边有驻留。
