六种机械结构的⼯作原理动图，这次真的懂了！1、袋式除尘器原理图袋式除尘器是⼀种⼲式滤尘装置。
它适⽤于捕集细⼩、⼲燥、⾮纤维性粉尘。
滤袋采⽤纺织的滤布或⾮纺织的毡制成，利⽤纤维织物的过滤作⽤对含尘⽓体进⾏过滤，当含尘⽓体进⼊袋式除尘器后，颗粒⼤、⽐重⼤的粉尘，由于重⼒的作⽤沉降下来，落⼊灰⽃，含有较细⼩粉尘的⽓体在通过滤料时，粉尘被阻留，使⽓体得到净化。
2、滑块带滑块的经典模具结构动画原理图滑块是在模具的开模动作中能够按垂直于开合模⽅向或与开合模⽅向成⼀定⾓度滑动的模具组件。
当产品结构使得模具在不采⽤滑块不能正常脱模的情况下就得使⽤滑块了。
3、精密塑料模具，热流道模具，内外⽛塑料模具因没有浇道系统冷却时间的限制，制件成型固化后便可及时顶出。
许多⽤热流道模具⽣产的薄壁零件成型周期可在5秒钟以下。
4、螺旋洗砂机结构原理图通过设备内的螺旋装置对砂⽯料进⾏搅拌，从⽽使砂⽯料中的泥⼟与⽔进⾏混合，从设备上的流⼝排出，⽽砂⽯料则在螺旋装置的作⽤下被逐步筛选，从顶端的出料⼝排出，从⽽实现了砂⽯料的清洗筛选效果。
5、免冲⽔⼩便器结构⽰意动画原理图其⼯作原理是：当尿液流经隔臭装置后，密封挡板⾃动开启闭合。
密封挡板结合⾃⽣的重⼒形成了良好的密封，完全阻隔下⽔管道异味的上返。
且在零下20度-零上60度之间都可以开启闭合，保证了隔臭装置的正常运⾏，其产品使⽤寿命在六⾄七年。
6、直径800mm碳钢振动筛800型振动筛分机⼯作原理：振动筛分机是利⽤激振器（偏⼼块或偏⼼轴）产⽣的激振⼒，使筛体沿激振⼒⽅向作做周期性往复振动，物料在筛⾯上圆周跳动，通过不同的筛孔把不同规格的物料分级规整到所要求的筛⾯，汇集后输送到指定区域，以达到分级或脱介⽬的。
通过调整偏⼼块的重量可以调整振幅。
来源：cax360整理。

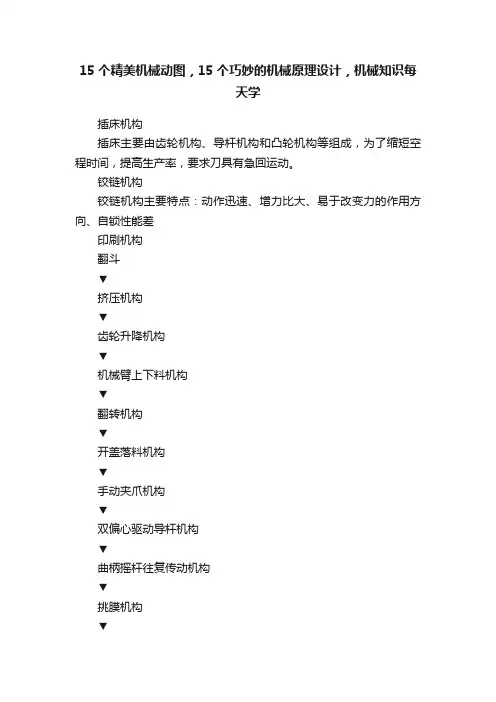

15个精美机械动图，15个巧妙的机械原理设计，机械知识每
天学
插床机构
插床主要由齿轮机构、导杆机构和凸轮机构等组成，为了缩短空程时间，提高生产率，要求刀具有急回运动。
铰链机构
铰链机构主要特点：动作迅速、增力比大、易于改变力的作用方向、自锁性能差
印刷机构
翻斗
▼
挤压机构
▼
齿轮升降机构
▼
机械臂上下料机构
▼
翻转机构
▼
开盖落料机构
▼
手动夹爪机构
▼
双偏心驱动导杆机构
▼
曲柄摇杆往复传动机构
▼
挑膜机构
▼
凸轮与转动导杆组合机构
▼
用凸轮调节圆锥齿轮的输出轴转速机构▼。

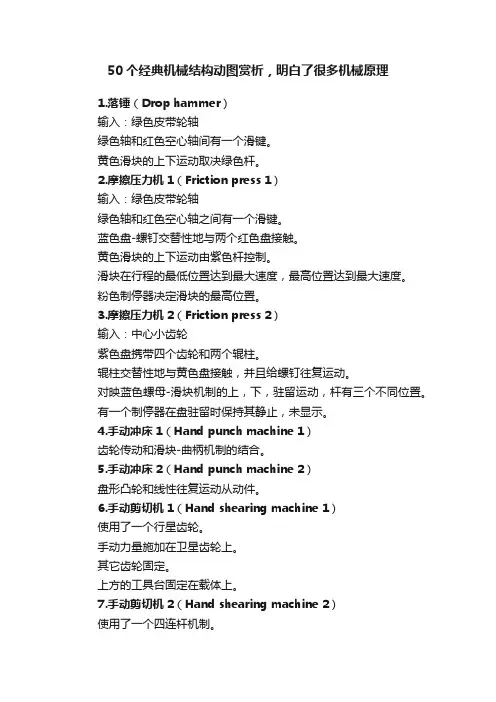

50个经典机械结构动图赏析，明白了很多机械原理1.落锤（Drop hammer）输入：绿色皮带轮轴绿色轴和红色空心轴间有一个滑键。
黄色滑块的上下运动取决绿色杆。
2.摩擦压力机1（Friction press 1）输入：绿色皮带轮轴绿色轴和红色空心轴之间有一个滑键。
蓝色盘-螺钉交替性地与两个红色盘接触。
黄色滑块的上下运动由紫色杆控制。
滑块在行程的最低位置达到最大速度，最高位置达到最大速度。
粉色制停器决定滑块的最高位置。
3.摩擦压力机2（Friction press 2）输入：中心小齿轮紫色盘携带四个齿轮和两个辊柱。
辊柱交替性地与黄色盘接触，并且给螺钉往复运动。
对映蓝色螺母-滑块机制的上，下，驻留运动，杆有三个不同位置。
有一个制停器在盘驻留时保持其静止，未显示。
4.手动冲床1（Hand punch machine 1）齿轮传动和滑块-曲柄机制的结合。
5.手动冲床2（Hand punch machine 2）盘形凸轮和线性往复运动从动件。
6.手动剪切机1（Hand shearing machine 1）使用了一个行星齿轮。
手动力量施加在卫星齿轮上。
其它齿轮固定。
上方的工具台固定在载体上。
7.手动剪切机2（Hand shearing machine 2）使用了一个四连杆机制。
手动力量施加在一个曲柄上。
上方的工具台固定在其它曲柄上。
8.脚踏剪切机1（Foot shearing machine 1）蓝色滑块由一个滑块曲柄机制驱动。
曲柄是紫色的脚踏杆。
橙色低剪切片固定在机制基座。
红色上剪切片有斜刃，可降低剪切力。
9.脚踏剪切机2（Foot shearing machine 2）蓝色滑块由一个六杆机制驱动。
绿色滑块的运动轨道在蓝色滑块上。
橙色低剪切片固定在机制基座。
红色上剪切片有斜刃，可降低剪切力。
10.台木锯1（Table wood saw 1）橙色圆刀片的位置调整运动：使用粉色螺母进行上下运动。
马达由粉色销调整。
1⼤波涡轮蜗杆传动机械动图来袭，很多机械结构在⽤此结构蜗轮传动绿⾊齿轮和粉⾊蜗杆的轴线倾斜90°⾓。
蜗杆的头数为1，齿轮齿数为3。
输⼊端是蜗杆蠕⾍。
传动⽐为3。
这是⼀种⾃锁传动，传动⽐⼩。
齿轮不能作为输⼊。
输出旋转不平稳，因为齿轮齿廓设计不佳。
升降台1蓝⾊电机通过蜗杆传动使两个橙⾊轴反向旋转。
由于切线机构，固定在轴上的橙⾊曲柄可上下移动绿⾊⼯作台。
同时施加在桌⼦所有四条腿上的⼒使桌⼦容易移动。
升降台2蓝⾊电机通过蜗杆传动使三个黄⾊杠杆同步上下旋转。
杠杆通过紫⾊连杆上下移动绿⾊桌⼦。
后者对称布置，帮助桌⼦垂直移动，同时保持⽔平，尽管桌⼦没有任何垂直跑道。
三⽖⾃定⼼卡盘转动粉⾊蜗杆，通过绿⾊滑块和灰⾊块(齿轮和凹槽盘)径向移动三个蓝⾊钳⼝，以夹紧或释放⼯件(未显⽰)。
蜗杆传动的⾃锁特性有助于稳定夹紧⼯件。
再看⼀下⽰意图↓↓车床⽤半螺母轴螺母通过蓝⾊槽⾯凸轮与丝杠啮合，该机构⽤于转动螺纹。
⽴式钻床的⼯作台升降机构转动粉红⾊轴以升⾼或降低⼯作台。
由于粉红⾊的蜗杆⾃锁，重⼒不能使⼯作台向下移动。
⼯作台可以围绕机器杆转动。
调整后⽤绿⾊螺丝固定⼯作台。
蓝⾊齿轮是⼀种螺旋形齿轮，与斜齿的紫罗兰齿条啮合。
车削多头螺纹灰⾊⼯件有两个起始螺纹，⼀个是蓝⾊，另⼀个是粉红⾊。
先车削蓝⾊然后粉红⾊。
从蜗杆⼀端移动到另⼀端：拉动红⾊销钉，将⼯件旋转A度。
并释放销钉。
A= 360/NN：头数，这⾥N=2。
车床上⾯对庞⼤⼯件的装置⼯件固定在车床⼗字滑块上，黄⾊主体通过其带尾固定在车床主轴上。
粉红⾊蜗杆与床⾝有旋转关节。
紫⾊螺母蜗轮与蜗杆啮合，可以绕着⾝体的横轴和蜗杆旋转。
橙⾊⼗字螺钉与螺母蜗轮的内螺纹啮合，固定在蓝⾊滑块上，滑块上装有红⾊⼑具。
绿⾊换挡杆控制的青⾊离合器与蜗杆有滑动键连接。
棕⾊半离合器固定在车床底座上(静⽌)。
黄⾊半离合器固定在黄⾊齿轮上，接受车床进给齿轮箱的运动。
当车床主轴旋转时(未显⽰其传动系)，红⾊⼑具沿着阿基⽶德螺线移动，以⾯向⼯件。

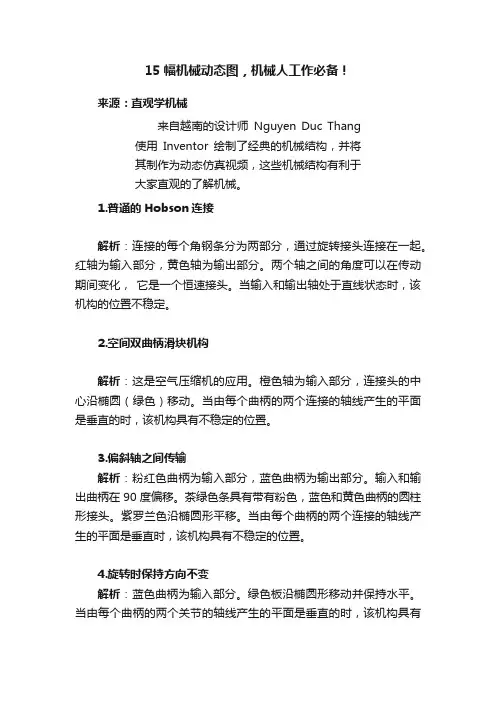

15幅机械动态图，机械人工作必备！来源：直观学机械来自越南的设计师Nguyen Duc Thang使用Inventor绘制了经典的机械结构，并将其制作为动态仿真视频，这些机械结构有利于大家直观的了解机械。
1.普通的Hobson连接解析：连接的每个角钢条分为两部分，通过旋转接头连接在一起。
红轴为输入部分，黄色轴为输出部分。
两个轴之间的角度可以在传动期间变化，它是一个恒速接头。
当输入和输出轴处于直线状态时，该机构的位置不稳定。
2.空间双曲柄滑块机构解析：这是空气压缩机的应用。
橙色轴为输入部分，连接头的中心沿椭圆（绿色）移动。
当由每个曲柄的两个连接的轴线产生的平面是垂直的时，该机构具有不稳定的位置。
3.偏斜轴之间传输解析：粉红色曲柄为输入部分，蓝色曲柄为输出部分。
输入和输出曲柄在90度偏移。
茶绿色条具有带有粉色，蓝色和黄色曲柄的圆柱形接头。
紫罗兰色沿椭圆形平移。
当由每个曲柄的两个连接的轴线产生的平面是垂直时，该机构具有不稳定的位置。
4.旋转时保持方向不变解析：蓝色曲柄为输入部分。
绿色板沿椭圆形移动并保持水平。
当由每个曲柄的两个关节的轴线产生的平面是垂直的时，该机构具有不稳定的位置。
5.锥齿轮传动的方位推进器解析：发动机扭矩通过两个锥齿轮传动到螺旋桨。
推力方向通过蜗杆传动来控制。
6.万向节结构的方位推进器解析：发动机扭矩通过两个双万向节接头传递到螺旋桨。
黄轴与垂直方向之间的角度为45度，这确保了恒定的速度传输。
推力方向通过蜗杆传动来控制。
7.Hobson接头结构的方位推进器解析：两个Hobson接头取代了普通方位推进器的两个锥齿轮传动。
推力方向由橙色杆控制。
8.曲线扩大和缩小解析：紫色部分在白色曲柄的燕尾槽中滑动。
当曲柄旋转紫色滑块轨迹曲线的点时，紫色曲线和黄色凸轮上的凹槽的中心曲线是相同的。
红色和绿色曲线可以被认为是从紫色曲线创建的，沿着曲柄曲线的两条曲线之间的距离是恒定的。
9.锁定平行四边形机制解析：红色的针脚将栅栏稳定地保持在其抬起位置。
50个经典机械结构模型动图，能设计出来就是机械⼤师了！来⾃越南的设计师Nguyen Duc Thang使⽤Inventor绘制了经典的机械结构，并将其制作为动态仿真视频，这些机械结构有利于⼤家直观地了解机械。
今天咱们分享⼀些在⼯作中常见的⼀些结构，你们要是认不出来！1.落锤2.摩擦压⼒机1输⼊：绿⾊⽪带轮轴绿⾊轴和红⾊空⼼轴之间有⼀个滑键。
蓝⾊盘-螺钉交替性地与两个红⾊盘接触。
黄⾊滑块的上下运动由紫⾊杆控制。
滑块在⾏程的最低位置达到最⼤速度，最⾼位置达到最⼤速度。
粉⾊制停器决定滑块的最⾼位置。
3.摩擦压⼒机2输⼊：中⼼⼩齿轮紫⾊盘携带四个齿轮和两个辊柱。
辊柱交替性地与黄⾊盘接触，并且给螺钉往复运动。
对映蓝⾊螺母-滑块机制的上，下，驻留运动，杆有三个不同位置。
有⼀个制停器在盘驻留时保持其静⽌，未显⽰。
4.⼿动冲床15.⼿动冲床26.⼿动剪切机17.⼿动剪切机28.脚踏剪切机19.脚踏剪切机210.台⽊锯111.台⽊锯212.翻转机制113.翻转机制214.传送机制115.并联给料机116.并联给料机217.可移动弹簧进料管18.零件定位19.推进带机制20.带进机构21.矫正砂轮装置22.成型机上切削齿轮1缆线和绿⾊盘接触的直接必须等于齿轮节圆直径。
蓝⾊盘上的孔的数量等于其齿数。
可以⽤齿轮齿条传动代替缆线，可避免缆线滑动。
23.成型机上切削齿轮2这种⽅法仅⽤于齿轮⼩模块m和⼩齿数z。
⼯具是齿条形状。
不需要转位。
携带⼯件的桌⼦的总位移必须⼤于╥*m*z。
24.便携式镗床1⾏星齿轮传动和螺母螺钉传动的结合。
携带螺母螺钉的蓝⾊轴为输⼊。
红⾊⼯具固定在粉⾊螺母滑块上，有⼩螺距的螺旋运动。
此机制⽤于⽐较困难在车床或镗床加⼯的⼤⼯件（玻璃）。
25.砂轮平衡1砂轮组件在两平⾏轴间。
如果组件静态不平衡，重⼒使得其质量中⼼在装配轴下。
移动绿⾊砝码到组件的燕尾槽内，将它们固定来获得平衡，然后再次测试组件。
26.砂轮平衡2砂轮组件在四个⾃由辊柱间。

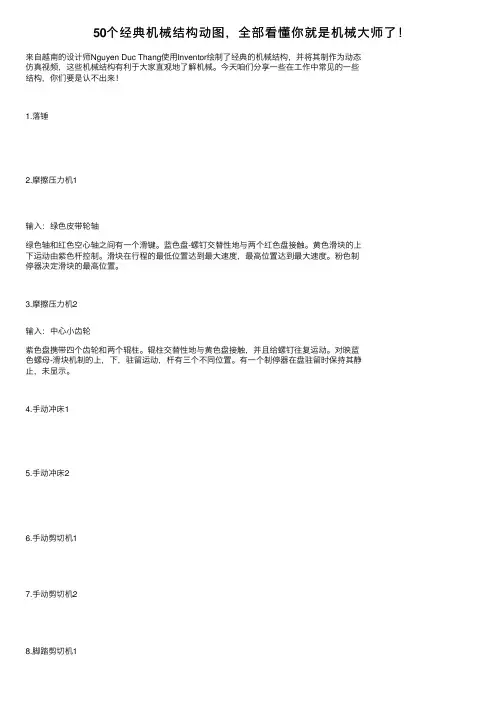

50个经典机械结构动图，全部看懂你就是机械⼤师了！来⾃越南的设计师Nguyen Duc Thang使⽤Inventor绘制了经典的机械结构，并将其制作为动态仿真视频，这些机械结构有利于⼤家直观地了解机械。
今天咱们分享⼀些在⼯作中常见的⼀些结构，你们要是认不出来！1.落锤2.摩擦压⼒机1输⼊：绿⾊⽪带轮轴绿⾊轴和红⾊空⼼轴之间有⼀个滑键。
蓝⾊盘-螺钉交替性地与两个红⾊盘接触。
黄⾊滑块的上下运动由紫⾊杆控制。
滑块在⾏程的最低位置达到最⼤速度，最⾼位置达到最⼤速度。
粉⾊制停器决定滑块的最⾼位置。
3.摩擦压⼒机2输⼊：中⼼⼩齿轮紫⾊盘携带四个齿轮和两个辊柱。
辊柱交替性地与黄⾊盘接触，并且给螺钉往复运动。
对映蓝⾊螺母-滑块机制的上，下，驻留运动，杆有三个不同位置。
有⼀个制停器在盘驻留时保持其静⽌，未显⽰。
4.⼿动冲床15.⼿动冲床26.⼿动剪切机17.⼿动剪切机28.脚踏剪切机19.脚踏剪切机210.台⽊锯111.台⽊锯212.翻转机制113.翻转机制214.传送机制115.并联给料机116.并联给料机217.可移动弹簧进料管18.零件定位19.推进带机制20.带进机构21.矫正砂轮装置22.成型机上切削齿轮1缆线和绿⾊盘接触的直接必须等于齿轮节圆直径。
蓝⾊盘上的孔的数量等于其齿数。
可以⽤齿轮齿条传动代替缆线，可避免缆线滑动。
23.成型机上切削齿轮2这种⽅法仅⽤于齿轮⼩模块m和⼩齿数z。
⼯具是齿条形状。
不需要转位。
携带⼯件的桌⼦的总位移必须⼤于╥*m*z。
24.便携式镗床1⾏星齿轮传动和螺母螺钉传动的结合。
携带螺母螺钉的蓝⾊轴为输⼊。
红⾊⼯具固定在粉⾊螺母滑块上，有⼩螺距的螺旋运动。
此机制⽤于⽐较困难在车床或镗床加⼯的⼤⼯件（玻璃）。
25.砂轮平衡1砂轮组件在两平⾏轴间。
如果组件静态不平衡，重⼒使得其质量中⼼在装配轴下。
移动绿⾊砝码到组件的燕尾槽内，将它们固定来获得平衡，然后再次测试组件。
26.砂轮平衡2砂轮组件在四个⾃由辊柱间。

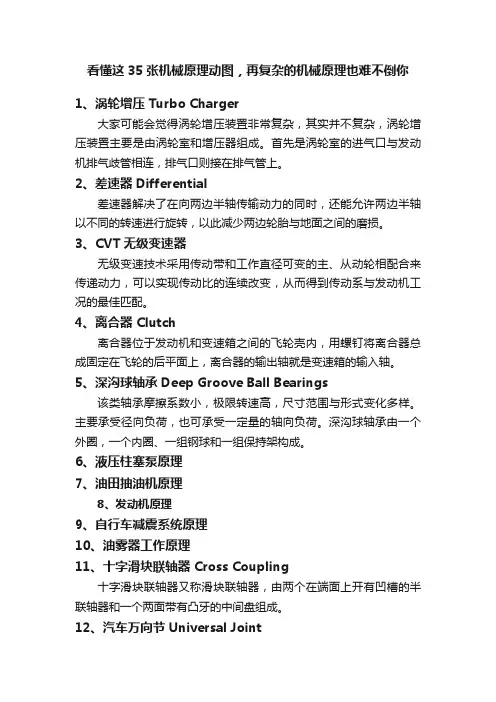

看懂这35张机械原理动图，再复杂的机械原理也难不倒你1、涡轮增压 Turbo Charger大家可能会觉得涡轮增压装置非常复杂，其实并不复杂，涡轮增压装置主要是由涡轮室和增压器组成。
首先是涡轮室的进气口与发动机排气歧管相连，排气口则接在排气管上。
2、差速器Differential差速器解决了在向两边半轴传输动力的同时，还能允许两边半轴以不同的转速进行旋转，以此减少两边轮胎与地面之间的磨损。
3、CVT无级变速器无级变速技术采用传动带和工作直径可变的主、从动轮相配合来传递动力，可以实现传动比的连续改变，从而得到传动系与发动机工况的最佳匹配。
4、离合器 Clutch离合器位于发动机和变速箱之间的飞轮壳内，用螺钉将离合器总成固定在飞轮的后平面上，离合器的输出轴就是变速箱的输入轴。
5、深沟球轴承Deep Groove Ball Bearings该类轴承摩擦系数小，极限转速高，尺寸范围与形式变化多样。
主要承受径向负荷，也可承受一定量的轴向负荷。
深沟球轴承由一个外圈，一个内圈、一组钢球和一组保持架构成。
6、液压柱塞泵原理7、油田抽油机原理8、发动机原理9、自行车减震系统原理10、油雾器工作原理11、十字滑块联轴器 Cross Coupling十字滑块联轴器又称滑块联轴器，由两个在端面上开有凹槽的半联轴器和一个两面带有凸牙的中间盘组成。
12、汽车万向节Universal Joint万向节即万向接头，是实现变角度动力传递的机件，用于需要改变传动轴线方向的位置，它是汽车驱动系统的万向传动装置的 '关节'部件。
13、曲柄连杆机构曲柄连杆机构的作用是提供燃烧场所，把燃料燃烧后气体作用在活塞顶上的膨胀压力转变为曲轴旋转的转矩，不断输出动力。
14、三级打气筒15、泥浆泵16、梯形控制臂后悬挂工作原理17、手枪开火的原理18、轴承摩擦原理19、螺旋桨发动机原理20、搅拌机工作原理21、激光镭雕原理22、密码打火机原理23、五缸发动机24、开锁演示25、冲压和机械手传送26、冲游标卡尺使用方法27、捡石机28、掘进机29、可下楼的滑板30、曲别针量产过程31、间歇运动机构有些机械需要其构件周期地运动和停歇。
