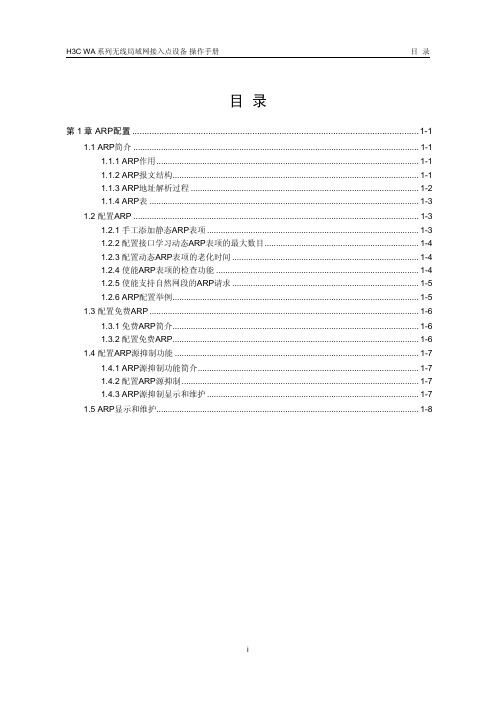

目录第1章 ARP配置.....................................................................................................................1-11.1 ARP简介............................................................................................................................1-11.1.1 ARP作用..................................................................................................................1-11.1.2 ARP报文结构...........................................................................................................1-11.1.3 ARP地址解析过程...................................................................................................1-21.1.4 ARP表.....................................................................................................................1-31.2 配置ARP............................................................................................................................1-31.2.1 手工添加静态ARP表项............................................................................................1-31.2.2 配置接口学习动态ARP表项的最大数目...................................................................1-41.2.3 配置动态ARP表项的老化时间.................................................................................1-41.2.4 使能ARP表项的检查功能........................................................................................1-41.2.5 使能支持自然网段的ARP请求.................................................................................1-51.2.6 ARP配置举例...........................................................................................................1-51.3 配置免费ARP.....................................................................................................................1-61.3.1 免费ARP简介...........................................................................................................1-61.3.2 配置免费ARP...........................................................................................................1-61.4 配置ARP源抑制功能..........................................................................................................1-71.4.1 ARP源抑制功能简介................................................................................................1-71.4.2 配置ARP源抑制.......................................................................................................1-71.4.3 ARP源抑制显示和维护............................................................................................1-71.5 ARP显示和维护..................................................................................................................1-8第1章 ARP配置1.1 ARP简介1.1.1 ARP作用ARP（Address Resolution Protocol，地址解析协议）是将IP地址解析为数据链路层地址的协议。
H3C 11n 无线接入点设备开局指导ISSUE 2.2日期：2008-10-08H 3C版权所有WA2220E-AG-TH 3C版权所有开局前言l 按照设备附带的安装指导安装控制器l 按照AP 设备附带的工作模式切换指导调试APl 明确项目共安装AP 数量,确认是否需要licensel 确保控制器和AP 版本的对应关系l 在安装之前要确保AP 已经在控制器上注册成功再上架安装,避免出现注册失败后,增加工作量H 3C版权所有n 11n 技术简介n WA2600E-AGN 系列产品介绍n 11n 网络勘测部署总则n WA2600E-AGN+AC （WX3024）组网及注册流程n WA2600E-AGN 的典型组网与配置n 相关资料下载途径目录H 3C版权所有H3C 版权请勿拷贝H3C 版权请勿拷贝802.11n 标准进展802.11n802.11a/g802.11b802.11H 3C版权所有3C权请勿贝H3C版权请贝802.11n是准4G技术无线通信技术的发展呈现三大趋势：宽带化、移动化和IP化版权所有H3C 版权拷贝权请勿贝802.11n 技术优势新无线密接入OFDM+MIMOC版权所H3C 版权请勿拷贝H3C 版权请勿拷贝802.11n 与a/b/g 标准的对比向下兼容11a 和11g 、11b向下兼容11b与11b/g 不兼容通过Wi-Fi 认证的产品之间可以互通兼容性300～600Mbps 54Mbps54Mbps11Mbps最高速率MIMO/OFDM CCK/OFDM OFDM CCK 编码技术153243无交叠信道100M 以上24.7M 24.7M 5.5M 有效带宽 5.725～5.850GHz5.15～5.850GHz5.475～5.725GHz2.4GHz ～2.4835GHz 2.4GHz ～2.4835GHz5.15～5.35GHz2.4GHz ～2.4835GHz工作频段2006年1月2003年6月1999年7月1999年7月发布时间802.11n （draft ）802.11g 802.11a 802.11b 标准H 3C版权所有H3C 版权请勿拷贝版权请勿802.11n 所使用的频段ISM 频段802.11b 、802.11g 、802.11n802.11a 802.11nH 3C版权所有H3C 版权请勿拷贝H3C 版权请勿拷贝11n 技术简介无线宽带业务呈现蓬勃发展趋势，高带宽、高覆盖的应用需求越来越强，11n 技术应运而生，可以满足无线局域网对网络带宽、服务质量、覆盖范围等指标更高的要求。

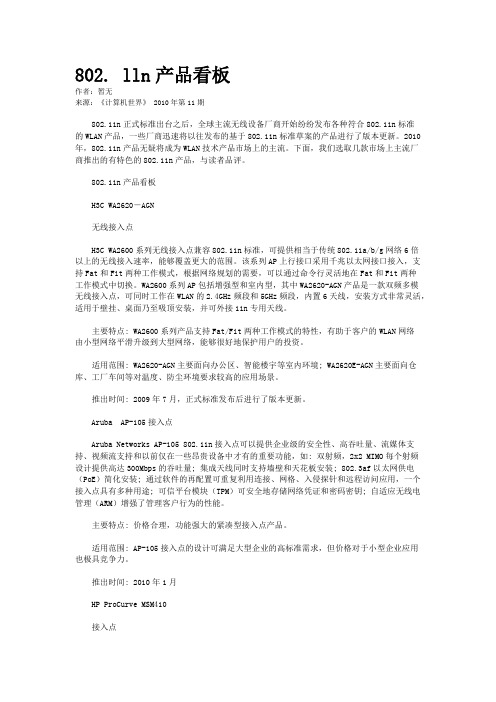

802. lln产品看板作者：暂无来源：《计算机世界》 2010年第11期802.11n正式标准出台之后，全球主流无线设备厂商开始纷纷发布各种符合802.11n标准的WLAN产品，一些厂商迅速将以往发布的基于802.11n标准草案的产品进行了版本更新。
2010年，802.11n产品无疑将成为WLAN技术产品市场上的主流。
下面，我们选取几款市场上主流厂商推出的有特色的802.11n产品，与读者品评。
802.11n产品看板H3C WA2620－AGN无线接入点H3C WA2600系列无线接入点兼容802.11n标准，可提供相当于传统802.11a/b/g网络6倍以上的无线接入速率，能够覆盖更大的范围。
该系列AP上行接口采用千兆以太网接口接入，支持Fat和Fit两种工作模式，根据网络规划的需要，可以通过命令行灵活地在Fat和Fit两种工作模式中切换。
WA2600系列AP包括增强型和室内型，其中WA2620-AGN产品是一款双频多模无线接入点，可同时工作在WLAN的2.4GHz频段和5GHz频段，内置6天线，安装方式非常灵活，适用于壁挂、桌面乃至吸顶安装，并可外接11n专用天线。
主要特点: WA2600系列产品支持Fat/Fit两种工作模式的特性，有助于客户的WLAN网络由小型网络平滑升级到大型网络，能够很好地保护用户的投资。
适用范围: WA2620-AGN主要面向办公区、智能楼宇等室内环境; WA2620E-AGN主要面向仓库、工厂车间等对温度、防尘环境要求较高的应用场景。
推出时间: 2009年7月，正式标准发布后进行了版本更新。
Aruba AP-105接入点Aruba Networks AP-105 802.11n接入点可以提供企业级的安全性、高吞吐量、流媒体支持、视频流支持和以前仅在一些昂贵设备中才有的重要功能，如: 双射频，2x2 MIMO每个射频设计提供高达300Mbps的吞吐量; 集成天线同时支持墙壁和天花板安装; 802.3af以太网供电（PoE）简化安装; 通过软件的再配置可重复利用连接、网格、入侵探针和远程访问应用，一个接入点具有多种用途; 可信平台模块（TPM）可安全地存储网络凭证和密码密钥; 自适应无线电管理（ARM）增强了管理客户行为的性能。
H3CWLAN详细配置教程1.环境准备：在开始配置之前，确保您已经准备好了H3CWLAN的硬件设备，并确保其与网络环境连接正常。
同时，您还需要准备一台电脑作为配置的终端设备，并安装好H3CWLAN的配置软件。
2.连接设备：将H3CWLAN设备与网络环境连接起来。
如果您是第一次配置H3CWLAN，可以通过网线将设备与路由器或交换机相连。
如果您已经完成了初次配置，可以通过无线方式连接到H3CWLAN设备。
3.登录管理界面：使用您的计算机打开配置软件，并输入默认的IP地址、用户名和密码来登录到H3C WLAN设备的管理界面。
默认的IP地址通常为“192.168.1.1”，用户名为“admin”，密码也是“admin”。
如果这些默认信息无法登录，您可以查阅设备的说明书来获取准确的登录信息。
4.基本配置：在管理界面中，您需要进行一些基本的配置，如设定设备的名称、时区、DNS服务器等。
这些配置可以根据您的实际需求进行调整。
同时，您还需要配置设备的无线网络参数，如SSID（无线网络名称）、加密方式、密码等。
这些参数将会决定您的无线网络的名称和访问权限。
5.网络设置：在设备的管理界面中，您还可以进行更高级的网络设置。
例如，您可以配置设备的网络地址转换（NAT）功能，用于将内部私有网络与外部公共网络之间进行通信；您还可以配置设备的动态主机配置协议（DHCP）服务，用于自动分配IP地址给无线客户端设备。
6.安全配置：H3CWLAN设备提供了多种安全功能，可以保护您的无线网络免受攻击和入侵。
您可以配置设备的访问控制列表（ACL）功能，用于限制无线客户端的访问权限；您还可以配置设备的入侵检测系统（IDS）功能，用于检测和阻止潜在的网络攻击。
7.高级功能：除了上述基本配置外，H3CWLAN设备还提供了一些高级功能，可以提升您的无线网络性能和用户体验。
例如，您可以配置设备的负载均衡功能，用于自动调整无线客户端的连接负载；您还可以配置设备的无线控制器功能，将多个无线接入点（AP）集中管理。
目录1 概述1.1 产品外观和接口1.2 验货2 安装准备2.1.1 检查安装条件2.1.2 准备安装工具3 安装AP3.1 墙面方式安装3.2 桌面方式安装3.3 吸顶方式安装3.4 连接电源3.4.1 通过PoE交换机方式供电3.4.2 通过PoE注入器方式供电3.4.3 本地供电3.5 指示灯4 AP相关配置4.1 AP出厂缺省配置4.2 登录到AP1 概述H3C WA2620-AGN无线局域网接入点设备是杭州华三通信技术有限公司最新研制的、遵循802.11n Draft2.0标准的高性能双频千兆无线局域网接入点设备。
与传统802.11a/b/g AP（Access Point，无线接入点）产品相比，WA2620-AGN设备可以大大提高无线接入速率，同时还能覆盖更大的空间范围。
WA2620-AGN设备既可以作为瘦AP （Fit AP），与H3C无线控制器/有线无线一体化交换机配合组网，也可以作为胖AP（FAT AP）独立进行组网，为WLAN用户提供无线接入服务。
WA2620-AGN热点应用的典型组网如图1-1所示。
图1-1 热点应用的典型组网示意图1.1 产品外观和接口图1-2 产品外观和接口表1-1 接口和配件表1-2 重量、尺寸及功耗1.2 验货在打开包装盒前，请确认包装盒外观完好，无严重损坏、浸水现象。
开箱过程中，不要过分用力或使包装盒中物品受到撞击，否则可能损坏盒中器件。
如打开包装盒过程中发现包装盒被锈蚀或浸水，应立即停止开箱，查明原因，向设备供应商反馈。
验货时如发现缺货、错货、多发、货物有损坏的现象，请在3日内反馈给当地设备供应商。
2 安装准备2.1.1 检查安装条件在准备安装之前，还应该对设备的安装条件进行检查，以保证设备长期处于良好的运行环境之中。
可从以下方面对安装条件进行检查。
1. 安装选址高温、多尘、有害气体、易燃、易爆、易受电磁干扰（大型雷达站、发射电台、变电站）及电压不稳、震动大或强噪声的环境不利于设备的工作，设备不要安装在这样的环境中。
H3C WA2610X-GNP无线接入点设备安装指导杭州华三通信技术有限公司资料版本：5PW103-20101126Copyright © 2009-2010 杭州华三通信技术有限公司及其许可者版权所有，保留一切权利。
未经本公司书面许可，任何单位和个人不得擅自摘抄、复制本书内容的部分或全部，并不得以任何形式传播。
H3C、、Aolynk、、H3Care、、TOP G、、IRF、NetPilot、Neocean、NeoVTL、SecPro、SecPoint、SecEngine、SecPath、Comware、Secware、Storware、NQA、VVG、V2G、V n G、PSPT、XGbus、N-Bus、TiGem、InnoVision、HUASAN、华三均为杭州华三通信技术有限公司的商标。
对于本手册中出现的其它公司的商标、产品标识及商品名称，由各自权利人拥有。
由于产品版本升级或其他原因，本手册内容有可能变更。
H3C保留在没有任何通知或者提示的情况下对本手册的内容进行修改的权利。
本手册仅作为使用指导，H3C尽全力在本手册中提供准确的信息，但是H3C并不确保手册内容完全没有错误，本手册中的所有陈述、信息和建议也不构成任何明示或暗示的担保。
安全声明重要！在产品上电启动之前，请阅读本产品的安全与兼容性信息。
IMPORTANT! See Compliance and Safety information for the product before connecting to the supply.您可以通过以下步骤获取本产品的安全与兼容性信息：To obtain Compliance and Safety information, follow these steps:(1) 请访问网址：/Technical_Documents；Go to /Technical_Documents.(2) 选择产品类型以及产品型号；Choose the desired product category and model.(3) 您可以从安全与兼容性手册或安装手册中获取安全与兼容性信息。
目录1 概述1、1 产品外观与接口1、2 验货2 安装准备2、1、1 检查安装条件2、1、2 准备安装工具3 安装AP3、1 墙面方式安装3、2 桌面方式安装3、3 吸顶方式安装3、4 连接电源3、4、1 通过PoE交换机方式供电3、4、2 通过PoE注入器方式供电3、4、3 本地供电3、5 指示灯4 AP相关配置4、1 AP出厂缺省配置4、2 登录到AP1 概述H3C WA2620-AGN无线局域网接入点设备就是杭州华三通信技术有限公司最新研制的、遵循802、11n Draft2、0标准的高性能双频千兆无线局域网接入点设备。
与传统802、11a/b/g AP(Access Point,无线接入点)产品相比,WA2620-AGN设备可以大大提高无线接入速率,同时还能覆盖更大的空间范围。
WA2620-AGN设备既可以作为瘦AP(Fit AP),与H3C无线控制器/有线无线一体化交换机配合组网,也可以作为胖AP(FAT AP)独立进行组网,为WLAN用户提供无线接入服务。
WA2620-AGN热点应用的典型组网如图1-1所示。
图1-1 热点应用的典型组网示意图1、1 产品外观与接口图1-2 产品外观与接口表1-1 接口与配件接口与配件描述以太网接口提供10/100/1000Base-TX连接,可以使用超5类以上标准电缆与标准的RJ-45连接器,支持802、3af供电本地电源接口支持12VDC指示灯指示电源工作状态,具体请参见3、5 指示灯天馈口设备内置天线,并提供3个RSMA(RP-SMA,天馈连接器的接头形式:馈线端为“外螺纹＋针”型公头,天线端为“内螺纹＋孔”型公头)天馈口,连接可选外接天线。
3个天馈口同一时间只支持一种射频模式,可通过软件进行设置复位按钮重启AP设备Console口仅作为调试使用,缺省配置为9600bps,8bits,不进行奇偶检验,1位停止位壁挂安装套件通过不同的组装方式可以完成墙面方式安装或者桌面方式安装接口与配件描述吸顶安装套件用于将AP设备安装到天花板上锁孔锁孔的尺寸为7mm x 3mm x 4mm(长x宽x 高),可以选用标准Kensington类型的防盗锁表1-2 重量、尺寸及功耗产品型号重量尺寸功耗WA2620-AGN 1000g 200mm×200mm×50mm <13w1、2 验货在打开包装盒前,请确认包装盒外观完好,无严重损坏、浸水现象。
开箱过程中,不要过分用力或使包装盒中物品受到撞击,否则可能损坏盒中器件。
●如打开包装盒过程中发现包装盒被锈蚀或浸水,应立即停止开箱,查明原因,向设备供应商反馈。
●验货时如发现缺货、错货、多发、货物有损坏的现象,请在3日内反馈给当地设备供应商。
2 安装准备2、1、1 检查安装条件在准备安装之前,还应该对设备的安装条件进行检查,以保证设备长期处于良好的运行环境之中。
可从以下方面对安装条件进行检查。
1、安装选址高温、多尘、有害气体、易燃、易爆、易受电磁干扰(大型雷达站、发射电台、变电站)及电压不稳、震动大或强噪声的环境不利于设备的工作,设备不要安装在这样的环境中。
安装地应该干燥,不建议在距离海边很近的地方安装。
设备距离海边的距离要求大于500m,同时建议设备不要正对海风吹来的方向。
严禁在易积水、渗水、滴漏、结露等地方进行设备安装。
在进行工程设计时,应根据通信网络规划与通信设备的技术要求,综合考虑气候、水文、地质、地震、电力、交通等因素,选择符合通信设备工程环境设计要求的地址。
2、温度、湿度要求设备工作的温度、湿度环境要求如下:表2-1 设备工作温度、湿度指标3、其她相关注意事项安装设备到指定位置前请先检查指示灯就是否工作正常(指示灯工作状态请参考3、5 指示灯),以太网线缆就是否可以连通。
表2-2 安装前其她注意事项列表项目描述供电支持802、3af标准的PoE(Power over Ethernet,以太网供电)电源(如PoE交换机与PoE注入器),如想获得最大的性能,推荐用户使用千兆连接方式MAC地址安装AP设备前,请先记录AP设备的MAC地址(MAC地址标识在AP设备背面),便于后续查找使用2、1、2 准备安装工具在安装设备时,可能需要用到表2-3所列的工具,请根据实际需要进行选择。
表2-3 工具列表工具类型室内安装通用工具直尺(1m)、记号笔、小刀、冲击钻(1个)以及配套钻头若干专用工具剥线钳、压线钳、水晶头压线钳辅助工具梯子、橡胶锤此处的工具列表仅供参考,安装时请根据实际需要选择安装工具。
3 安装APAP设备可以使用以下方式安装:●墙面方式安装●桌面方式安装●吸顶方式安装3、1 墙面方式安装如果需要将AP设备安装在墙面,需要使用壁挂安装套件。
(1)请按照如下步骤将壁挂安装架用螺钉固定到墙面:●将壁挂安装架贴在墙面,画出需要安装膨胀螺钉的孔的位置标记,用冲击钻打孔,所钻的孔与壁挂安装架上的孔成对应关系。
●在墙面上钻好的孔中插入膨胀螺管,用橡胶锤敲打膨胀螺管一端,直到将膨胀螺管全部敲入墙面。
●把壁挂安装架的膨胀螺钉孔对准膨胀螺管孔,并将膨胀螺钉从相应的安装孔穿过。
●调整壁挂安装架的位置,并将螺钉拧紧。
图3-1 壁挂安装架尺寸及结构图(单位:mm)(2)用以太网线将AP设备接入到有线局域网中。
即,以太网线一端连接AP背面的以太网接口另一端连接之前预留的有线局域网接口。
(3)将AP背面的墙面壁挂安装槽对准壁挂安装架上的插片插入,并往一侧用力卡紧AP,完成安装。
将AP安装在墙面时请不要使用AP侧面的桌面壁挂安装槽。
3、2 桌面方式安装如果需要将AP设备安装在平滑的平面上,比如工作台或者桌面时,也需要使用壁挂安装套件。
(1)将AP侧面的桌面壁挂安装槽对准壁挂安装架上的插片插入,并往一侧用力卡紧AP,如图3-2,图3-3所示。
图3-2 桌面安装方式的壁挂安装架的安装(一)图3-3 桌面安装方式的壁挂安装架的安装(二)(2)完成AP的安装后,AP可直接放置在桌面上。
图3-4 AP的桌面方式安装(3)用以太网线将AP设备接入到有线局域网中。
即,以太网线一端连接AP背面的以太网接口另一端连接之前预留的有线局域网接口。
3、3 吸顶方式安装如果需要将AP设备安装在天花板上,需要使用吸顶方式安装。
本节介绍T型龙骨吸顶方式安装与天花板吸顶方式安装。
1、 T型龙骨吸顶方式安装T型龙骨吸顶方式安装,请使用吸顶安装套件,步骤如下:(1)如图3-6所示,使用2个螺钉将滑动锁片固定在AP的背面。
注意在拧紧螺钉后需要保证滑动锁片仍旧能够滑动,同时请把滑动锁片的位置调整到如图3-6所示的位置(即螺钉在滑动锁片的螺钉孔的最右端),注意确保AP背面的图3-6所示的凹槽不要被滑动锁片遮挡住。
图3-5 吸顶方式安装插件示意图图3-6 将滑动锁片安装到设备上(2)如图3-7所示将T型龙骨安装架固定到T型龙骨的一边。
图3-7 固定T型龙骨安装架(一)(3)滑动T型龙骨安装架上的可滑动滑片,卡住T型龙骨,从下方拧紧紧固螺钉,将T型龙骨安装架固定到T型龙骨上,并确保固定牢固,如图3-8所示。
图3-8 固定T型龙骨安装架(二)(4)如图3-9所示,将AP设备上的凹槽对准T型龙骨安装架上的凸起插片(图中虚线两端对应位置),按照图示方向将T型龙骨安装架的凸起插片插入AP背面的凹槽内。
图3-9 将AP挂到T型龙骨安装架(一)(5)将滑动锁片沿如图3-10所示方向推动,使滑动锁片插入T型龙骨安装架上的凸起插片中,卡住AP。
图3-10 将AP挂到T型龙骨安装架(二)2、天花板吸顶方式安装在天花板没有T型龙骨时可以直接采用天花板吸顶方式安装(要求天花板厚度不大于3、5cm,螺钉长度为4cm),如图3-11所示:(1)将壁挂安装架贴在天花板上,画出需要安装的孔的位置标记,用冲击钻打孔,所钻的孔与壁挂安装架上的孔成对应关系。
(2)将滑动锁片与壁挂安装架分置于天花板的两侧。
(3)将长螺钉依次穿过壁挂安装架、天花板与滑动锁片,用螺母与垫片固定紧固。
(4)将AP背面的墙面壁挂安装槽对准壁挂安装架上的插片插入,并往一侧用力卡紧AP,完成天花板吸顶方式安装。
图3-11 天花板吸顶方式安装示意图请安装完后仔细检查AP设备就是否被卡紧,以免没有卡紧造成设备跌落。
3、4 连接电源本节介绍AP供电的方式,如下:通过PoE交换机方式供电●通过PoE注入器方式供电●本地供电3、4、1 通过PoE交换机方式供电可以使用以太网线连接AP设备的以太网接口与支持PoE功能的交换机或者其她802、3af兼容的设备给AP供电。
图3-12 PoE交换机方式供电3、4、2 通过PoE注入器方式供电使用PoE注入器给AP供电的步骤如下:(1)用以太网线连接交换机的以太网口与PoE注入器的交换机端口(注意这里的交换机需要使用不带PoE功能的)。
(2)用以太网线连接AP的以太网口与PoE注入器的另一个局域网端口。
(3)将PoE注入器的电源连接到电源插座上,如图3-13所示。
图3-13 PoE注入器方式供电3、4、3 本地供电使用12VDC 电源适配器连接AP到本地电源接口,步骤如下:(1)连接12VDC 电源适配器到AP本地电源接口。
(2)将电源适配器连接到本地电源插座上。
图3-14 本地供电方式3、5 指示灯AP上电以后,指示灯状态如下:指示灯颜色状态描述LED 1 琥珀灭电源未连接亮CPU或者系统启动失败4 AP相关配置4、1 AP出厂缺省配置AP可以通过出厂缺省配置获取以下信息:●配置设备的IP地址为192、168、0、50。
●配置设备使能开放式系统认证模式,SSID名称为H3C。
4、2 登录到AP获取到AP的IP地址后,可以使用以下方式登录到AP:(1)连接AP与PC设备,确保AP与PC之间路由可达。
(2)在PC的浏览器地址栏输入AP的IP地址,并回车。
(3)在AP的登录界面,输入用户名、密码与验证码,选择Web网管的语言种类(目前支持中文与English两种),单击<登录>按钮即可登录。
默认的Web登录信息(区分大小写)包括:●用户名:admin●密码:h3capadmin对于AP的详细配置,请参考《H3C WX系列无线控制产品用户手册》与《H3C WX 系列无线控制产品 Web网管用户手册》(FIT模式的AP)或者《H3C WA系列无线局域网接入点设备用户手册》与《H3C WA系列无线局域网接入点设备Web网管用户手册》(FAT模式的AP),或者直接登录网站获取最新的手册。
