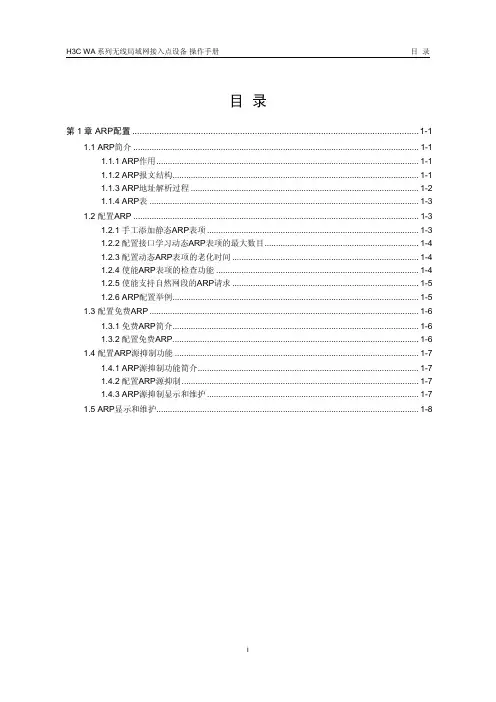

目录第1章 ARP配置.....................................................................................................................1-11.1 ARP简介............................................................................................................................1-11.1.1 ARP作用..................................................................................................................1-11.1.2 ARP报文结构...........................................................................................................1-11.1.3 ARP地址解析过程...................................................................................................1-21.1.4 ARP表.....................................................................................................................1-31.2 配置ARP............................................................................................................................1-31.2.1 手工添加静态ARP表项............................................................................................1-31.2.2 配置接口学习动态ARP表项的最大数目...................................................................1-41.2.3 配置动态ARP表项的老化时间.................................................................................1-41.2.4 使能ARP表项的检查功能........................................................................................1-41.2.5 使能支持自然网段的ARP请求.................................................................................1-51.2.6 ARP配置举例...........................................................................................................1-51.3 配置免费ARP.....................................................................................................................1-61.3.1 免费ARP简介...........................................................................................................1-61.3.2 配置免费ARP...........................................................................................................1-61.4 配置ARP源抑制功能..........................................................................................................1-71.4.1 ARP源抑制功能简介................................................................................................1-71.4.2 配置ARP源抑制.......................................................................................................1-71.4.3 ARP源抑制显示和维护............................................................................................1-71.5 ARP显示和维护..................................................................................................................1-8第1章 ARP配置1.1 ARP简介1.1.1 ARP作用ARP（Address Resolution Protocol，地址解析协议）是将IP地址解析为数据链路层地址的协议。

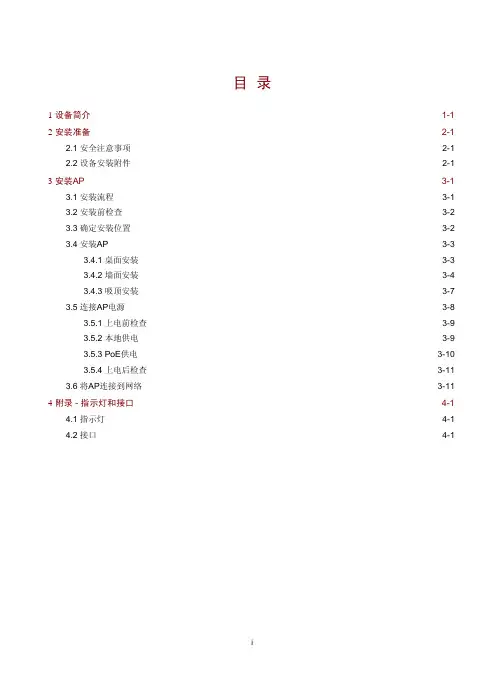

目录1设备简介 ············································································································································ 1-1 2安装准备 ············································································································································ 2-12.1 安全注意事项····································································································································· 2-12.2 设备安装附件····································································································································· 2-1 3安装AP ··············································································································································· 3-13.1 安装流程············································································································································ 3-13.2 安装前检查 ········································································································································ 3-23.3 确定安装位置····································································································································· 3-23.4 安装AP ·············································································································································· 3-33.4.1 桌面安装 ································································································································· 3-33.4.2 墙面安装 ································································································································· 3-43.4.3 吸顶安装 ································································································································· 3-73.5 连接AP电源 ······································································································································· 3-83.5.1 上电前检查······························································································································ 3-93.5.2 本地供电 ································································································································· 3-93.5.3 PoE供电································································································································ 3-103.5.4 上电后检查···························································································································· 3-113.6 将AP连接到网络······························································································································ 3-11 4附录 - 指示灯和接口··························································································································· 4-14.1 指示灯 ··············································································································································· 4-14.2 接口 ··················································································································································· 4-1H3C WA2620-AGN-S无线接入点内置天线系统，作为Fit AP（瘦AP），可以与有线无线一体化交换机/无线控制器配合使用，所有配置任务由有线无线一体化交换机或无线控制器完成。
H3C 11n 无线接入点设备开局指导ISSUE 2.2日期：2008-10-08H 3C版权所有WA2220E-AG-TH 3C版权所有开局前言l 按照设备附带的安装指导安装控制器l 按照AP 设备附带的工作模式切换指导调试APl 明确项目共安装AP 数量,确认是否需要licensel 确保控制器和AP 版本的对应关系l 在安装之前要确保AP 已经在控制器上注册成功再上架安装,避免出现注册失败后,增加工作量H 3C版权所有n 11n 技术简介n WA2600E-AGN 系列产品介绍n 11n 网络勘测部署总则n WA2600E-AGN+AC （WX3024）组网及注册流程n WA2600E-AGN 的典型组网与配置n 相关资料下载途径目录H 3C版权所有H3C 版权请勿拷贝H3C 版权请勿拷贝802.11n 标准进展802.11n802.11a/g802.11b802.11H 3C版权所有3C权请勿贝H3C版权请贝802.11n是准4G技术无线通信技术的发展呈现三大趋势：宽带化、移动化和IP化版权所有H3C 版权拷贝权请勿贝802.11n 技术优势新无线密接入OFDM+MIMOC版权所H3C 版权请勿拷贝H3C 版权请勿拷贝802.11n 与a/b/g 标准的对比向下兼容11a 和11g 、11b向下兼容11b与11b/g 不兼容通过Wi-Fi 认证的产品之间可以互通兼容性300～600Mbps 54Mbps54Mbps11Mbps最高速率MIMO/OFDM CCK/OFDM OFDM CCK 编码技术153243无交叠信道100M 以上24.7M 24.7M 5.5M 有效带宽 5.725～5.850GHz5.15～5.850GHz5.475～5.725GHz2.4GHz ～2.4835GHz 2.4GHz ～2.4835GHz5.15～5.35GHz2.4GHz ～2.4835GHz工作频段2006年1月2003年6月1999年7月1999年7月发布时间802.11n （draft ）802.11g 802.11a 802.11b 标准H 3C版权所有H3C 版权请勿拷贝版权请勿802.11n 所使用的频段ISM 频段802.11b 、802.11g 、802.11n802.11a 802.11nH 3C版权所有H3C 版权请勿拷贝H3C 版权请勿拷贝11n 技术简介无线宽带业务呈现蓬勃发展趋势，高带宽、高覆盖的应用需求越来越强，11n 技术应运而生，可以满足无线局域网对网络带宽、服务质量、覆盖范围等指标更高的要求。
H3C路由器简单配置流程H3C路由器简单配置流程1. 连接硬件设备1.1 确保路由器与电源正确连接1.2 使用网线将路由器的WAN口与网络提供商提供的设备连接1.3 使用网线将路由器的LAN口与需要接入网络的设备连接2. 登录路由器管理界面2.1 在计算机上打开浏览器2.2 在地址栏中输入路由器管理界面的默认IP地址，例如192.168.1.12.3 输入默认的用户名和密码进行登录，一般为admin/admin或者admin/password3. 配置基本网络设置3.1 进入路由器管理界面后，找到“网络设置”选项3.2 在网络设置中，配置路由器的基本网络设置，包括IP 地址、子网掩码、默认网关等3.3 确认设置无误后保存并应用配置4. 设置无线网络4.1 找到“无线网络设置”选项4.2 在无线网络设置中，配置无线网络的名称（SSID）、加密方式（如WPA2）、密码等4.3 确认设置无误后保存并应用配置5. 配置静态路由5.1 找到“路由配置”选项5.2 在路由配置中，添加静态路由规则，指定目标网络的IP地址和下一跳网关的IP地址5.3 确认设置无误后保存并应用配置6. 配置端口转发6.1 找到“端口映射”或“端口转发”选项6.2 在端口转发中，添加需要转发的端口号、IP地址和协议类型6.3 确认设置无误后保存并应用配置7. 配置防火墙规则7.1 找到“防火墙设置”选项7.2 在防火墙设置中，配置允许或禁止特定的数据包通过路由器的规则7.3 确认设置无误后保存并应用配置附件：- 无法律名词及注释：- IP地址：Internet Protocol Address的缩写，用于唯一标识一个网络设备在网络中的位置；- 子网掩码：用于将IP地址划分为网络地址部分和主机地址部分；- 默认网关：数据包在不在同一网络的情况下，通过网关进行转发的设备；- SSID：Service Set Identifier的缩写，是无线网络的名称；- 加密方式：保护无线网络安全的加密算法，常见的包括WPA、WPA2等；- 静态路由：手动配置的路由规则，指定了特定目标网络的下一跳网关；- 端口转发：将路由器上的特定端口号映射到局域网中的某个设备上，实现对外提供服务；- 防火墙规则：用于过滤、允许或禁止特定的数据包通过路由器的规则。

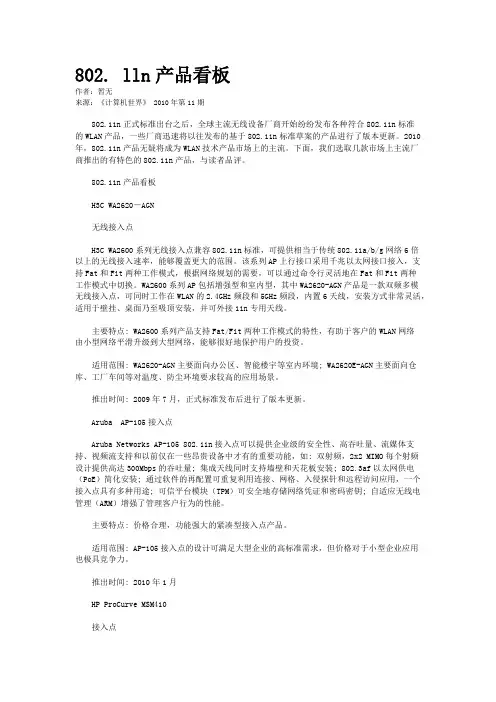

802. lln产品看板作者：暂无来源：《计算机世界》 2010年第11期802.11n正式标准出台之后，全球主流无线设备厂商开始纷纷发布各种符合802.11n标准的WLAN产品，一些厂商迅速将以往发布的基于802.11n标准草案的产品进行了版本更新。
2010年，802.11n产品无疑将成为WLAN技术产品市场上的主流。
下面，我们选取几款市场上主流厂商推出的有特色的802.11n产品，与读者品评。
802.11n产品看板H3C WA2620－AGN无线接入点H3C WA2600系列无线接入点兼容802.11n标准，可提供相当于传统802.11a/b/g网络6倍以上的无线接入速率，能够覆盖更大的范围。

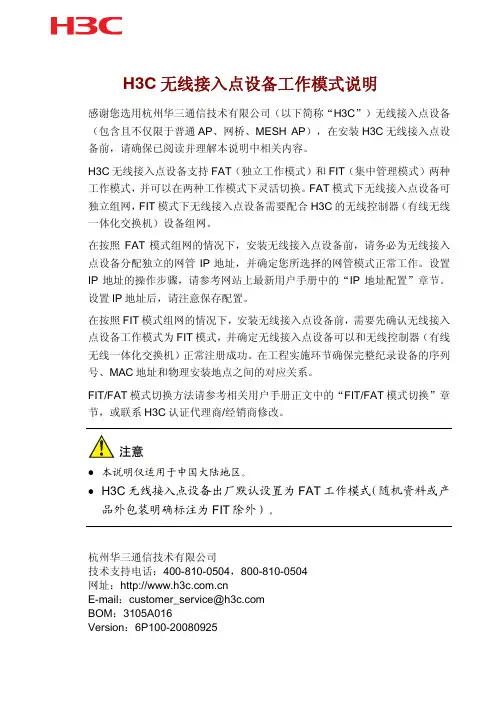

该系列AP上行接口采用千兆以太网接口接入，支持Fat和Fit两种工作模式，根据网络规划的需要，可以通过命令行灵活地在Fat和Fit两种工作模式中切换。
WA2600系列AP包括增强型和室内型，其中WA2620-AGN产品是一款双频多模无线接入点，可同时工作在WLAN的2.4GHz频段和5GHz频段，内置6天线，安装方式非常灵活，适用于壁挂、桌面乃至吸顶安装，并可外接11n专用天线。
主要特点: WA2600系列产品支持Fat/Fit两种工作模式的特性，有助于客户的WLAN网络由小型网络平滑升级到大型网络，能够很好地保护用户的投资。
适用范围: WA2620-AGN主要面向办公区、智能楼宇等室内环境; WA2620E-AGN主要面向仓库、工厂车间等对温度、防尘环境要求较高的应用场景。
推出时间: 2009年7月，正式标准发布后进行了版本更新。
Aruba AP-105接入点Aruba Networks AP-105 802.11n接入点可以提供企业级的安全性、高吞吐量、流媒体支持、视频流支持和以前仅在一些昂贵设备中才有的重要功能，如: 双射频，2x2 MIMO每个射频设计提供高达300Mbps的吞吐量; 集成天线同时支持墙壁和天花板安装; 802.3af以太网供电（PoE）简化安装; 通过软件的再配置可重复利用连接、网格、入侵探针和远程访问应用，一个接入点具有多种用途; 可信平台模块（TPM）可安全地存储网络凭证和密码密钥; 自适应无线电管理（ARM）增强了管理客户行为的性能。

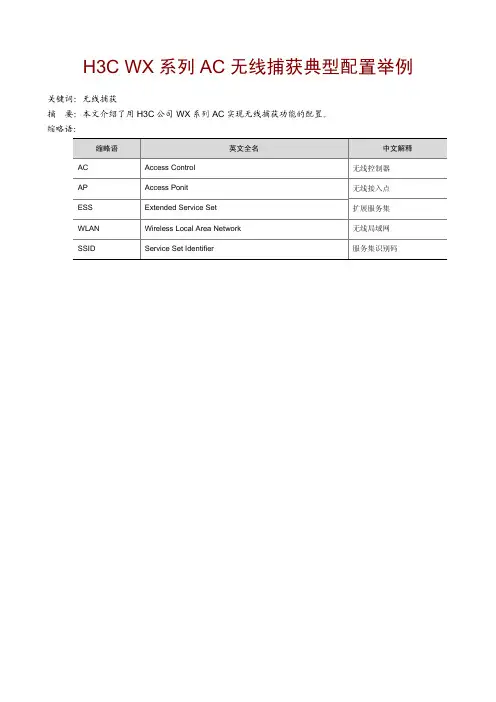

H3C WX系列AC无线捕获典型配置举例关键词：无线捕获摘要：本文介绍了用H3C公司WX系列AC实现无线捕获功能的配置。
缩略语：缩略语英文全名中文解释Control 无线控制器AC AccessPonit 无线接入点AP AccessESS Extended Service Set 扩展服务集WLAN Wireless Local Area Network 无线局域网SSID Service Set Identifier 服务集识别码目录1 特性简介 (1)1.1 特性介绍 (1)1.2 特性优点 (1)2 应用场合 (1)3 注意事项 (1)4 配置举例 (2)4.1 组网需求 (2)4.2 配置思路 (2)4.3 使用版本 (3)4.4 配置步骤 (3)4.5 验证结果 (9)5 相关资料 (10)5.1 相关协议和标准 (10)5.2 其它相关资料 (10)1 特性简介1.1 特性介绍在实际的无线组网中，经常会出现信号干扰或报文冲突等问题，而这一类的问题通常很难通过无线设备上的调试信息或显示信息进行定位。
为了便于管理员能够在远程快速定位此类问题，可以将某个AP 作为抓包工具，用于侦听、捕获和记录无线报文。
捕获到的无线报文信息会保存在文件类型为“.dmp ”的记录文件中，供管理员参考及定位问题使用。
如下图所示，通过开启Capture AP 上的无线捕获功能，可以侦听网络中的无线报文，包括无线环境中的其他AP 、Rouge AP 、Client 等，管理员可以将捕获到的报文生成记录文件保存到AC 上，并下载到PC 上，然后对得到的结果进行进一步分析。
图1 无线捕获组网图1.2 特性优点用AP 作为抓包工具、随时随地完成侦听、捕获和记录无线报文功能。
2 应用场合AC ＋Fit AP 无线网络环境。
3 注意事项(1) 保证用户无线捕获功能的AP 已与AC 建立正常的通信。
(2) 当在AP 上开启无线捕获功能时，该AP 正常接入功能不可用。

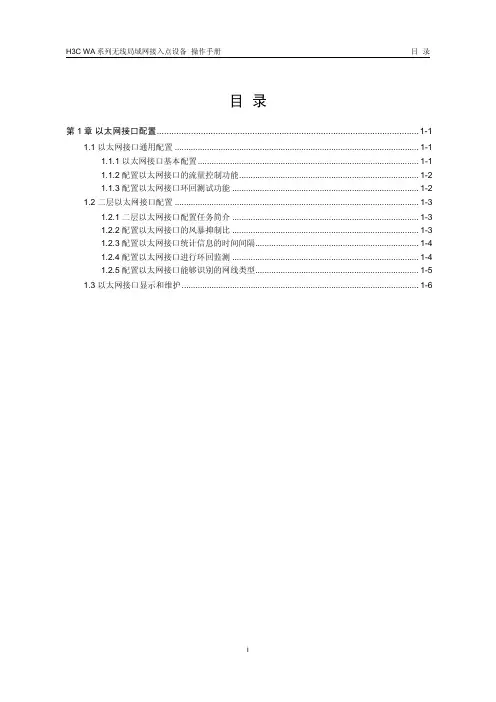

目录第1章以太网接口配置...........................................................................................................1-11.1 以太网接口通用配置..........................................................................................................1-11.1.1 以太网接口基本配置................................................................................................1-11.1.2 配置以太网接口的流量控制功能..............................................................................1-21.1.3 配置以太网接口环回测试功能.................................................................................1-21.2 二层以太网接口配置..........................................................................................................1-31.2.1 二层以太网接口配置任务简介.................................................................................1-31.2.2 配置以太网接口的风暴抑制比.................................................................................1-31.2.3 配置以太网接口统计信息的时间间隔.......................................................................1-41.2.4 配置以太网接口进行环回监测.................................................................................1-41.2.5 配置以太网接口能够识别的网线类型.......................................................................1-51.3 以太网接口显示和维护.......................................................................................................1-6第1章以太网接口配置1.1 以太网接口通用配置二层以太网接口，是设备上的一种物理接口，工作在数据链路层，处理二层协议，实现二层快速转发，本节介绍了二层以太网接口的属性及其配置。

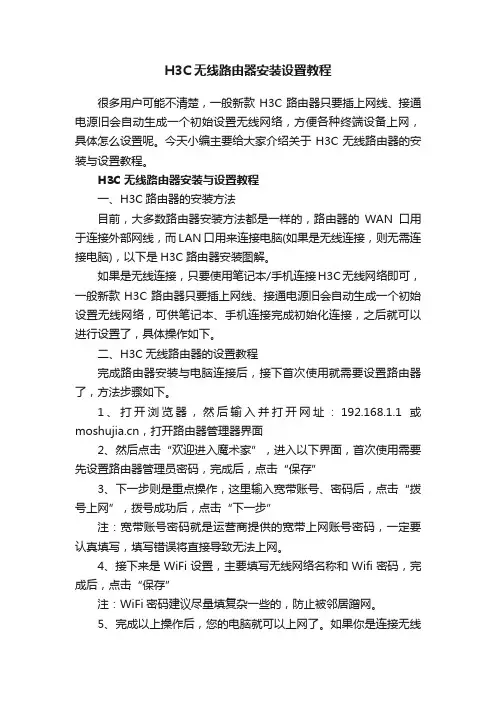

H3C无线路由器安装设置教程很多用户可能不清楚，一般新款H3C路由器只要插上网线、接通电源旧会自动生成一个初始设置无线网络，方便各种终端设备上网，具体怎么设置呢。
今天小编主要给大家介绍关于H3C无线路由器的安装与设置教程。
H3C无线路由器安装与设置教程一、H3C路由器的安装方法目前，大多数路由器安装方法都是一样的，路由器的WAN口用于连接外部网线，而LAN口用来连接电脑(如果是无线连接，则无需连接电脑)，以下是H3C路由器安装图解。
如果是无线连接，只要使用笔记本/手机连接H3C无线网络即可，一般新款H3C路由器只要插上网线、接通电源旧会自动生成一个初始设置无线网络，可供笔记本、手机连接完成初始化连接，之后就可以进行设置了，具体操作如下。
二、H3C无线路由器的设置教程完成路由器安装与电脑连接后，接下首次使用就需要设置路由器了，方法步骤如下。
1、打开浏览器，然后输入并打开网址：192.168.1.1或，打开路由器管理器界面2、然后点击“欢迎进入魔术家”，进入以下界面，首次使用需要先设置路由器管理员密码，完成后，点击“保存”3、下一步则是重点操作，这里输入宽带账号、密码后，点击“拨号上网”，拨号成功后，点击“下一步”注：宽带账号密码就是运营商提供的宽带上网账号密码，一定要认真填写，填写错误将直接导致无法上网。
4、接下来是WiFi设置，主要填写无线网络名称和Wifi密码，完成后，点击“保存”注：WiFi密码建议尽量填复杂一些的，防止被邻居蹭网。
5、完成以上操作后，您的电脑就可以上网了。
如果你是连接无线网设置的，则需要重新连接。
方法是点击电脑右下角的网络图标，断开无线连接，然后再重新连接，之后输入刚才设置的WiFi密码，连接即可正常上网了。
6、最后还需要再次打开浏览器，然后在地址栏同样输入，进入路由器管理界面后，输入管理员密码，并勾选“记住密码”，并点击“保存”，进入魔术家路由器管理界面，等待网络连接成功后，即设置完成，现在就可以上网了。
目录1 概述1.1 产品外观和接口1.2 验货2 安装准备2.1.1 检查安装条件2.1.2 准备安装工具3 安装AP3.1 墙面方式安装3.2 桌面方式安装3.3 吸顶方式安装3.4 连接电源3.4.1 通过PoE交换机方式供电3.4.2 通过PoE注入器方式供电3.4.3 本地供电3.5 指示灯4 AP相关配置4.1 AP出厂缺省配置4.2 登录到AP1 概述H3C WA2620-AGN无线局域网接入点设备是杭州华三通信技术有限公司最新研制的、遵循802.11n Draft2.0标准的高性能双频千兆无线局域网接入点设备。
与传统802.11a/b/g AP（Access Point，无线接入点）产品相比，WA2620-AGN设备可以大大提高无线接入速率，同时还能覆盖更大的空间范围。
WA2620-AGN设备既可以作为瘦AP （Fit AP），与H3C无线控制器/有线无线一体化交换机配合组网，也可以作为胖AP（FAT AP）独立进行组网，为WLAN用户提供无线接入服务。
WA2620-AGN热点应用的典型组网如图1-1所示。
图1-1 热点应用的典型组网示意图1.1 产品外观和接口图1-2 产品外观和接口表1-1 接口和配件表1-2 重量、尺寸及功耗1.2 验货在打开包装盒前，请确认包装盒外观完好，无严重损坏、浸水现象。
开箱过程中，不要过分用力或使包装盒中物品受到撞击，否则可能损坏盒中器件。
如打开包装盒过程中发现包装盒被锈蚀或浸水，应立即停止开箱，查明原因，向设备供应商反馈。
验货时如发现缺货、错货、多发、货物有损坏的现象，请在3日内反馈给当地设备供应商。
2 安装准备2.1.1 检查安装条件在准备安装之前，还应该对设备的安装条件进行检查，以保证设备长期处于良好的运行环境之中。
可从以下方面对安装条件进行检查。
1. 安装选址高温、多尘、有害气体、易燃、易爆、易受电磁干扰（大型雷达站、发射电台、变电站）及电压不稳、震动大或强噪声的环境不利于设备的工作，设备不要安装在这样的环境中。
安装地应该干燥，不建议在距离海边很近的地方安装。
设备距离海边的距离要求大于500m，同时建议设备不要正对海风吹来的方向。
严禁在易积水、渗水、滴漏、结露等地方进行设备安装。
在进行工程设计时，应根据通信网络规划和通信设备的技术要求，综合考虑气候、水文、地质、地震、电力、交通等因素，选择符合通信设备工程环境设计要求的地址。
2. 温度、湿度要求设备工作的温度、湿度环境要求如下：表2-1 设备工作温度、湿度指标3. 其他相关注意事项安装设备到指定位置前请先检查指示灯是否工作正常（指示灯工作状态请参考3.5 指示灯），以太网线缆是否可以连通。
表2-2 安装前其他注意事项列表2.1.2 准备安装工具在安装设备时，可能需要用到表2-3所列的工具，请根据实际需要进行选择。
表2-3 工具列表工具类型室内安装通用工具直尺（1m）、记号笔、小刀、冲击钻（1个）以及配套钻头若干专用工具剥线钳、压线钳、水晶头压线钳辅助工具梯子、橡胶锤此处的工具列表仅供参考，安装时请根据实际需要选择安装工具。
3 安装APAP设备可以使用以下方式安装：墙面方式安装桌面方式安装吸顶方式安装3.1 墙面方式安装如果需要将AP设备安装在墙面，需要使用壁挂安装套件。
(1) 请按照如下步骤将壁挂安装架用螺钉固定到墙面：将壁挂安装架贴在墙面，画出需要安装膨胀螺钉的孔的位置标记，用冲击钻打孔，所钻的孔与壁挂安装架上的孔成对应关系。
在墙面上钻好的孔中插入膨胀螺管，用橡胶锤敲打膨胀螺管一端，直到将膨胀螺管全部敲入墙面。
把壁挂安装架的膨胀螺钉孔对准膨胀螺管孔，并将膨胀螺钉从相应的安装孔穿过。
调整壁挂安装架的位置，并将螺钉拧紧。
图3-1 壁挂安装架尺寸及结构图（单位：mm）(2) 用以太网线将AP设备接入到有线局域网中。
即，以太网线一端连接AP背面的以太网接口另一端连接之前预留的有线局域网接口。
(3) 将AP背面的墙面壁挂安装槽对准壁挂安装架上的插片插入，并往一侧用力卡紧AP，完成安装。
将AP安装在墙面时请不要使用AP侧面的桌面壁挂安装槽。
3.2 桌面方式安装如果需要将AP设备安装在平滑的平面上，比如工作台或者桌面时，也需要使用壁挂安装套件。
(1) 将AP侧面的桌面壁挂安装槽对准壁挂安装架上的插片插入，并往一侧用力卡紧AP，如图3-2，图3-3所示。
图3-2 桌面安装方式的壁挂安装架的安装（一）图3-3 桌面安装方式的壁挂安装架的安装（二）(2) 完成AP的安装后，AP可直接放置在桌面上。
图3-4 AP的桌面方式安装(3) 用以太网线将AP设备接入到有线局域网中。
即，以太网线一端连接AP背面的以太网接口另一端连接之前预留的有线局域网接口。
3.3 吸顶方式安装如果需要将AP设备安装在天花板上，需要使用吸顶方式安装。
本节介绍T型龙骨吸顶方式安装和天花板吸顶方式安装。
1. T型龙骨吸顶方式安装T型龙骨吸顶方式安装，请使用吸顶安装套件，步骤如下：(1) 如图3-6所示，使用2个螺钉将滑动锁片固定在AP 的背面。
注意在拧紧螺钉后需要保证滑动锁片仍旧能够滑动，同时请把滑动锁片的位置调整到如图3-6所示的位置（即螺钉在滑动锁片的螺钉孔的最右端），注意确保AP背面的图3-6所示的凹槽不要被滑动锁片遮挡住。
图3-5 吸顶方式安装插件示意图图3-6 将滑动锁片安装到设备上(2) 如图3-7所示将T型龙骨安装架固定到T型龙骨的一边。
图3-7 固定T型龙骨安装架（一）(3) 滑动T型龙骨安装架上的可滑动滑片，卡住T型龙骨，从下方拧紧紧固螺钉，将T型龙骨安装架固定到T型龙骨上，并确保固定牢固，如图3-8所示。
图3-8 固定T型龙骨安装架（二）(4) 如图3-9所示，将AP设备上的凹槽对准T型龙骨安装架上的凸起插片（图中虚线两端对应位置），按照图示方向将T型龙骨安装架的凸起插片插入AP背面的凹槽内。
图3-9 将AP挂到T型龙骨安装架（一）(5) 将滑动锁片沿如图3-10所示方向推动，使滑动锁片插入T型龙骨安装架上的凸起插片中，卡住AP。
图3-10 将AP挂到T型龙骨安装架（二）2. 天花板吸顶方式安装在天花板没有T型龙骨时可以直接采用天花板吸顶方式安装（要求天花板厚度不大于3.5cm，螺钉长度为4cm），如图3-11所示：(1) 将壁挂安装架贴在天花板上，画出需要安装的孔的位置标记，用冲击钻打孔，所钻的孔与壁挂安装架上的孔成对应关系。
(2) 将滑动锁片和壁挂安装架分置于天花板的两侧。
(3) 将长螺钉依次穿过壁挂安装架、天花板和滑动锁片，用螺母和垫片固定紧固。
(4) 将AP背面的墙面壁挂安装槽对准壁挂安装架上的插片插入，并往一侧用力卡紧AP，完成天花板吸顶方式安装。
图3-11 天花板吸顶方式安装示意图请安装完后仔细检查AP设备是否被卡紧，以免没有卡紧造成设备跌落。
3.4 连接电源本节介绍AP供电的方式，如下：通过PoE交换机方式供电通过PoE注入器方式供电本地供电3.4.1 通过PoE交换机方式供电可以使用以太网线连接AP设备的以太网接口和支持PoE功能的交换机或者其他802.3af兼容的设备给AP供电。
图3-12 PoE交换机方式供电3.4.2 通过PoE注入器方式供电使用PoE注入器给AP供电的步骤如下：(1) 用以太网线连接交换机的以太网口和PoE注入器的交换机端口（注意这里的交换机需要使用不带PoE功能的）。
(2) 用以太网线连接AP的以太网口和PoE注入器的另一个局域网端口。
(3) 将PoE注入器的电源连接到电源插座上，如图3-13所示。
图3-13 PoE注入器方式供电3.4.3 本地供电使用12VDC 电源适配器连接AP到本地电源接口，步骤如下：(1) 连接12VDC 电源适配器到AP本地电源接口。
(2) 将电源适配器连接到本地电源插座上。
图3-14 本地供电方式3.5 指示灯AP上电以后，指示灯状态如下：指示灯颜色状态描述LED 1 (电源/系统指示灯)琥珀色灭电源未连接亮CPU或者系统启动失败闪烁系统正在初始化或者系统复位绿色亮设备正常上电LED 2绿灭 2.4G射频接口没有启用指示灯色态描述闪烁1000 BASE-T链路建立连接，有数据传输4 AP相关配置4.1 AP出厂缺省配置AP可以通过出厂缺省配置获取以下信息：配置设备的IP地址为192.168.0.50。
配置设备使能开放式系统认证模式，SSID名称为H3C。
4.2 登录到AP获取到AP的IP地址后，可以使用以下方式登录到AP：(1) 连接AP和PC设备，确保AP和PC之间路由可达。
(2) 在PC的浏览器地址栏输入AP的IP地址，并回车。
(3) 在AP的登录界面，输入用户名、密码和验证码，选择Web网管的语言种类（目前支持中文和English两种），单击<登录>按钮即可登录。
默认的Web登录信息（区分大小写）包括：用户名：admin密码：h3capadmin对于AP的详细配置，请参考《H3C WX系列无线控制产品用户手册》和《H3C WX系列无线控制产品 Web网管用户手册》（FIT模式的AP）或者《H3C WA系列无线局域网接入点设备用户手册》和《H3C WA系列无线局域网接入点设备Web网管用户手册》（FAT模式的AP），或者直接登录网站获取最新的手册。
