模电的基本笔记笔记

模拟电路基础知识点总结模拟电路是电子技术中的重要基础知识点，它在现代电子设备中起着至关重要的作用。

通过模拟电路的设计和分析，我们可以实现信号的放大、滤波、混频等功能，从而实现电子设备的正常工作。

一、模拟电路的基本概念1. 电路：由电子元器件和导线等连接而成的电子系统。

2. 模拟电路：处理模拟信号的电路，模拟信号是连续变化的信号。

3. 数字电路：处理数字信号的电路，数字信号是离散变化的信号。

4. 信号：表示信息的物理量，常见的信号有声音、图像、电压等。

5. 信号源：产生信号的电子元器件，比如函数发生器、麦克风等。

二、模拟电路的基本组成1. 电源：提供电路所需的电能。

2. 元件：电子电路中的基本构成单元，包括电阻、电容、电感等。

3. 连接线：将元器件连接起来，传递电能和信号。

4. 放大器：放大电路中的信号，提高信号的幅度。

5. 滤波器：去除电路中的杂散信号，保留所需信号。

6. 比较器：比较两个信号的大小，判断其关系。

7. 混频器：将两个不同频率的信号混合在一起。

三、模拟电路的基本原理1. 电流：电子在导体中的流动，是电荷的移动。

2. 电压：电荷在电场中的势能差，表示电子的能量。

3. 电阻：阻碍电流通过的元件，使电能转化为其他形式的能量。

4. 电容：存储电荷的元件，具有存储和释放能量的特性。

5. 电感：存储磁场能量的元件，具有阻碍电流变化的特性。

四、常见的模拟电路应用1. 放大器：将微弱信号放大到合适的幅度，如音频放大器。

2. 滤波器：去除电路中的噪声和杂散信号，如音频滤波器。

3. 混频器：将两个不同频率的信号混合在一起，如无线电调频。

4. 示波器：观测电路中的信号波形，如示波器。

5. 电源：提供电路所需的直流或交流电源，如电池、电源适配器。

总结：模拟电路是电子技术中的基础知识点，通过对电路的设计和分析，我们可以实现各种功能，如信号放大、滤波、混频等。

了解模拟电路的基本概念、组成和原理，以及常见的应用，对于理解和应用电子技术都是至关重要的。

模拟电子技术重点笔记在大学的学习生涯中，模拟电子技术这门课可真是让我又爱又恨。

它就像一个神秘的魔法世界，充满了各种奇妙的电路和元件，等待着我去探索和征服。

记得刚开始接触这门课的时候，看着那一本厚厚的教材，我心里直犯嘀咕：“这都是啥呀？怎么这么复杂！”但是，随着课程的推进，我逐渐被它的魅力所吸引。

先来说说二极管吧。

这小家伙看起来简单，可实际应用中却有不少讲究。

在一个实验课上，我们要搭建一个简单的整流电路，用到了二极管。

我小心翼翼地把二极管插在电路板上，心里默默祈祷：“可千万别出错啊！”结果，通电之后，啥反应都没有。

我当时就懵了，这是咋回事呢？经过一番仔细检查，才发现原来是我把二极管的极性接反了。

哎呀，真是个低级错误！不过通过这次，我可是把二极管的极性记得牢牢的，再也不会出错啦。

三极管也是个让人头疼的主儿。

它的工作原理那叫一个复杂，什么共射、共集、共基放大电路，听得我晕头转向。

为了搞清楚这些，我可是花了不少功夫。

有一次，我为了研究一个三极管放大电路的参数，在实验室里泡了整整一个下午。

我拿着万用表，不停地测量各个节点的电压和电流，一边记录数据，一边计算。

那认真劲儿，就像是在破解一个重大的科学谜题。

最后，当我算出的结果和理论值相差无几的时候，心里那个美呀，别提多有成就感了！说到集成运算放大器，这可是模拟电子技术中的大明星。

在做一个加法器实验的时候，我按照电路图连接好了所有的元件，满心期待着能得到正确的结果。

可是，现实却给了我一个大大的“惊喜”，输出的电压完全不对！我开始逐一检查线路，每一根导线、每一个焊点都不放过。

最后发现，原来是有一个电阻的阻值选错了。

换了正确的电阻之后，加法器终于正常工作了。

那一刻，我真的体会到了“细节决定成败”这句话的真谛。

还有反馈电路，这也是个难点。

为了搞清楚正反馈和负反馈的区别，我反复看书、做习题，还找老师和同学讨论。

有一次，我和几个同学为了一道关于反馈电路的题目争论得面红耳赤，谁也说服不了谁。

模拟电子技术重点笔记说到模拟电子技术，那可真是让我又爱又恨啊！回想起当初学习这门课的时候，真的是有一箩筐的事儿能跟大家唠唠。

记得刚开始接触模拟电子技术这门课，看着那一本本厚厚的教材，我心里直发怵。

特别是那些密密麻麻的电路图，各种晶体管、放大器、反馈电路啥的，简直就像一团乱麻，让我摸不着头脑。

但没办法，硬着头皮也得上啊！我清楚地记得有一次上课，老师在黑板上画了一个复杂的共射极放大电路。

那线条纵横交错，元件一个挨着一个，我眼睛都快看花了。

老师在讲台上讲得口沫横飞，我在下面听得云里雾里。

好不容易熬到下课，我赶紧抱着书去找老师请教。

老师倒是很耐心，拿着笔在我的书上又画又写，给我一点点解释。

可我当时那个脑子啊，就像被糨糊给糊住了，怎么都转不过弯来。

回到宿舍，我不甘心就这样被这个电路给打败，于是决定自己好好钻研一番。

我把台灯开到最亮，摊开书本，拿出纸笔，准备大干一场。

我先从最基本的元件开始，一点点分析它们的作用。

三极管，这个小小的东西，居然能有那么大的能耐，控制电流的放大和缩小，真是神奇。

我对照着书上的原理图，自己在纸上反复画了好几遍，试图理解每一个节点的电流和电压变化。

然后是偏置电路，为了让三极管能正常工作，这偏置电路可太重要了。

我一会儿算算电阻的值，一会儿又想想电容的作用，脑袋里就像有一群小蜜蜂在嗡嗡乱飞。

不知不觉，几个小时过去了，我面前的草稿纸已经堆了厚厚一沓，可我还是感觉没有完全搞明白。

这时候，宿舍的哥们儿回来了，看到我一脸苦大仇深的样子，就凑过来问我咋回事。

我把书往他面前一推，说：“这破电路，我弄了半天也没整明白。

”他看了看，笑着说：“别急别急，咱们一起研究研究。

”于是，我俩就开始了一场“电路攻坚战”。

我们从三极管的特性开始，一点点梳理，互相交流自己的理解。

有时候我觉得他说得不对，就争得面红耳赤；有时候他又被我的想法给逗乐了，说我钻了牛角尖。

就这样，在我俩的“争吵”和“合作”中，这个电路渐渐变得清晰起来。

模拟电子技术重点笔记一、半导体基础知识在模拟电子技术中，首先要了解半导体的特性。

半导体材料，如硅和锗，其导电性介于导体和绝缘体之间。

半导体中的载流子有自由电子和空穴。

本征半导体，即纯净的半导体，在一定温度下，自由电子和空穴的浓度相等。

而杂质半导体，通过掺入不同杂质，可以形成 N 型半导体（多数载流子为电子）和 P 型半导体（多数载流子为空穴）。

PN 结是半导体器件的核心结构。

当 P 型半导体和 N 型半导体结合时，会形成空间电荷区，产生内建电场。

PN 结具有单向导电性，正向偏置时导通，反向偏置时截止。

二、二极管二极管是由一个 PN 结加上电极和封装构成的。

其伏安特性是非线性的，正向导通时，电压超过开启电压后，电流迅速增加；反向截止时，只有很小的反向饱和电流。

二极管的主要参数包括最大整流电流、最高反向工作电压等。

在实际电路中，二极管常用于整流、限幅、钳位等。

例如，在整流电路中，利用二极管的单向导电性，将交流电压转换为直流电压。

三、三极管三极管是一种具有放大作用的半导体器件，分为NPN 型和PNP 型。

三极管的三个电极分别是基极（b）、集电极（c）和发射极（e）。

要使三极管处于放大状态，需要满足发射结正偏，集电结反偏的条件。

三极管的特性曲线包括输入特性曲线和输出特性曲线。

输出特性曲线分为三个区域：截止区、放大区和饱和区。

在放大电路中，三极管通过对基极电流的控制来实现对集电极电流的放大。

四、基本放大电路基本放大电路有共射极放大电路、共集电极放大电路和共基极放大电路。

共射极放大电路的电压放大倍数较大，输入输出信号反相；共集电极放大电路的电压放大倍数接近 1，输入输出信号同相，具有电流放大和功率放大作用，常用于阻抗匹配；共基极放大电路的频率特性较好，适用于高频电路。

放大电路的性能指标包括放大倍数、输入电阻、输出电阻、通频带等。

为了改善放大电路的性能，常常引入负反馈。

负反馈可以提高放大电路的稳定性、减小非线性失真、扩展通频带等。

大一模电基本知识点总结模电（模拟电子技术）是电子工程中的一个重要分支，涉及到电路的设计、分析和运算等。

在大一的学习中，我们需要掌握一些基本的模电知识，以便能够理解和应用这方面的技术。

本文将对大一模电的基本知识点进行总结，帮助大家更好地掌握这一门学科。

1. 电路元件在模电中，常用的电路元件有电阻、电容、电感和二极管等。

电阻用于控制电流，电容用于存储电荷，电感用于储存能量，二极管则用于控制电流的方向。

2. 电路分析方法模电中的电路分析主要通过电路定律和方法进行。

电路定律包括基尔霍夫定律、欧姆定律和功率定律等。

而常用的电路分析方法有节点分析法和网孔分析法。

3. 放大器放大器是模电中常见的电路之一，用于放大电压、电流或功率信号。

常见的放大器有共射放大器、共集放大器和共基放大器等。

4. 运算放大器运算放大器（Operational Amplifier，简称Op-Amp）是一种常用的电子元件。

它具有高增益、输入阻抗大、输出阻抗小的特点，可用于放大、滤波、积分、微分等运算。

5. 滤波器滤波器用于对电路的信号进行滤波处理，使得输出信号符合特定的要求。

常见的滤波器有低通滤波器、高通滤波器和带通滤波器等。

6. 多级放大电路多级放大电路是由多个级联的放大器组成的电路，它可以实现更高的增益和更好的性能。

在设计多级放大电路时，需要考虑放大器之间的耦合和增益平衡等问题。

7. 振荡器振荡器是一种可以产生连续波形输出的电路。

它可以产生正弦波、方波、矩形波等不同形式的信号。

8. 示波器示波器是一种用于观察电路信号波形的仪器。

通过连接示波器，我们可以直观地观察到电路中信号的幅度、频率、相位等特性。

9. 脉冲调制脉冲调制是一种将模拟信号转换成数字信号的技术。

常见的脉冲调制方法有脉冲幅度调制（PAM）、脉冲宽度调制（PWM）和脉冲位置调制（PPM）等。

10. 模数转换模数转换是一种将模拟信号转换成数字信号的过程。

在数字通信和数字信号处理中，需要将模拟信号转换成数字信号，以便进行处理和传输。

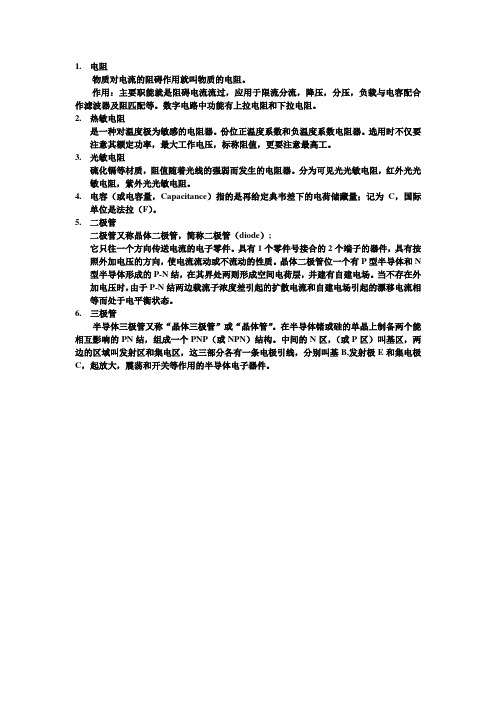

1.电阻
物质对电流的阻碍作用就叫物质的电阻。

作用：主要职能就是阻碍电流流过，应用于限流分流，降压，分压，负载与电容配合作滤波器及阻匹配等。

数字电路中功能有上拉电阻和下拉电阻。

2.热敏电阻
是一种对温度极为敏感的电阻器。

份位正温度系数和负温度系数电阻器。

选用时不仅要注意其额定功率，最大工作电压，标称阻值，更要注意最高工。

3.光敏电阻
硫化镉等材质，阻值随着光线的强弱而发生的电阻器。

分为可见光光敏电阻，红外光光敏电阻，紫外光光敏电阻。

4.电容（或电容量，Capacitance）指的是再给定典韦差下的电荷储藏量；记为C，国际
单位是法拉（F）。

5.二极管
二极管又称晶体二极管，简称二极管（diode）;
它只往一个方向传送电流的电子零件。

具有1个零件号接合的2个端子的器件，具有按照外加电压的方向，使电流流动或不流动的性质。

晶体二极管位一个有P型半导体和N 型半导体形成的P-N结，在其界处两则形成空间电荷层，并建有自建电场。

当不存在外加电压时，由于P-N结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。

6. 三极管
半导体三极管又称“晶体三极管”或“晶体管”。

在半导体锗或硅的单晶上制备两个能相互影响的PN结，组成一个PNP（或NPN）结构。

中间的N区，（或P区）叫基区，两边的区域叫发射区和集电区，这三部分各有一条电极引线，分别叫基B,发射极E和集电极C，起放大，震荡和开关等作用的半导体电子器件。

模拟电⼦技术基础笔记（⼀）2.1 既然BJT具有两个PN结，可否⽤两个⼆极管取代PN结并相联以构成⼀只BJT?试说明其理由。

答：不可以，因为BJT的两个PN结掺杂浓度、⾯积等制作⼯艺与⼆极管不同2.2 要使BJT具有放⼤作⽤，发射结和集电结的偏置电压应如何联接？答：集电极结反偏，发射结正偏2.3 ⼀只NPN型BJT，具有e、b、c三个电极，能否将e、c两电极交换使⽤？为什么？答：不可以，因为未吸收更多的电⼦，集电极⾯积⼤，为发射更多的电⼦发射极掺杂浓度⾼。

交换后，集电极发射电⼦的能⼒很低，三极管的放⼤能⼒降低。

2.4 为什么BJT的输出特性在VCE＞1V以后是平坦的？⼜为什么说，BJT是电流控制器件？答：BJT的输出特性在VCE＞1V以后因为发射极发射出来的所有电⼦都被集电极吸收，此时再增加集电极与发射极之间的电压，发射极也没有更多的电⼦向外发射了所以VCE＞1V以后的输出特性是平坦的。

2.5 BJT的电流放⼤系数a、b是如何定义的，能否从共射极输出特性上求得b值，并算出a值？在整个输出特性上，b或a值是否均匀⼀致？答：b =IC/IB，a=IC/IE，在整个输出特性上，b或a值基本是均匀⼀致的。

2.6 如何⽤⼀台欧姆表（模拟型）判别⼀只BJT的三个电极e、b、c？答：数字表：因为数字表红表棒接表内电源正极，所以红表棒接⼀只⽤⿊表棒测另两只脚均为低阻的脚为NPN型管的基极，由于发射极参杂浓度⾼，导电性也好，所以阻值较⼩的为发射极。

如果模拟表测出如上结果，则为PNP型管。

2.7 为什么说，放⼤器是⼀种能量控制器件？⼀台输出功率为5W的扩⾳机，这5W功率来⾃何处？当扩⾳机接通电源和微⾳器，但⽆⼈对着微⾳器讲话时，喇叭⽆声⾳发出。

于是有⼈对放⼤器⽤两句话来描述：“⼩能量控制⼤能量，放⼤对象是变化量”，对此有如何体会？答：话⾳产⽣的功率是很低的，经放⼤器放⼤后声⾳加⼤，说明信号的功率被放⼤。

这种功率来⾃于放⼤器将直流电源的电功率转换成了声⾳的功率。

模电知识点总结一、基本概念1. 电路元件：模拟电子技术的基本元件包括电阻、电容、电感、二极管、晶体管等。

其中，电阻用于限制电流，电容用于储存电荷，电感用于储存能量，二极管用于整流、开关等，晶体管用于放大、开关等。

2. 信号：在模拟电子技术中，信号是指随时间或空间变化的电压或电流。

常见的信号形式有直流信号、交流信号、脉冲信号等。

3. 放大器：放大器是模拟电子技术中的重要元件，用于放大输入信号的幅度。

常见的放大器有运放放大器、晶体管放大器等。

4. 滤波器：滤波器是用于选择特定频率范围内的信号，常用于滤除噪声、提取特定频率成分等。

5. 调制解调：调制是将基带信号调制到载波上，解调是将载波信号解调还原为基带信号。

调制解调技术是模拟电子技术中的重要应用之一。

二、基本电路1. 电阻电路：电阻是最基本的电路元件之一，常用于限制电流、调节电压和波形、分压等。

常见的电阻电路包括电压分压电路、电流分压电路、电阻网络等。

2. 电容电路：电容是能存储电荷的元件，常用于滤波、积分、微分等。

常见的电容电路包括RC电路、LC电路、多级滤波器等。

3. 电感电路：电感是储存能量的元件，常用于振荡器、磁耦合放大器等。

常见的电感电路包括RLC电路、振荡电路、滤波器等。

4. 滤波器电路：滤波器是用于选择特定频率范围内的信号的电路，常用于滤除杂散信号、提取特定频率成分等。

常见的滤波器包括低通滤波器、高通滤波器、带通滤波器、陷波滤波器等。

5. 放大器电路：放大器是用于放大电压、电流信号的电路，常用于信号调理、传感器信号放大、运算放大器电路等。

常见的放大器电路包括运算放大器电路、放大器电路、多级放大器电路等。

6. 混频器电路：混频器是用于将两路信号进行混频得到中频信号的电路，常用于调频收音机、超外差接收机等。

常见的混频器电路包括倍频器电路、调频接收机电路、超外差接收机电路等。

7. 调制解调电路：调制解调电路是用于调制解调信号的电路，常用于调制解调的通信系统、调幅收音机、调频收音机等。

模电知识点总结手写一、模拟信号的特点1、连续性：模拟信号是连续变化的信号，其数学模型可以用连续函数表示。

2、无限制：模拟信号的值域和定义域都是无限制的，可以取任何值。

3、多样性：模拟信号包含了丰富的信息，可以精确地反映原始信号的特征。

二、模拟信号的基本处理1、信号放大：通过放大电路可以增加信号的幅度，从而满足实际应用的需求。

2、信号滤波：滤波电路可以实现对信号的频率选择性放大或抑制，从而实现信号的滤波处理。

3、信号混频：混频电路可以实现不同频率信号的乘法运算，用于实现调频、解调等功能。

4、信号调制：调制电路可以将基带信号调制到高频载波上，实现信号的传输。

三、模拟电路的基本元件1、电阻：电阻是模拟电路中最基本的元件之一，用于限制电流和电压的大小。

2、电容：电容是一种能够存储电荷的元件，用于实现信号的积分、微分等功能。

3、电感：电感是一种能够存储磁场能量的元件，用于实现信号的滤波和变压功能。

4、二极管：二极管是一种具有非线性特性的元件，用于实现整流、开关等功能。

5、晶体管：晶体管是一种具有放大功能的元件，用于实现信号的放大、放大等功能。

四、模拟电路的基本类型1、放大电路：放大电路是模拟电路中最基本的类型之一，用于实现信号的放大功能。

2、滤波电路：滤波电路可以对信号进行频率选择性处理，实现滤波功能。

3、混频电路：混频电路可以对不同频率的信号进行乘法运算，用于调频、解调等功能。

4、调制电路：调制电路可以将基带信号调制到高频载波上，实现信号的传输。

五、常用的模拟电子器件1、运算放大器：运算放大器是一种用于放大、滤波等功能的集成电路，广泛应用于模拟电路中。

2、电压比较器：电压比较器是一种用于比较两个电压大小的器件，用于开关控制等功能。

3、脉冲发生器：脉冲发生器是一种用于产生脉冲信号的器件，用于时序控制等功能。

4、信号发生器：信号发生器是一种能够产生各种信号波形的仪器，用于实验和测试。

5、示波器：示波器是一种用于显示信号波形的仪器，用于实验和测试。

1．PN 结PN 结的单向导电性：正偏导通，呈小电阻，电流较大; 反偏截止，电阻很大，电流近似为零。

2.（1）. 低频时，因结电容很小，对 PN 结影响很小。

高频时，因容抗增大，使结电容分流，导致单向 导电性变差。

2. 结面积小时结电容小，工作频率高。

NPN PNP\I B = I BN - I CBO I C = I CN + I CBO硅管：U D(on) = (0.6---0.8) V 估算时取 0.7 V 锗管：(0.2 --- 0.4) V 0.3 V3.国家标准对半导体三极管的命名如下：• B 用字母表示同一型号中的不同规格 • 110 用数字表示同种器件型号的序号 • G 用字母表示器件的种类 • D 用字母表示材料 • 3 三极管• 第二位：A 表示锗PNP 管、B 表示锗NPN 管、C 表示硅PNP 管、D 表示硅NPN 管 • 第三位：X 表示低频小功率管、D 表示低频大功率管、G 表示高频小功率管、A 表示高频小功率管、K 表示开关管。

4.（1）电压放大倍数定义为: A U=U O/U I （重点）2）电流放大倍数定义为: A I=I O/I I（3）互阻增益定义为: A r=U O/I I （4）互导增益定义为: A g=I O/U I5.输入电阻RiRi 越大越好。

（1）Ri 越大，ii 就越小，从信号源索取的电流越小。

（2）当信号源有内阻时， Ri 越大， ui 就越接近uS 。

输出电阻Ro 是表明放大电路带负载的能力，R o 越小，放大电路带负载的能力越强，反之则差。

E CBE CB6例用估算法计算静态工作点。

已知：VCC=12V ，Rc=4K Ω， Rb=300K Ω，β=37.5。

解：UBE ≈0.7V请注意电路中IB 和IC 的数量级 7、小信号等效R b+V CCC B V 12I 0.04mA 40μA 300b R ?==37.50.04 1.5C B I I mA 籦=?CE CC C U V I Rc 12 1.546V =-=-?交流通路小信号等效+ u o - uR + u oR u BQ BEQEQ EU U I R -=CQ EQI I »BQ Q /C I I 籦CEQ CC CQ C E ()U V I R R =-+说明Q 是否合适8.零点漂移：晶体管参数随温度的变化将成为产生零点漂移的主要原因零点漂移的严重性及其抑制方法：如果零点漂移的大小足以和输出的有用信号相比拟，就无法正确地将两者加以区分。
