电学经典拔高题题文档 (2)

1.如图，电源电压为不变，灯泡标有“”的字样，灯泡标有“”的字样，电流表量程为，滑动变阻器标有“”的字样（假设灯丝电阻不变），则下列说法正确的是（）A:闭合、、时，电流表的最小示数是B:闭合、，断开时，的功率为C:只闭合，变阻器滑片滑到最右端时，正常发光D:整个电路消耗的最大功率为2、如图所示电路图，灯泡标有“”，滑动变阻器标有“”，电压表量程为，电流表量程为，只闭合开关、，滑动变阻器连入电路阻值为时，灯正常发光；只闭合、，示数为，忽略温度对灯丝电阻的影响，下列说法正确的是（）A:电源电压为B:只闭合、时，为了保护元件的安全，滑动变阻器连入电路的阻值范围是C:只闭合、时，灯泡的最小功率为D:的阻值为3、如图所示电路中，电源电压不变，R1=10Ω，小灯泡标有“6V”字样（灯丝电阻不变）。

闭合开关S1、S2，滑动变阻器R2的滑片在最左端，灯泡正常发光，电流表示数为1.1A。

当闭合开关S1，断开开关S2，滑动变阻器R2的滑片在最右端时，电流表示数为0.2A。

下列说法正确的是（）A.电源电压6VB.灯泡额定功率3WC.滑动变阻器最大阻值30Ω4、如图甲所示电路中，电源电压保持不变，R0是定值电阻，滑动变阻器R的最大阻值为100Ω，小灯泡L标有“6V”字样，电流表所选量程为0~0.6A，电压表所选量程为0~3V。

图乙是R0和小灯泡L的电流随电压变化的图像。

当闭合开关S1、S2，断开S3时，小灯泡正常发光。

下列说法正确的是（）A.R0的阻值为10ΩB.小灯泡的额定功率为3WC.只闭合S3，滑动变阻器的滑片滑到最左端时，各电路元件是安全的D.D.闭合S2，断开S1、S3时，电压表会超过量程5.6.如图甲所示电路中，电源电压保持不变，R1是定值电阻，R2是规格为“20Ω1A”的滑动变阻器，电压表量程为0～15V。

闭合开关S，在保证电路元件安全的情况下，滑片移动过程中，电压表示数U与滑动变阻器接入电路的电阻R2的变化情侣如图乙所示。

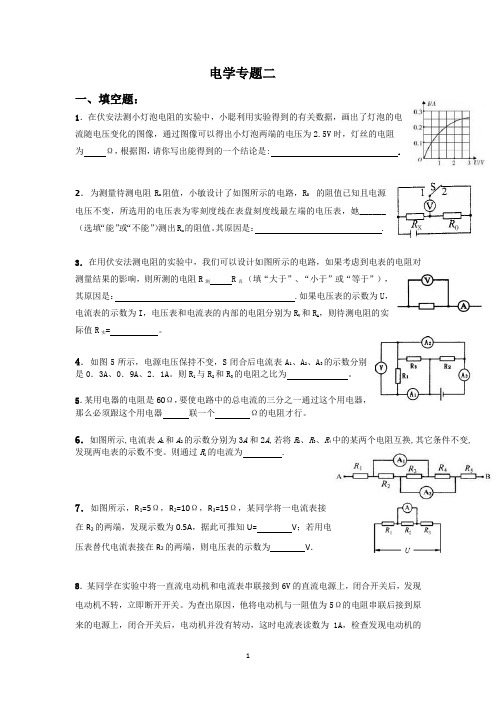

电学专题二一、填空题：1．在伏安法测小灯泡电阻的实验中，小聪利用实验得到的有关数据，画出了灯泡的电流随电压变化的图像，通过图像可以得出小灯泡两端的电压为2.5V时，灯丝的电阻为Ω，根据图，请你写出能得到的一个结论是: .2．为测量待测电阻R x阻值，小敏设计了如图所示的电路，R0 的阻值已知且电源电压不变，所选用的电压表为零刻度线在表盘刻度线最左端的电压表，她______（选填“能”或“不能”）测出R x的阻值。

其原因是： .3．在用伏安法测电阻的实验中，我们可以设计如图所示的电路，如果考虑到电表的电阻对测量结果的影响，则所测的电阻R测 R真（填“大于”、“小于”或“等于”），其原因是： .如果电压表的示数为U，电流表的示数为I，电压表和电流表的内部的电阻分别为R V和R A，则待测电阻的实际值R实= 。

4．如图5所示，电源电压保持不变，S闭合后电流表A1、A2、A3的示数分别是0．3A、0．9A、2．1A。

则R1与R2和R3的电阻之比为。

5．某用电器的电阻是60Ω，要使电路中的总电流的三分之一通过这个用电器，那么必须跟这个用电器联一个Ω的电阻才行。

6．如图所示,电流表A1和A2的示数分别为3A和2A,若将R2、R3、R4中的某两个电阻互换,其它条件不变,发现两电表的示数不变。

则通过R 1的电流为 .7．如图所示，R1=5Ω，R2=10Ω，R3=15Ω，某同学将一电流表接在R2的两端，发现示数为0.5A，据此可推知U= V；若用电压表替代电流表接在R2的两端，则电压表的示数为V．8．某同学在实验中将一直流电动机和电流表串联接到6V的直流电源上，闭合开关后，发现电动机不转，立即断开开关。

为查出原因，他将电动机与一阻值为5Ω的电阻串联后接到原来的电源上，闭合开关后，电动机并没有转动，这时电流表读数为1A，检查发现电动机的图5b轴被卡住了。

排除故障后，将电动机重新接到6V的直流电源上带动负载转动，这时电流表读数也为1A，由此可知电动机线圈电阻为Ω，电动机的能量转化效率为。

初中物理中考电学拔高计算题专练一、电能表计算类试题1.学习了电功率的知识后，小亮想利用家中的电能表（如图所示）测量电水壶的电功率和热效率，他把质量为1kg温度是20℃的冷水倒入电水壶中，然后把家中的用电器都与电源断开，仅让电水壶工作，在5分钟内将这壶水烧开（在标准气压下），他观察到电能表转盘转了70转，试求：（1）将这壶水烧开，水吸收的热量是多少？（2）电水壶的电功率为多少？（3）电水壶的热效率为多少？【答案】（1）3.36×105J；（2）1400W；（3）80%2、小明家上次査看电能表示数，本次查看时电能表读数如图所示，则下说法正确的是A.他家在这段时间内消耗的电能为903kw·hB.电能表是测量电功率的仪表C.若只让一个标有“220V 1000w”的电热水器正常工作10min，则电能表的圆盘转了600转D.这个电能表的额定功率为2200W（2023·泸州中考）17．（3分）小明观察到家里的电能表如图所示。

他只将一个电热水器接入家庭电路正常工作，观察到电能表指示灯闪烁80次用时48秒，则这段时间内，电热水器消耗的电能为J，电热水器电阻丝阻值为Ω；该热水器连续工作30min，电能表示数将变为kW•h。

答案：9.6×104；24.2；5219.1。

3、（2021·黑龙江齐齐哈尔市·中考真题）如图所示的电能表，在某段时间内转盘转了1800转，则此段时间内接在这个电能表上的用电器消耗的总电能是______kW h ，此电能表允许接入用电器的最大总功率是______W。

【答案】0.6 4400二、保温加热计算类试题1.（2022湖南怀化）在抗击新冠肺炎疫情期间，中医诊疗发挥了积极有效的作用，成为世界瞩目的“中国战法”重要组成部分。

图甲为小明同学家的电中药壶，有高温和低温两个挡位，正常工作电路简化为图乙所示，其中S′为挡位开关，R1、R2为定值电阻，A、B为阻值忽略不计的指示灯。

初中物理竞赛提高班电学专题（2）一、选择题（※为多项选择题）1、日光灯的发光效率比白炽灯高，是一种节能光源，但车床照明不使用日光灯。

主要的原因是（ D ）A 、日光灯长度大，不便于工人操作B 、长期在日光灯照射下人感到疲劳C 、日光灯是管形的，因此用它照明看不清零件的细节D 、日光灯发光是不连续的，所以在它照射下观看转动的物体会发生错觉 2、骑自行车上坡前往往要加紧蹬几下，这样做是为了（ C ）A 、增大车的惯性B 、增大车的冲力C 、增大车的动能D 、增大车的势能 3、工人师傅在改装电炉时。

为了使电功率减小到原来的一半，下列措施中可行的是（ B ）A 、截去一半电炉丝B 、串联一条相同的电炉丝C 、并联一条相同的电炉丝D 、把连接电炉和电源的导线长度增加一倍 4、家庭电路中的保险丝烧断了，下列做法中正确的是（ D ）A 、用铜丝代替B 、为了保险，选择尽量粗的保险丝替换C 、选择额定电流稍小于电路中最大正常工作电流的保险丝替换D 、选择额定电流稍等于或稍大于电路中最大正常工作电流的保险丝替换5、阻值不同的两个电阻的电流强度随电压变化的下列结论中正确的是（ D ） A 、R 1>R 2 B 、R 1、R 2串联后的总电阻的I —U 图线在区域Ⅱ C 、R 1、R 2并联后的总电阻的I —U 图线在区域ⅢD 、R 1、R 2并联后的总电阻的I —U 图线在区域Ⅰ6、如图所示。

滑动变阻器M 的总电阻为10欧，滑动变阻器N 的总电阻为20欧，电阻的阻值约20欧。

大了使电压表的示数略微增大，应该 （ AA 、把N 的滑片向左移一小段距离B 、把M 的滑片向左移一小段距离C 、把N的滑片向右移一小段距离 D 、把M 的滑片向右移一小段距离7、五个阻值均为R 的电阻连接成如图的四边 形ABCD ，A 、B 、C 、D 中任意两点之间的电 阻值不可能的是（ B ）A 、RB 、R/5C 、R/2D 、5R/88、一只电熨斗的额定电压是110伏，额定功率是100瓦。

电学综合练习（2.1）1、如图6所示电路，电源电压6Ｖ保持不变,丙处接入电流表。

若在甲、乙两处分别接入电压表，闭合开关S ，甲、乙两表读数之比为1∶2；断开开关S ，在甲、乙两处分别接入电流表，乙处电流表示数为0.6Ａ。

当断开开关S ，甲、乙接入电流表时,丙的示数及R 2消耗的电功率分别是（ C ）A ． 0.3Ａ 0.6 WB ． 0.6Ａ 1.2 WC ． 0.9Ａ 1.8 WD ． 1.8Ａ 3.6 W2、实验室有一个纯电阻元件，上面标有“？V 6W”字样，额定电压值已不清晰。

用以下实验器材：一个输出电压值未知的稳压电源，一个已调零的电流表，一个已知阻值的定值电阻R 0，两个开关和导线若干。

小文同学设计了如图22所示的实验电路。

（1）根据公式 ，只要测量出纯电阻元件R X 的电阻，即可计算出它的额定电压值。

（2）完成以下实验步骤，并写出纯电阻元件R X 的表达式。

①闭合开关S 1，断开S 2，读出电流表的示数为I 1； ②____________，读出电流表的示数为I 2；用I 1、I 2和R 0表示R X ，则R X = 。

DAN: p=u 2/R 3、．图20是小阳同学“测额定电压为2.5V 小灯泡的额定功率”的电路。

实验时，发现电流表已损坏，但手边还有另一只电压表V 1和电阻箱（元件符号）可利用，请你帮助小阳利用这些元件重新设计一个测定小灯泡额定功率的方案，并按要求完成下列问题。

(3分)（1）在方框内画出新设计的电路图；（2）按新设计的电路图连接好电路后，将滑动变阻器的滑片P 移到阻值最大处，再闭合开关，然后调节滑动变阻器的滑片P 和______________，使接在小灯泡两端的电压表 V 的示数为2.5V ；（3）记下此时另一块电压表V 1的示数U 和电阻箱连入电路中的阻值R 1；（4）根据所测数据，写出计算小灯泡额定功率的表达式：P ＝____________。

S 2 R xR 0 S 1图22图20ABC D V 1SPL16．图6中，电阻R 1与R 3相等，电阻R 2与R 4相等。

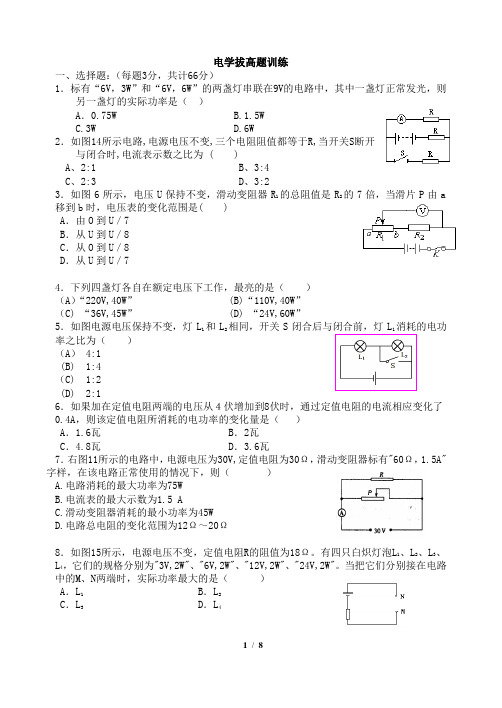

电学拔高题训练一、选择题：（每题3分，共计66分）1．标有“6V，3W”和“6V，6W”的两盏灯串联在9V的电路中，其中一盏灯正常发光，则另一盏灯的实际功率是（）A．0.75W B.1.5WC.3WD.6W2．如图14所示电路,电源电压不变,三个电阻阻值都等于R,当开关S断开与闭合时,电流表示数之比为 ( )A、2:1B、3:4C、2:3D、3:23．如图6所示，电压U保持不变，滑动变阻器R1的总阻值是R2的7倍，当滑片P由a移到b时，电压表的变化范围是( )A．由O到U／7B．从U到U／8C．从O到U／8D．从U到U／74．下列四盏灯各自在额定电压下工作，最亮的是（）（A）“220V,40W” (B)“110V,40W”（C) “36V,45W” (D) “24V,60W”5．如图电源电压保持不变，灯L1和L2相同，开关S闭合后与闭合前，灯L1消耗的电功率之比为（）（A） 4:1(B) 1:4（C) 1:2(D) 2:16．如果加在定值电阻两端的电压从４伏增加到8伏时，通过定值电阻的电流相应变化了0.4A，则该定值电阻所消耗的电功率的变化量是（）A．1.6瓦 B．2瓦C．4.8瓦 D．3.6瓦7．右图11所示的电路中，电源电压为30V,定值电阻为30Ω，滑动变阻器标有"60Ω，1.5A"字样，在该电路正常使用的情况下，则（）A.电路消耗的最大功率为75WB.电流表的最大示数为1.5 AC.滑动变阻器消耗的最小功率为45WD.电路总电阻的变化范围为12Ω～20Ω8．如图15所示，电源电压不变，定值电阻R的阻值为18Ω。

有四只白炽灯泡L1、L2、L3、L4，它们的规格分别为"3V,2W"、"6V,2W"、"12V,2W"、"24V,2W"。

当把它们分别接在电路中的M、N两端时，实际功率最大的是（）A．L1 B．L2C．L3 D．L4图59．有L 1和L 2两盏电灯，标有“4V 8W ”和“8V 32W ”，把它们与“4A 10Ω”的变阻器串联后接在12V 的电源上，如图所示。

初中物理电学拔高试卷（附答案及解析）一．选择题（共7小题）1．如图所示电路图，把端点A、B接在电压U不变的电源两端，只闭合开关S1，电压表的示数为U1，电流表A1的示数为I1．把端点C、D接同一电源两端，只闭合开关S2，电压表的示数为U2，电流表A2的示数为I2．把端点A、D接同一电源两端，只闭合开关S1，电压表的示数为U3，电流表A1的示数为I3．把端点B、C 接同一电源两端，只闭合开关S2，电压表的示数为U4，电流表A2的示数为I4．已知：R1=R3=12Ω，U1=6V，U1：U3=4：3，I3：I4=3：5．则（）2．如图所示，电源两端的电压U保持不变．当开关S1、S2、S4闭合，S3断开时，电压表的示数为U1，电流表A1的示数为I1，电流表A2的示数为I2；当开关S1、S3闭合，S2、S4断开时，电压表的示数为U2，电流表A1的示数为I3，电流表A2的示数为I4．关于这个电路中电压表、电流表示数的比较，下列说法中正确的是（）3．如图所示，电源电压保持不变．只闭合开关S1时，电压表V的示数为U1，电阻R1消耗的功率P1为1.8W；只闭合开关S2、S3时，电压表V的示数为U2，电流表A1和A2的示数分别为I1和I2；所有开关都闭合时，电流表A2的示数比I2增加了0.9A．已知U1：U2=1：3，I1：I2=4：1，则（）4．如图所示电路，电源电压不变，当开关S闭合、S1、S2断开时，电流表的示数为I1，电压表的示数为U1；当开关S、S1、S2都闭合时，电流表的示数为I2，电压表的示数为U2．则下列说法正确的是（）5．如图所示的电路中，电源两端的电压保持不变，电阻R2与R3的阻值均为10Ω．闭合开关S，断开开关S1，电流表A1和A2的示数之比为3：1．当把电流表A1和A2分别换成电压表V1和V2后，若把开关S、S1都闭合，电压表V1的示数为U1，电压表V2的示数为U2．则下列选项正确的是（）6．如图所示电路，电源两端的电压一定，当开关S1闭合、S2断开时，电流表和电压表示数分别为I1、U1；当再闭合S2，且将滑片P适当右移后，电流表和电压表示数分别为I2、U2，则下列叙述一定正确的是（）7．如图所示的电路中，电源两端的电压保持不变，电阻R2与R3的阻值均为10Ω．闭合开关S，电流表A1和A2的示数之比为3：2．若把电流表A1和A2分别换成电压表V1和V2后，电压表V1的示数为U1prime;，电压表V2的示数为U2prime;．则下列选项正确的是（）二．填空题（共2小题）8．如图所示的电路中，电源电压恒定不变，R1=R2．当电键S1闭合、S2断开时，电流表、电压表的示数分别为I1、U1；当电键S2闭合、S1断开时，电流表、电压表的示数为I2、U2；则I1/I2_________1，U1/U2_________1（选填＜、=或＞）．9．如图所示的电路中，电源电压恒定不变，已知R1=2R2，当S1闭合、S2断开时，电压表和电流表示数分别U1和I1；当S1断开、S2闭合时，电压表和电流表示数分别U2和I2，则U1与I1的比值_________U2与I2的比值，I1与I2的比值_________3．（均选填大于、等于或小于）三．解答题（共6小题）10．如图所示的电路图中，把端点A、B 接在电压U不变的电源两端，当闭合开关S1，断开开关S2时，电压表的示数为U，电流表A1的示数为I1．把端点C、D接在电压U不变的电源两端，当断开开关S1，闭合开关S2时，电压表的示数为U2，电流表A2的示数为I2．把端点C、B接在电压U不变的电源两端，当闭合开关S1、S2时，电流表A1的示数为I3电流表A2的示数为I4．把端点A、D接在电压U不变的电源两端，当断开开关S1、闭合开关S2时，电流表A2的示数为I5．已知：U1：U2=3：4，I3：I4=5：3，R1=R2，U2=10V 求：（1）电流I1与I2的比值；（2）电流I2与I5的比值；（3）电源两端电压U．11．如图所示电路图中，把端点A、C接在电压U不变的电源两端，只闭合开关S2时，电压表V1的示数为U1；只闭合开关S3时，电压表V1的示数为U1prime;，电压表V2的示数为U2prime;=4.5V．当把端点A、B接在电压U不变的电源两端，只断开开关S2，并用R4替换R3后，电压表V2的示数为U2Prime;．己知U1：U1prime;=4：3，U2prime;：U2Prime;=13：12，R3：R4=2：3，电阻R2=4Ω．求：电阻R3的电阻值和电源两端电压U．12．如图所示，电源两端电压U保持不变．当开关S1闭合、S2断开，滑动变阻器接入电路中的电阻为RA时，电压表的示数为U1，电流表的示数为I1，电阻R1的电功率为P1，电阻RA的电功率为PA=4.5W；当开关S1、S2都闭合，滑动变阻器接入电路中的电阻为RB时，电压表的示数为U2=2V，电流表的示数为I2，电阻RB的电功率为PB．已知：R1：R2=2：1，P1：PB=1：10，U1：U2=3：2．求：（1）电源两端的电压U；（2）电阻R2的阻值．13．如图所示，电源两端电压保持不变，当开关S1闭合、S2断开，滑动变阻器的滑片P移到B端时，电阻R2的电功率为P2，电流表的示数为I1；当开关S1断开、S2闭合时，电阻R2的电功率为P2prime;，电流表的示数为I2．已知I1：I2=2：3．求：（1）电阻R2的功率P2与P2prime;的比值；（2）当开关S1、S2都断开，滑动变阻器的滑片P在某点C时，变阻器接入电路的电阻为RC，电压表V1的示数为U1，电压表V2的示数为U2，已知U1：U2=2：3，这时R2的功率为10W，RC的电功率为5W．则滑片P在B端与滑片P到C点时，变阻器连入电路电阻RB与RC的比值；（3）通过开关的断开和闭合，会出现不同的电路状态，求电路消耗的最大电功率．（请画出相关电路状态的等效电路图）14．物理小组活动时，老师要求大家试着用一块电压表和阻值为R0的定值电阻等器材，通过实验测算出待测电阻的电阻值RX．如图所示为小利所连接的部分电路．（1）电路中还缺少一根导线，请你帮助小利完成电路的连接，并画出实验电路图．（2）正确连接电路后，只闭合开关S1时，电压表的示数为U1；开关S1、S2都闭合时，电压表的示数为U2．如果电源两端电压恒定不变，则RX=_________．15．如图所示的电路图中，电源两端电压保持不变，滑动变阻器的最大阻值为R3．若只闭合开关S1，将滑动变阻器的滑片P置于A端时，电压表V1的示数为U1，电压表V2的示数为U2；若此时将滑动变阻器的滑片P移至B端，电压表V1的示数变为U1prime;，电压表V2的示数变为U2prime;，电流表A1的示数为0.4A．已知U1：U1prime;=1：2，U2：U2prime;=3：1，R2=3Ω．求：（1）电阻R1的阻值；（2）电源两端电压U；（3）当开关都闭合，滑动变阻器的滑片P置于B端时，电流表A2的示数．。

电流和电路拔高练习1、（赤峰）中考试卷库大门控制电路的两把钥匙分别有两名工作人员保管，单把钥匙无法打开，如图3所示电路中符合要求的是（）2、击剑比赛中，当甲方运动员的剑(图中用“S甲”表示)击中乙方的导电服时，电路导通，乙方指示灯亮。

下面能反映这种原理的电路是（）3.小施学校的教学楼有东、南、西、北四扇大门，放学后要求都要将门关上。

平时传达室的蒋师傅住在南门，每天都要跑三个地方检查门是否关上，非常辛苦。

小施学了电学后为减轻蒋师傅的工作量，设计了一电路图，即三个门中只要有门没关好（相当于一个开关断开），则代表该扇门的指示灯就会发光。

下列电路图中符合要求的是：（）4、小轿车的仪表盘上，有一个显示汽车车门关闭状况的指示灯。

只要四个车门中有一个没关闭（此时装在车门上的电路开关处于断开），指示灯就发光提醒。

下面四个电路中，能体现该装置工作原理的是（）5．一辆卡车驾驶室内的灯泡，由左右两道门上的开关S l、S2和车内司机右上方的开关S3共同控制。

S1和S2分别由左右两道门的开、关来控制：门打开后，S1和S2闭合，门关上后，S l和S2断开。

S3是一个单刀三掷开关，根据需要可将其置于三个不同位置。

在一个电路中，要求在三个开关的共同控制下，分别具有如下三个功能：(1)无论门开还是关，灯都不亮；(2)打开两道门中的任意一道或两道都打开时，灯就亮，两道门都关上时，灯不亮；(3)无论门开还是关，灯都亮。

图2所示的四幅图中，符合上述要求的电路是（）6．恐怖分子在公共场所安装了定时炸弹，其引爆装置如图14所示，起爆前定时开关S是闭合的，当设定起爆时间一到，定时开关S会自动断开．为使引爆装置停止工作，拆弹专家应在图中(填“a”或“b”)处剪断导线．拆除前起爆器上(填“有”或“没有”)电流通过．7．如图所示电路，在某些接线柱问去掉或接上一些导线，可使三盏灯泡分别成为串联或并联．(1)成为串联电路的最简单方法是(2)成为并联电路最简单的方法是8.图5—4—2是李林同学用电流表测灯泡L 2中电流连接的线路． (1)电流表连接有什么错误?(2)现要测灯L 1中的电流，只允许变动一根导线的一个端点的接线位置，请在图5—4—2中用虚线①标出，并在改动的导线上打“×”． (3)在(2)的基础上，若要测出L 2、L 1两灯的总电流而且又只允许再变动一根导线上一个端点的位置，请在图上再用虚线②标出，在改动的导线上打上“×”． 9．在用电流表测电流的实验中，某同学连接的电路如图5—5一ll 所示．(1)闭合开关，观察到灯泡L 1和L 2的发光情况是 ． (2)针对上述现象，该电路存在的问题是 (3)请在原图上只改动一根导线，使两只电流表分别测干路和支路的电流．(要求：在需改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉)10. 某实验小组按照课本要求探究并联电路中电流的关系，他们设计的电路如图11所示。

1.如图所示的电路，电源电压不变，当开关S闭合后，移动滑动变阻器的滑片P，使电压表的示数从6V变化到2V，同时观察到电流表的示数从0.5A变化到1A。

则定值电阻和电源电压分别为( )A．4Ω、8V B．6Ω、12V C．8Ω、10V D．16Ω、10V 2. 如图甲所示的电路中，R1=10Ω，电源电压保持不变，在滑动变阻器的滑片从最左端滑向最右端的过程中，电压表V2和电流表示数变化的关系图线如图乙所示．（1）求电源电压．（2）求图乙中a点对应的电流值．（3）求滑片在最右端时，R1消耗的电功率．（4）电压表V2的示数变化量△U2与电流表A的示数变化量△I的比值如何变化？3.如图所示R1=10欧姆,电源电压不变.当滑动变阻器的滑片P分别在a.b两点时,电压表的示数之比为1:2,而滑动变阻器消耗的电功率比为5:2,求滑片P在这两点时变阻器连入电路中的阻值4.一个小灯泡与一个6欧的电阻串联后接在12伏的电源上，小灯泡恰能正常发光，此时小灯泡的功率为6瓦．求小灯泡正常发光时的电阻和额定电压．5.某班同学到实验室做“测定小灯泡额定功率”的实验，被测小灯泡的额定电压为3.8 V，电阻约为10 Ω。

实验室有如下器材：电源（电压约为6V左右）、电流表（0-0.6 A 0～3 A）、电压表（0-3V 0-15 V）、开关各一只，导线若干，滑动变阻器两只：R1（5Ω 0.5A）、R2（10Ω 0.5A）。

(1)请你说出在这个实验中，滑动变阻器所起的作用是：__________________。

本实验中电压表应选用_______挡，滑动变阻器应选用_______。

(2)实验电路接好后，合上开关时，部分同学发现电路出现故障，主要有下列的情况，请根据现象指出故障的可能原因：①连接好电路，闭合开关后，看到电压表指针如图偏转：____________；②灯泡不亮、电压表示数较大、电流表无示数，取下灯泡，两表的示数不变：_____________；(3)排除故障后，调节滑动变阻器，发现电压表的0～15 V量程已坏，为了测小灯泡的额定功率，姚远小组设计了另一种实验方案。

第一部分1. 如图11甲所示电路，电源两端电压保持不变，R 0是定值电阻，R 1是滑动变阻器。

图11乙中A为通过电阻R 0的电流与其两端电压关系的图线，B 为通过小灯泡L 的电流与其两端电压关系的图线。

闭合开关S 1，断开开关S 2，调节滑动变阻器到某一位置c （图中未画出），电压表的示数为4V ，电流表的示数为0.4A 。

再将开关S 2闭合，将滑动变阻器调到最左端的a 点，则此时电路消耗的总功率为4.2 W 。

2. .如图11所示电路，电源两端电压一定，R 1、R 2、R 3是三个定值电阻，且R 1＞R 2。

当只闭合开关S 1、S 2时，电路消耗的电功率为19.2W ，电阻R 1消耗的电功率为P 1；当只闭合开关S 3时，电路消耗的电功率为2.4W ，电阻R 3消耗的电功率为0.8W ，电阻R 1消耗的电功率为P 1'；则P 1∶P 1′＝____4:1__________。

3. 在如图11所示的电路中，电源电压6V 恒定，电流表的量程为0～0.6A ，电压表的量程为0～3V,灯L 1和L 2的规格分别为“6V,1.8W ”和“6V,1.2W ”，滑动变阻器R 的规格为“50Ω，1.5A ”，不计温度对灯丝电阻的影响。

若两灯只许一盏灯工作，且要求电路元件安全使用，在滑动变阻器的滑片移动过程中，整个电路要消耗最小电功率是 0.6 W 。

4. 如图5所示电路电源两端电压保持不变。

当开关S 1闭合，S 2断开时，电阻R 1消耗的电功率为P 1，电路消耗的总电功率P 总＝3P 1；当开关S 1断开，S 2闭合时，电阻R 2消耗的电功率为P 2，电路消耗的总电功率为P 总'。

若P 总∶P 总'＝3∶2，下列关系正确的是BC图11P甲bR 1a S 2S 1A VR 0 乙I /ABA0.10.2 0.3 0.4 0.5 0.6 0.7 1 2 3 4 5 6 0 S 1S 2图9AVS 3 P a bR L 1L 2 图11A．R1∶R2＝5∶2 B．R2∶R3＝5∶4C．P1∶P2＝9∶10 D．P2∶P总＝27∶105.小敏设计了一种“闯红灯违规证据模拟记录器”，如图8甲，拍摄照片记录机动车辆闯红灯时的情景。
