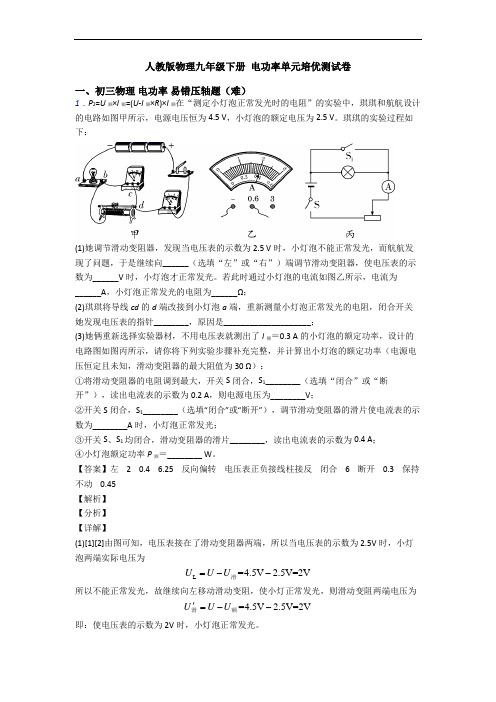

人教版物理九年级下册 电功率单元培优测试卷一、初三物理 电功率 易错压轴题（难）1．P 2=U 额×I 额=(U -I 额×R )×I 额在“测定小灯泡正常发光时的电阻”的实验中，琪琪和航航设计的电路如图甲所示，电源电压恒为4.5 V ，小灯泡的额定电压为2.5 V 。
琪琪的实验过程如下：(1)她调节滑动变阻器，发现当电压表的示数为2.5 V 时，小灯泡不能正常发光，而航航发现了问题，于是继续向______（选填“左”或“右”）端调节滑动变阻器，使电压表的示数为______V 时，小灯泡才正常发光。
若此时通过小灯泡的电流如图乙所示，电流为______A ，小灯泡正常发光的电阻为______Ω；(2)琪琪将导线cd 的d 端改接到小灯泡a 端，重新测量小灯泡正常发光的电阻，闭合开关她发现电压表的指针________，原因是____________________；(3)她俩重新选择实验器材，不用电压表就测出了I 额＝0.3 A 的小灯泡的额定功率，设计的电路图如图丙所示，请你将下列实验步骤补充完整，并计算出小灯泡的额定功率（电源电压恒定且未知，滑动变阻器的最大阻值为30 Ω）：①将滑动变阻器的电阻调到最大，开关S 闭合，S 1________（选填“闭合”或“断开”），读出电流表的示数为0.2 A ，则电源电压为________V ；②开关S 闭合，S 1________（选填“闭合”或“断开”），调节滑动变阻器的滑片使电流表的示数为________A 时，小灯泡正常发光；③开关S 、S 1均闭合，滑动变阻器的滑片________，读出电流表的示数为0.4 A ； ④小灯泡额定功率P 额＝________ W 。
【答案】左 2 0.4 6.25 反向偏转 电压表正负接线柱接反 闭合 6 断开 0.3 保持不动 0.45【解析】【分析】【详解】(1)[1][2]由图可知，电压表接在了滑动变阻器两端，所以当电压表的示数为2.5V 时，小灯泡两端实际电压为L =4.5V 2.5V=2V U U U =--滑所以不能正常发光，故继续向左移动滑动变阻，使小灯正常发光，则滑动变阻两端电压为=4.5V 2.5V=2V U U U '=--滑额 即：使电压表的示数为2V 时，小灯泡正常发光。

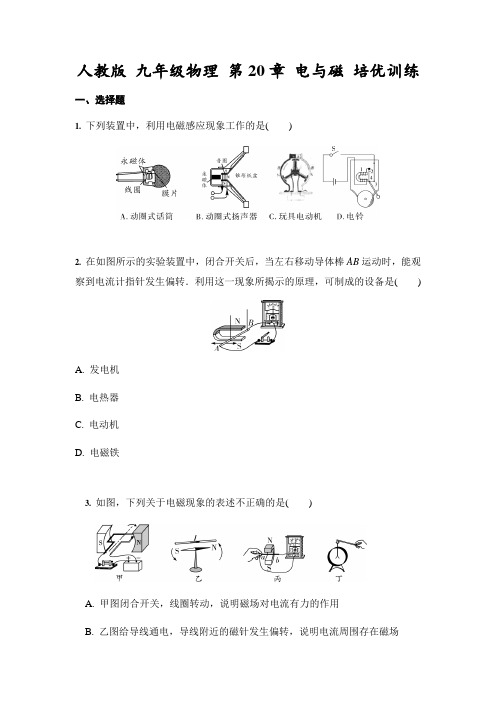

人教版九年级物理第20章电与磁培优训练一、选择题1. 下列装置中，利用电磁感应现象工作的是()2. 在如图所示的实验装置中，闭合开关后，当左右移动导体棒AB运动时，能观察到电流计指针发生偏转．利用这一现象所揭示的原理，可制成的设备是()A. 发电机B. 电热器C. 电动机D. 电磁铁3. 如图，下列关于电磁现象的表述不正确的是()A. 甲图闭合开关，线圈转动，说明磁场对电流有力的作用B. 乙图给导线通电，导线附近的磁针发生偏转，说明电流周围存在磁场C. 丙图闭合电路的部分导体ab在磁场中上下运动，灵敏电流计指针一定会偏转D. 丁图用橡胶棒接触验电器的金属球，金属箔片张开，说明橡胶棒带电4. 现代武器中有一种新型电磁炮，它是利用电磁技术制成的一种先进武器，具有速度快、命中率高等特点，其原理是利用磁场对通电导体的作用．下图中与此工作原理相同的是()5. 如图所示是一种环保型手电筒，只要将它来回摇动，小灯泡就能发光，能说明该手电筒工作原理的装置图是()6. 如图所示，下列说法中错误的是()A. 这是模拟奥斯特实验的一个场景B. 图示实验说明了通电导线周围存在磁场C. 将电池正负极对调后，重新闭合电路，小磁针偏转方向改变D. 将图中导线断开，小磁针N极将指向地磁的北极7. 图为探究“导体在磁场中运动时产生感应电流条件”实验的装置示意图．关于这个实验，下列说法正确的是()A. 当导体棒沿竖直方向上下运动时，灵敏电流计的指针发生偏转B. 当导体棒相对水平方向斜向上运动时，灵敏电流计的指针不发生偏转C. 当导体棒沿水平方向左右运动时，灵敏电流计的指针发生偏转D. 当导体棒沿水平方向向左和向右运动时，灵敏电流计的指针都向同一方向偏转8. 如图所示，闭合开关，导体ab就会运动起来，下列说法正确的是 ()A.发电机是利用这一原理工作的B.在此过程中，机械能转化为电能C.此实验说明磁场对通电导体有力的作用D.同时改变电流方向和磁场方向，可以改变导体ab的运动方向9. 图甲是水位自动报警器的原理示意图，图乙所示的四个实验中能反映其自动报警原理的是()10. 一条形磁铁放在水平桌面上，处于静止状态，电磁铁置于条形磁铁附近并正对(如图所示)。

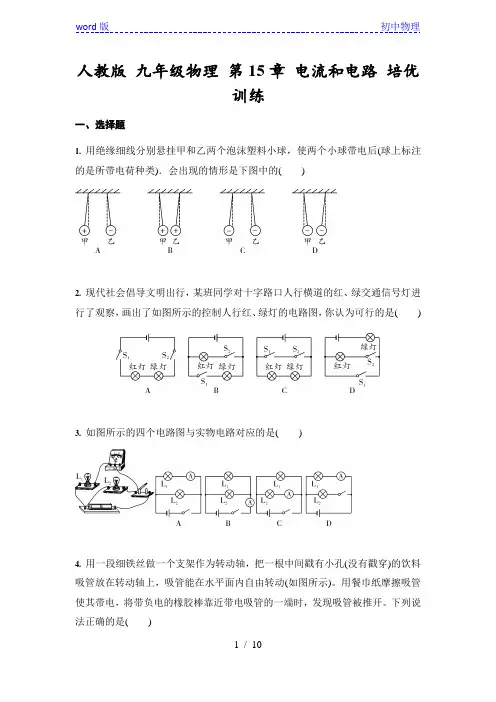

人教版九年级物理第15章电流和电路培优训练一、选择题1. 用绝缘细线分别悬挂甲和乙两个泡沫塑料小球，使两个小球带电后(球上标注的是所带电荷种类)．会出现的情形是下图中的()2. 现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是()3. 如图所示的四个电路图与实物电路对应的是()4. 用一段细铁丝做一个支架作为转动轴，把一根中间戳有小孔(没有戳穿)的饮料吸管放在转动轴上，吸管能在水平面内自由转动(如图所示)。
用餐巾纸摩擦吸管使其带电，将带负电的橡胶棒靠近带电吸管的一端时，发现吸管被推开。
下列说法正确的是()A.吸管和橡胶棒带异种电荷B.吸管和餐巾纸摩擦后，两者带同种电荷C.吸管和餐巾纸摩擦时，吸管得到电子带负电D.吸管和餐巾纸摩擦时，吸管失去电子带负电5. 如图所示，用一个带负电的物体a去接触不带电的验电器的金属球b时，金属球b也带上了负电。
下列说法正确的是()A.a上的一些电子转移到b上，瞬时电流方向从b到aB.b上的一些电子转移到a上，瞬时电流方向从a到bC.b上的一些原子核转移到a上，瞬时电流方向从b到aD.a上的一些原子核转移到b上，瞬时电流方向从a到b6. 在一本用电常识的书中，列出了使用白炽灯泡的常见故障与检修方法，其中一项故障现象如下：故障现象可能原因检修方法灯泡不亮灯泡的灯丝断了换新灯泡灯头内的电线断了连接好灯头、开关等处的接线松检查加固从电路的组成来看，上述故障现象的原因可以概括成()A. 开路B. 短路C. 通路D. 开路或短路7. 2019·百色如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是()A．撤掉导线a，电流表测量的是电路的总电流B．撤掉导线a，电流表测量的是小灯泡L1中的电流C．撤掉导线b，电流表测量的是小灯泡L2中的电流D．撤掉导线c，电流表测量的是小灯泡L2中的电流8. 2019·长春一模小阳用三个电流表和两个小灯泡做实验，检验并联电路干路电流是否等于各支路电流之和，其连接的电路如图所示。

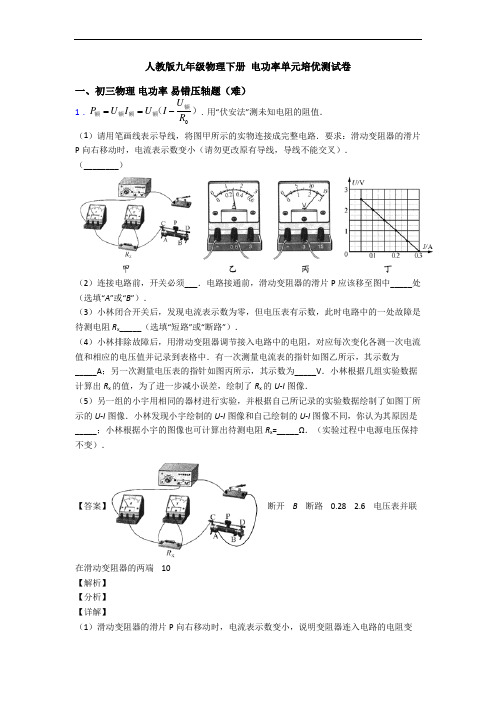

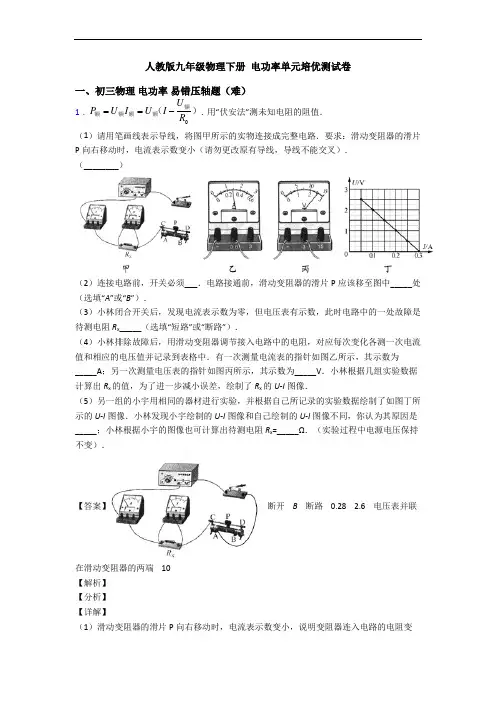

人教版九年级物理下册 电功率单元培优测试卷一、初三物理 电功率 易错压轴题（难）1．0U P U I U I R ==-额额额额额（）．用“伏安法”测未知电阻的阻值． （1）请用笔画线表示导线，将图甲所示的实物连接成完整电路．要求：滑动变阻器的滑片P 向右移动时，电流表示数变小（请勿更改原有导线，导线不能交叉）．（________）（2）连接电路前，开关必须___．电路接通前，滑动变阻器的滑片P 应该移至图中_____处（选填“A ”或“B ”）．（3）小林闭合开关后，发现电流表示数为零，但电压表有示数，此时电路中的一处故障是待测电阻R x _____（选填“短路”或“断路”）．（4）小林排除故障后，用滑动变阻器调节接入电路中的电阻，对应每次变化各测一次电流值和相应的电压值并记录到表格中．有一次测量电流表的指针如图乙所示，其示数为_____A ；另一次测量电压表的指针如图丙所示，其示数为_____V ．小林根据几组实验数据计算出R x 的值，为了进一步减小误差，绘制了R x 的U -I 图像．（5）另一组的小宇用相同的器材进行实验，并根据自己所记录的实验数据绘制了如图丁所示的U -I 图像．小林发现小宇绘制的U-I 图像和自己绘制的U -I 图像不同，你认为其原因是_____；小林根据小宇的图像也可计算出待测电阻R x =_____Ω．（实验过程中电源电压保持不变）．【答案】 断开 B 断路 0.28 2.6 电压表并联在滑动变阻器的两端 10【解析】【分析】【详解】（1）滑动变阻器的滑片P 向右移动时，电流表示数变小，说明变阻器连入电路的电阻变大，故变阻器左下接线柱连入电路中，如下图所示： （2）连接电路前，开关必须断开．电路接通前，滑动变阻器的滑片P 应该移至图中阻值最大处的B 端；（3）若待测电阻短路，电压表示数为0，不符合题意；若待测电阻断路，电流表示数为零，电压表串联在电路中测电源电压，电压表有示数，符合题意，电路中的一处故障是待测电阻R x 断路；（4）有一次测量电流表的指针如图乙所示，电流表选用小量程，分度值为0.02A ，其示数为0.28A ；另一次测量电压表的指针如图丙所示，电压表分度值为0.1V ，其示数为2.6V ；2．（5）待测电阻与变阻器串联，当变阻器连入电路的电阻变小时，由欧姆定律I =U R可知，电路的电流变大，根据U =IR 得到待测电阻的电压变大，由串联电路电压的规律可知，变阻器两个的电压变小，根据绘制的如图丁所示的U -I 图象可知，电压表并联在变阻器的两端了；由图乙可知，当电流I 1=0.1A 时，变阻器两端的电压U 1=2V ，当电流I 2=0.2A 时，变阻器两端的电压U 2=1V ，设电源电压为U ，由串联电路电压的规律和欧姆定律可知，1212=U U U U R I I --=，即2V 1V =0.1A 0.2AU U --，U =3V ，待测电阻：113V 2V =0.1AU U R I --==10Ω．小明同学为了“测量小灯泡的电功率”，准备有如下器材：电源(电压6V ，保持不变)，小灯泡(额定电压3.8V ，电阻约为20Ω)，滑动变阻器A “10Ω 1A ”，滑动变阻器B “20Ω 1A ”，电压表(量程为0-3V 、0-15V)、电流表(量程为0-0.6A 、0~3A)各一个，开关一个，导线若干。

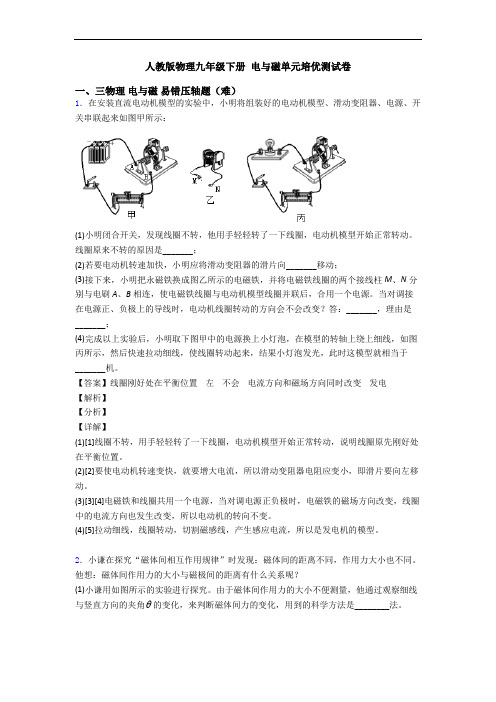

人教版物理九年级下册电与磁单元培优测试卷一、三物理电与磁易错压轴题（难）1．在安装直流电动机模型的实验中，小明将组装好的电动机模型、滑动变阻器、电源、开关串联起来如图甲所示：(1)小明闭合开关，发现线圈不转，他用手轻轻转了一下线圈，电动机模型开始正常转动。
线圈原来不转的原因是_______；(2)若要电动机转速加快，小明应将滑动变阻器的滑片向_______移动；(3)接下来，小明把永磁铁换成图乙所示的电磁铁，并将电磁铁线圈的两个接线柱M、N分别与电刷A、B相连，使电磁铁线圈与电动机模型线圈并联后，合用一个电源。
当对调接在电源正、负极上的导线时，电动机线圈转动的方向会不会改变？答：_______，理由是_______；(4)完成以上实验后，小明取下图甲中的电源换上小灯泡，在模型的转轴上绕上细线，如图丙所示，然后快速拉动细线，使线圈转动起来，结果小灯泡发光，此时这模型就相当于_______机。
【答案】线圈刚好处在平衡位置左不会电流方向和磁场方向同时改变发电【解析】【分析】【详解】(1)[1]线圈不转，用手轻轻转了一下线圈，电动机模型开始正常转动，说明线圈原先刚好处在平衡位置。
(2)[2]要使电动机转速变快，就要增大电流，所以滑动变阻器电阻应变小，即滑片要向左移动。
(3)[3][4]电磁铁和线圈共用一个电源，当对调电源正负极时，电磁铁的磁场方向改变，线圈中的电流方向也发生改变，所以电动机的转向不变。
(4)[5]拉动细线，线圈转动，切割磁感线，产生感应电流，所以是发电机的模型。
2．小谦在探究“磁体间相互作用规律”时发现：磁体间的距离不同，作用力大小也不同。
他想：磁体间作用力的大小与磁极间的距离有什么关系呢？(1)小谦用如图所示的实验进行探究。
由于磁体间作用力的大小不便测量，他通过观察细线与竖直方向的夹角 的变化，来判断磁体间力的变化，用到的科学方法是________法。
(2)小谦分析三次实验现象，得出结论：两磁铁磁极间的________，相互作用力越大，小月认为：这个结论还需要进一步实验论证，联想到磁体间的相互作用规律，还须研究甲、乙两块磁铁相互________时，磁体间作用力与距离的关系。

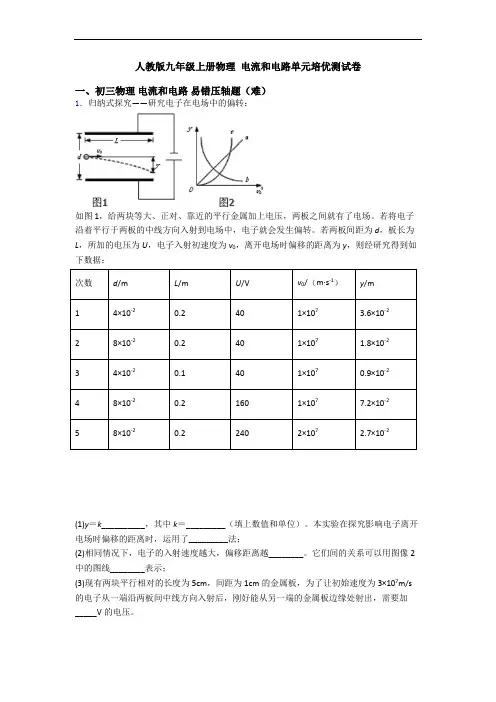

人教版九年级上册物理电流和电路单元培优测试卷一、初三物理电流和电路易错压轴题（难）1．归纳式探究——研究电子在电场中的偏转：如图1，给两块等大、正对、靠近的平行金属加上电压，两板之间就有了电场。
若将电子沿着平行于两板的中线方向入射到电场中，电子就会发生偏转。
若两板间距为d，板长为L，所加的电压为U，电子入射初速度为v0，离开电场时偏移的距离为y，则经研究得到如下数据：次数d/m L/m U/V v0/（m·s-1）y/m14×10-20.2401×107 3.6×10-228×10-20.2401×107 1.8×10-234×10-20.1401×1070.9×10-248×10-20.21601×1077.2×10-258×10-20.22402×107 2.7×10-2(1)y＝k__________，其中k＝_________（填上数值和单位）。
本实验在探究影响电子离开电场时偏移的距离时，运用了_________法；(2)相同情况下，电子的入射速度越大，偏移距离越________。
它们间的关系可以用图像2中的图线________表示；(3)现有两块平行相对的长度为5cm，间距为1cm的金属板，为了让初始速度为3×107m/s 的电子从一端沿两板间中线方向入射后，刚好能从另一端的金属板边缘处射出，需要加_____V的电压。
【答案】220UL dv ()1022910m /V s ⨯⋅ 控制变量 小 b 200【解析】 【分析】 【详解】(1)[1]分析表中数据可知，1与2相比L 、U 、0v 均相同，而d 增大一倍，y 减小为原来的12，可知y 与d 成反比；同理，1与3相比，y 与2L 成正比；2与4相比，y 与U 成正比；将第2次实验电压U 增大至6倍，则y 增大至6倍，此时240V U =210.810m y -=⨯将此时的数据与第5次实验相比，y 与20v 成反比，综上所述可得220UL y k dv =[2]将表格中第3次数据（其他组数据也可）代入220UL y k dv =计算可得 ()1022910m /V s k =⨯⋅[3]本实验在探究影响电子离开电场时偏移的距离时，运用了控制变量法。

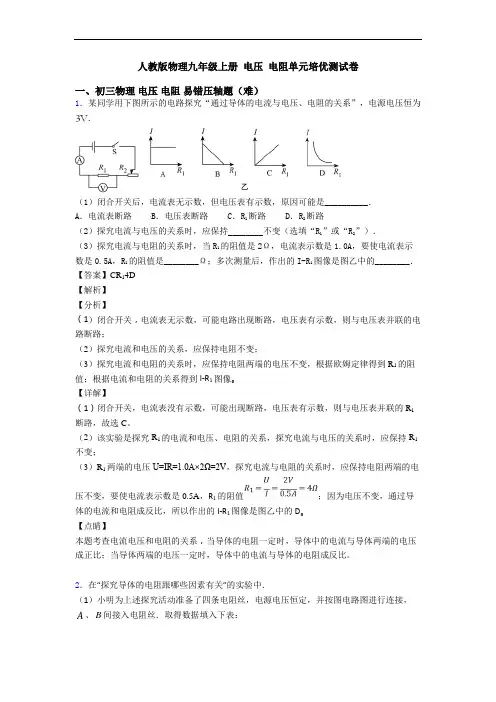

人教版物理九年级上册电压电阻单元培优测试卷一、初三物理电压电阻易错压轴题（难）1．某同学用下图所示的电路探究“通过导体的电流与电压、电阻的关系”，电源电压恒为．（1）闭合开关后，电流表无示数，但电压表有示数，原因可能是__________．A．电流表断路B．电压表断路C．R1断路D．R2断路（2）探究电流与电压的关系时，应保持________不变（选填“R1”或“R2”）．（3）探究电流与电阻的关系时，当R1的阻值是2Ω，电流表示数是1.0A，要使电流表示数是0.5A，R1的阻值是________Ω；多次测量后，作出的I-R1图像是图乙中的________．【答案】CR14D【解析】【分析】（1）闭合开关，电流表无示数，可能电路出现断路，电压表有示数，则与电压表并联的电路断路；（2）探究电流和电压的关系，应保持电阻不变；（3）探究电流和电阻的关系时，应保持电阻两端的电压不变，根据欧姆定律得到R1的阻值；根据电流和电阻的关系得到I-R1图像。
【详解】（1）闭合开关，电流表没有示数，可能出现断路，电压表有示数，则与电压表并联的R1断路，故选C。
（2）该实验是探究R1的电流和电压、电阻的关系，探究电流与电压的关系时，应保持R1不变；（3）R1两端的电压U=IR=1.0A×2Ω=2V，探究电流与电阻的关系时，应保持电阻两端的电压不变，要使电流表示数是0.5A，R1的阻值；因为电压不变，通过导体的电流和电阻成反比，所以作出的I-R1图像是图乙中的D。
【点睛】本题考查电流电压和电阻的关系，当导体的电阻一定时，导体中的电流与导体两端的电压成正比；当导体两端的电压一定时，导体中的电流与导体的电阻成反比。
2．在“探究导体的电阻跟哪些因素有关”的实验中．（1）小明为上述探究活动准备了四条电阻丝，电源电压恒定，并按图电路图进行连接，A、B间接入电阻丝．取得数据填入下表：编号材料长度横截面积电流（A）1镍铬合金2L S0.222锰铜合金2L S0.623镍铬合金L S0.444镍铬合金2L2S0.44（2）该实验通过比较________大小来判断接入A、B间的电阻丝的阻值大小；（3）这个实验的操作一定要小心谨慎，每次要用开关进行________，防止损坏电流表．（4）为了探究“电阻与长度的关系”，应该选用两条电阻丝________（填写所需要材料编号）分别接入A、B进行对比；如果将电阻丝1、2分别接入A、B间，可以探究电阻与________的关系；（5）在实验中发现在接入锰铜合金时，一开始电流到达了0.64A，过一会儿才变为0.62A，这说明导体的电阻与________有关．这个实验中，如果用小灯泡代替电流表，是否可行?答：________ （选填“可行”或“不可行”）【答案】电流试触 1和3 材料温度可行【解析】【分析】【详解】(2) 电源电压恒定，由URI可知，该实验通过比较电流大小来判断接入A、B间的电阻丝的阻值大小；(3)这个实验的操作一定要小心谨慎，每次要用开关进行试触，防止损坏电流表．(4)为了探究“电阻与长度的关系”，应该选用材料相同、横截面积相同的两条电阻丝，分别接入A、B进行对比，1和3就可以满足要求；电阻丝1和2材料不同，长度和横截面积相同，如果将电阻丝1、2分别接入A、B间，可以探究电阻与材料的关系；(5)在实验中发现在接入锰铜合金时，一开始电流到达了0.64A，过一会儿才变为0.62A，这说明导体的电阻与温度有关，温度升高电阻变大，电流变小．这个实验中，如果用小灯泡代替电流表，可行，可以通过观察小灯泡的亮暗比较电流大小，进而比较电阻的大小．3．在探究影响导体电阻大小的因素时，同学们作出了如下猜想：猜想①：导体的电阻与导体的长度有关；猜想②：导体的电阻与导体的横截面积有关；猜想③：导体的电阻与导体的材料有关。

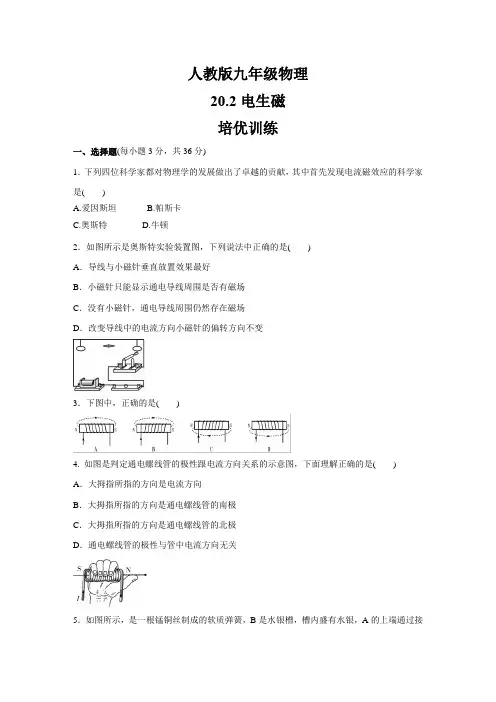

人教版九年级物理20.2电生磁培优训练一、选择题(每小题3分，共36分)1．下列四位科学家都对物理学的发展做出了卓越的贡献，其中首先发现电流磁效应的科学家是( )A.爱因斯坦B.帕斯卡C.奥斯特D.牛顿2．如图所示是奥斯特实验装置图，下列说法中正确的是( )A．导线与小磁针垂直放置效果最好B．小磁针只能显示通电导线周围是否有磁场C．没有小磁针，通电导线周围仍然存在磁场D．改变导线中的电流方向小磁针的偏转方向不变3．下图中，正确的是( )4. 如图是判定通电螺线管的极性跟电流方向关系的示意图，下面理解正确的是( ) A．大拇指所指的方向是电流方向B．大拇指所指的方向是通电螺线管的南极C．大拇指所指的方向是通电螺线管的北极D．通电螺线管的极性与管中电流方向无关5．如图所示，是一根锰铜丝制成的软质弹簧，B是水银槽，槽内盛有水银，A的上端通过接线柱与电源相连，A的下端恰好与水银表面接触，开关S闭合时发生的现象是( ) A．弹簧伸长，灯持续发光B．弹簧上下振动，灯忽亮忽灭C．弹簧缩短，灯熄灭D．弹簧静止不动，灯持续发光6．如图所示，小磁针静止后指向正确的是( )7．如图所示，小磁针静止在螺线管附近，闭合开关S后，下列判断正确的是( )A．通电螺线管外A点的磁场方向向右B．通电螺线管的左端为S极C．小磁针一直保持静止D．小磁针N极向左转动8．下列说法错误的是( )A．螺线管周围一定存在磁场B．安培定则是用来判定电流方向与磁极方向的C．知道通电螺线管的南北极就可判断出电流的方向D．通电螺线管的磁极可以对调9．玩具小船上固定有螺线管(有铁芯)、电源和开关组成的电路，如图所示，把小船按图示的方向放到水面上，闭合开关，船头最后静止时的指向是( )A．向东B．向南C．向西D．向北10．1820年，安培在科学院的例会上做了一个小实验，引起了到会科学家的兴趣．如图，把螺线管沿东西方向水平悬挂起来，然后给导线通电，会发生的现象是( )A．通电螺线管仍保持原位置静止B．通电螺线管转动，直至A指向南，B指向北C．通电螺线管转动，直至A指向北，B指向南D．通电螺线管能在任意位置静止11．根据通电螺线管周围存在磁场的实验事实，某同学对地磁场产生的原因提出了一个假说：地磁场是由绕地球的环形电流引起的。

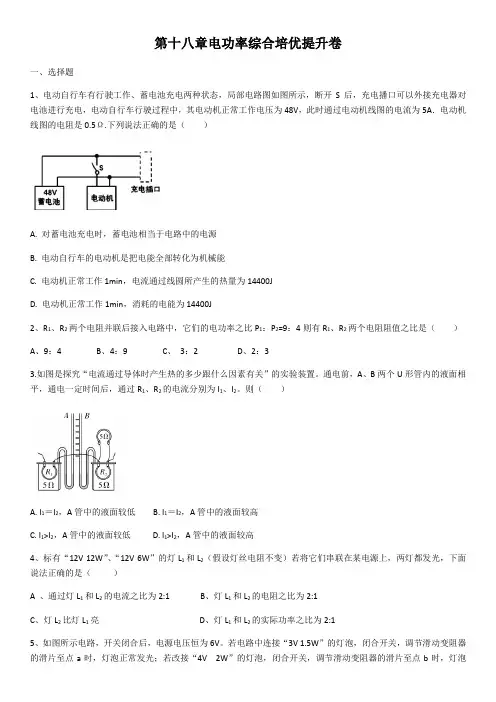

第十八章电功率综合培优提升卷一、选择题1、电动自行车有行驶工作、蓄电池充电两种状态，局部电路图如图所示，断开S后，充电播口可以外接充电器对电池进行充电，电动自行车行驶过程中，其电动机正常工作电压为48V，此时通过电动机线图的电流为5A．电动机线图的电阻是0.5Ω.下列说法正确的是（）A. 对蓄电池充电时，蓄电池相当于电路中的电源B. 电动自行车的电动机是把电能全部转化为机械能C. 电动机正常工作1min，电流通过线圆所产生的热量为14400JD. 电动机正常工作1min，消耗的电能为14400J2、R1、R2两个电阻并联后接入电路中，它们的电功率之比P1：P2=9：4则有R1、R2两个电阻阻值之比是（）A、9：4B、4：9C、3：2D、2：33.如图是探究“电流通过导体时产生热的多少跟什么因素有关”的实验装置。
通电前，A、B两个U形管内的液面相平，通电一定时间后，通过R1、R2的电流分别为I1、I2。
则（）A. I1＝I2，A管中的液面较低B. I1＝I2，A管中的液面较高C. I1>I2，A管中的液面较低D. I1>I2，A管中的液面较高4、标有“12V 12W”、“12V 6W”的灯L1和L2（假设灯丝电阻不变）若将它们串联在某电源上，两灯都发光，下面说法正确的是（）A 、通过灯L1和L2的电流之比为2:1 B、灯L1和L2的电阻之比为2:1C、灯L2比灯L1亮D、灯L1和L2的实际功率之比为2:15、如图所示电路，开关闭合后，电源电压恒为6V。
