自文件一次创建多条曲线的方法(ibl文件的使用)附图片教程

基准特征建议尽可能先选择点、线（轴）、面，然后再进入命令，这样操作较快，且不容易出错。

一、基准点1.在曲面上－－－所创建的点在一曲面上，通过定位尺寸确定其位置。

2.顶点－－－零件上的尖点。

3.偏移坐标系－－－选择坐标系－－选择对应的按钮（第三按钮“偏移坐标系基准点工具”）－－点的编辑（输入点的xyz坐标值）。

4.在曲线上－－－有两种方式。

第一种：选择曲线－－－长度比率第二种：选择曲线－－－实际长度注意偏移参照的选取也有两种方式（常用曲线端点方式，也可以选择别的参照）。

5.通过“偏移坐标系”输入点：可以支持ibl和pts格式。

可以选择自文件创建基本曲线的点文件。

选择偏移坐标系建立点按钮－－－选择坐标系－－－“输入”－－选择点文件－－确定。

1 0 0 02 5 10 233 10 80 304 20 60 355 50 10 60二、基准平面（外/内部基准平面）1.偏距平面：与某平面偏距一定值2.穿过一轴线（直线）和某面成一定角度：轴线需在平面上3.过三个点4.偏距坐标系：选择坐标系，平移某一坐标轴。

5.通过两共面边或共面轴（必须共面但不共线）6.一个平面及两个点（点不能和平面的法线共线）－－－与平面垂直并经过两点7.通过一个点及一直线（平面曲线）－－点与线共面。

三、基准轴整个圆柱面会自动创建一个基准轴1.过直线2.垂直平面（需拖动手柄进行定位）3.过点且垂直平面4.过柱面5.两相交平面6.过两个点7.曲面上的点－－－－－通过该点并垂直于曲面创建基准轴8.曲线及其上的一点－－－－－通过点并与曲线相切四、基准曲线1.草绘－－－－通过草绘按钮进入创建环境，进行曲线的绘制2.经过点－－－通过相对应的按钮进入创建环境，包括点的选取、属性、相切、扭曲等。

属性－－指出该曲线是否应该位于选定的曲面上。

相切－－（可选）设置曲线的相切条件扭曲－－（可选）通过使用多面体处理来修改通过两点的曲线形状。

只适用于通过两个点创建基准曲线。

AndroidLineChart绘制多条曲线的⽅法本⽂实例为⼤家分享了Android LineChart绘制多条曲线的具体代码，供⼤家参考，具体内容如下⽬标效果：1.新建custom_marker_view.xml页⾯作为点击弹出框的页⾯：<?xml version="1.0" encoding="utf-8"?><RelativeLayout xmlns:android="/apk/res/android" android:layout_width="wrap_content"android:layout_height="40dp"android:background="@drawable/marker2" ><TextViewandroid:id="@+id/tvContent"android:layout_width="wrap_content"android:layout_height="wrap_content"android:layout_centerHorizontal="true"android:layout_marginTop="7dp"android:layout_marginLeft="5dp"android:layout_marginRight="5dp"android:text=""android:textSize="12dp"android:textColor="@android:color/white"android:ellipsize="end"android:singleLine="true"android:textAppearance="?android:attr/textAppearanceSmall" /></RelativeLayout>2.activity_main.xml页⾯：<RelativeLayout xmlns:android="/apk/res/android" xmlns:tools="/tools"android:layout_width="match_parent"android:layout_height="match_parent"android:paddingBottom="10dp"android:paddingLeft="10dp"android:paddingRight="10dp"android:paddingTop="10dp"tools:context=".MainActivity" ><com.github.mikephil.charting.charts.LineChartandroid:id="@+id/chartTall"android:layout_width="match_parent"android:layout_height="400dp"android:layout_marginTop="20dp" /></RelativeLayout>3.新建MyMarkerView.java重写MarkView控件：package com.example.weixu.drawline;import android.content.Context;import android.widget.TextView;import com.github.mikephil.charting.data.CandleEntry;import com.github.mikephil.charting.data.Entry;import com.github.mikephil.charting.utils.MarkerView;import com.github.mikephil.charting.utils.Utils;public class MyMarkerView extends MarkerView {private TextView tvContent;public MyMarkerView(Context context, int layoutResource) {super(context, layoutResource);tvContent = (TextView) findViewById(Content);}@Overridepublic void refreshContent(Entry e, int dataSetIndex) {if (e instanceof CandleEntry) {CandleEntry ce = (CandleEntry) e;tvContent.setText("" + Utils.formatNumber(ce.getHigh(), 0, true));} else {tvContent.setText("" +e.getVal());}}}4.MainActivity.java页⾯：package com.example.weixu.drawline;import java.util.ArrayList;import android.app.Activity;import android.graphics.Color;import android.graphics.Typeface;import android.os.Bundle;import android.view.WindowManager;import com.github.mikephil.charting.charts.BarLineChartBase;import com.github.mikephil.charting.charts.BarLineChartBase.BorderPosition; import com.github.mikephil.charting.charts.LineChart;import com.github.mikephil.charting.data.Entry;import com.github.mikephil.charting.data.LineData;import com.github.mikephil.charting.data.LineDataSet;import com.github.mikephil.charting.utils.Legend;import com.github.mikephil.charting.utils.Legend.LegendForm;import com.github.mikephil.charting.utils.XLabels;import com.github.mikephil.charting.utils.XLabels.XLabelPosition;import com.github.mikephil.charting.utils.YLabels;public class MainActivity extends Activity {private LineChart chartTall;@Overrideprotected void onCreate(Bundle savedInstanceState) {super.onCreate(savedInstanceState);getWindow().setFlags(youtParams.FLAG_FULLSCREEN, youtParams.FLAG_FULLSCREEN);setContentView(yout.activity_main);chartTall = (LineChart) findViewById(R.id.chartTall);setType();// 刷新图表chartTall.invalidate();}private void setType() {// 设置在Y轴上是否是从0开始显⽰chartTall.setStartAtZero(true);//是否在Y轴显⽰数据，就是曲线上的数据chartTall.setDrawYValues(true);//设置⽹格chartTall.setDrawBorder(true);chartTall.setBorderPositions(new BarLineChartBase.BorderPosition[] {BorderPosition.BOTTOM});//在chart上的右下⾓加描述chartTall.setDescription("⾝⾼曲线图");//设置Y轴上的单位chartTall.setUnit("cm");//设置透明度chartTall.setAlpha(0.8f);//设置⽹格底下的那条线的颜⾊chartTall.setBorderColor(Color.rgb(213, 216, 214));//设置Y轴前后倒置chartTall.setInvertYAxisEnabled(false);//设置⾼亮显⽰chartTall.setHighlightEnabled(true);//设置是否可以触摸，如为false，则不能拖动，缩放等chartTall.setTouchEnabled(true);//设置是否可以拖拽，缩放chartTall.setDragEnabled(true);chartTall.setScaleEnabled(true);//设置是否能扩⼤扩⼩chartTall.setPinchZoom(true);//设置点击chart图对应的数据弹出标注MyMarkerView mv = new MyMarkerView(this, yout.custom_marker_view);mv.setOffsets(-mv.getMeasuredWidth() / 2, -mv.getMeasuredHeight());chartTall.setMarkerView(mv);chartTall.setHighlightIndicatorEnabled(false);//设置字体格式，如正楷Typeface tf = Typeface.createFromAsset(getAssets(),"OpenSans-Regular.ttf");chartTall.setValueTypeface(tf);XLabels xl = chartTall.getXLabels();xl.setPosition(XLabelPosition.BOTTOM); // 设置X轴的数据在底部显⽰xl.setTypeface(tf); // 设置字体xl.setTextSize(10f); // 设置字体⼤⼩xl.setSpaceBetweenLabels(3); // 设置数据之间的间距YLabels yl = chartTall.getYLabels();yl.setTypeface(tf); // 设置字体yl.setTextSize(10f); // s设置字体⼤⼩yl.setLabelCount(5); // 设置Y轴最多显⽰的数据个数// 加载数据setData();//从X轴进⼊的动画chartTall.animateX(4000);chartTall.animateY(3000); //从Y轴进⼊的动画chartTall.animateXY(3000, 3000); //从XY轴⼀起进⼊的动画//设置最⼩的缩放chartTall.setScaleMinima(0.5f, 1f);}private void setData() {String[] babAge = {"0","1","2","3","4","5","6"}; //连线的x轴数据String[] babyTall = {"50","60","90","110","130","135","140"};String[] usuaTall = {"55","65","95","115","125","135","145"};//连线的y轴数据LineData data=new LineData(babAge,setLine(babAge,babyTall,1,"宝宝⾝⾼")); //创建LineData实体类并添加第⼀条曲线 data.addDataSet(setLine(babAge,usuaTall,2,"正常⾝⾼")); //添加第⼆条曲线chartTall.setData(data);}//画线private LineDataSet setLine(String[] babAge, String[] Tall,int flag,String name) {ArrayList<String> xValsAge = new ArrayList<String>();for (int i = 0; i < babAge.length; i++) {xValsAge.add(babAge[i]);}ArrayList<Entry> yValsBabyTall = new ArrayList<Entry>();for (int i = 0; i < Tall.length; i++) {yValsBabyTall.add(new Entry(Float.parseFloat(Tall[i]), i));}//设置baby的成长曲线LineDataSet setData = new LineDataSet(yValsBabyTall,name);setData.setDrawCubic(true); //设置曲线为圆滑的线setData.setCubicIntensity(0.2f);setData.setDrawFilled(false); //设置包括的范围区域填充颜⾊setData.setDrawCircles(true); //设置有圆点setData.setLineWidth(2f); //设置线的宽度setData.setCircleSize(5f); //设置⼩圆的⼤⼩setData.setHighLightColor(Color.rgb(244, 117, 117));//设置曲线颜⾊if(flag==1)setData.setColor(Color.rgb(104, 241, 175)); //宝宝⾝⾼曲线颜⾊else if(flag==2)setData.setColor(Color.rgb(255, 0, 0)); //普通⾝⾼曲线颜⾊return setData; //返回曲线}}源码：以上就是本⽂的全部内容，希望对⼤家的学习有所帮助，也希望⼤家多多⽀持。

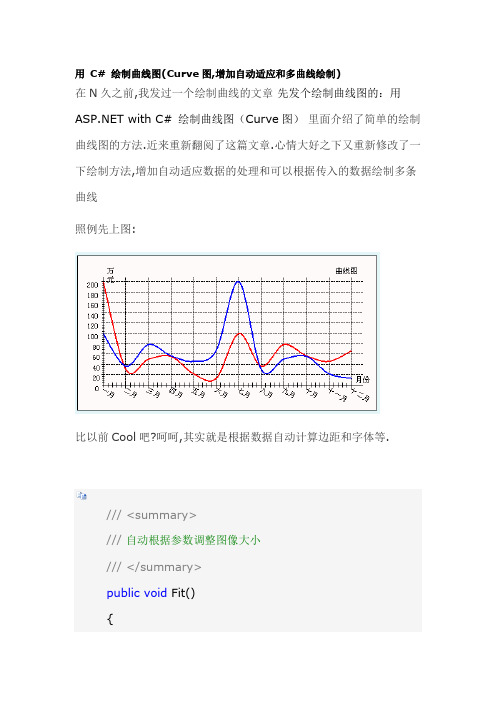

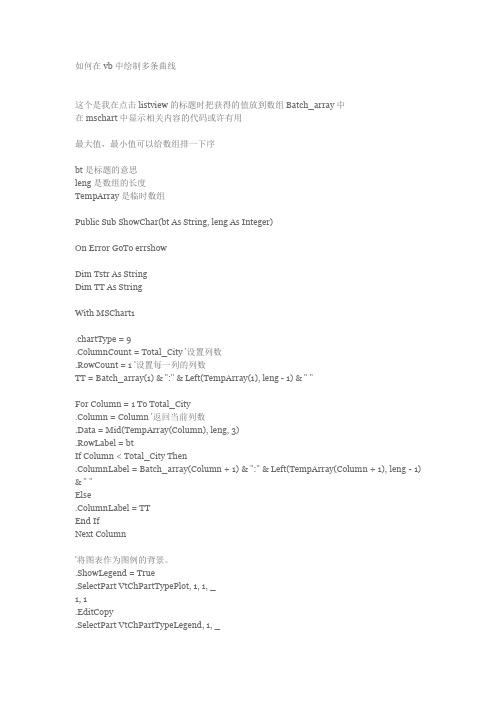

如何在vb中绘制多条曲线这个是我在点击listview的标题时把获得的值放到数组Batch_array中在mschart中显示相关内容的代码或许有用最大值，最小值可以给数组排一下序bt是标题的意思leng是数组的长度TempArray是临时数组Public Sub ShowChar(bt As String, leng As Integer)On Error GoTo errshowDim Tstr As StringDim TT As StringWith MSChart1.chartType = 9.ColumnCount = Total_City '设置列数.RowCount = 1 '设置每一列的列数TT = Batch_array(1) & ":" & Left(TempArray(1), leng - 1) & " "For Column = 1 To Total_City.Column = Column '返回当前列数.Data = Mid(TempArray(Column), leng, 3).RowLabel = btIf Column < Total_City Then.ColumnLabel = Batch_array(Column + 1) & ":" & Left(TempArray(Column + 1), leng - 1) & " "Else.ColumnLabel = TTEnd IfNext Column'将图表作为图例的背景。

.ShowLegend = True.SelectPart VtChPartTypePlot, 1, 1, _1, 1.EditCopy.SelectPart VtChPartTypeLegend, 1, _1, 1, 1.EditPasteEnd WithExit Suberrshow:MsgBox Err.Descriptionk, vbDefaultButton1, "提示"End Subvb中如何用load导入图像将图片导入至image框编程09-11-28 匿名提问发布1个回答时间投票fx676eu59picturebox控件有一个Load(string url)方法,传入要读取的图片路径就可以了,如: this.pictureBox1.Load(1.png); 在这里要注意的是,程序读取图片文件的默认路径是在其项目文件夹的bin\debug目录下,这里我直接给路径为1.png 是因为我已经把该图片复制到bin\debug目录下面去了.当然也可以指定其它的文件夹如果你需要在窗体显示出来的时候就在picturebox控件中显示出来可以在如窗体的Paint事件中调用此方法,如: private void Form1_Paint(object sender, PaintEventArgs e) {this.pictureBox1.Load(1.png);Private Sub Command1_Click()Picture1.BorderStyle = 0Picture1.Picture = LoadPicture("c:\test.bmp")SavePicture Picture1.Image, "C:\tmp.bmp"ImgEdit1.Image = ("c:\tmp.bmp") '装载一幅图片ImgEdit1.Display '将装载的图片显示出来ImgEdit1.SaveAs "c:\1.jpg", wiFileTypeJPG, , 6 '保存成JPG文件Kill "c:\tmp.bmp"MsgBox "ok"End Sub取得曲线中的坐标值for i=y1 to y2 step 0.1 ’step根据实际情况修改，只要保证曲线上对应的点不会跳过扫描if me.point(x,i)=color then y=i *color是曲线的颜色值next。

Proe利用点的三坐标值生成曲线
方法一：（自文件创建曲线）
1、用记事本把点的三个坐标值编辑好，文件内容编辑的格式如图1。

文件开头的四句话（红色框内的）必须写上。

数字从左到右是x，y，z的值，之间用空格隔开，空格数可以随意。

图1
2、文件编辑保存好后，将文件重命名以.ibl为后缀的文件。

3、打开proe，新建文件，点击，然后点击“自文件”，单击“完成”，如图2
图2
4、选取坐标系，如图3，然后，导入刚编辑好的“curve.ibl文件”，自动生成曲线图4。

图3
图4
方法二：（经过点创建曲线）
1、用记事本把点的三个坐标值编辑好，文件内容编辑的格式如图1。

文件开头的四句话（红色框内的）必须写上。

数字从左到右是x，y，z的值，之间用空格隔开，空格数可以随意。

图1
2、文件编辑保存好后，将文件重命名以“.ibl”为或者“.pts”后缀的文件。

3、打开proe，新建文件，先点击“基准点”图标的“偏移坐标系”，如图2
图2
4、先点坐标系，然后再导入以“.ibl”为或者“.pts”后缀的文件。

如图3
图3
5、导入后如图4所示，还可以点击“更新值”，修改各个坐标值。

单击“确定”，OK！
图4
6、点击，然后点击“经过点”，单击“完成”，如图5
图5
7、点击图4上的任意点，然后确定，就可以生成曲线。

第2章 基 准 曲 线教学提示：曲线是构建曲面的基本元素，如何快速有效地创建曲线，是生成曲面的关键。

利用基准曲线是创建基本曲面最常用的方法。

本章将重点介绍基准曲线的创建方法。

2.1 草绘基准曲线草绘基准曲线就是利用草绘工具绘制所需要的曲线，这是一种十分灵活地创建曲线的方法，它可以获得在二维草绘模块里所能绘制的所有曲线。

下面介绍创建这种曲线的具体方法。

具体操作步骤如下：执行“插入”|“模型基准”|“草绘”命令，或者单击“基准”工具条上的图标，系统弹出“草绘”对话框，如图2.1所示。

在绘图区内选取系统默认的基准平面或在实体特征上选取要草绘曲线的平面，按提示在对话框中选取参照和草绘视图方向，单击“草绘”对话框中“草绘”按钮，即可进入草绘曲线的界面，按草绘模块所述的草绘方法绘制曲线，单击确定后，即可获得曲线，如图2.2所示。

图2.1 草绘对话框图2.2 草绘曲线Pro/ENGINEER Wildfire 3.0曲面设计实例教程·8· ·8· 2.2 曲面相交获得基准曲线“曲面相交”基准曲线就是利用两个曲面相交处的交线创建基准曲线。

两个相交的曲面可以是零件的曲面，也可以是曲面特征或是基准平面。

要成功创建由曲面相交产生的基准曲线，其充分必要条件是保证两个曲面一定相交。

下面通过一个实例介绍创建曲面相交曲线的方法。

实例1：创建一条曲面相交曲线，如图2.3所示。

具体操作步骤如下：(1) 打开实例源文件qmxj.prt ，如图2.4所示。

两曲面交线图2.3 实例 图2.4 qmxj.prt 源文件 (2) 单击“过滤器”右边的三角按钮，打开下拉列表，选择“面组”选项，选取一个曲面，再按住Ctrl 键选取另一个曲面，此时两个曲面皆变成红色，如图2.5所示。

图2.5 选取曲面(3) 执行“编辑”|“相交”命令，系统自动生成曲面交线，单击中键，完成操作，如图2.3所示。

2.3 “经过点”创建基准曲线“经过点”创建基准曲线，就是通过一连串的基准点来创建一条基准曲线。
