Drager Savina呼吸机常见故障分析

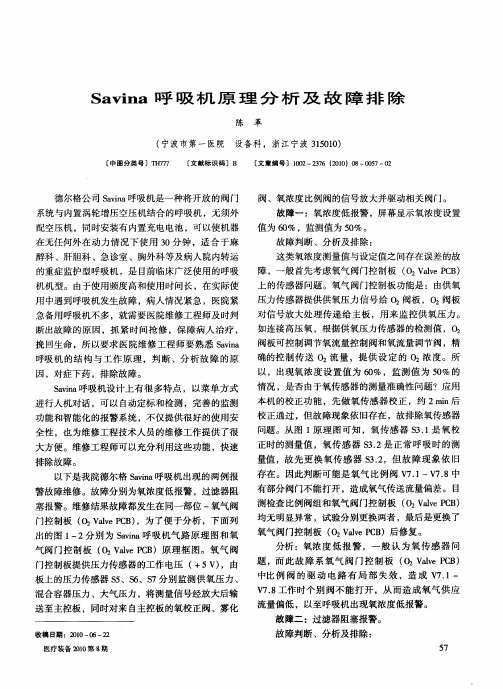

Drager-Savina呼吸机工作原理与故障维修【摘要】呼吸机广泛应用于医院重症患者救治，特别在新冠重症患者救治中起着重要的作用。

德国德尔格公司生产的Savina呼吸机，以其性能的稳定、便捷的操作、轻巧的体积广泛的应用在医院中，本文介绍了Savina呼吸机的工作原理，特点，并结合实际工作分享维修经验。

【关键词】呼吸机、工作原理，维修一、Savina呼吸机优点Savina呼吸机是德国德尔格公司生产的无空气压缩机的重症呼吸机，该系列的呼吸机功能齐全，操作方便，以菜单的方式进行人机对话，检测的患者参数通屏幕显示出来。

该型呼吸机有一下优点：1、Savina呼吸机最大的优点是该系列呼吸机将开放的阀门系统与内置涡轮式空气压缩机结合在一起，不需要额外配空气压缩机，体积小重量轻，占地小，配套台车使用，移动非常方便，特别适合患者的紧急抢救。

2、Savina呼吸机功能齐全，反应速度快，可靠性极高。

3、Savina呼吸机操作面板简洁，各主要参数均可在面板中找到，需要调整参数时，可以点击相应按键，旋转旋钮即可调整相应参数。

4、配置显示屏，将监测到的呼吸波形及患者相关数据显示出来，便于医护人员观察，实时监测患者状态。

5、具有智能分级报警系统，并可以通过声光的形式及时通知医护人员进行处理。

6、Savina呼吸机采用全自动定标，并且具有漏气补偿功能。

7、该系列呼吸机有内置电池，断电后仍可以继续使用，保证了患者的连续性通气。

二、基本结构机工作原理Savina呼吸机的组成主要包括电路部分、气路部分和操作控制面板。

电路部分和操作控制面板控制着呼吸机的整个工作过程，提供控制、指挥、监测、显示、报警、参数设定和调节等功能，气路部分是在电路部分的控制和检测下为患者提供病情所需供气。

2、电路部分主要有电源模块、主板、马达控制板、O2阙板、O2监测板和分散控制板等组成。

电路原理方框图如图1所示。

图1 Savina呼吸机电路原理方框图2.1电源模块：提供给呼吸机+5V、+15V、-15V、+24V、+ 48V五组电压，每组电源都有短路保护和稳定的空载电压。

Drager呼吸机常见故障2例南智懿【期刊名称】《《中国医疗器械信息》》【年(卷),期】2019(025)017【总页数】2页(P181-182)【关键词】呼吸机; 常见故障【作者】南智懿【作者单位】温州市中医院浙江温州 325000【正文语种】中文【中图分类】TH778呼吸机作为生命支持通气的工具，目前在临床上已广泛地应用于急诊、麻醉和ICU 中。

它是一种能代替、控制或改变人的正常生理呼吸，增加肺通气量，改善呼吸功能，减轻呼吸功能消耗，节约心脏储备能力的装置，支持呼吸和循环功能。

治疗各种疾病原因所致的呼吸衰竭以及对大手术后的患者呼吸提供支持治疗。

本医院使用的呼吸机主要是以Drager sevina系列和evita4系列为主。

下文结合本院呼吸机使用中的实际故障现象简单介绍一下Drager呼吸机维修的常规思路。

1.Evita4系列维修实例1.1 故障现象icu护士报修德尔格evita4呼吸机报警：氧浓度过高，预设30%，监测值为34%。

1.2 维修过程①连接管路以及模拟肺进行标定氧电池，监测值仍然不正常，故障依旧。

②进入维修模式后观察供氧压力和空压机空气压力分别为5.1bar、5.2bar，均属正常状态，排除中心供氧问题，更换氧电池，重新标定后监测值仍旧不正常。

③考虑到更换氧电池仍旧无明显效果，怀疑是空氧混合器中氧气模块的红宝石阀漏气。

此时采用：关闭呼吸机主机以及空压机，只连接中心供氧，将吸气端口螺纹管插入盛水的容器中，有轻微气泡漏出，则可以确定空氧混合器的红宝石阀漏气，更换红宝石阀后，重新标定后，氧浓度监测恢复正常，故障排除。

1.3 故障分析及经验呼吸机的氧浓度监测值总比设定值高（或过低），引起报警，首先重新标定氧电池，氧浓度监测故障通常是由氧电池失效引起，如果依然出现上述情况，则需考虑空氧混合器故障。

空氧混合器常见故障为漏气，从而进一步引起浓度值与设定值有偏差，故而报警；空氧混合器内部有空气模块和氧气模块红宝石阀各一块，任何一块漏气都会引起氧浓度偏差。

呼吸机常见故障现象维修与分析【摘要】目前呼吸机已广泛应用于医学临床，并因其可靠、实用、操作简单、临床疗效好而深得医护人员和患者的好评。

但在临床应用较多，工作时间长，故障也会经常发生，本文结合维修实例，将常见故障现象维修加以分析。

【关键词】呼吸机；故障；维修；分析呼吸机是一种能代替、控制或改变人的正常生理呼吸，增加肺通气量，改善呼吸功能，减轻呼吸功消耗，节约心脏储备能力的装置，在临床上得到了广泛的应用。

1呼吸机原理及构成呼吸机，是一种能代替、控制或改变人的正常生理呼吸，增加肺通气量，改善呼吸功能，减轻呼吸功消耗，节约心脏储备能力的装置。

呼吸机的主要功能是辅助通气，当呼吸器官不能维持正常的气体交换、发生（或可能发生）呼吸衰竭时，以机械装置代替或辅助呼吸机的工作，此过程称为机械通气。

呼吸机的工作过程：医用氧气通过减压阀与经过过滤器的空气混合进入储气罐，流量调节器由CPU控制，通气的压力和容量由医生根据SARS病人的需要设定，调节适量的气体通过单向阀进人人体面罩，并进人人体，即吸人正压，病人呼气时，单向阀关小，吸人压降低，病人肺部吸人正压自动流出，即通过面罩呼出。

呼吸机必须具备四个基本功能，即向肺充气、吸气向呼气转换，排出肺泡气以及呼气向吸气转换，依次循环往复。

呼吸机主要由供气装置、控制装置和患者气路等主要部分构成，基本构造如图1所示。

2呼吸机的分类呼吸机按照与患者的连接方式分为：创呼吸机和有创呼吸机；按用途可分为：急救呼吸机、呼吸治疗通气机、麻醉呼吸机、小儿呼吸机、高频呼吸机和无创呼吸机；按驱动方式可分为：气动气控呼吸机、电动电控呼吸机和气动电控呼吸机：；按通气模式可分为：定时通气机（时间切换）、定容通气机（容量切换）、定压通气机（压力切换）和定流通气机（流速切换；按压力和流量发生器分类可发为：恒压发生器、非恒压发生器、恒流发生器和非恒流发生器。

3呼吸机常见故障分析通常来说，呼吸机由于平时保养得力，出现故障的机率还不是很高，主要故障集中体现在以下三个方面：一是气源故障，二是自检故障，三是使用故障。

呼吸机的常见故障及减少故障需采取的主要措施发布时间：2022-02-18T03:36:35.988Z 来源：《航空军医》2021年10期作者：王自媛[导读] 随着我国机械技术的不断提高，呼吸机的适用范围变得越来越为广泛，呼吸机的性能也在变得越来越完善，在当前多个领域中均在使用呼吸机，如手术麻醉、急救复苏、重症监护病房等，在当前医院设备中，呼吸机的地位是不可取代的。

王自媛（金华市中芬友好文荣医院浙江省金华市 321000）摘要：随着我国机械技术的不断提高，呼吸机的适用范围变得越来越为广泛，呼吸机的性能也在变得越来越完善，在当前多个领域中均在使用呼吸机，如手术麻醉、急救复苏、重症监护病房等，在当前医院设备中，呼吸机的地位是不可取代的。

关键词：呼吸机；故障；措施引言作为一种替代自主通气功能的常见器械，呼吸机不仅能够预防和治疗呼吸衰竭，减少并发症，还能挽救危急重症患者的生命，在现代医学领域中发挥重要作用。

呼吸机在临床的使用较广泛，主要包括大手术期间的麻醉呼吸管理、呼吸功能严重衰竭、急救复苏治疗，以及呼吸支持治疗等，其使用频率也越来越高。

但是，由于长时间、高频率的使用，导致呼吸机在实际应用中容易发生故障，严重影响了呼吸机的功能。

现对呼吸机常见故障展开分析，了解其故障类型，探究其维修对策。

现报道如下。

1呼吸机的基本工作原理在大气和肺泡之间，通过利用机械的方法，以对压力差进行构建，以促使强制的人工呼吸过程得以实现。

一般来说，呼吸机的工作原理大致能够划分为两种方式，即：其一，患者的整个身体或者胸部在胸廓负压作用下条件下置于密闭的容器内，大气和呼吸道互相连通。

如果容器压力比大气压高时，患者的胸廓便会遭受压迫缩小，肺泡中的压力变大，且比大气压要大，患者肺泡中的气体从身体内排出去，属于呼气期。

因为这种呼吸机的通气效率不太高，且体积偏大，当前几乎被整个市场所摒弃；其二，气道正压呼吸机。

通过使用这种呼吸机，能够有效提高气体的压力，通过利用管道，有效插管连接患者的呼吸道，通过支气管和气道，气体向肺泡内直接流进去，属于吸气期。

Drager Savina呼吸机的使用一.↓↓二．常见问题报警及处理（一）问题报警分级（例如同时检测到几个故障，则会显示其中更为紧急的故障）1. 警告！！！红色最高优先级报警信息必须立即采取措施，以防止严重危险2. 警示！！黄色中优先级报警信息需要及时采取措施，以防出现危险3. 提醒！黄色低优先级报警信息需要注意——但完全可以稍后做出响应（二）报警处理流程消音（2分钟）→查找原因→处理问题→报警复位（三）常见问题报警及处理1.气道压力高限报警：（1）气道内阻塞：痰液过多、粘稠处理：充分湿化，吸痰。

（2）气管支气管痉挛；哮喘处理：用解痉药物（3）人机对抗：处理：调整模式、参数；应用镇静药物（4）出现新合并症：血气胸处理：安置胸腔闭式引流（5）气管导管位置不当处理：调整气管位置（6）呼吸机管道扭曲、打折、受压处理:整理管道（7）气道高压报警上限设定值太低处理：根据病人情况重新设定2.气道压力下限报警：（1）呼吸回路漏气，管道未紧密连接处理：检查管道（2）气管导管脱出、漏气，气管导管气囊充气不足处理：检查气管导管、气囊（3）呼吸机内部件漏气，压力传感器损坏处理：请工程师解决3.窒息报警：（1）参数设置、窒息时间设置不当处理：根据病人情况重新设置参数（窒息时间一般设置15—20S）（2）呼吸机故障、流量传感器安装不妥处理：请工程师处理4.分钟通气量过低报警：（1）呼吸回路漏气，管道未紧密连接处理：检查管道（2）应用SIMV辅助通气时，病人呼吸频率过慢或调整模式或增加指令通气频率5.分钟通气量过高报警：（1）潮气量过大或呼吸频率过快处理：调节潮气量，呼吸频率（2）呼吸机管道回路有积水处理：清理积水（3）分钟呼出气量低限报警设置过高处理：设置合理的报警限度6.气源报警：（1）气源异常：接头没接紧；气源不足（2）氧电池失效（寿命约1-2年）.。

Drager Savina呼吸机常见故障分析【摘要】Savina 是Drager的低端机型，是呼吸治疗的多面手。

其内部带有高转速的涡轮机，且内部结构紧凑，故体型较小，方便转运，但因此也导致它的故障率偏高。

要了解它的常见故障也显得很重要了。

【关键字】Savina呼吸机，涡轮机，故障分析一．常见故障1.电源及蓄电池故障2.病人呼气潮气量低3.压力监测失败4.涡轮机故障二．故障分析及处理方法1.电源故障表象：（1）机器无法开启，交流电指示灯不亮；（2）机器可以开启，但机器不工作且报错代码为“40.xxxx ”。

处理：（1）检查电源模块的电压输出；（2）进入机器的服务模式SERVICE MODE（开机时同时按着“配置”和“对比度”，直到自检完成）找到相应的测试（POWER TEST）；（3）维修或更换电源。

2. 与蓄电池相关的故障表象：（1）面板上内部蓄电池指示灯不亮；（2）面板上内部蓄电池指示灯亮，但机器报警“无内部蓄电池”或“蓄电池不能充电”。

原因分析及处理：（1）更换蓄电池后没有正确接上蓄电池，需要正确接上。

（2）蓄电池老化，放电过度，导致不能充电，更换蓄电池。

（3）检查电源模块交流电插口左侧的保险丝是否需要更换。

3.病人呼气潮气量低表象：机器监测的呼出潮气量比设置值低，模拟肺鼓起的程度小，无或伴有“潮气量低”报警。

原因分析及处理：（1）病人呼吸回路管道没有连接好或漏气，检查病人呼吸回路，湿化瓶、集水杯、各节管道连接等处的气密性及管道是否破裂均是检查重点。

（2）流量传感器故障，需更更换流量传感器。

（3）呼气阀故障，检查呼气阀是否正确安装，膜瓣是否完好。

4.压力监测失败表象：机器报警“压力监测失败”。

原因分析及处理：（1）机器能监测呼吸机压力参数，最大可能是呼气阀故障，检查呼气阀膜瓣及近流量传感器端的止回阀（透明膜），更换呼气阀。

（2）机器不能监测呼吸压力参数，可能是呼气阀故障也可能是机器内部吸气、呼气压力传感器故障，可以先找一个同型号的呼气阀换上，判断压力传感器的好坏。
