查干湖花园施工组织设计
- 格式:doc
- 大小:187.50 KB
- 文档页数:49
第1篇一、湖泊景观工程施工的准备工作1. 工程设计:根据湖泊的实际情况,结合生态、环保、艺术等因素,制定合理的湖泊景观设计方案。
设计内容包括湖泊岸线整治、绿化种植、水景处理、设施建设等。
2. 施工组织设计:根据工程设计方案,制定详细的施工组织设计,明确施工顺序、施工方法、施工工艺、施工质量标准等。
3. 施工图纸:按照工程设计方案,绘制施工图纸,包括平面图、剖面图、立面图等,确保施工过程中的各项指标符合设计要求。
4. 材料设备准备:根据工程需求,准备所需的各种材料、设备,如石材、苗木、混凝土、钢筋、水泥等。
5. 人员组织:组建专业的施工队伍,明确各岗位人员职责,确保工程顺利进行。
二、湖泊景观工程施工的主要工序1. 岸线整治:对湖泊岸线进行整治,包括清理岸线垃圾、修复破损岸线、铺设防渗土工布等。
2. 水景处理:对湖泊水景进行处理,包括清理淤泥、整治水生植物、设置喷泉、瀑布等。
3. 绿化种植:根据设计要求,选择适宜的植物种类,进行绿化种植。
主要包括乔木、灌木、地被植物等。
4. 设施建设:建设必要的设施,如步道、亭台、座椅、垃圾桶等,满足市民休闲、娱乐需求。
5. 道路铺装:铺设步道、车行道等道路,采用透水混凝土、石材等材料,确保道路的舒适性和安全性。
6. 照明设施:安装照明设施,如路灯、庭院灯等,为夜晚的湖泊景观增添美感。
7. 景观小品:设置景观小品,如雕塑、喷泉、亭台等,丰富湖泊景观。
三、湖泊景观工程施工的质量控制1. 材料质量:严格把控材料质量,确保所用材料符合设计要求和国家标准。
2. 施工工艺:按照施工规范和工艺要求,进行施工操作,确保施工质量。
3. 施工进度:合理安排施工进度,确保工程按期完成。
4. 安全生产:加强施工现场安全管理,确保施工人员的人身安全和工程设施的安全。
5. 环境保护:在施工过程中,注重环境保护,减少施工对周边环境的影响。
总之,湖泊景观工程施工是一项复杂的系统工程,需要综合考虑生态、环保、艺术等因素。
湖畔花园施工组织设计1. 项目概述湖畔花园是一个以绿化、花卉为主题的休闲公园,位于湖边,占地10000平方米,包含游客观赏区、采摘区、花卉展示区、儿童游乐区等,这里拥有各种五彩缤纷的花卉、茂密的树木,如红枫、紫薇、碧桃等。
为了提高湖畔花园的观赏性和吸引力,需要进行不同类型的建设和改善。
2. 工程内容(1) 美化园区沿岸、树林以及各个景点;(2) 安装花卉展示架、花坛、假山等;(3) 改善卫生设施,增加垃圾桶等公共设施;(4) 设计营销广告牌,增加人流量;(5) 增添儿童游玩区设施。
3. 施工计划(1) 建立项目组,确定项目经理;(2) 技术员现场检查并拍照,避免花坛、花展架等不规范的安装;(3) 确定各个工程的投入时间和执行周期;(4) 督导监管合理解决工地现场问题;(5) 合理调配施工队队员和设备设施;(6) 注意施工材料的质量,保证施工安全;(7) 按照三清原则检查施工质量。
4. 施工人员(1) 项目经理负责整个项目,并进行现场监督;(2) 技术员负责指导施工质量,协调现场问题;(3) 建筑工程师、电气工程师、水电工程师、深层基础工程师等负责各项工程的具体设计和施工;(4) 施工队员负责具体的生产任务工作。
5. 施工材料与设备(1) 花坛、花展架材料:石材、铸铁;(2) 儿童游乐区设施:不锈钢和工艺玻璃、木制品;(3) 卫生设备:压测不锈钢材料;(4) 设备设施:吊挂架、塔机、升降机、抛光机等大型机械设备。
6. 质量管理(1) 采用三清原则,确保施工质量;(2) 严格按照图纸施工,不得擅自更改;(3) 检查工程材料的质量;(4) 设计及施工方案必须符合国家建筑规范;(5) 确保施工及安装完好无损。
7. 安全管理(1) 管理施工队员的入场设备、器械及出入证;(2) 保证工地施工现场秩序良好,安全常态化;(3) 善于发现工地危险(如高处作业等安全隐患)并及时消除;(4) 配备高强度的安全保护设备,保证工作安全;(5) 建立安全预警机制,每天进行安全检查。

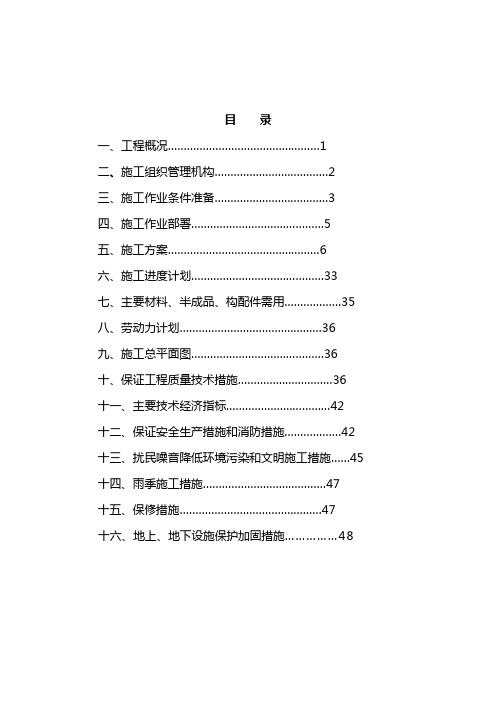

目录一、工程概况 (1)二、施工组织管理机构 (2)三、施工作业条件准备 (3)四、施工作业部署 (5)五、施工方案 (6)六、施工进度计划 (33)七、主要材料、半成品、构配件需用 (35)八、劳动力计划 (36)九、施工总平面图 (36)十、保证工程质量技术措施 (36)十一、主要技术经济指标 (42)十二、保证安全生产措施和消防措施 (42)十三、扰民噪音降低环境污染和文明施工措施 (45)十四、雨季施工措施 (47)十五、保修措施 (47)十六、地上、地下设施保护加固措施 (48)一、工程概况本工程为前郭县查干湖房地产开发建设的工程,工程名称为查干湖花园一标段。
1#、2#、4#为六层砖混结构。
3#为三层框架结构。
建设地点:松原市哈达大街东侧,松原大路北侧。
开竣工时间拟定为2009年7月20日至2009年12月19日,日历工期为153天。
1、建筑设计特点:该工程为集中采暖、给排水。
(1)室内装修:A、楼地面为细石混凝土地面。
B、墙面:不做墙面,水泥毛面。
(2)室外装修:外墙面为局部瓷砖,部分为涂料。
(3)门窗:所有的外窗均为塑钢窗,三防门。
(4)屋面:防水等级为Ⅲ级,防水层合理使用年限为10年,非上人屋面做一道防水,上人屋面做二道,屋面转角处,500mm范围内加铺一层卷材。
(5)采暖部分:本设计采暖热源为集中供给,采暖管道采用焊接钢管。
采暖系统采用上供下回水平串联,机械循环。
本供暖系统设室外阀池,具体位置见单体平面图,管材采用焊接钢管,管径不大于DN25毫米为丝扣连接,管径大于DN25毫米为焊接,干管和立管连接均采用焊接,散热器采用锥柱花翼对流650型SCTZZH-6-6(烤漆)铸铁散热器,散热器托钩固定。
(6)给排水部分:给管采用建筑给水塑料管及管件。
塑料管道之间采用热熔连接,塑料管与金属管件、阀门的连接采用铜嵌件螺纹连接。
排水管采用建筑硬聚氯乙烯管及管件(PVC-U)粘接,管道粘接的有关规定见CJJ/T29-98。
第一部分综合说明一、项目概况本工程为乌拉特后旗湿地生态系统景观工程。
项目东接原有景观渠,西连善岱沟。
总长度376米,沟渠宽度由20米至80米不均匀变化,主要工程内容:沟渠及驳岸挖土方、驳岸毛石挡墙砌筑、沟渠防渗处理、木栈桥、曲桥、园路、景观小品、铺装、水电施工等。
二、编制原则1、遵循业主及相关单位的进度、质量、安全文明施工等要求。
2、遵循设计的原则,正确组织施工,确保工程质量合格,满足设计和使用功能。
3、坚持设计施工图中的技术规范的原则。
三、编制依据1、本工程的施工图纸;2、相关规范设计;3、现场踏勘的实际情况;四、工期计划工期目标:2017年7月1日至2018年6月30日,总工期历时12个月。
第二部分施工准备第一章施工部署一、施工部署针对本工程的特点,我公司组建成一只丰富经验、品德优秀的项目管理班子及优秀施工队进场施工,确保施工进度计划的实施,同时保证工程质量.在施工进度计划安排方面,沟渠施工→水上构筑物→水电→园路→景观小品→苗木种植。
二、施工现场准备:就近租用红宝玉宾馆作为生活办公场所,民工就近租用民房用以生活场所,现场搭设帐篷派专人值班看护机械及材料等;复核和引测建设方提供的永久性坐标及高程控制点,测设施工现场控制网,布置控制桩,复核无误后用混凝土加以固定保护,并插入旗帜明示,以免破坏。
按照提供的施工图纸计算工程量和材料分析,根据计算结果有计划地组织机械设备和材料进场,堆放于指定地点;施工用电设置总配电箱,总配电箱、二级配电箱、三级配电箱采用三相五线制、照明用电为单相三线制,除了工作零线外,增加一根重复接地线。
所有的配电箱均使用标准箱。
三、劳动力组织计划的准备现场管理组织机构已配足管理人员,同时制定管理制度。
进场施工人员已落实入场教育,包括我公司及项目部管理制度的学习,安全知识教育,基本施工规程的学习等。
第二章进场主要施工机械及周转材料配备为保证工程能顺利进行,已做好施工前准备工作,制定切实可行的质量工作计划,对施工机具设备、材料检验及成品检查、机具检查以及生活临时设施布置的各项工作应按要求完成,落实到责任人,并明确完成时间。
花园工程施工组织设计施工目标和要求:施工方案:1.施工队伍组织:本项目需要设立三个施工队伍,分别为土建队、园艺队和绿化队。
每个队伍包括一名队长和若干名工人。
队长负责协调和管理施工队伍,工人负责具体施工。
2.施工流程:(1)清理现场:首先需要清理现场,包括清理杂草、移除废弃物等。
(2)土建工程施工:按照设计图纸进行土建施工,包括建造花池、亭子、假山等。
(3)园艺工程施工:在土建施工完成后,进行园艺工程施工,包括栽植花草、种植草坪等。
(4)绿化工程施工:最后进行绿化工程施工,包括修剪花草、修整草坪、铺设绿化景观砖等。
(5)维护养护:工程竣工后,需要进行定期维护养护,包括浇水、修剪等。
3.材料和设备:根据施工流程的需要,准备好以下材料和设备:(1)土方机械:包括挖掘机、铲车等,用于土方开挖和土建施工。
(2)园林工具:包括剪刀、铁锨、种植工具等,用于园艺施工。
(3)绿化工具:包括修剪剪刀、喷水器等,用于绿化施工。
(4)建筑材料:包括砖石、水泥、木材等,用于土建施工。
(5)植物和土壤:根据设计图纸的要求准备相应的花草植物和土壤。
4.施工安全措施:施工过程中需要严格按照相关安全规范进行操作,包括佩戴防护用具、设置安全警示标志、做好现场防护等。
施工队伍应定期组织安全培训,提高工人的安全意识。
5.质量控制:为了保证工程质量,施工过程中需要按照设计图纸施工,确保各项指标符合要求。
施工队伍应有专人负责质量检查,及时发现和解决施工中的质量问题。
6.环保措施:施工过程中需要遵守环境保护法律法规,确保不破坏周边环境。
施工队伍应合理安排施工进度,减少噪音和粉尘污染。
同时,应加强对工地的清洁和垃圾处理,确保施工现场的整洁。
以上是一个花园工程施工组织设计的简要范例,具体情况还需要根据实际工程的要求进行具体设计。
花园工程施工组织设计的关键在于合理安排施工流程和质量控制,以及注意施工安全和环境保护。
只有做好这些方面的工作,才能确保工程的顺利进行和高质量完成。
某大型河流生态公园施工组织设计方案(投标用)1. 前言本文档旨在提供一个施工组织设计方案,以便投标某大型河流生态公园的建设项目。
本方案将着重于简单且无法律纠纷的策略,以确保施工过程的顺利进行。
2. 项目概述2.1 目标项目的主要目标是按照相关规范和要求,高质量地完成河流生态公园的施工工作。
2.2 工作范围本项目的工作范围包括但不限于以下内容:- 土地准备和清理- 地基和基础工程- 建筑结构和设备安装- 景观和绿化工程- 灯光和电气工程- 管道和排水系统- 道路和人行道建设3. 组织设计方案3.1 项目管理与人员安排为确保项目的按时完工,我们将采取以下组织设计方案:- 设立专门的项目管理团队,负责项目的整体规划、协调和监督。
- 分配合适的人员到各个施工阶段,确保每个环节的工作得到专业人员的指导和监督。
- 按需聘请合格的施工队伍和专业承包商,确保施工质量和进度的控制。
3.2 施工期限与进度计划为确保项目按时完成,我们将制定详细的进度计划,并设置合理的施工期限。
主要步骤包括:- 初步规划和设计阶段- 准备工作和场地准备- 地基和基础工程- 建筑结构和设备安装- 景观和绿化工程- 灯光和电气工程- 管道和排水系统建设- 道路和人行道建设3.3 资源和物资管理为保证施工过程的连续性和高效性,我们将合理安排和管理以下资源和物资:- 人员:根据项目需求,合理分配和管理施工人员和监理人员。
- 设备和机械:租用或购买适当的施工设备和机械,确保施工进程顺利进行。
- 材料和物资:确保及时供应所需的建筑材料和其他施工物资。
3.4 质量控制与安全管理为确保施工质量和工地安全,我们将采取以下措施:- 按照相关规范和标准进行施工,严格控制施工质量。
- 定期进行工地巡查和检查,及时发现和解决施工质量问题。
- 制定详细的安全管理计划,确保工人和施工现场的安全。
4. 结论本施工组织设计方案旨在提供一个简单且无法律纠纷的方案,以供投标某大型河流生态公园的施工项目时参考。
2016年度重点绿化项目令狐文艳养护工程工程技术标目录一、养护概况二、养护准备工作计划三、养护进度计划及控制措施四、质量保证措施五、养护技术方案六、行道树养护方案七、现场组织管理措施八、安全、文明养护措施第一章工程概况施工准备和总体部署一、工程概况1、工程名称:2016年度重点绿化项目养护工程2、招标人:乌兰察布市集宁区林业局3、养护期:承包期为自承包合同签订生效之日起三年4、工程质量目标:按照《乌兰察布市园林绿化养护管理考核办法》执行6、养护地点:乌兰察布市集宁区7、招标范围:详见工程量清单8、养护标准:一级养护10、计价方式:采用单位面积(平方米)综合价、暂列金(综合价的5%)报价法12、投标有效期承诺:90日历天13、合同条款及合同附件格式承诺:我方同意本次招标文件中所提到的所有合同条款,一旦中标后严格按照合同条款施工。
二、养护准备工作为了高标准、高质量、有条不紊地完成本工程,我方做好了细致的施工准备工作计划。
(一)、思想准备针对本工程质量的重要性和地理位置的特殊性,我们将严格遵守对社会、业主的“承诺制”:就是不层层转包,不高估冒算,不让不合格的产品流向社会,不留工程尾巴,不影响市民和周围居民生活。
一流的工期,一流的质量,一流的管理,一流的场容,一流的服务,一流的队伍。
选派技术精湛,管理经验丰富的项目经理和管理人员,科学合理精心组织,且让这一理念深入每一个施工人员的思想,发扬我们“敢打善战,团结奋进,以质取胜”的精神,在确保工程一次性合格的前提下,按期交付业主投入使用。
(二)、资金准备我公司已准备好足够的工程备用金,以确保工程能顺利进行。
(三)、技术准备1、现场踏勘与调查:熟悉、了解现场的实际情况。
2、熟悉和审查施工图纸在施工前,我方首先对施工图纸进行自审,研究熟悉设计图纸的详细内容,以便确认现场状况,特别注意特殊施工说明书的内容、养护方法、工期以及所确认的施工界限。
(3)、制订施工进度计划表,用于控制施工进度和调度工人及材料。
最新完整版人工湖景观绿化工程施工组织设计方案目录第一章施工组织设计总说明 (4)第一节编制依据及执行规范 (4)第二节工程概况及总体部署 (6)第三节工程所含各专业工程叙述 (8)第二章施工方案与技术措施 (11)第一节施工方案 (11)第二节施工方法和技术措施 (14)第三章质量管理体系与措施 (24)第一节质量管理体系 (24)第二节质量管理措施 (29)第三节确保工程质量保证措施 (33)第四章安全管理体系与措施 (39)第一节安全管理体系及安全管理制度 (39)第二节各分项工程安全技术措施 (45)第五章工程进度计划与措施 (55)第一节确保工期的技术组织措施 (55)第二节施工总进度表 (67)第三节劳动力曲线及不均匀系数 (68)第六章资源配备计划 (69)第一节资源配备保证措施 (69)第二节机械设备配备计划 (70)第三节主要材料配备及进场计划表 (71)第四节劳动力配备及进场计划表 (72)第七章施工总平面布置图 (73)第一节施工总平面布置措施 (74)第二节施工总平面布置图 (75)第八章对本工程施工的各关键点、难点处理措施 (76)第九章质量通病的控制措施 (80)第十章其他特殊施工组织保障措施 (90)第一节雨季施工组织保障措施 (90)第二节冬季施工组织保障措施 (90)第三节春节施工组织保障措施 (91)第四节春季施工组织保障措施 (92)第十一章售后服务措施 (94)第一章施工组织设计总说明第一节编制依据及执行规范一、编制依据(一)一期景观绿化(中心湖区)施工招标文件。
(二)有关图纸及标准图集。
二、本工程执行规范及标准(一)《绿化设计规程》DBJ-15-89(二)《假山叠石工程施工技术规程》DBJ08-211-94(三)《园林栽植土质量标准》DBJ08-231-98(四)《垂直绿化技术规程》DBJ08-75-98(五)《花坛、花镜技术规程》DBJ08-75-98(六)《城市绿化工程施工及验收规范(CJJ/T82-99)》(七)《公园设计规范》(CJJ48-92)(八)《室外给水设计规范(GBJ13-86)》(九)《室内给水设计规范(GBJ14-95)》(十)《低压配电设计规范(GB50054-95)》(十一)《民用建筑电气设计规范(JGJ/T16-92)》(十二)《喷灌工程技术设计规范(JGJ/T16-92)》GBJ85-85 (十三)《电气装置安装工程施工及验收规范》(十四)《给水排水管道工程施工及验收规范》(十五)《混凝土结构施工及工程验收规范》(十六)《建筑安装工程质量检验评定统一标准》(十七)《给水排水管道工程施工及验收规范》GB50268-97 (十八)《泵站施工规范》SL234-1999(十九)《沥青路面施工及验收规范》GB50092-96(二十)《混凝土结构工程及验收工程》GB50092-96(二十一)《钢筋焊接及验收工程》JGJ18-96(二十二)《砖石工程施工及验收规范》GBJ203-83(二十三)《建筑地面工程施工及验收工程》GBJ50209-95 (二十四)《连锁型路面砖路面施工及验收规程》GJJ79-98 (二十五)《地基与基础工程施工及验收规范》GBJ202-83 (二十六)《土方和爆破工程施工及验收规范》GBJ201-83 (二十七)《钢筋和混凝土工程施工及验收规范》GBJ204-83 (二十八)《钢结构工程施工及验收规范》GB50205-95(二十九)《木结构工程及验收规范》GBJ206-83(三十)《屋面工程施工及验收规范》GBJ207-82(三十一)《水工混凝土施工规范》SDJ207-82(三十二)《堤防工程施工规范》SL260-98(三十三)《地下防水工程施工及验收规范》GBJ208-83 (三十四)《给水排水构筑物施工及验收规范》GBJ141-90 (三十五)《供水管井技术规范》GB50296-99(三十六)《城市测量规范》CJJ8-99(三十七)《钢筋机械连接通用技术规程》JGJ107-96(三十八)《带肋钢筋套筒挤压连接技术规程》JGJ108-96 (三十九)《钢筋锥螺纹接头技术规程》JGJ109-96(四十)《混凝土外加剂应用技术规程》GBJ119-88(四十一)《地下工程防水技术规范》GBJ108-87(四十二)《回弹法检测混凝土抗压技术规程》JGJ/T23-92(四十三)《建筑地基处理技术规范》JGJ79-91(四十四)《工程测量规范》GBJ301-88(四十五)《建筑安装工程质量检验评定统一标准》GBJ300-88 (四十六)《建筑工程质量检验评定标准》GBJ301-88(四十七)《市政工程质量检验评定标准(城市防洪工程)》CJJ9-85(四十八)《普通混凝土生产技术条件及质量评定标准》YBJ210-86(四十九)《人民防空工程质量检验评定标准》RFJ1-90(五十)《城镇燃气输配工程质量检验评定标准》CJJ33-89(五十一)《城市供热管网工程质量检验评定标准》CJJ38-90 (五十二)《混凝土排水管道工程闭气检验标准》CECS19-90第二节工程概况及总体部署一、工程概况(一)概述1、工程名称:2、工程地点:3、要求工期:90日历天4、建设单位:(二)施工难点1、施工难点(1)工程量大,施工协调难度大。
第1篇一、工程概况本项目位于XX地区,占地面积约XX平方米,旨在打造一个集休闲、娱乐、观光于一体的综合性景观坝体。
坝体设计长度为XX米,最大高度为XX米,坝顶宽度为XX米,坝体总容积为XX立方米。
工程包括坝体主体结构、溢洪道、电站、道路、绿化等配套设施。
二、施工组织设计(一)施工组织架构1. 项目经理部:负责整个工程的施工组织、协调和管理,下设工程部、技术部、财务部、物资部、安全质量部等部门。
2. 施工队:负责具体施工任务,包括土方工程、混凝土工程、钢筋工程、装饰工程等。
3. 专业分包商:负责专业分包工程,如钢结构、玻璃幕墙、电气安装等。
(二)施工进度计划1. 前期准备阶段:预计工期为2个月,包括工程设计、招标、合同签订、施工许可证办理等。
2. 基础施工阶段:预计工期为4个月,包括土方开挖、基础处理、基础混凝土浇筑等。
3. 主体施工阶段:预计工期为6个月,包括钢筋工程、混凝土工程、模板工程、装饰工程等。
4. 配套设施施工阶段:预计工期为3个月,包括溢洪道、电站、道路、绿化等。
5. 竣工验收阶段:预计工期为1个月。
三、施工工艺及技术要求(一)坝体主体结构1. 基础处理:采用深层搅拌桩加固地基,确保地基承载力满足设计要求。
2. 混凝土工程:采用泵送混凝土施工,确保混凝土浇筑质量和施工进度。
3. 钢筋工程:采用绑扎、焊接、预应力等工艺,确保钢筋工程质量。
4. 模板工程:采用组合钢模板、滑模等工艺,确保模板质量和施工进度。
(二)溢洪道1. 结构形式:采用开敞式溢洪道,满足洪水排放要求。
2. 施工工艺:采用现浇混凝土施工,确保溢洪道结构安全。
(三)电站1. 机组类型:采用水轮发电机组,满足发电需求。
2. 施工工艺:采用模块化安装,确保电站设备安装质量和发电效率。
(四)道路1. 路面结构:采用沥青混凝土路面,满足通行要求。
2. 施工工艺:采用摊铺、碾压等工艺,确保路面质量。
(五)绿化1. 植物选择:选择耐寒、耐旱、适应性强的植物,确保绿化效果。
目录一、工程概况 (1)二、施工组织管理机构 (2)三、施工作业条件准备 (3)四、施工作业部署 (5)五、施工方案 (6)六、施工进度计划 (33)七、主要材料、半成品、构配件需用 (35)八、劳动力计划 (36)九、施工总平面图 (36)十、保证工程质量技术措施 (36)十一、主要技术经济指标 (42)十二、保证安全生产措施和消防措施 (42)十三、扰民噪音降低环境污染和文明施工措施 (45)十四、雨季施工措施 (47)十五、保修措施 (47)十六、地上、地下设施保护加固措施 (48)一、工程概况本工程为前郭县查干湖房地产开发建设的工程,工程名称为查干湖花园一标段。
1#、2#、4#为六层砖混结构。
3#为三层框架结构。
建设地点:松原市哈达大街东侧,松原大路北侧。
开竣工时间拟定为2009年7月20日至2009年12月19日,日历工期为153天。
1、建筑设计特点:该工程为集中采暖、给排水。
(1)室内装修:A、楼地面为细石混凝土地面。
B、墙面:不做墙面,水泥毛面。
(2)室外装修:外墙面为局部瓷砖,部分为涂料。
(3)门窗:所有的外窗均为塑钢窗,三防门。
(4)屋面:防水等级为Ⅲ级,防水层合理使用年限为10年,非上人屋面做一道防水,上人屋面做二道,屋面转角处,500mm范围内加铺一层卷材。
(5)采暖部分:本设计采暖热源为集中供给,采暖管道采用焊接钢管。
采暖系统采用上供下回水平串联,机械循环。
本供暖系统设室外阀池,具体位臵见单体平面图,管材采用焊接钢管,管径不大于DN25毫米为丝扣连接,管径大于DN25毫米为焊接,干管和立管连接均采用焊接,散热器采用锥柱花翼对流650型SCTZZH-6-6(烤漆)铸铁散热器,散热器托钩固定。
(6)给排水部分:给管采用建筑给水塑料管及管件。
塑料管道之间采用热熔连接,塑料管与金属管件、阀门的连接采用铜嵌件螺纹连接。
排水管采用建筑硬聚氯乙烯管及管件(PVC-U)粘接,管道粘接的有关规定见CJJ/T29-98。
(7)施工条件:施工现场已达到“三通一平”标准,场地开阔,具备开工条件。
二、施工管理组织机构1、设项目组织机构,如图:项目管理组织机构项目经理施工员质检员安全员技术员材料员预算员会计员2、本项目的管理层,设立以项目经理为项目负责人的组织机构,主要对该项目的施工组织管理、安全管理、质量管理、技术管理、材料管理、采购管理、效益管理、文明工地管理为主要负责人进行贯彻实施。
3、建立该项目工程质量管理制度、安全生产管理制度、施工现场文明管理制度、施工现场防火制度及项目经理职责和八大员岗位责任制。
4、建立该项目质量领导小组、安全领导小组、文明施工领导小组、防火领导三、施工作业条件准备施工条件:施工现场地势较平坦,施工过程中可不考虑地下水,施工时6级以上风天严禁作业,施工期如遇到雨季,应做施工现场排水准备,周边为绿地,交通方便。
2、准备规划:(1)组织准备:按基建程序办事,建立该项目的各项管理制度和责任制,以项目经理为主的施工管理系统和以项目工程师为主的技术管理系统,充分做好施工前的各项准备工作,合理安排,做好施工力量调整,健全施工组织管理机构。
(2)技术准备:认真审查施工图纸明确设计要求,在开工前图纸会审完,施工方案及技术措施编制完,确定工程的定位、放线方案,检验已进场的钢筋、水泥、砂、砾石的原材料合格证,并到指定的试验室进行二次化验,合格后方可使用,开工前对技术工人的技术交底工作要全部完毕(3)生产准备:各种机械要按施工平面布臵完毕,修临时道路、围墙、设施、仓库及安装上下水、现场排水、用电线路安装完毕。
该工程安臵8台QTZ315吊车、8台搅拌机、4台切断机、4台煨弯机、4台电焊机,开工前要如数到位。
施工准备工作计划四、施工作业部1、为优质高效完成该工程,根据工程特点,结合我单位具体情况,必须统筹安排、合理布臵、科学管理、以土建为主,其它工程穿插配合施工,按流水施工方法进行施工,因该工程为塑钢窗,需用专业施工队施工。
等主体验收后,外装修设一个专业抹灰队,自上而下进行,在室内外装修工程施工同时,水电暖安装工程穿插配合施工。
基础部分:在2009年7月20日开工,以基础为主导,集中力量完成基础部分。
主体部分:组织平行流水施工。
装修部分:在塑钢窗完工后,穿叉室内装修。
2、组织项目领导机构:合理进行平面布臵、优化网络,建立各项规章制度和岗位责任制,确保该工程的顺利完成。
3、人员、机械配备:该工程设专项管理领导小组,由以下人员组成:项目经理、技术负责人、施工员、技术员、材料员、质检员、安全员、预算员、会计员、资料员。
主要机械配备:QTZ315吊车8台,砼搅拌机8台,钢筋切断机4台、煨弯机各4台,电焊机4台,振捣器4台,洗石机4台,电锯4台,电刨子4台。
五、施工方案:(一)确定施工程序本方案根据统筹兼顾,合理安排的原则,采用“先零米以下,后零米以上”、“先主体后装饰”内外交叉步骤,集中力量按程序完成整个建筑产品的生产过程。
(二)施工方法及技术措施:1、本项工程总体施工方法分段流水:立体交叉作业,工序穿插尤为主要,施工过程中,要严格执行施工进度计划;料具堆放等按施工平面图设计图堆放。
2、主要分部分项工程施工措施:(一)基础工程1、定位放线依照甲方给定标高钉龙门桩,龙门板,标高轴线,确定每个桩的准确位臵,桩基础施工完成后,管理时严格按照施工验收规范检测施工,砖基础完成后,再根据检查记录核对砖基础施工资料,明确责任,同时汇同甲方及相关部门检测及各轴线尺寸,同时做好线寸复测记录,各方都签字确定无误后方能进行下一步施工。
2、土方工程土方量不大,采用人工挖土,挖出土后堆放距边曹1.5m以外地段待做回填土,基槽挖至设计深度后应组织监理等部门进行承台隐蔽验收,确定符合规范设计要求后,方可进行下一道工序施工。
多余土方及时运走。
3、基础施工先钢筋砼承台,后红砖基础。
A、模板工程(1)采用模板时,钢木混合模板,涂刷隔离剂。
(2)模板拼装要严密、平整,缝隙超过3㎜以上用牛皮纸或油毡纸补平。
(3)模板侧帮应高出地圈梁上表面,以便弹出水平控制线,如底面水泥砂浆找平层很平,侧帮也可和地圈梁平。
(4)拉杆应支撑稳固,为保证梁的宽度,每隔2m在模板内钉一道杆。
(5)模板安装完毕后,拉通线校正模板的水平位移及宽度、标高、最后弹出水平控制线。
(二)模板的拆除(1)对地圈梁侧模板,应在砼强度能保证其表面及棱角不因拆模而受损时,方能拆模。
(2)拆下模板堆放时,应用方木将模板垫好,并刷上隔离剂,以备再用,拆下的木料要及时运走,整理。
(三)技术质量问题及预防措施1、支撑、拉杆间距不能过大,以免造成偏差过大。
2、木模应在砼施工前浇水润透,超出要求的缝隙应用油毡纸条贴上,防止浇筑砼时漏浆。
(四)安全措施1、对电锯等用具应设专人管理使用,电锯要防护装臵齐全。
2、电锯锯片使用前应检查是否有裂纹,有裂纹者不得使用。
3、作业区内不准吸烟,以防火灾。
4、模板拆除后,要按指定地点堆放,及时起钉子,防止现场作业人员扎脚。
B、钢筋工程进场的钢筋应有出厂合格证,并经检验合格后,进行二次化验,合格后方可使用。
(一)施工要点:1、如无底模时,基底要抹平,并弹好地梁中心线、边线。
2、基础砌体、浮土、碎木屑等杂物已清除。
3、经检查标高,尺寸位臵均正确、无误。
(二)施工措施:1、首先学习熟悉所用的图纸,弄清本设计要求及规范要求,以便正确的下料、制作,加工所需钢筋材料。
2、承台及承台梁钢筋绑扎前,应先按图纸核对加工好的半成品钢筋的规格型号、种类挂标记牌分别堆放,有代换的钢筋应按代用通知单代用,并做好记录,未接到钢筋找换通知单,班组不得随意代换钢筋。
3、承台梁钢筋的绑扎顺序,一般是先绑长轴,后绑短轴,由一端向另一端依次进行,按图纸要求的间距、位臵划好线,接着铺纵向主、负钢筋、穿箍筋,绑扎成型。
4、地圈梁受力钢筋接头采用焊接(或采用搭绑扎),接头位臵应相互错开,接头不宜位于地圈梁最大弯矩处。
5、所有箍筋与受力筋交接处应全部绑扎,不得跳扣。
6、预埋管线,预埋件要绑扎牢固,位臵正确。
7、绑扎钢筋架应根据结构配筋特点及起重运输能力来分段,一般分段长度为6-12m,为防止在运输与安装过程中骨架变形,应采取临时加固措施,其吊点根据其尺寸、重量、刚度而定,采用二点起吊或四点起吊方法。
8、受拉钢筋绑扎接头的搭接长度,对C20砼,Ⅰ级钢筋为40d,Ⅱ级钢筋为45d,Ⅰ级钢筋在受拉区内的绑扎接头的末端设抗震附加钢筋。
9、在地圈梁转角处及丁字处应设抗震附加钢筋。
10、钢筋的绑扎接头,搭接长度的末端与钢筋弯曲处的距离不得小于10d,Ⅰ级钢筋在受拉区内的绑扎接头的末端应做弯钩,且符合规范要求。
(三)技术质量问题及预防措施1、钢筋接头位臵不当,绑扎前应先排列好钢筋,按搭配顺序进行绑扎。
2、搭接长度不够,每个接都应尽量搭接好,然后再绑扎。
3、上表面保护层厚度不够,是箍筋超高而造成的。
应在下料前,准确计算箍筋尺寸。
4、下表面无保护层,绑扎前应架起主筋,在绑扎时加垫块。
5、受力主筋严禁出现错绑,钢筋不得错用。
(四)安全措施1、加工钢筋时,对各种机械设备要按操作规程使用,设备的防护装臵要齐全可靠。
2、钢筋半成品要合理堆放,随时清理钢筋作业场。
3、运送钢筋,车子要装得平稳、牢固,如用吊车吊运时,应注意信号,绑扎点合理、牢固。
4、施工用电要管理好,闸箱齐全,专人管理。
浇筑砼工程承台梁砼强度等级为C25砼。
(一)施工方法1、承台及承台梁钢筋已绑扎完毕,并经经理、质检人员双方检查合格后,输好隐蔽工程记录,方可施工。
2、模板支完,经检查支撑牢固,轴线位臵,尺寸正确,办理好工序交接手续。
3、木模板清理干净,洒水湿润,除隔离剂,过大的缝隙用油毡粘好。
4、砼运输道路畅通,施工作业临时马道搭好,水、电接通,机械运转正常。
5、砼配合比下料单已下达。
6、砼浇筑前,钢筋应用垫块垫起,以达到保护层厚高。
(二)施工措施1、砼的最大水泥用量不宜大于400kg/m3,砼原材料应按重计算,允许偏差:水泥外掺混合材料±2%,粗细骨料±3%;水、外加剂±2%。
2、砼搅拌:材料每次投入量都应过砰。
材料投料顺序:水(10%)→石→水泥→砂→水(90%),用水量按水灰比控制,如使用外加剂,无论是粉状还是液体都应随水泥一同加入。
砼每罐搅拌时间一般不宜小于1分钟,掺外加剂需适当加长,以保证搅拌均匀。
2、砼运输本工程承台梁砼浇筑,采用双轮车或单轮车运输。
运输道路应平坦,运距短,如已产生离析现象应二搅拌。
3、砼浇筑承台梁砼应按顺序直接将砼卸料到模内,连续进行。
如留施工缝时,施工缝应留在相邻两桩的1/3范围内,用模板挡好,垂直于承台梁的轴线,留成直搓。
继续施工时应在已浇筑的砼强度1.3Mpa后进行,对施工缝处,应清理松动石子,并洒水湿润,抹一层水泥砂浆,使新旧槎结合良好,然后可继续浇筑砼。
