液压自动抓梁技术条件(1)

液压抓斗技术参数引言液压抓斗是一种广泛应用于工程机械中的装置，用于抓取和搬运各种物料。

液压抓斗的技术参数对于其性能和使用效果具有重要影响。

本文将深入探讨液压抓斗的技术参数，包括其结构设计、工作原理、主要参数以及应用范围等方面的内容。

结构设计液压抓斗的结构设计直接关系到其工作效率和可靠性。

液压抓斗通常由抓斗壳体、液压缸、抓斗板和液压系统等部分组成。

抓斗壳体抓斗壳体是液压抓斗的主体部分，承受着物料的压力和冲击力。

抓斗壳体通常采用优质钢材制成，具有足够的强度和刚度。

此外，抓斗壳体还需要考虑物料的流动性和排出性，因此在设计时需要合理的结构形式和内部平整度。

液压缸液压缸是液压抓斗的动力来源，通过液压系统提供的液压能量来驱动抓斗板的运动。

液压缸的设计需要考虑抓斗的额定工作压力和最大工作压力，以及液压系统的流量和压力等参数。

为了确保液压缸的正常工作，还需要注意密封件的选择和安装。

抓斗板抓斗板是液压抓斗用于抓取和搬运物料的部分，通常由优质钢材制成。

抓斗板的设计需要考虑物料的种类和密度，以及液压缸的行程和力量等因素。

合理的抓斗板设计可以提高抓取效果和工作效率。

液压系统液压系统是液压抓斗的重要组成部分，负责提供液压能量和控制抓斗板的运动。

液压系统需要考虑液压泵的流量和压力，以及液压缸的行程和速度等参数。

为了确保液压系统的正常工作，还需要注意过滤器的选择和维护。

液压抓斗的工作原理是利用液压系统提供的液压能量，通过液压缸驱动抓斗板的运动，从而实现物料的抓取和搬运。

液压抓斗的工作过程可以分为以下几个步骤： 1. 液压泵提供压力油液。

2. 液压油液经过过滤器进入液压缸。

3. 液压缸受到液压油液的作用，驱动抓斗板的运动。

4. 抓斗板抓取物料。

5. 液压缸反向运动，将物料搬运到目的地。

6. 液压油液流回液压油箱。

主要参数液压抓斗的主要参数包括额定工作压力、最大工作压力、额定容量、自重和适用的工作环境等。

额定工作压力额定工作压力是指液压抓斗在正常工作状态下所能承受的最大压力。

液压抓木机技术要求
1.设计要求
在液压抓木机的设计中，需要考虑以下几个方面的要求：
(1)承载能力：液压抓木机的设计承载能力应满足实际工作需要，确保安全可靠。

(2)结构合理：液压抓木机的结构应布局合理，便于操作和维修，各部件之间的协调性良好。

(3)运动稳定：液压抓木机在运动过程中应具有稳定的姿态，不易产生晃动或翻转。

(4)材料节约：液压抓木机的结构应考虑材料应用合理，尽量减少材料的浪费。

2.材料要求
对于液压抓木机的材料选择，需要满足以下几个要求：
(1)材料强度：液压抓木机主要承受大的负荷，所以选择的材料应具有足够的强度和刚性，能够承受较大的压力和冲击力。

(2)耐磨性：液压抓木机在工作中与木材直接接触，因此材料应具有一定的耐磨性，以保证长期使用不容易磨损。

(3)耐腐蚀性：液压抓木机常常在恶劣的环境中工作，所以材料应具有良好的耐腐蚀性，能够抵御腐蚀和氧化。

(4)可焊性：液压抓木机的制造中常需要进行焊接工艺，因此材料要具备良好的可焊性，以确保焊接质量。

3.工艺要求
(1)工艺可靠：液压抓木机的制造工艺应具有稳定可靠性，确保机器的性能和质量稳定。

(2)测试完善：液压抓木机制造完成后需要进行测试和检验，以确保机器的性能符合设计要求。

(3)表面处理：液压抓木机的表面需要做好处理，常见的方式包括喷漆、镀锌等，以提高机器的美观度和耐用性。

(4)使用寿命：液压抓木机的制造要求应确保其使用寿命较长，质量可靠，减少故障和维修次数。

总之，液压抓木机的技术要求涵盖了设计、材料和工艺等多个方面。

只有满足这些技术要求，才能确保液压抓木机在工作中具有稳定的性能和良好的可靠性。

以上故障中，液压抓梁换向电磁阀是故障率较高的元器件，其次是抓梁信号插头和各种传感器再就是液压泵站箱体密封性。另外信号行程开关及接线密封问题也是我们经常碰到的故障。
三抓梁改进方法
1液压换向电磁阀故障的处理
按多次抓梁故障处理经验，要降低门机抓梁操作故障率，首先应减少液压换向电磁阀的故障，最好的方式是取消故障率最高的元件环节。例如，可以采用在门机控制室直接控制抓梁电机正反转的方式，操作双向液压泵，实现抓梁的穿、退销。其效果主要是将换向的方式改变，由水下换向电磁阀改变为水上电气元件直接切换，使水下元器件简单化，从而保证水下少出或不出故障。
在抓梁体适当的部位设计出可放置配重块的结构，最好设置在抓梁端部的竖梁结构内，以便调整抓梁在自由启闭状态下的静平衡。配重块尽量放在梁体的底部，以降低抓梁的重心，配重块既要固定牢靠又要可以调整位置。抓梁吊耳板最好设计成上下贯通结构，这样对抓梁结构受力条件好，起吊力主要由两个吊耳板承担，抓梁的其它结构只要满足尺寸要求并且克服自身重量引起的变形即可。
1.2抓梁体
抓梁体一般设计成“工字形”，如果启闭容量较大，可采用箱型梁结构，抓梁体应按在水中浮力最小的结构形式设计，不要做成封闭的箱室结构，以减少抓梁在水中受到的浮力，方便抓梁下落与闸门的定位和对位。抓梁对位装置目前采用的多是套管定位销形式。由于闸定位销布置在门叶上，定位销应成对布置，确保对位准确。
当水下液压抓梁出现故障、无法正常退销时，以往是由潜水员在水下将液压油管拆除，用千斤顶将销轴顶出，将抓梁提出水面检修。但作业门槽狭小空间，有时抓梁根本就没有空间放置千斤顶，或者水下空间狭小，潜水员无法进入处理，因此有效解决水下抓梁突发故障，采用切实可行的应急措施，对于电站闸门正常运行至关重要。为此，经过研究和实验，当抓梁水下故障无法排除时，由潜水员携带快速接头的液压软管，与抓梁上配置的应急快速插头连接，再利用地面备用应急液压泵站控制的方式，实现抓梁穿退销。其次，抓梁就位传感器、位移传感器、水深传感器的配置，要求灵敏度高、防水性能好、机械强度高，能适应水流冲击、高泥沙污物等干扰，并能适应水下40 m深度的工作环境。

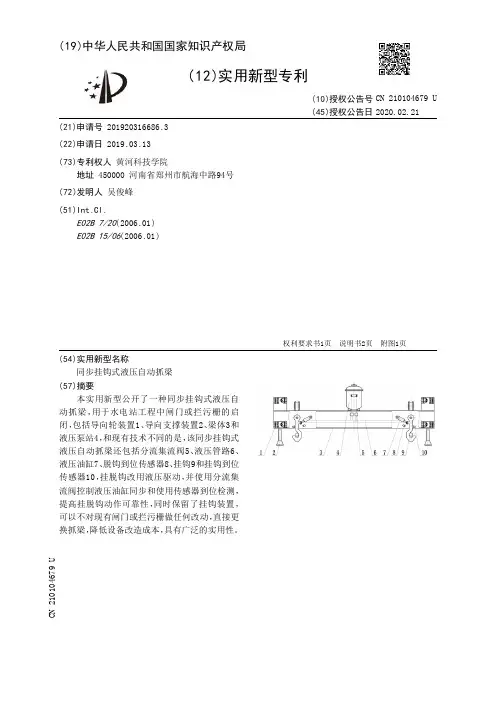

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920316686.3(22)申请日 2019.03.13(73)专利权人 黄河科技学院地址 450000 河南省郑州市航海中路94号(72)发明人 吴俊峰　(51)Int.Cl.E02B 7/20(2006.01)E02B 15/06(2006.01)(54)实用新型名称同步挂钩式液压自动抓梁(57)摘要本实用新型公开了一种同步挂钩式液压自动抓梁，用于水电站工程中闸门或拦污栅的启闭，包括导向轮装置1、导向支撑装置2、梁体3和液压泵站4，和现有技术不同的是，该同步挂钩式液压自动抓梁还包括分流集流阀5、液压管路6、液压油缸7、脱钩到位传感器8、挂钩9和挂钩到位传感器10，挂脱钩改用液压驱动，并使用分流集流阀控制液压油缸同步和使用传感器到位检测，提高挂脱钩动作可靠性，同时保留了挂钩装置，可以不对现有闸门或拦污栅做任何改动，直接更换抓梁，降低设备改造成本，具有广泛的实用性。

权利要求书1页 说明书2页 附图1页CN 210104679 U 2020.02.21C N 210104679U权　利　要　求　书1/1页CN 210104679 U1.一种同步挂钩式液压自动抓梁，包括导向轮装置（1）、导向支撑装置（2）、梁体（3）和液压泵站（4），其特征在于，还包括分流集流阀（5）、液压管路（6）、液压油缸（7）、脱钩到位传感器（8）、挂钩（9）和挂钩到位传感器（10），所述的液压油缸（7）两端分别与梁体（3）、挂钩（9）铰接，并通过液压管路（6）与液压泵站（4）连接，所述的液压管路（6）中串接分流集流阀（5），所述的挂钩（9）铰接在梁体（3）上，所述的脱钩到位传感器（8）和挂钩到位传感器（10）固定安装在梁体（3）上。

2.根据权利要求1所述的同步挂钩式液压自动抓梁，其特征在于所述的脱钩到位传感器（8）和挂钩到位传感器（10）是电感型防水接近开关。
