引言：电气设备调试是确保其正常运行的关键环节，本报告是对某电气设备调试过程和结果的详细记录和总结。
通过对五个大点的阐述和分析，一方面可以总结出电气设备调试中的常见问题和解决方法，另一方面也能提供一些实用的参考经验。
概述：本次电气设备调试的主要目标是确保设备的安全可靠、功能正常，并满足预定的性能要求。
调试过程中采用专业工具和仪器，按照一定的准则和标准进行测试和分析，以确保调试结果的准确性。
正文内容：一、设备连接调试1.检查设备的供电情况，确保电源的稳定和可靠性。
2.检查设备的接地情况，确保接地连接良好，消除电气设备故障的隐患。
3.依照设备接线图和负荷要求，进行设备的电气连接，确保线路的正确性和可靠性。
4.对设备进行耐压测试，确保设备绝缘材料的质量和设备的安全可靠性。
5.对接线端子进行紧固，确保设备工作过程中不会因为插接端子松动而引起的故障。
二、控制系统调试1.确认控制系统的通信连接情况，包括设备之间和设备与主控制中心之间的通信链路。
2.针对控制系统配线进行检查，确保信号线路不受干扰和电磁辐射。
3.对控制系统进行供电和电源电压稳定性的测试，确保电源正常供电。
4.测试控制系统的各种输入信号和输出信号，确保其正常工作。
5.对控制系统进行整体测试，模拟实际工作情况，检查系统的稳定性和可靠性。
三、安全保护系统调试1.检查安全保护系统的传感器和执行器的连接情况，确保其可靠性。
2.检查安全保护系统的逻辑控制关系，确保安全保护系统的正确性和可靠性。
3.对安全保护系统的各种安全检测功能进行测试和验证，确保安全保护系统能够正常工作。
4.针对不同的安全保护系统，例如温度保护系统、过载保护系统等，进行相应的测试和调试。
5.对安全保护系统进行综合测试，确保能够及时、准确地对设备进行保护，并触发适当的应急措施。
四、性能测试与调试1.根据设备的性能要求，进行相应的电气参数测量和分析。
2.测试设备的输出功率，确保与要求相符。
3.对设备的工作效率进行测试，分析设备的能耗和效率。
电气设备检查记录引言概述:电气设备是现代社会中不可或者缺的重要组成部份，它们的正常运行对于保障生产和生活的安全至关重要。
为了确保电气设备的安全性和可靠性，进行定期的检查是必不可少的。
本文将介绍电气设备检查的重要性，并提供一个详细的电气设备检查记录模板，以便记录和跟踪检查过程。
一、电气设备的外观检查1.1 检查设备外壳和接线盒设备外壳和接线盒应该没有明显的损坏，如裂纹、变形等。
同时，应检查接线盒的密封性能，确保没有松动或者漏电的情况发生。
1.2 检查电缆和插头检查电缆和插头是否完好无损，没有断裂、磨损或者暴露的导线。
同时，确保插头与插座连接良好，没有松动或者接触不良的情况。
1.3 检查设备标识和警示标志设备标识和警示标志应该清晰可见，没有磨损或者含糊的情况。
这些标识和标志的存在对于操作人员的安全意识和正确操作至关重要。
二、电气设备的电气性能检查2.1 检查设备的电源和电压检查设备的电源是否正常，电压是否稳定，符合设备的额定电压要求。
同时，检查电源路线是否有漏电的情况，以确保电气设备的安全使用。
2.2 检查设备的绝缘电阻使用绝缘电阻测试仪检测设备的绝缘电阻。
绝缘电阻应该符合国家标准要求，以确保设备的安全性和可靠性。
2.3 检查设备的接地情况检查设备的接地路线是否完好，并使用接地电阻测试仪检测接地电阻。
接地电阻应该符合国家标准要求，以确保设备的安全接地。
三、电气设备的运行状态检查3.1 检查设备的运行声音和振动设备的运行声音应该正常，没有异常的噪音或者震动。
任何异常的声音或者振动可能是设备故障的早期迹象，需要及时处理。
3.2 检查设备的温度使用红外测温仪检测设备的温度，确保设备运行时温度不超过设备的额定温度范围。
过高的温度可能导致设备故障或者火灾的风险。
3.3 检查设备的运行数据记录设备的运行数据，如电流、功率、电压等。
通过对运行数据的监测和分析，可以及时发现设备的异常状况，并采取相应的措施进行修复或者维护。
变压器调试记录范文一、调试目的变压器作为电力系统的重要设备之一，在其安装和投入运行之前必须进行调试，以保证其正常安全运行。
本次调试的目的是对现场安装好的变压器进行测试和检查，确保其各项指标符合要求，同时发现并解决可能存在的问题。
二、调试时间和地点调试时间：2024年8月1日至8月5日地点：XX变电所三、调试人员和设备调试人员：1.负责调试工作的技术人员：张工、李工、王工2.监工：刘工程师设备：1.变压器2.变压器油样采集器3.环境温湿度检测仪4.直流电压表、交流电压表5.电流表6.绝缘电阻测试仪7.变压器偏差综合测试仪四、调试内容和步骤1.外观检查a.检查变压器绝缘子、油箱、阀门、冷却器等设备的外观是否有损坏。
b.检查地脚螺栓是否紧固。
2.绝缘电阻测试a.使用绝缘电阻测试仪对变压器的绕组和绝缘子进行测试，记录测试结果。
b.确保绝缘电阻满足要求。
3.油温测试a.使用环境温湿度检测仪对变压器油温进行测试并记录。
b.确保油温在正常范围内。
4.油样采集和测试a.使用变压器油样采集器采集变压器油样。
b.将油样送往实验室进行测试，包括溶解气体检测、水分含量、酸值、耐张强度等指标。
5.全部绕组直流电阻测量a.使用直流电压表对变压器的绕组进行直流电阻测量。
b.记录测量结果。
6.变压器空载试验a.检测变压器是否有短路或接线错误。
b.施加额定电压，记录各相电压和电流值。
c.检查变压器运行是否正常，是否有异常现象。
7.变压器负载试验a.分别施加额定负载电流，逐步增加负载。
b.检查变压器运行是否正常，记录各项指标。
8.零序电流测试a.使用综合测试仪对变压器的零序电流进行测试。
b.记录测试结果。
9.调功率测试a.使用综合测试仪对变压器的调功率进行测试。
b.记录测试结果。
五、现场记录根据以上调试内容和步骤，我对变压器进行了详细的测试和检查，以下是调试记录：1.外观检查：变压器各部件和设备外观完好，无损坏情况。
地脚螺栓紧固。
电气设备调试报告1. 背景介绍本次调试报告旨在记录和总结电气设备的调试过程和结果。
本项目包括了以下电气设备：- 电动机控制器- 传感器- 内部电路和连线2. 调试目标本次电气设备的调试目标为：- 确保电动机控制器能够正常运行并保持稳定- 验证传感器的准确性和精度- 断开和重连内部电路和连线以确保连接的可靠性和安全性3. 调试步骤3.1 电动机控制器调试首先，对电动机控制器进行了以下调试步骤：1. 确保电动机控制器的供电正确连接，并进行了电压和电流测试，验证其工作电压范围和额定电流。
2. 配置电动机控制器的参数，根据需求设置转速和扭矩等参数。
3. 运行电动机控制器并观察其工作状态，确保没有异常噪音或过热现象。
3.2 传感器调试接下来，对传感器进行了以下调试步骤：1. 确保传感器的信号线正确连接并与电动机控制器相连。
2. 测量传感器输出的电信号，并与设备要求的范围进行比较。
3. 进行不同工况下的测试，确保传感器能够准确读取不同参数。
3.3 连线和内部电路调试最后，对连线和内部电路进行了以下调试步骤：1. 检查电路连接和连线，确保没有松动或接触不良的情况。
2. 运行设备，并观察设备是否能够正常工作，以及是否存在电路或连线故障的迹象。
3. 断开和重连内部电路和连线，以确保连接的可靠性和安全性。
4. 调试结果经过以上调试步骤，我们得出了以下调试结果：- 电动机控制器能够正常运行，并且在各种工况下保持稳定。
- 传感器准确读取并输出了符合要求的信号。
- 连线和内部电路连接可靠，并未发现故障或异常情况。
5. 结论在本次电气设备的调试过程中，我们有效地验证了电动机控制器、传感器和内部电路的功能和性能。
经过调试，我们确认这些电气设备符合设计要求并能够正常工作。
在未来的使用和维护过程中，我们建议定期对这些设备进行检测和调试，以确保其长期稳定运行。
以上为本次电气设备调试报告的内容。
如有任何疑问或需进一步讨论，请随时与我们联系。
《变电站电气设备调试记录方案》一、项目背景随着电力需求的不断增长，变电站作为电力系统的重要组成部分，其安全稳定运行至关重要。
为了确保变电站电气设备的正常运行，提高供电可靠性，需要对变电站的电气设备进行全面的调试和记录。
本次调试记录方案旨在规范变电站电气设备调试过程，明确调试步骤和要求，确保调试结果的准确性和可靠性。
二、施工步骤1. 调试前准备（1）熟悉设备图纸和技术资料，了解设备的性能和参数。
（2）准备调试所需的仪器仪表和工具，如万用表、示波器、兆欧表等。
（3）检查调试现场的安全设施和环境条件，确保调试工作的安全进行。
2. 变压器调试（1）测量变压器的绕组直流电阻，检查各绕组的电阻值是否符合要求。
（2）进行变压器的变比测量，核对变压器的变比是否与铭牌相符。
（3）测量变压器的绝缘电阻，包括绕组对地、绕组间的绝缘电阻。
（4）进行变压器的空载试验，测量变压器的空载电流和空载损耗。
（5）进行变压器的负载试验，测量变压器的负载电流和负载损耗。
3. 高压开关柜调试（1）检查高压开关柜的外观和机械结构，确保开关柜的外观完好，机械操作灵活可靠。
（2）进行高压开关柜的绝缘电阻测量，包括母线对地、相间的绝缘电阻。
（3）进行高压开关柜的工频耐压试验，检验开关柜的绝缘强度。
（4）检查高压开关柜的二次回路，确保二次回路接线正确，信号指示准确。
（5）进行高压开关柜的断路器调试，包括断路器的分合闸时间、同期性等参数的测量。
4. 低压开关柜调试（1）检查低压开关柜的外观和机械结构，确保开关柜的外观完好，机械操作灵活可靠。
（2）进行低压开关柜的绝缘电阻测量，包括母线对地、相间的绝缘电阻。
（3）检查低压开关柜的二次回路，确保二次回路接线正确，信号指示准确。
（4）进行低压开关柜的断路器调试，包括断路器的分合闸时间、脱扣器动作电流等参数的测量。
5. 继电保护装置调试（1）检查继电保护装置的外观和接线，确保装置的外观完好，接线正确。
（2）进行继电保护装置的定值校验，核对保护定值是否与设计要求相符。
《变电站电气设备调试记录方案》一、项目背景随着电力需求的不断增长，变电站作为电力系统的重要组成部分，其安全稳定运行至关重要。
为了确保变电站电气设备的正常运行，提高供电可靠性，需要对变电站的电气设备进行全面的调试和记录。
本次调试记录方案旨在规范变电站电气设备调试过程，明确调试步骤和要求，确保调试结果准确可靠，为变电站的顺利投运和长期稳定运行提供保障。
二、施工步骤1. 前期准备（1）熟悉设备图纸和技术资料，了解设备的性能和参数。
（2）制定调试计划和方案，明确调试项目、方法和标准。
（3）准备调试所需的仪器仪表和工具，确保其精度和可靠性。
（4）组织调试人员进行技术培训，熟悉调试流程和安全注意事项。
2. 设备检查（1）对电气设备进行外观检查，检查设备是否有损坏、变形、锈蚀等情况。
（2）检查设备的接线是否正确、牢固，接地是否良好。
（3）检查设备的铭牌参数是否与设计要求一致。
3. 绝缘电阻测试（1）使用兆欧表对电气设备的绝缘电阻进行测试，测试电压应符合设备的额定电压要求。
（2）测试时应分别对设备的相间、相对地绝缘电阻进行测试，记录测试结果。
（3）绝缘电阻测试结果应符合设备的技术要求，否则应进行检查和处理。
4. 耐压试验（1）根据设备的额定电压和技术要求，选择合适的耐压试验设备和方法。
（2）在进行耐压试验前，应先进行绝缘电阻测试，确保设备的绝缘性能良好。
（3）耐压试验时应逐步升高试验电压，达到规定的试验电压后保持一定时间，观察设备是否有击穿、闪络等现象。
（4）耐压试验结束后，应迅速将试验电压降至零，然后对设备进行放电。
（5）耐压试验结果应符合设备的技术要求，否则应进行检查和处理。
5. 继电保护调试（1）检查继电保护装置的接线是否正确、牢固，接地是否良好。
（2）根据继电保护装置的技术要求，进行定值校验和功能测试。
（3）定值校验时应使用标准仪器仪表，按照设计定值进行校验，确保定值准确可靠。
（4）功能测试时应模拟各种故障情况，检查继电保护装置的动作是否正确、可靠。

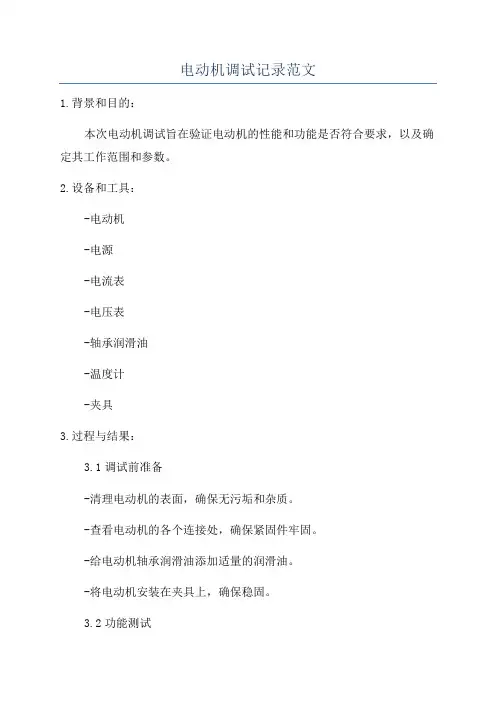

电动机调试记录范文1.背景和目的：本次电动机调试旨在验证电动机的性能和功能是否符合要求，以及确定其工作范围和参数。
2.设备和工具：-电动机-电源-电流表-电压表-轴承润滑油-温度计-夹具3.过程与结果：3.1调试前准备-清理电动机的表面，确保无污垢和杂质。
-查看电动机的各个连接处，确保紧固件牢固。
-给电动机轴承润滑油添加适量的润滑油。
-将电动机安装在夹具上，确保稳固。
3.2功能测试-施加适量的电压，观察电动机能否正常启动。
-观察电动机转子的转速，记录下其转速。
-测量电动机的电流和电压，计算电功率。
-通过改变电压的大小和工作时间，观察电动机的负载能力和响应能力。
-测试电动机在不同工况下的工作温度，使用温度计测量电动机温度。
3.3性能测试-测试电动机的励磁特性，记录下额定电流和电压下的磁通量。
-测试电动机的效率，并与设计参数进行比较。
-测试电动机的转矩曲线，记录下不同转速下的转矩值。
-测试电动机的功率因数，计算其在不同负载下的功率因数值。
4.结论与建议：根据以上的调试结果，我们可以得出以下结论：-电动机能够正常启动并运转，符合设计要求。
-电动机的功率和效率符合预期，能够满足工作需求。
-电动机的响应能力和负载能力良好，适用于不同工况下的应用。
-电动机在额定工作条件下的温升较小，运行稳定。
-电动机的励磁特性和转矩曲线符合设计要求。
-电动机的功率因数在不同负载下较为稳定。
基于以上调试结果，我们建议：-在实际应用中，要定期检查电动机的轴承润滑油，并及时添加和更换，以保证电动机的正常运行。
-在高温环境下工作时，要注意电动机的散热问题，保证其运行温度在安全范围内。
-在负载较大的情况下，要合理选择电源，以免造成电动机过载。
-在实际应用中，要根据工况的要求合理选择电动机的转速和负载，以保证其运行的稳定性。
综上所述，本次电动机调试取得了较好的结果，并根据调试结果给出了相应的建议，以期能够更好地应用该电动机。
电气设备调试报告（二）引言概述：本文是关于电气设备调试报告的第二部分，旨在总结和概述电气设备调试的过程和结果。
本报告具体涵盖了五个方面的内容：功率系统调试、电动机调试、仪表仪控调试、自动化系统调试和安全措施。
正文：一、功率系统调试1. 安装电源和连接电源线路2. 检查电源系统的电压和电流3. 调试主变压器和变压器开关4. 调试断路器和熔断器5. 检查电气设备的电气连接和接地情况二、电动机调试1. 检查电动机的机械安装2. 连接电动机的电气线路3. 调试电动机的保护装置和控制系统4. 测试电动机的转速和负载能力5. 检查电动机的工作温度和振动情况三、仪表仪控调试1. 安装和连接仪表仪控设备2. 校准仪表仪控设备的测量和显示功能3. 调试仪表仪控设备的控制参数和报警功能4. 检查仪表仪控设备的数据传输和通信功能5. 验证仪表仪控设备的精确度和稳定性四、自动化系统调试1. 安装和连接自动化设备2. 调试自动化设备的逻辑控制和运行程序3. 检查自动化设备的传感器和执行器4. 测试自动化设备的自动运行和故障处理能力5. 验证自动化设备的可靠性和稳定性五、安全措施1. 确保所有电气设备符合相关的安全法规和标准2. 提供必要的保护装置和防护设备3. 培训运行人员有关电气设备的操作和维护知识4. 定期检查和维护电气设备的安全状况5. 持续改进和完善电气设备的安全措施和紧急预案总结：根据本报告所述的调试过程和结果，电气设备的功率系统调试、电动机调试、仪表仪控调试、自动化系统调试以及安全措施都得到了有效执行和验证。
这些调试工作的顺利进行确保了电气设备的正常运行和安全使用。
然而，我们仍需持续关注和改进电气设备的性能和安全性。
电气设备检查记录一、任务描述根据公司安全管理要求，对电气设备进行定期检查，以确保设备的正常运行和安全使用。
本文将详细记录电气设备检查的过程、结果和处理措施。
二、检查对象本次电气设备检查主要针对公司办公楼的电气设备，包括主配电室、各楼层电源插座和照明设备等。
三、检查内容1. 主配电室- 检查配电箱的密封情况，确保无漏电现象。
- 检查电缆接头的固定情况，松动情况及时处理。
- 检查断路器的状态，确保正常工作。
- 检查配电室内的通风设备是否正常运行。
2. 各楼层电源插座- 检查插座外壳是否完好，无损坏和漏电现象。
- 使用电压表测量插座输出电压，确保在稳定的范围内。
- 检查插座接地是否良好，无松动和断裂情况。
3. 照明设备- 检查照明设备的外观，是否有损坏或者松动的情况。
- 测试灯泡的亮度和开关的灵敏度，确保正常工作。
- 检查照明设备的接地情况，确保安全可靠。
四、检查过程1. 检查前的准备- 确保检查人员具备相关电气设备检查的知识和技能。
- 准备必要的检测工具和仪器，如电压表、电流表、绝缘电阻测试仪等。
- 关闭相关电气设备的电源，确保安全检查进行。
2. 检查步骤- 逐一检查主配电室的配电箱、电缆接头、断路器和通风设备，记录每一个设备的状态和存在的问题。
- 按楼层逐一检查电源插座的外壳、输出电压和接地情况，记录每一个插座的检查结果。
- 逐一检查照明设备的外观、亮度、开关和接地情况，记录每一个设备的检查结果。
3. 检查记录- 对每一个检查项目进行详细记录，包括设备名称、检查结果、存在的问题和处理措施。
- 记录检查时间、检查人员和检查部门，以便追溯和跟踪。
五、检查结果与处理措施1. 检查结果- 主配电室：配电箱密封完好，电缆接头固定良好，断路器正常工作，通风设备运行正常。
- 各楼层电源插座：外壳完好，输出电压稳定，接地良好。
- 照明设备：外观无损坏，灯泡亮度正常，开关灵敏，接地可靠。
2. 处理措施- 主配电室：定期检查密封情况，及时更换损坏的密封件；加强电缆接头的固定，防止松动；定期维护和保养断路器，确保正常工作；定期清洁和维护通风设备，保证通风效果。

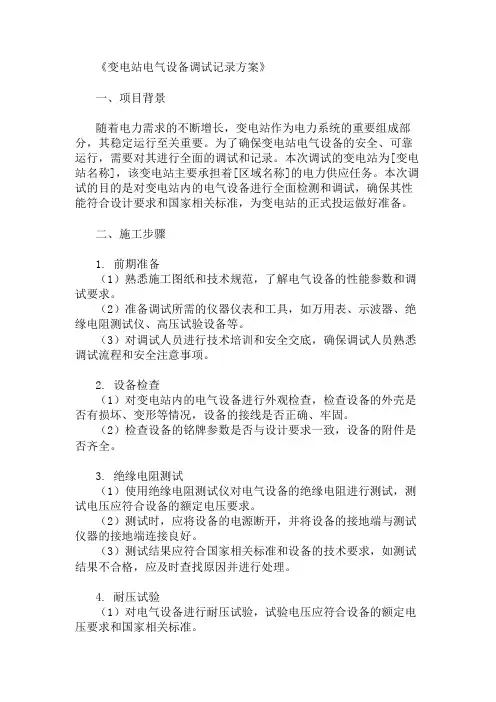

《变电站电气设备调试记录方案》一、项目背景随着电力需求的不断增长，变电站作为电力系统的重要组成部分，其稳定运行至关重要。
为了确保变电站电气设备的安全、可靠运行，需要对其进行全面的调试和记录。
本次调试的变电站为[变电站名称]，该变电站主要承担着[区域名称]的电力供应任务。
本次调试的目的是对变电站内的电气设备进行全面检测和调试，确保其性能符合设计要求和国家相关标准，为变电站的正式投运做好准备。
二、施工步骤1. 前期准备（1）熟悉施工图纸和技术规范，了解电气设备的性能参数和调试要求。
（2）准备调试所需的仪器仪表和工具，如万用表、示波器、绝缘电阻测试仪、高压试验设备等。
（3）对调试人员进行技术培训和安全交底，确保调试人员熟悉调试流程和安全注意事项。
2. 设备检查（1）对变电站内的电气设备进行外观检查，检查设备的外壳是否有损坏、变形等情况，设备的接线是否正确、牢固。
（2）检查设备的铭牌参数是否与设计要求一致，设备的附件是否齐全。
3. 绝缘电阻测试（1）使用绝缘电阻测试仪对电气设备的绝缘电阻进行测试，测试电压应符合设备的额定电压要求。
（2）测试时，应将设备的电源断开，并将设备的接地端与测试仪器的接地端连接良好。
（3）测试结果应符合国家相关标准和设备的技术要求，如测试结果不合格，应及时查找原因并进行处理。
4. 耐压试验（1）对电气设备进行耐压试验，试验电压应符合设备的额定电压要求和国家相关标准。
（2）试验时，应将设备的电源断开，并将设备的接地端与试验设备的接地端连接良好。
（3）试验过程中，应密切观察设备的运行情况，如发现异常情况应立即停止试验，并进行检查和处理。
（4）试验结束后，应及时对设备进行放电处理，确保设备的安全。
5. 继电保护调试（1）对变电站内的继电保护装置进行调试，包括过流保护、过压保护、欠压保护等。
（2）调试时，应按照设计要求和保护装置的技术说明书进行操作，确保保护装置的动作准确、可靠。
（3）对保护装置的整定值进行校验，确保整定值符合设计要求和电力系统的运行要求。
