2013中考物理试题分类汇编——电功率(100套)

电能 电功率一、选择题1．（2011浙江杭州，第5题）在如图所示的电路中，电源电压为3伏特，电阻R 的阻值为5欧姆，滑动变阻器标有“20Ω 2A ”字样，当滑片由A 端滑动B 端的过程中（ ）A ．电阻R 两端的电压不断变大B ．电阻R 的功率不断变小C ．滑动变阻器两端的电压不断变小D ．滑动变阻器的功率不断变大 2．（2011浙江义乌，第20题）如图甲所示，电源电压恒为9伏，滑动变阻器的最大阻值为100欧，电流在0.1安~0.4安之间时电子元件均能正常工作。

若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是A ．电子元件工作时，电阻保持不变B ．电子元件处于正常工作状态时，电路消耗的最小功率为3.6瓦C ．当P 在中点时，电子元件与滑动变阻器的电压之比为1:1D ．为使电子元件处于正常工作状态，滑动变阻器的阻值范围应控制在12.5欧~70欧 3．(2011浙江宁波，第13题)小科做作业时，电灯突然变暗，其原因可能是 （ ） A ．电灯的实际电压变大 B ．电灯的额定电压变小 C ．电灯的实际功率变小 D ．电灯的额定功率变小 4．（2011浙江绍兴，第18题）如图是已连接的一部分电路图，R 1=5欧，R 2=20欧，表中的结果与ab 间、ac 间、bc 间的连接情况相符合的是（ ） 选项 ab 间连接 ac 间连接 bc 间连接 结果A 2V 的电源 不接 一只电流表A1 电流表的示数为0.08AB 不接 一根导线 2V 的电源 电路消耗总功率为0.16WC 不接 2V 的电源 不接 R2两端的电压为1.6VD 2V 的电源 不接 一只电压表V电压表示数为2V5．（2011年安徽省 第17题）如果加在某定值电阻两端的电压从6V 升高到10V ，通过该电阻的电流变化了0.1A ，则该电阻的电功率变化了 【 】A.1.6WB.4.0WC.0.4WD.3.4W 6．（2011江苏扬州，第1题）下列家用电器中，工作一小时消耗电接近1.2kw ·h 的是乙电压/V电流 /A0 0.1 0.2 0.3 0.4 0.5 12 53 4 甲 电子元件A.空调B. 电冰箱C.电视机D.台灯 7．（2011江苏扬州，第12题）在如图所示的电路中，电源电压恒定，L 1、L 2均标有“6V 6W ”字样（设灯丝的电阻不变）。

中考物理电功率试题 ( 有答案和分析 ) 含分析一、电功率选择题1．如图的电路，电源电压保持不变，R 为定值电阻。

以下说法正确的选项是（）A.开封闭合前，电压表和电流表均无示数B.开封闭合后，滑片 P 向右挪动的过程中，电压表的示数变小C.开封闭合后，滑片 P 向右挪动的过程中， R 的功率变大D.开封闭合后，滑片 P 向右挪动的过程中，电压表与电流表示数的比值变小【答案】 B【分析】【解答】解：（1）开封闭合前，电路处于开路状态，则电流表没有示数；但电压表的两个接线柱经过变阻器与电源的正负极相连通，此时电压表丈量电源电压，所以电压表有示数； A 不切合题意；（2）开封闭合后，定值电阻R与滑动变阻器串连，电流表 A 测电路中的电流，电压表测定值电阻R 两头的电压；滑片 P 向右挪动的过程中，变阻器接入电路中的电阻变大，总电阻变大，由 I=可知，电路中的电流变小；依据 U=IR 可知，定值电阻R 两头的电压变小，即电压表的示数变小， B 切合题意；定值电阻两头的电压减小，电路中电流减小了，依据P=UI 知， R 的功率变小， C 不切合题意；由欧姆定律可知，电压表与电流表示数的比值为定值电阻的阻值，所以，电压表与电流表示数的比值不变， D 不切合题意。

故答案为： B【剖析】联合电路图，理清元件的连结方式及电表的丈量对象，依据滑片的挪动可知接入电路中电阻的变化，依据欧姆定律、串连电路的特色即可分别判断；依据定值电阻两头的电压和电路的电流的变化，依据 P=UI 判断出 R 功率的变化；电压表与电流表示数的比值为定值电阻的阻值 .2．以下图，电源电压恒定不变。

闭合开关后，滑动变阻器的滑片P 由 b 端移到某点 c 的过程中，电压表的示数由4V 变成 3V，电流表的示数由0.2A 变成 0.3A，由此可知（）A. 电源电压为7VB. R1的阻值为20ΩC. 电路耗费的最小功率为 1.2WD. 滑片 P 在 b 端时， 10 秒内 R1产生的热量为 12J【答案】 C【分析】【解答】解：由电路图可知，R1与 R2串连，电压表测 R2两头的电压，电流表测电路中的电流。

中考物理试题分类解析汇编（第一辑）：第18章电功率一．选择题（共13小题）1．（2016•青岛）通过一根电阻丝的电流为2A，通电1min产生了2.64×104J的热量，它的电阻是（）A．66ΩB．6600ΩC．110ΩD．220Ω2．（2016•广州）如图1所示，规格相同的容器装了相同质量的纯净水，用不同加热器加热，忽略散热，得到如图2所示的水温与加热时间的图线，则（）A．乙中温度计示数为32℃B．加热相同时间，两杯水吸收的热量相同C．吸收相同的热量，甲杯的水升温比乙杯的多D．甲杯的水加热2min与乙杯的水加热3min吸收的热量相同3．（2016•扬州）电炉中的电阻丝通电一段时间后变得很烫，而连接的导线却不怎么热，主要是（）A．通过导线的电流小于通过电阻丝的电流B．导线的绝热皮隔热C．导线的电阻远小于电阻丝的电阻D．导线散热比电阻丝快4．（2016•舟山）某同学为探究电流通过导体产生热量的多少跟电阻的关系，设计了如下电路图，其中正确的是（）A．B．C．D．5．（2016•临沂）一个标有“220V 440W”的电热器，当通过它的电流为1A时，它的实际功率（）A．等于额定功率 B．大于额定功率 C．小于额定功率 D．无法判断6．（2016•温州）某台灯铭牌上标有“9W”字样，“9W”表示该台灯的（）A．额定功率 B．实际功率 C．额定电流 D．实际电流7．（2016•南京）如图甲所示电路，电源电压不变，R1是定值电阻，R2是滑动变阻器．闭合开关，将滑动变阻器滑片由一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，则滑动变阻器滑片由一端移到另一端的过程中（）A．电路总功率的最小值为1.8WB．电路总功率的最大值为5.4WC．定值电阻电功率的最小值为1.35WD．定值电阻电功率的变化为4.05W8．（2016•泰安）如图所示，电源电压为4.5V，电压表量程为“0﹣3V”，电流表量程为“0﹣0.6A”，滑动变阻器规格为“10Ω 1A”，小灯泡L标有“2.5V 1.25W”（灯丝电阻不变），在保证小灯泡L电流不超过额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是（）①小灯泡的额定电流是0.6A②滑动变阻器连入电路的阻值变化范围是4Ω﹣10Ω③电压表示数变化范围是0﹣3V④电流表示数变化范围是0.3﹣0.5A．A．只有②、④正确B．只有②、③正确C．只有①、④正确D．只有①、③正确9．（2016•凉山州）某同学家中有一个电磁炉，上面标有“220V 2000W”的字样，下面关于这个电磁炉的说法中正确的是（）A．使用这个电磁炉时应连接额定电流为10A的保险丝B．这个电磁炉在正常工作时的电阻为484ΩC．这个电磁炉工作时的电功率是2000WD．这个电磁炉正常工作0.5h消耗电能为1.8×106J10．（2016•盐城）普通电饭锅具有加热和保温两种工作状态，内部电路由一根电热丝和两只开关组成，开关S1受温度控制，当温度低于65℃时自动闭合，高于85℃时自动断开；开关S2须手动闭合，按下按钮时S2闭合，当温度升高到103℃时S2自动断开，此后不能自动闭合．下列判断正确的是（）A．用冷水煮饭，按下按钮后，只有S2是闭合的B．用冷水煮饭，按下按钮后，S1和S2同时断开C．用电饭锅烧冷水，不按下按钮，水也能被加热D．用电饭锅烧冷水，按下按钮，水被烧开后，温度保持在65℃﹣85℃之间11．（2016•娄底）小明家记录5月初电能表示数为1432.7度，电能表的部分示数及6月初的示数如图所示，下列说法正确的是（）A．电能表是测量用电器电功率的仪表B．此电能表适用于电流方向一秒钟改变50次的交流电路C．小明家5月初至6月初消耗的电能是105kW•hD．若电能表转盘在10min内转过250转，则用电器的总功率为1kW12．（2016•南充）已知一台直流电动机两端的电压为6V，通过电动机的电流为2A，线圈的电阻为0.5Ω．则在1min内电动机消耗的电能及产生的热量分别为（）A．720J，120J B．720J，720J C．720J，600J D．600J，120J13．（2016•广安）电业局为每一户居民安装了一个仪表，用该仪表来测量居民家中每个月消耗的电能，从而计算出该交多少电费．该仪表的中文标准名称及国际通用读数单位是（）A．电能表﹣kW•h B．电压表﹣V C．电流表﹣A D．电表﹣度中考物理试题分类解析汇编（第一辑）第18章电功率参考答案与试题解析一．选择题（共13小题）1．（2016•青岛）通过一根电阻丝的电流为2A，通电1min产生了2.64×104J的热量，它的电阻是（）A．66ΩB．6600ΩC．110Ω D．220Ω【分析】知道通过电阻丝的电流和通电1min产生的热量，根据Q=I2Rt求出电阻丝的电阻．【解答】解：由Q=I2Rt可得，电阻丝的阻值：R===110Ω．故选C．【点评】本题考查了焦耳定律的灵活应用，是一道基础题目．2．（2016•广州）如图1所示，规格相同的容器装了相同质量的纯净水，用不同加热器加热，忽略散热，得到如图2所示的水温与加热时间的图线，则（）A．乙中温度计示数为32℃B．加热相同时间，两杯水吸收的热量相同C．吸收相同的热量，甲杯的水升温比乙杯的多D．甲杯的水加热2min与乙杯的水加热3min吸收的热量相同【分析】（1）使用温度计测量液体温度时，先要弄清楚温度计的量程和分度值，读数时视线与液柱最高处所对刻度相垂直，并注意区分温度是零上还是零下；（2）由题知，用不同的热源加热，在相同的时间内加热器放出的热量不同，说明在相同的时间内吸收的热量不同；（3）根据Q=c m△t分析吸收相同的热量，两杯水温度的变化；（4）根据Q=cm△t分析甲杯的水加热2min与乙杯的水加热3min吸收的热量的关系．【解答】解：A、由图知：温度计上10℃之间有10个小格，所以一个小格代表的温度是1℃，即此温度计的分度值为1℃；“40”在“30”的上方，液柱最高处在两者之间，所以显示的温度高于0℃，为37℃，故A错误；B、实验中，用不同加热器加热，相同时间内，加热器放出的热量不同，所以相同时间内两杯水吸收的热量不同，故B错误；C、两杯中水的质量相同，根据△t=可知，吸收相同的热量，两杯水升高的温度相同，故C错误；D、根据图2可知，甲杯的水加热2min与乙杯的水加热3min升高的温度相同，根据Q=cm△t可知，两杯水的质量相同，所以吸收的热量相同，故D正确．故选D．【点评】本题考查了学生对热量公式的掌握和运用，这类题可以取不同的加热时间（吸热不同），本题同时考查了温度计的读数．3．（2016•扬州）电炉中的电阻丝通电一段时间后变得很烫，而连接的导线却不怎么热，主要是（）A．通过导线的电流小于通过电阻丝的电流B．导线的绝热皮隔热C．导线的电阻远小于电阻丝的电阻D．导线散热比电阻丝快【分析】电炉丝和导线串联，通过的电流和通电时间相同，根据焦耳定律Q=I2Rt可知，电阻越大电流产生的热量越多，据此分析判断．【解答】解：电炉丝跟铜导线串联，通过它们的电流I和通电时间t相等，故A错误；因为Q=I2Rt，R电炉丝＞R导线，所以产生的热量：Q电炉丝＞Q导线，即相同时间内导线产生的热量小于电炉丝产生的热量，而与散热快慢、隔热效果无关，故C正确，BD 错．故选C．【点评】本题主要考查学生对焦耳定律的了解与掌握，分析时注意用好控制变量法．4．（2016•舟山）某同学为探究电流通过导体产生热量的多少跟电阻的关系，设计了如下电路图，其中正确的是（）A．B．C．D．【分析】探究电流通过导体产生的热量与电阻关系时，需保证通过电阻的电流相同，电阻不同，然后结合串并联电路电流规律进行分析．【解答】解：要探究电流通过导体产生的热量与电阻关系，需保证通过电阻的电流相同，电阻不同，因此需让不同阻值的定值电阻串联连接，故ACD错误，B正确．故选B．【点评】本题考查电路图的设计以及控制变量法的应用，关键要明确探究电流通过导体产生的热量与电阻关系，需保证通过电阻的电流相同，电阻不同．5．（2016•临沂）一个标有“220V 440W”的电热器，当通过它的电流为1A时，它的实际功率（）A．等于额定功率 B．大于额定功率 C．小于额定功率 D．无法判断【分析】由电热器的铭牌可知额定电压和额定功率，根据R=求出电热器的电阻；再根据P=I2R求出通过它的电流是0.5A时电热器的实际功率．【解答】解：由P=可得电热器的电阻为：R===110Ω，通过它的电流是1A时电热器的实际功率为：P′=（I′）2R=（1A）2×110Ω=110W＜P额=440W．故选C．【点评】本题考查了电阻、电功率的计算，关键是公式及其变形式的灵活应用，以及对电热器铭牌含义的理解和掌握．6．（2016•温州）某台灯铭牌上标有“9W”字样，“9W”表示该台灯的（）A．额定功率 B．实际功率 C．额定电流 D．实际电流【分析】明确功率的基本单位，并知道铭牌上所标信息为用电器正常工作时的额定值．【解答】解：某台灯铭牌上标有“9W”字样，就是指灯的额定功率为9W．故选A．【点评】本题考查了学生对电功率的物理意义和用电器铭牌参数含义的理解与掌握，是一道基础题目．7．（2016•南京）如图甲所示电路，电源电压不变，R1是定值电阻，R2是滑动变阻器．闭合开关，将滑动变阻器滑片由一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，则滑动变阻器滑片由一端移到另一端的过程中（）A．电路总功率的最小值为1.8WB．电路总功率的最大值为5.4WC．定值电阻电功率的最小值为1.35WD．定值电阻电功率的变化为4.05W【分析】根据电源电压不变列出等式，求出电阻R1的阻值和电源电压，电路中R1和R2串联，由图乙读出最大、最小电流、滑动变阻器两端的电压，电源电压不变，根据P=UI求出最大和最小总功率；再根据P=I2R1求出定值电阻的最大和最小功率．【解答】解：由图一可知，滑片在左端时，电压表被短路，示数为0，电流为I左=1.2A，滑片在右端时，电压表测量滑动变阻器两端的电压U滑=4.5V，电流为I右=0.3A，根据欧姆定律可得：U=I左R1…①U=I右R1+U滑…②两式联立：I左R1=I右R1+U滑，解得R1=5Ω，U=6V，电路总功率的最小值：P小=UI右=6V×0.3A=1.8W，故A正确；电路总功率的最大值：P大=UI左=6V×1.2A=7.2W，故B错误；定值电阻电功率的最小值：P1小=I右2R1=（0.3A）2×5Ω=0.45W，故C错误；定值电阻电功率的最大值：P1大=I左2R1=（1.2A）2×5Ω=7.2W，定值电阻电功率的变化：△P=P1大﹣P1小=7.2W﹣0.45W=6.75W，故D错误．故选A．【点评】此题主要考查的是学生对电路连接、电功率计算公式的理解和掌握，读懂图象是解决此题的关键．8．（2016•泰安）如图所示，电源电压为4.5V，电压表量程为“0﹣3V”，电流表量程为“0﹣0.6A”，滑动变阻器规格为“10Ω 1A”，小灯泡L标有“2.5V 1.25W”（灯丝电阻不变），在保证小灯泡L电流不超过额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是（）①小灯泡的额定电流是0.6A②滑动变阻器连入电路的阻值变化范围是4Ω﹣10Ω③电压表示数变化范围是0﹣3V④电流表示数变化范围是0.3﹣0.5A．A．只有②、④正确B．只有②、③正确C．只有①、④正确D．只有①、③正确【分析】由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压．（1）根据灯泡的额定电压和额定功率，利用P=UI求出其额定电流；（2）根据串联电路电流相等和分压特点，结合欧姆定律求出滑动变阻器连入电路的阻值大小；（3）根据小灯泡额定电压和电压表的量程确定电压表的示数变化范围；（4）在保护灯泡和电压表的条件下，利用欧姆定律求出电流表的示数范围．【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压．（1）灯泡正常发光时的电压为2.5V，功率为1.25W，由P=UI可得：小灯泡正常发光时的电流为：I===0.5A，故①错误；（2）当电路中的电流为0.5A时，串联电路总电压等于各分电压之和，此时电压表的示数U滑=U﹣U L=4.5V﹣2.5V=2V2V＜3V，没有超出电压表的量程，灯泡两端的电压可以达到2.5V，串联电路中各处的电流相等，此时滑动变阻器接入电路的电阻最小，最小为：R滑min===4Ω；当电压表的示数为3V时，电路中的电流最小，滑动变阻器接入电路中的电阻最大，灯泡两端的电压：U L′=U﹣U滑max=4.5V﹣3V=1.5V，灯泡的电阻：R L===5Ω，电路中的最小电流：I min===0.3A，电路中电流变化的范围是0.3A～0.5A，故④正确；滑动变阻器接入电路中的最大阻值：R滑max===10Ω，滑动变阻器阻值变化的范围是4Ω～10Ω，故②正确．故选A．【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的灵活应用，关键是根据灯泡的额定电流确定电路中的最大电流和电压表的最大示数确定电路中的最小电流，并且要知道灯泡正常发光时的电压和额定电压相等．9．（2016•凉山州）某同学家中有一个电磁炉，上面标有“220V 2000W”的字样，下面关于这个电磁炉的说法中正确的是（）A．使用这个电磁炉时应连接额定电流为10A的保险丝B．这个电磁炉在正常工作时的电阻为484ΩC．这个电磁炉工作时的电功率是2000WD．这个电磁炉正常工作0.5h消耗电能为1.8×106J【分析】（1）已知电炉的额定电压和额定功率，可利用公式I=计算电炉的额定电流，保险丝的额定电流等于或略大于用电器的额定电流；（2）已知电炉的额定电压和额定功率，可利用公式R=计算电炉的电阻；（3）用电器只有正常工作时，其消耗的电功率才为额定功率；（4）知道电炉的额定功率和正常工作的时间，可利用公式W=Pt计算消耗的电能．【解答】解：A．由P=UI可得，电磁炉的额定电流I==≈9.1A，保险丝的额定电流10A略大于电磁炉的额定电流，故A正确；B．由P=可得，电炉正常工作时的电阻R===24.2Ω，故B错误；C．电炉只有两端电压为额定电压时，即正常工作时，其消耗的电功率才为额定功率2000W，故C错误；D．由P=可得，电炉正常工作0.5h消耗的电能W=Pt=2000W×0.5×3600s=3.6×106J，故D错误．故选A．【点评】本题考查了利用电功率的公式计算电阻和电流，以及电功的计算，同时要让学生明确用电器铭牌上数字的含义，在计算过程中要注意单位的换算．10．（2016•盐城）普通电饭锅具有加热和保温两种工作状态，内部电路由一根电热丝和两只开关组成，开关S1受温度控制，当温度低于65℃时自动闭合，高于85℃时自动断开；开关S2须手动闭合，按下按钮时S2闭合，当温度升高到103℃时S2自动断开，此后不能自动闭合．下列判断正确的是（）A．用冷水煮饭，按下按钮后，只有S2是闭合的B．用冷水煮饭，按下按钮后，S1和S2同时断开C．用电饭锅烧冷水，不按下按钮，水也能被加热D．用电饭锅烧冷水，按下按钮，水被烧开后，温度保持在65℃﹣85℃之间【分析】由题意可知，分析食物从加热到65℃再到85℃时的加热过程以及温度降到65℃后的保温过程即可得出电饭锅的工作原理．【解答】解：（1）用冷水煮饭，冷水温度低于65℃，开关S1受温度控制，自动闭合，所以按下按钮后，S1和S2同时闭合，故A、B错误；（2）用电饭锅烧冷水，不按下按钮，开关S1受温度控制，当温度低于65℃时自动闭合，水也能被加热，故C正确；（3）水烧开后，温度升高到85℃时，开关S1自动断开，电饭锅处于保温状态；由于散热，待温度降至65℃时，S2自动闭合，电饭锅重新加热，温度达到85℃时，S2又自动断开，再次处于保温状态，因此水被烧开后，温度保持在65℃﹣85℃之间，故D正确．故选CD．【点评】本题取材于我们常见的电饭锅，考查有关电路的知识，可以激发同学们对物理的学习兴趣了，同时能了解更多的生活常识．11．（2016•娄底）小明家记录5月初电能表示数为1432.7度，电能表的部分示数及6月初的示数如图所示，下列说法正确的是（）A．电能表是测量用电器电功率的仪表B．此电能表适用于电流方向一秒钟改变50次的交流电路C．小明家5月初至6月初消耗的电能是105kW•hD．若电能表转盘在10min内转过250转，则用电器的总功率为1kW【分析】（1）电能表是用于测量电能的仪表；（2）交流电完成一次周期性变化需要的时间叫周期，单位时间内完成周期性变化的次数叫频率；（3）读出5月和6月份电能表的示数，而后计算出电能多少即可；（4）2500R/kW•h表示每消耗1kW•h的电能，电能表的转盘转2500转，据此求出10min内消耗的电能，再根据P=求出该电能表上用电器的总功率．频率为50Hz的交变电流，周期T=0.02s，一个周期内电流方向改变2次，所以在1s时间内电流方向改变100次，【解答】解：A、电能表是测量用电器消耗电能多少的仪表，故A错误；B、频率为50Hz的交变电流，周期T=0.02s，一个周期内电流方向改变2次，所以在1s时间内电流方向改变100次，故B错误；C、6月初的示数1537.7kW•h，5月初，小明家中的电能表示数1432.7kW•h，故小明家5月初至6月初消耗的电能是W=1537.7﹣1432.7=105kW•h，故C正确；D、电能表的转盘转250转消耗的电能为：W=kW•h=0.1kW•h，该电能表上用电器的功率：P===0.6kW，故D错误．故选C．【点评】本题考查了电能表的作用和消耗电能的计算，关键是电能表参数含义的理解与掌握．12．（2016•南充）已知一台直流电动机两端的电压为6V，通过电动机的电流为2A，线圈的电阻为0.5Ω．则在1min内电动机消耗的电能及产生的热量分别为（）A．720J，120J B．720J，720J C．720J，600J D．600J，120J【分析】电动机正常工作时其电路是非纯电阻电路，产生的热量只能用Q=I2Rt计算，消耗的电能只能用W=UIt计算．【解答】解：电动机产生的热量：Q=I2Rt=（2A）2×0.5Ω×60s=120J．电动机消耗的电能为W=UIt=6V×2A×60s=720J．故A正确，BCD错误．故选A．【点评】本题考查了电动机中的转化的能量的计算．在电动机工作时，电能转化为了机械能和内能，内能大小只能由Q=I2Rt计算．对外做功由能量守恒求解即可．13．（2016•广安）电业局为每一户居民安装了一个仪表，用该仪表来测量居民家中每个月消耗的电能，从而计算出该交多少电费．该仪表的中文标准名称及国际通用读数单位是（）A．电能表﹣kW•h B．电压表﹣V C．电流表﹣A D．电表﹣度【分析】（1）电功是表示电流做功多少的物理量，指的是一段时间内消耗电能的多少；（2）电能表是测量电功（电能）的仪表，使用时串联在电路里．【解答】解：电能表（俗称电度表）是用来测用户消耗电能多少的仪表，国际单位是千瓦时（kW•h），俗称“度”；电流表是测量电路中电流大小的仪表，国际单位是安培（A）；电压表是测量电路两端电压大小的仪表，国际单位是伏特（V）；故A符合题意，BCD不符合题意．故选：A．【点评】本题考查了电学中测量工具的作用，对常见仪表、仪器、工具要知道它的用途，并会正确使用，属于基础性题目，比较简单．。

2013年中考物理试题汇编——电功率一、选择题D．节能灯（2013镇江）11．LED灯具有节能、环保特点．“220V 8.5W”LED灯泡和“220V 60W”白炽灯泡正常发光的亮度相当．与白炽灯泡相比，LED灯泡可以节能约为BLED灯泡白炽灯泡A．14.2% B．85.8%C．16.5% D．83.5%6．（2分）（2013•阜新）如图所示是两定阻电阻A和B的电流与电压关系图象，如果将两电阻A和B串联后接在3V电源两端．下列结论正确的是（）CA．通过B的电流是通过A的电流的二分之一B．B两端电压和A两端电压相等C．B的电阻是A的电阻的两倍D．B的电功率是A的电功率的四倍30．（2分）（2013•深圳）如图所示两个灯泡L1、L2阻值分别为6Ω和10Ω，闭合开关后的现象是（）CA．通过两灯泡的电流I1：I2=3：5 B．灯泡两端的电压U1：U2=3：5C．灯泡的电功率P1：P2=5：3 D．灯泡L1比L2暗8．（2分）（2013•黑河）标有“12V 12W”、“12V 6W”的灯L1和L2（假设灯丝电阻不变），若将它们串联在某电源上，两灯都发光，下列说法正确的是（）CA．通过灯L1和L2的电流之比为2：1 B．灯L1和L2的电阻之比为2：1C．灯L2比灯L1亮D．灯L1和L2的实际功率之比为2：1 （2013齐齐哈尔）8．标有“12V 12W”、“12V 6W”的灯L1和L2（假设灯丝电阻不变），若将它们串联在某电源上，两灯都发光，下列说法正确的是（）CA．通过灯L1和L2的电流之比为2:1 B．灯L1和L2的电阻之比为2:1C．灯L2比灯L1亮D．灯L1 和L2的实际功率之比为2:1 3．（2013四川自贡）18．如图甲所示的两个电流表均为学校实验室里常用的电流表（如图乙所示）．闭合开关后，两电流表的指针都正常偏转且偏转角度相同，此时灯L1和L2的所消耗的电功率P1和P2的比值为（）AA．4：1 B．1：4 C．5：1 D．1：5（2分）（2013•沈阳）如图所示，已知电阻R1=10Ω、R2=5Ω，当开关闭合后，下列说法正确的是（）BA．通过R1与R2的电流之比为2：1 B．R1与R2的总电阻为15ΩC．R1与R2两端的电压之比为1：1 D．R1与R2消耗的电功率之比为1：1 （2013年福州）14．如图10所示电路，电源电压保持不变。

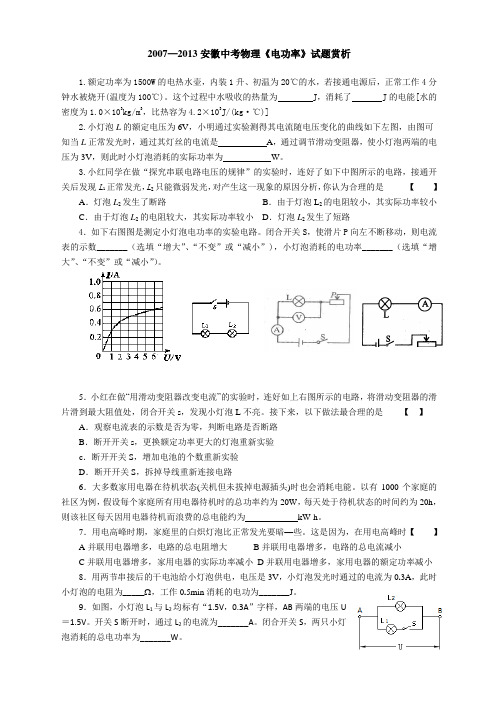

2007—2013安徽中考物理《电功率》试题赏析1.额定功率为1500W的电热水壶，内装1升、初温为20℃的水，若接通电源后，正常工作4分钟水被烧开(温度为100℃)。

这个过程中水吸收的热量为 J，消耗了 J的电能[水的密度为1.0×103kg/m3，比热容为4.2×103J/(kg·℃)]2.小灯泡L的额定电压为6V，小明通过实验测得其电流随电压变化的曲线如下左图，由图可知当L正常发光时，通过其灯丝的电流是A，通过调节滑动变阻器，使小灯泡两端的电压为3V，则此时小灯泡消耗的实际功率为W。

3.小红同学在做“探究串联电路电压的规律”的实验时，连好了如下中图所示的电路，接通开关后发现L1正常发光，L2只能微弱发光，对产生这一现象的原因分析，你认为合理的是【】A．灯泡L2发生了断路B．由于灯泡L2的电阻较小，其实际功率较小C．由于灯泡L2的电阻较大，其实际功率较小D．灯泡L2发生了短路4．如下右图图是测定小灯泡电功率的实验电路。

闭合开关S，使滑片P向左不断移动，则电流表的示数_______（选填“增大”、“不变”或“减小”)，小灯泡消耗的电功率_______（选填“增大”、“不变”或“减小”）。

5．小红在做“用滑动变阻器改变电流”的实验时，连好如上右图所示的电路，将滑动变阻器的滑片滑到最大阻值处，闭合开关s，发现小灯泡L不亮。

接下来，以下做法最合理的是【】A．观察电流表的示数是否为零，判断电路是否断路B．断开开关s，更换额定功率更大的灯泡重新实验c．断开开关S，增加电池的个数重新实验D．断开开关S，拆掉导线重新连接电路6．大多数家用电器在待机状态(关机但未拔掉电源插头)时也会消耗电能。

以有1000个家庭的社区为例，假设每个家庭所有用电器待机时的总功率约为20W，每天处于待机状态的时间约为20h，则该社区每天因用电器待机而浪费的总电能约为kW·h。

7．用电高峰时期，家庭里的白炽灯泡比正常发光要暗—些。

241 （2013·菏泽中考）太阳能路灯设计优美，为城市增添了亮丽的风景。

如图是一款路灯的图片，下列说法错误的是（）A．太阳能电池板把太阳能转化为电能对灯泡供电B．两只灯泡可以用一个开关控制，说明两灯是串联连接的C．灯罩的作用除防尘外，还可以使灯泡发出的光经过反射变得柔和D．漫反射也遵循反射定律解析：选B.本题综合考查多个物理知识.太阳能电池板就是把太阳能转化成光能的供电装置，A正确。

，当两只灯泡是并联的，把开关安在干路上一个开关也可以控制两只灯泡。

B选项错误.漫反射遵循光的反射定律，发生漫反射时反射的光射向各个方向，看起来不那么刺眼，感觉光线柔，CD都正确。

241 （2013·济宁中考）如图所示，不是．．通过比较得出结论的是【解析】选B。

本意考查物理方法运用，由题图可知A、C、D选项分别控制接触面粗糙程度、物质吸收热量、相玻璃棒相同，比较研究摩擦力与压力大小、吸热能力与物质种类、电荷性质与棒的材料有关，只有B选项a、b实质相同，不是利用控制变量法。

故选B。

241 （2013·济宁中考）在物理实验中，往往对物理量进行多次测量，有的是为了提高精度，有的是为了寻找规律。

下列四个实验中，通过多次测量提高精度的是A. 在探究“并联电路的干路和支路电流有什么关系”时，测量多组对应的干路电流和各支路电流B. 在探究“液体的压强与哪些因素有关”时，多次改变液体密度、深度，测量对应的压强值C. 在探究“电阻大小与哪些因素有关”时，多次更换电阻丝，测量对应电流D.在测量“某种物质的密度”时，测量多组对应的质量和体积值【解析】选D。

本题考查物理实验数据处理方法。

ABC选项多次测量都是为了寻求物理量之间的规律，而测量物质密度的实验中，测量多组对应的质量和体积值是为了减小实验误差，提高实验数据精确度，故D正确。

241 （2013·滨州中考）解析：选D.本题考查对各知识点杰出人物的的认识。

（解析版）2013年中考物理试题分类汇编--电功与电功率（二）191 （2013·福州中考）14．如图10所示电路，电源电压保持不变。

只闭合开关S，电流表的示数为0.2A，再闭合开关S1，电流表的示数变化了0.3A。

那么闭合S、S1后，R1与R2的电功率之比是A．2：3 B．3：2C．5：2 D．1：2【解析】选A。

本题考查动态电路分析和电功率知识。

由题和图可知，闭合开关S后，且闭合开关S1前后通过R1的电流不变，当闭合S、S1后，R1与R2并联，电流表测通过R1与R2的总电流，通过R1与R2的电流分别为0.2A和0.3A，根据UIP 得，电压一定，电功率跟电流成正比，故R1与R2的电功率之比等于电流之比，故选A。

191 （2013·泰安中考）甲、乙两个电阻的U-I图线如图所示，若把两个电阻串联在同一电路中，下列说法正确的是（）A.甲的电阻小于乙的电阻B.通过甲、乙两个电阻的电流之比是2:1C.甲、乙两个电阻两端的电压之比是2:1D.甲、乙两个电阻的电功率之比是1:4解析：选C。

本题考查欧姆定律的应用.由图可知，电压一定时，通过乙电阻的电流是甲的2倍，因此甲的电阻是乙的2倍，A错；当把它们串联起来时，通过它们的电流是相等的，B错；在串联电路中，由U=IR和P=UI知，甲、乙两个电阻两端的电压之比、电功率之比等于电阻之比，C正确，D错误。

191 （2013·临沂中考）如图所示的电路中.电源电压保持不变，闭合开关S后A.电压表的示数变大B.电流表的示数变大C，电路中的总电阻变大D.电路消耗的总功率变小【解析】选B.本题考查动态电路的知识。

题图中开关闭合前电路中只有R2工作、电压表测电源电压、电流表测通过R2的电流，开关闭合后R1、R2并联，电压表仍然测电源电压、电流表测通过R1、R2的总电流，电路中的总电阻变小，所以电流表的示数变大，B选项正确。

191 （2013·宁波中考）如图所示的电路中，电源电压不变，R1为定值电阻。

（解析版）2013年中考物理试题分类汇编--电功与电功率（一）195 （2013·重庆中考）在测量小灯泡正常发光时的电阻的实验中，选用的电源电压为4．5V，小灯泡的额定电压为2．5 V，图13甲是未连接完整的实验电路。

甲乙丙图13(1)连接实验电路的过程中开关应__________。

(2)请你用笔画线代替导线，将图13甲所示的实验电路连接完整(要求滑动变阻器的滑片P向左移动时电流表的示数变大)。

(3)闭合开关后，缓慢移动滑动变阻器的滑片p，同时观察________ (选填“电压表”或“电流表”)示数的变化，当电压表的示数如图13乙所示时，其读数为_______V；若要测得小灯泡正常发光时的电阻，滑片P应向_____ (选填“A”或“B”)端移动。

(4)实验时闭合开关，两表均有示数，若将小灯泡从灯座中取走，电压表_____示数，电流表____示数(两空均选填“有”或“无”)。

(5)改变滑片P的位置，获得多组对应的电压、电流值，绘制了如图13丙所示的I—U图象(不计小灯泡电阻随温度的变化)。

由图象可知，小灯泡正常发光时的电阻是_________Ω。

【解析】（1）连接实物图时，开关要处于断开状态，防止连接完最后一根导线，电路接通，烧坏元件，（2）为保护电路，连接电路时，开关应断开；滑动变阻器按一上一下的原则串联在电路中．（3）电压表测量灯泡的电压，电压表示数为1.8V，灯泡两端的电压为1.8V，要使灯泡两端电压由1.8增大到2.5V，电路电流要增大，总电阻减小，滑动变阻器连入电路的部分减小，滑片向A端移动．（4）实验时闭合开关，两表均有示数，若将小灯泡从灯座中取走，此时电路相当于电压表与滑动变阻器串联，由于电压表的电阻太大，电路中的电流几乎为零，因此电流表无示数，而电压表有示数(几乎为电源电压)。

闭合开关后，发现小灯泡不亮，但电表有示数，说明电路是通路，不用更换灯泡，也不用检查电路是否断路，可能是连入电阻太大，电路中电流太小所致，分析电阻过大的原因，然后进行下一步操作．（5）由图象可知，当小灯泡L正常发光时的电压为2.5V，由图象可知对应的电流为0.25A；因此小灯泡正常发光时的电阻是10Ω答案：（1）断开；（2）如图；（3）电压表；1.8B；A；（4）有；无；（5）10195 （2013·河北中考）34 ．小明学习了电功率后，用额定电压分别为2.5 V 、6 V的灯泡 L1和L2设计了图14所示的电路图，来探究灯泡的发光亮度与哪些因素有关。

中考物理电功率题20套(带答案)一、电功率选择题1．如图所示是“探究电流通过导体时产生热量的多少与什么因素有关”的实验装置，两个透明容器中密闭这等量的空气，R1=R2=R3，当开关S闭合后，下列说法正确的是（）A. 该实验装置是探究电流通过电阻时产生的热量与电阻大小的关系B. 通过电阻R1和R2的电流相等C. 通电一段时间后，右边U形管内液面的高度差比左边小D. 该实验装置是利用U形管中液体的热胀冷缩来反映电阻放出热量的多少的【答案】C【解析】【解答】解：A、装置中R2、R3并联后再与R1串联，通过R1的电流I1=I2+I3，而I2=I3，所以右边容器中通过R3的电流I3是左侧通过R1电流的一半，即是研究电流产生的热量与电流的关系，故A错误；B、由图知，通过R1的电流I1=I2+I3，而I2=I3，所以通过电阻R1和R2的电流不相等，故B 错；C、左右两容器中的电阻相同，而通过电阻R1的电流大于R2的电流，通电时间相同，由Q=I2Rt可知，左边容器中的电阻产生的热量多，左边U形管内液面的高度差比右边U形管内液面的高度差大，故C正确；D、电流产生的热量不能用眼睛直接观察，对密封容器中空气加热，引起U型管中液面变化，通过液面高度差的变化来反映，是利用容器内气体的热胀冷缩来反映电阻放出热量的多少，故D错误．故选C．【分析】A、电流产生的热量跟电流大小、电阻大小、通电时间有关，在通电时间和电阻相同时，是探究电流产生热量跟电流的关系；B、根据串、并联电路的电流大小关系分析判断C、通电时间相同、电阻相同，通过的电流不同，利用焦耳定律Q放=I2Rt分析判断；D、电流通过导体产生热量的多少不能直接观察，但气体温度的变化可以通过U型管中液面高度差的变化来反映，体现的是转换思想．2．如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器滑片向左移动时，下列判断正确的是（）A. 电路总功率变小B. 电压表示数变大C. 电压表与电流表示数的比值不变D. 电流表示数变大【答案】 A【解析】【解答】解：由电路图可知，定值电阻R与滑动变阻器并联，电压表测电源两端的电压，电流表测干路电流，因电源电压保持不变，所以，滑片移动时，电压表的示数不变，B不符合题意；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R的电流不变，当滑动变阻器滑片向左移动时，接入电路中的电阻变大，由I＝可知，通过滑动变阻器的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A的示数变小，D不符合题意；电压表的示数不变、电流表A的示数变小，则电压表与电流表示数的比值变大，C不符合题意；电源电压保持不变，干路电流变小，由P＝UI可知，电路总功率变小，A符合题意。

2013年全国物理中考真题分类汇编-----简单电路（2013·温州）17.下列电表示数为1.4 伏的是答案： C（2013·湖州）20.某种电吹风机可以吹出冷风或热风，使用时闭合“冷风”开关，吹出冷风；再闭合“热风”开关吹出热风。

但只闭合“热风”开关，电吹风机不会工作，以“”表示电热丝，“”表示电动机，该电吹风机内部的电路连接可以是下图的答案：C（2013·北京）11．小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图4所示，下列说法中正确的是A．换气扇和照明灯不能同时工作B．换气扇和照明灯只能同时工作C．换气扇和照明灯工作时，通过它们的电流一定相等D．换气扇和照明灯工作时，它们两端的电压一定相等答案：D（2013·温州）15.如图是小明设计的简易起重机的电路．下列操作中，电动机能工作的是A.只闭合S2B.只闭合S1、S2C.只闭合S3D.只闭合S1、S3答案： D（2013· 北京）1．在国际单位制中，电压的单位是A ．安培B ．伏特C ．焦耳D ．瓦特 答案： B（2013· 舟山）18.某取暖器在只闭合开关S 1时送冷风，同时闭合开关S 1、S 2时送热风。

为了安全起见，取暖器一般都要安装一个跌倒开关S ，使取暖器倾倒时整个电路断开。

下列符合该取暖器工作要求的电路是答案：Ａ（2013· 菏泽）4．太阳能路灯设计优美，为城市增添了亮丽的风景。

图2是一款路灯的图片，下列说法错误的是（ ）A ．太阳能电池板把太阳能转化为电能对灯泡供电B ．两只灯泡可以用一个开关控制，说明两灯是串联连接的C ．灯罩的作用除防尘外，还可以使灯泡发出的光经过反射变得柔和D ．漫反射也遵循反射定律 答案：B（2013· 泰州）32．有一种“浴霸”，具有照明、吹风和加热三个功能，其中照明灯和吹风机（用表示）表示）只有在吹风机启动后才可以工作。
