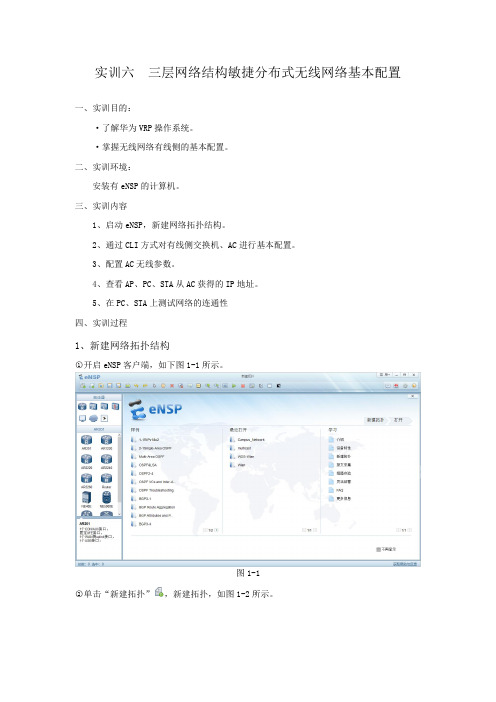

实训六三层网络结构敏捷分布式无线网络基本配置一、实训目的：·了解华为VRP操作系统。
·掌握无线网络有线侧的基本配置。
二、实训环境：安装有eNSP的计算机。
三、实训内容1、启动eNSP，新建网络拓扑结构。
2、通过CLI方式对有线侧交换机、AC进行基本配置。
3、配置AC无线参数。
4、查看AP、PC、STA从AC获得的IP地址。
5、在PC、STA上测试网络的连通性四、实训过程1、新建网络拓扑结构○1开启eNSP客户端，如下图1-1所示。
图1-1○2单击“新建拓扑”，新建拓扑，如图1-2所示。
图1-2○3在设备类别区选择设备,在工作区单击左健即完成，或者直接将设备拖至工作区，搭建如下实验用网络拓扑结构。
图1-32、启动拓扑结构中的设备，登录设备操作界面○1敏捷分布式无线网络设备简介华为AD9430DN-24中心AP华为R250D敏捷分布式远端单元○2组网应用○3启动工作区的设备。
右键单击设备，选择“启动”。
图1-5启动设备图1-5设备正在启动○4双击工作区交换机图标，直接进入命令行界面图1-6 命令行界面3、无线网络有线侧基本配置无线网络IP地址规划配置项数据AC IP地址10.0.0.6DHCP服务器AC作为DHCP服务器为STA和AP分配IP地址AP的IP地址池VLAN100:10.1.100.2-10.1.100.254/24STA的IP地址池VLAN101:10.1.101.2-10.1.101.254/24 VLAN102:10.1.102.2-10.1.102.254/24○1有线侧交换机Core1配置undo terminal monitorsystem-viewsysname Core1vlan batch 98 to 99vlan 98description Core2-Link-To-AC1quitvlan 99description Core2-Link-To-Core1quitinterface Vlanif98ip address 10.0.0.5 255.255.255.252quitinterface Vlanif99ip address 10.0.0.1 255.255.255.252quitinterface GigabitEthernet0/0/1description Core1-Link-To-Core2port link-type accessport default vlan 99quitinterface GigabitEthernet0/0/2description Core1-Link-To-AC1port link-type accessport default vlan 98quitip route-static 10.1.100.0 255.255.255.0 10.0.0.2 ip route-static 10.1.101.0 255.255.255.0 10.0.0.2 ip route-static 10.1.102.0 255.255.255.0 10.0.0.2○2有线侧交换机Core1配置undo terminal monitorsystem-viewsysname Core2vlan batch 99 to 102vlan 99description Core1-Link-To-Core2quitvlan 100description Ap-Adminquitvlan 101description Wlan-1quitvlan 102description Wlan-2quitdhcp enableinterface Vlanif99description Core1-Link-To-Core2ip address 10.0.0.2 255.255.255.252 quitinterface Vlanif100description Ap-Adminip address 10.1.100.1 255.255.255.0 dhcp select relaydhcp relay server-ip 10.0.0.6quitinterface Vlanif101description WLan-1ip address 10.1.101.1 255.255.255.0 dhcp select relaydhcp relay server-ip 10.0.0.6quitinterface Vlanif102description Wlan-2ip address 10.1.102.1 255.255.255.0 dhcp select relaydhcp relay server-ip 10.0.0.6quitinterface GigabitEthernet0/0/1description Link-ACC1port link-type trunkport trunk allow-pass vlan 100 to 102 quitinterface GigabitEthernet0/0/2description Link-ACC2port link-type trunkport trunk allow-pass vlan 100 to 102 quitinterface GigabitEthernet0/0/3 description Core2-Link-To-Core1port link-type accessport default vlan 99quitip route-static 0.0.0.0 0.0.0.0 10.0.0.1 ○3有线侧接入交换机ACC1配置undo terminal monitorsystem-viewsysname ACC1vlan batch 100 to 102vlan 100description Ap-Adminquitvlan 101description Wlan-1quitvlan 102description Wlan-2quitinterface GigabitEthernet0/0/1description Link-Core1port link-type trunkport trunk allow-pass vlan 100 to 102 quitinterface GigabitEthernet0/0/2 description Link-AD1port link-type trunkport trunk pvid vlan 100port trunk allow-pass vlan 100 to 102 quit○4有线侧接入交换机ACC2配置undo terminal monitorsystem-viewsysname ACC2vlan batch 100 to 102vlan 100description Ap-Adminquitvlan 101description Wlan-1quitvlan 102description Wlan-2quitinterface Ethernet0/0/1description Link-PC1port link-type accessport default vlan 101quitinterface GigabitEthernet0/0/1description Link-Core1port link-type trunkport trunk allow-pass vlan 100 to 102 quitinterface GigabitEthernet0/0/2 description Link-AD2port link-type trunkport trunk pvid vlan 100port trunk allow-pass vlan 100 to 102 quit○5无线控制器AC1有线侧配置undo terminal monitorsystem-viewsysname AC1vlan 98vlan 98description Ap-Adminquitdhcp enableip pool Ap-Admingateway-list 10.1.100.1network 10.1.100.0 mask 255.255.255.0 option 43 sub-option 3 ascii 10.0.0.6 dns-list 172.16.114.115 114.114.114.114 quitip pool Wlan1gateway-list 10.1.101.1network 10.1.101.0 mask 255.255.255.0 dns-list 172.16.114.115 114.114.114.114 quitip pool Wlan2gateway-list 10.1.102.1network 10.1.102.0 mask 255.255.255.0 dns-list 172.16.114.115 114.114.114.114 quitinterface Vlanif98description Link-Core2ip address 10.0.0.6 255.255.255.252quitinterface GigabitEthernet0/0/1description Link-Core1port link-type accessport default vlan 98quitip route-static 0.0.0.0 0.0.0.0 10.0.0.5 4、无线控制器AC无线参数配置○1查看AP MAC地址打开AP控制台，执行dis arp○2AC无线参数配置capwap source interface Vlanif 98wlanap-group name ap-group1quitregulatory-domain-profile name domain1 country-code CNquitap-group name ap-group1regulatory-domain-profile domain1quitap auth-mode mac-authap-mac 00e0-fc0e-6ac0 ap-id 0ap-name AD1ap-group ap-group1quitap-mac 00e0-fc0a-4ab0 ap-id 1ap-name AD2ap-group ap-group1quitap-mac 00e0-fca9-17d0 ap-id 2ap-name RRU1ap-group ap-group1quitap-mac 00e0-fc6d-4400 ap-id 3ap-name RRU2ap-group ap-group1quitap-mac 00e0-fc66-45b0 ap-id 4ap-name RRU3ap-group ap-group1quitap-mac 00e0-fcf7-4620 ap-id 5ap-name RRU4ap-group ap-group1quitsecurity-profile name security-1security openquitssid-profile name HNCC-Teacherssid HNCC-Teacherquitssid-profile name HNCC-Studentssid HNCC-Studentquitvap-profile name HNCC-Teacherforward-mode direct-forwardservice-vlan vlan-id 101security-profile security-1ssid-profile HNCC-Teacherquitvap-profile name HNCC-Studentforward-mode direct-forwardservice-vlan vlan-id 102security-profile security-1ssid-profile HNCC-Studentquitap-group name ap-group1vap-profile HNCC-Teacher wlan 1 radio all vap-profile HNCC-Student wlan 2 radio all quit5、查看AP、PC、STA从AC获得的IP地址○１查看AP从AC获得的IP地址○２从AP访问AC○３设置PC的IP地址获得方式为DHCP○４查看PC从AC获得的IP地址5查看STA从AC获得的IP地址查看IP地址。
华为
敏捷分布式WIFI解决方案详版彩页
产品概述............................................................................................................................................ //信息化已经融入教育、商业、企业等各行各业，Wi-Fi技术也逐渐得到越来越广泛的应用。
但是传统的放装
企业业务产品介绍营销资料
版权所有 © 华为技术有限公司 2016。
保留一切权利。
非经华为技术有限公司书面同意，任何单位和个人不得擅自摘抄、复制本手册内容的部分或全部，并不得以任何形式传播。
商标声明
HUAWEI 华为是华为技术有限公司的商标或者注册商标。
在本手册中以及本手册描述的产品中，出现的其他商标、产品名称、服务名称以及公司名称，由其各自的所有人拥有。
免责声明
本文档可能含有预测信息，包括但不限于有关未来的财务、运营、产品
系列、新技术等信息。
由于实践中存在很多不确定因素，可能导致实际
结果与预测信息有很大的差别。
因此，本文档信息仅供参考，不构成任
何要约或承诺。
华为可能不经通知修改上述信息，恕不另行通知。

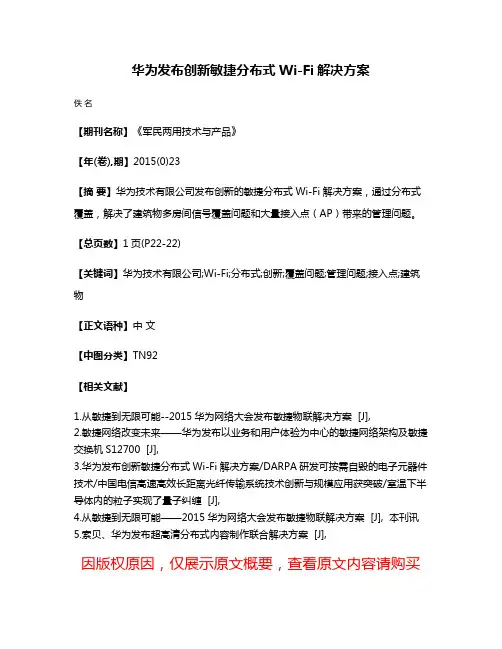

华为发布创新敏捷分布式Wi-Fi解决方案
佚名
【期刊名称】《军民两用技术与产品》
【年(卷),期】2015(0)23
【摘要】华为技术有限公司发布创新的敏捷分布式Wi-Fi解决方案，通过分布式覆盖，解决了建筑物多房间信号覆盖问题和大量接入点（AP）带来的管理问题。
【总页数】1页(P22-22)
【关键词】华为技术有限公司;Wi-Fi;分布式;创新;覆盖问题;管理问题;接入点;建筑物
【正文语种】中文
【中图分类】TN92
【相关文献】
1.从敏捷到无限可能--2015华为网络大会发布敏捷物联解决方案 [J],
2.敏捷网络改变未来——华为发布以业务和用户体验为中心的敏捷网络架构及敏捷交换机S12700 [J],
3.华为发布创新敏捷分布式Wi-Fi解决方案/DARPA研发可按需自毁的电子元器件技术/中国电信高速高效长距离光纤传输系统技术创新与规模应用获突破/室温下半导体内的粒子实现了量子纠缠 [J],
4.从敏捷到无限可能——2015华为网络大会发布敏捷物联解决方案 [J], 本刊讯
5.索贝、华为发布超高清分布式内容制作联合解决方案 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

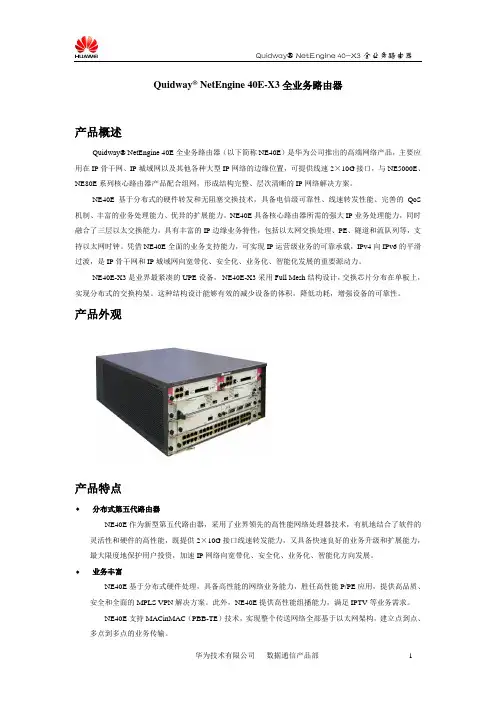

Quidway® NetEngine 40E-X3全业务路由器产品概述Q uidway® NetEngine 40E全业务路由器（以下简称NE40E）是华为公司推出的高端网络产品，主要应用在IP骨干网、IP城域网以及其他各种大型IP网络的边缘位置，可提供线速2×10G接口，与NE5000E、NE80E系列核心路由器产品配合组网，形成结构完整、层次清晰的IP网络解决方案。
