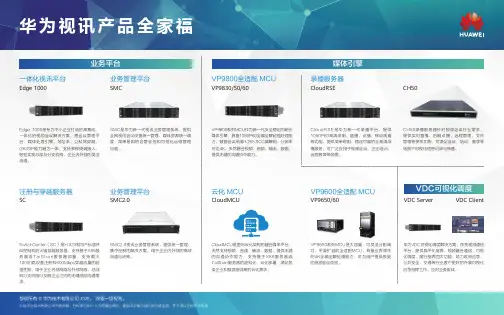

华为视讯高清终端TE10 彩页_20170414

一、MCU配置：
1.1 MCU登录
1.2 修改IP地址
1.3 修改GK
密码和SMC软件密码一致
1.4 修改会议区号
二、视频终端配置
2.1默认登录地址192.168.1.1后，修改根本配置：2.2 修改休眠时间：
2.3启动自动接听：
2.4修改IP地址：
2.5协议修改成H.264:
2.6终端GK注册：
2.7摄像机输入设置：
2.8连接电视输出设置：
三、SMC添加MCU配置密码和SMC软件密码一致123456
3.1软件安装完成后登录配置MCU参加：3.2右键点击添加：
3.3选择MCU型号
3.4添加MCU设备：
3.5右键添加MCU目录名称：
3.6输入MCU目录名字：
3.7添加MCU的GK前缀：
3.8添加前缀：
四、SMC添加视频终端配置
4.1添加视频终端：
4.2添加终端信息：
4.3添加终端号：
4.4修改视频格式：
五、SMC添加会议模版配置
5.1空白出右键添加会议模版：5.2添加名称和密码：
5.3选择技术参数：
5.4选择多画面参数：
5.5选择辅流参数：
5.6选择参会的会场：
5.7召开会议：
5.8选择会议时长：
5.9会议召开后控制会议：。

设备使用简要说明一、终端平面图1、前面版示意图1编号名称功能1 OLED 显示面板用于显示IP地址、会场号码、启动过程、升级状态、休眠状态和异常状态。

2 告警指示灯用于指示故障状态。

3 状态指示灯用于指示运行、休眠等状态。

2、TE40后面板示意图23、TE50后面板示意图3二、遥控器界面图三、开机界面1、遥控器界面图线缆连接完毕后，接通电源，再将终端后面板的电源开关拨到“ON”位置，开机界面如下图：2、Web界面图四、切换屏幕布局您可以通过调整屏幕布局从而在一个显示设备上观看多个图像的组合。

按遥控器的键可以快速切换屏幕布局。

您也可以在菜单界面工具条上选择，按遥控器的键，选择您需要的画面布局模式，如图1所示。

图3 布局示例图3为示例图，图中布局方框中具体出现哪些图标与终端当前的状态相关，例如本地演示图标和远端演示图标显示需要满足如下条件：•本地已连接演示视频源，上图布局方框中会显示本地演示图标。

•本地已收到远端发送的演示，上图布局方框中会显示远端演示图标。

当您切断本地演示视频源或远端停止发送演示时，本地或远端演示图标会消失。

五、关闭/打开麦克风主席会场关闭或打开某个会场的麦克风后，会议中的其他会场将不能或能听到该会场的声音。

1.按遥控器的键，进入菜单界面。

2.在工具条上选择，按遥控器的键，进入会议控制界面。

3.选择“关闭/打开麦克风”，选择某个会场，根据该会场的状态图标，对该会场执行关闭或打开麦克风的操作：4.•：表示该会场麦克风正处于打开状态，可以按遥控器的键关闭该会场的麦克风。

•：表示该会场麦克风正处于关闭状态，可以按遥控器的键打开该会场的麦克风。

六、系统关机系统关机时，点击遥控器上的电源开关-【系统关机】-【确定】就行。

其他注意事项1、指示灯2、状态图标遥控器操作界面提供直观的图标指示系统的相关状态或设置。

界面提供了丰富的图标以帮助您快速理解状态并完成操作。

表2列举了几个受关注的图标，该图标位于呼叫界面右下角，显示当前的网络状态。

一体化高清视频会议终端•一体化紧凑型设计，内置摄像机，隐藏式麦克风，接口简洁，安装便捷。

USB配置向导，即插即用，快速完成自助部署。

支持电视顶部、挂墙、倒装等多种安装方式，满足不同场景安装需求。

•5倍/12倍光学变焦，最大80°广角， 1080P高清视频，新一代低照度成像技术，更低照度下始终呈现清晰图像。

6M拾音距离，AAC-LD宽频语音，独有的回声抵消和噪声抑制技术，提供高保真语音效果。

内置* 2.4G/5G双频Wi-Fi模块，更稳定的连接，更灵活的组网。

AirPresence、AirPresence Key、可实现PC、手机、Pad无线分享，简单方便。

•扁平化扇形结构菜单，可直观显示各分级子菜单，三层菜单包含所有功能，用户操作一目了然，省时、更省心。

精简按键遥控器，人性化设计，操控得心应手。

•支持新一代VME（Video Motion Enhance）技术，前后端视频图像处理，环境适应性增强，图像更清晰，动态图像更流畅。

H.264 HP编解码技术，更高图像压缩率，降低带宽消耗，带宽节省50%。

•独有SEC（Super Error Concealment）技术，在网络丢包率高达20％情况下，确保良好的视频图像效果。

支持标准H.460防火墙穿越技术，可使视频通话方通过防火墙实现公私网、不同私网的安全连接。

H.235媒体流和信令加密、SRTP、TLS、HTTPS等多重安全加密措施，充分适应各类网络，保障会议系统安全稳定运行。

•支持与业界主流第三方云平台无缝对接，与Videxio平台深度融合，业务自动配置。

支持与IMS网络无缝融合。

可实现与业界主流标准终端和网络侧设备良好互通。

丰富的API接口，灵活实现与第三方业务平台集成。

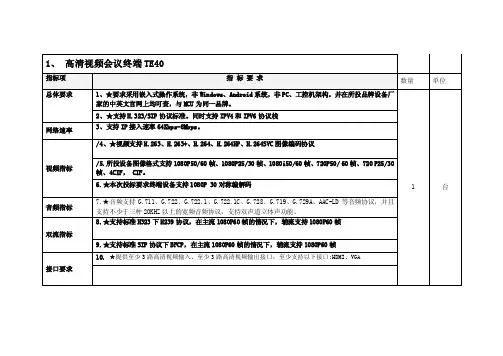

技术参数高清编解码器（内置高清精密摄像头、麦克风）、遥控器、配套线缆和电源Mic 500或VPM220麦克风（选配）、AirPresence Key （选配）通信协议多媒体框架协议视频特性活动图像分辨率音频特性数据内容分辨率ITU-T H.323、IETF SIP可选项附件Mic 500或VPM220麦克风、AirPresence Key维护管理维护方式遥控器操控：精简按键遥控器、扁平化扇形交互界面终端网管：支持SNMP 协议WEB 安全管理：内置Web 服务器、图形化的维护诊断命令行：支持Telnet/SSH物理特性尺寸终端尺寸：249mm×140mm×153mm 包装尺寸：375mm×230mm×215mm 净 重：1.6Kg毛 重：4.1Kg （5倍镜头），4.2Kg （12倍镜头）环境要求温度：0℃～40℃ (工作状态) -40℃～70℃ (非工作状态)相对湿度：10%～90% (工作状态) 10%～90% (非冷凝状态)周围噪音：小于46dBA SPL 最小照度：7lux推荐照度：大于300lux电气特性工作电压：100V ～ 240V AC 、12V DC 工作频率：50Hz-60Hz 最大功耗：25W认证和标准*: 仅限硬件具有Wi-Fi功能的产品型号TE20接口面板示意图电信设备进网许可证、无线型号核准、CCC 、CE （RoHS 、REACH ）、UL 、FCC 、IC 、VCCI 、RCM 、九国认证维护功能终端自动待机、休眠、唤醒机制（遥控器唤醒）事件日志记录、查询显示和导出支持出厂设置恢复内置环回功能：本机自环、远端环回内置声音、图像测试会议体验特性语言简体中文、英语、法语、德语、西班牙语、日语、俄罗斯语、繁体中文、葡萄牙语、意大利语特色功能·* 2.4G/5G双频Wi-Fi ·RC 、WEB 会控·16:9和4:3显示模式适配和转换·IPv6/IPv4·画中画：1/16画面大小、位置可选·支持倒装·一键入会·二、三分屏显示·U盘配置，即插即用·LDAP /网络地址本·第三方云平台对接·IMS 无缝融合·SIP 会控·主叫呼集音频输出接口1×3.5mm 、2×HDMI视频输入接口1×VGA 、1×HDMI 、1×内置摄像机输入视频输出接口2×HDMI USB 接口1×USB 2.0 Host网络接口1IP ：1×RJ45（10/100/1000M Base-T ）* 无线：内置Wi-Fi活动双流音频特性1080p 30fps+1080p 5fps; 双720p 30fps 其他图像特性支持PIP 、POP 等显示模式网络适应性超强纠错(SEC ) 、丢包重传(ARQ )、视频FEC （前向纠错）安全性管理H.235信令和媒体流加密、会议接入密码、会议控制密码、管理员密码、支持双流加密1080P 高清精密摄像头·内置摄像机·1080p·213万象素 1/2.8 英寸CMOS ·5倍/12 倍光学变焦·最大水平视角：80°（5倍 变焦）/72°（12倍变焦）AAC-LD 、快速回声消除(AEC )、自动噪声抑制 、自动增益控制、语音清脆化(VoiceClear )、语音增强(AudioEnhancer )、支持唇音同步稳定安全性·平移角度：±90°， 俯仰角度：+5/-25°·自动白平衡（AWB ）·自动曝光（AE ）·自动聚焦（AF ）·支持倒装视频编解码协H.264 BP 、H.264 HP 、H.263、H.263+双流协议其他通信协议网络传输协议Wi-Fi支持协议*ITU-T H.239、 BFCPIH.235、H.245、H.460、DTMF 、RFC2833FTP 、FTPS 、DHCP 、DNS 、SNMP 、Telnet 、SSH 、HTTP 、HTTPS 、SNTP 、TR-069、RTP 、RTCP 1080p 30fps 、最低带宽512kbps 720p 60fps 、最低带宽512kbps 720p 30fps 、最低带宽384kbps 4SIF/4CIF 、最低带宽128kbps SIF/CIF 最低带宽64kbps输入：HDMI ：640×480 60/72/75/85fps 、800×60056/60/72/75/85fps 、1024×768 60/70/75/85fps 、1152×864 60fps 、1280×600 60fps 、1280×768 60fps 、1280×800 60fps 、1366×768 60fps 、1360×768 60fps ，720p 50/60fps 、1080p 24/25/30fpsVGA ：640×480 60/72/75/85fps 、800×60056/60/72/75/85fps 、1024×768 60/70/75/85fps 、1152×864 60fps 、1280×600 60fps 、1280×768 60fps 、1280×800 60fps 、1366×768 60fps 、1360×768 60fps 、720p 60fps编解码分辨率：800×600、 1024×768、1280×720输出：1080p 24/25/30/50/60fps ITU-T H.239、 BFCP音频编解码协议G.711A 、G.711U 、G.722、G.729A 、Opus 、 AAC-LD 单声道。

华为高清视讯系统技术方案建议书临时方案华为技术有限公司2016年10月9日使用说明(2016.10.9)：1、模板使用时根据实际客户需求和方案设计，选择相应章节内容，与实际方案不相关的内容需删除；2、模板中使用说明、备注部分为内部参考，具体制作面向客户提交的方案时，需删除所有使用说明、备注部分。

目录1视讯技术发展及应用需求 (5)1.1技术发展 (5)1.1.1视频 (5)1.1.2音频 (5)1.1.3组网 (5)1.2应用需求 (6)1.2.1高临场感体验 (6)1.2.2低带宽高清 (6)1.2.3良好的网络适应性 (6)1.2.4良好的易用性 (6)1.2.5稳定性和可维护性 (7)1.2.6标准开放和融合互通 (7)1.2.7支持多种线路接入方式 (7)1.2.8客户化、可定制 (7)2华为高清视讯系统需求分析 (7)2.1华为背景简介 (7)2.2华为网络现状分析 (8)2.3华为客户需求分析 (8)3 华为高清视频系统设计方案建议 (8)3.1系统设计依据 (8)3.2系统设计原则 (11)3.3方案四SMC2.0+MCU96X0 ................................................................... 错误!未定义书签。

3.4系统组网方案四配置清单 ...................................................................... 错误!未定义书签。

4华为高清视频系统主要功能及特点 (12)4.1良好的高清晰音视频沟通体验 (12)4.1.1全高清108060端到端解决方案 (12)4.1.2高流畅性 (12)4.1.3强大全编全解处理能力，最大限度支持动态速率、协议适配 (13)4.1.4VME+H.264 HP 低带宽高清 (13)4.1.5H.264 SVC技术 (14)4.1.6高清1080P60FPS静态/动态双流 (14)4.1.7高保真，立体声，CD音质效果 (15)4.2丰富的会议召集模式 (15)4.2.1主叫呼集 (15)4.2.2匿名会议（电话会议模式） (16)4.2.3管理员调度 (16)4.2.4网络预约 (16)4.2.5视音频IVR导航与ad-hoc创建和加入会议 (16)4.2.6特服号入会 (16)4.2.7Outlook预约会议 (16)4.2.8云化资源池管理实现会议智能调度 (16)4.3良好的网络适应性 (18)4.3.1超强纠错（SEC 2.0-- Super Error Concealment） (18)4.3.2超强纠错（SEC 3.0-- Super Error Concealment） (18)4.3.3智能调速（IRC--Intelligent Rate Control） (19)4.3.4断线恢复（RoD--Reconnect on Disconnect） (19)4.3.5丢包重传（ARQ--Automatic Repeat reQuest） (20)4.4简单易用 (20)4.4.1用户界面简约时尚 (20)4.4.2PAD智能操控平台 (20)4.4.3丰富的会议控制功能 (20)4.4.4会议模板预置功能 (21)4.4.5字幕与横幅功能 (22)4.4.6一屏三显,节约投资 (22)4.4.7多视一流功能 (22)4.4.8无线辅流，轻松共享数据 (23)4.4.9支持WIFI呼叫及无线麦克 (23)4.4.10USB零配置 (24)4.4.11全景会场功能 (25)4.4.12多组多画面（on-table多画面） (25)4.4.13图形化操作界面 (25)4.4.14软终端随时随地接入会议 (26)4.4.153G-SDI接口实现1080P60fps远距离传输 (28)4.5安全稳定 (28)4.5.1产品成熟 (28)4.5.2系统稳定 (29)4.5.3多重加密 (30)4.5.4系统安全 (30)4.5.5资源池会议备份 (32)4.6管理维护方便 (33)4.6.1分级分权，大网维护简单 (33)4.6.2Nlog网络线路实时监控 (37)4.6.3支持WEB管理 (37)4.6.4系统设备拓扑图生成管理 (37)4.6.5系统设备配置批量升级及备份 (37)4.6.6系统告警和日志管理 (38)4.7标准互通 (39)4.7.1采用国际标准协议 (39)4.7.2支持TIP协议，与思科网真互通 (39)4.7.3华为视讯产品互联互通能力介绍 (39)4.7.4支持与微软UC系统互通 (41)4.7.5端到端IMS融合解决方案 (42)4.8丰富组网 (42)4.8.1支持多种接入方式 (42)4.8.2最大5级和超强多通道级联能力 (43)4.8.3支持大容量语音接入，满足在外人员接入视频会议需求 (43)4.8.4支持高清录制点播功能 (44)4.8.5支持软件化部署的管理平台 (48)4.8.6完善的公私网穿越解决方案 (49)4.9专业定制 .................................................................................................. 错误!未定义书签。

HUAWEI TE Desktop&TE Mobile V100R001C10产品概述文档版本 01 发布日期2014-10-10华为技术有限公司版权所有© 华为技术有限公司2014。

保留一切权利。

非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。

商标声明和其他华为商标均为华为技术有限公司的商标。

本文档提及的其他所有商标或注册商标，由各自的所有人拥有。

注意您购买的产品、服务或特性等应受华为公司商业合同和条款的约束，本文档中描述的全部或部分产品、服务或特性可能不在您的购买或使用范围之内。

除非合同另有约定，华为公司对本文档内容不做任何明示或默示的声明或保证。

由于产品版本升级或其他原因，本文档内容会不定期进行更新。

除非另有约定，本文档仅作为使用指导，本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。

华为技术有限公司地址：深圳市龙岗区坂田华为总部办公楼邮编：518129网址：目录1 产品定位和特点 (1)1.1 产品定位 (1)1.2 产品亮点 (4)2 业务特性 (6)2.1 特性清单 (6)2.2 便捷的入会方式 (7)2.3 良好的视音频体验 (7)2.4 视音频切换 (7)2.5 二次拨号 (8)2.6 画面模式切换 (8)2.7 演示共享 (8)2.8 本地摄像头控制 (10)2.9 企业通讯录 (10)2.10 本地通讯录导入/导出 (10)3 安全特性 (11)3.1 TLS/SRTP/SSL加密 (11)3.2 本地AES加密存储 (11)3.3 FTPS地址本加密下载 (11)4 组网与应用 (12)5 操作与维护 (14)5.1 帐号统一授权管理 (14)5.2 简单便捷的下载和安装 (14)5.3 在线升级 (14)6 技术指标 (15)7 缩略语表 (17)1 产品定位和特点1.1 产品定位HUAWEI TE Mobile&TE Desktop是一款专为个人用户设计的安全、稳定运行在iOS、Android平台以及Windows电脑上的免费视讯软件，作为软终端，可通过以太网、Wi-Fi、3G无缝接入华为智真视讯会议系统，安装配置简单，经济、快捷，方便用户随时随地入会，是个人专用视频会议解决方案的理想选择。
