完整版管线敷设方式

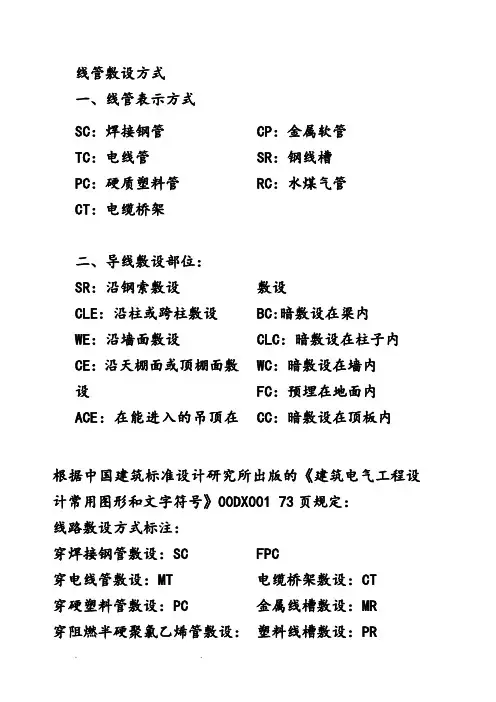

线管敷设方式一、线管表示方式SC：焊接钢管TC：电线管PC：硬质塑料管CT：电缆桥架CP：金属软管SR：钢线槽RC：水煤气管二、导线敷设部位：SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内WC：暗敷设在墙内FC：预埋在地面内CC：暗敷设在顶板内根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：线路敷设方式标注：穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE地板或地面下敷设：FJDG--紧定式电线管KBG--扣压式电线管一.导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二.导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架.梁WE-沿墙明敷三.灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC 穿电线管敷设：MT穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC电缆电线穿管.先计算要穿的导线总截面积（电线、电缆的外径的平方x0.7854x电线根数）计算结果应小于或等于管·子截面的40％。

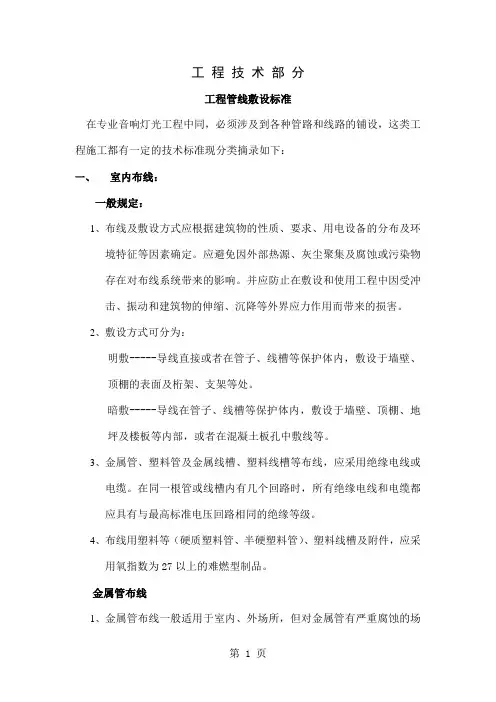

工程技术部分工程管线敷设标准在专业音响灯光工程中同，必须涉及到各种管路和线路的铺设，这类工程施工都有一定的技术标准现分类摘录如下：一、室内布线：一般规定：1、布线及敷设方式应根据建筑物的性质、要求、用电设备的分布及环境特征等因素确定。

应避免因外部热源、灰尘聚集及腐蚀或污染物存在对布线系统带来的影响。

并应防止在敷设和使用工程中因受冲击、振动和建筑物的伸缩、沉降等外界应力作用而带来的损害。

2、敷设方式可分为：明敷-----导线直接或者在管子、线槽等保护体内，敷设于墙壁、顶棚的表面及桁架、支架等处。

暗敷-----导线在管子、线槽等保护体内，敷设于墙壁、顶棚、地坪及楼板等内部，或者在混凝土板孔中敷线等。

3、金属管、塑料管及金属线槽、塑料线槽等布线，应采用绝缘电线或电缆。

在同一根管或线槽内有几个回路时，所有绝缘电线和电缆都应具有与最高标准电压回路相同的绝缘等级。

4、布线用塑料等（硬质塑料管、半硬塑料管）、塑料线槽及附件，应采用氧指数为27以上的难燃型制品。

金属管布线1、金属管布线一般适用于室内、外场所，但对金属管有严重腐蚀的场所不宜使用。

建筑物顶棚内，宜采用金属管布线。

2、明敷于潮湿场所或埋地敷设的金属管布线，应该采用水、煤气钢管。

明敷或暗敷于干燥场所的金属管布线可以采用电线管。

3、三根及以上绝缘导线穿于同一根管时，其总截面面积（包括外护层）不应超过管内截面积的40%。

两根绝缘导线穿于同一根管时，管内径不应小于两根导线外径之和的1.35倍（立管可取1.25倍）。

4、穿金属管的交流电路，应将同一回路的所有相线和中性线（如果有中性线时）穿于同一根管中。

5、不同回路的线路不应穿于同一金属管内，但下列情况可以除外：（1）电压在50V及以下的回路：（2）同一设备或同一联动系统设备的电力回路和无防干扰要求的控制回路：（3）同一照明花灯的几个回路：（4）同类照明的几个回路，但管内绝缘导线的根数不应多于8根。

6、金属管明敷时，其固定点的间距，不应大于下面所列数值：金属管明敷时的固定点最大间距7、电线管路与热水管、蒸气管同侧敷设时，应敷设在热水管、蒸气管的下面。

管线敷设方式的标注敷设方式：ACE：敷设于人能进入的吊顶内；ACC：暗敷设在不能进入的顶棚内；BC：暗敷设在梁内BE：沿屋架或跨屋架敷设CC：暗敷设在顶棚内CE：沿天棚面或顶棚面明敷；CT：沿桥架敷设CLC：暗敷设在柱内CLE：沿柱或跨柱敷设FC：暗敷地面或地板下MR：沿金属线槽SCE：吊顶内敷设,要穿金属管SR：沿钢线槽敷设WE：沿墙明敷WC：沿墙暗敷线路明敷部位代号：LM：沿屋架或屋架下弦敷设ZM——沿柱敷设PL——沿天棚敷设QM——沿墙敷设线路暗敷部位代号：LA—暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA—暗设在屋面内或顶棚内DA—暗设在地面或地板内PNA—暗设在不能进入的吊顶内管线敷设材质的标注PVC——阻燃塑料管DGL——电工钢管VXG——塑制线槽KRG——可挠型塑制管KBG——紧定式（薄壁镀锌）钢管GXG——金属线槽FPC ——阻燃半硬聚氯乙烯管SC ——焊接钢管PC40——代表直径40PC管（塑料管）。

PE——代表的是"聚乙烯塑料管关于管道等级的说明应该去＜管道等级的工程规定＞里面找第一位的数字应该是指磅级为１５０＃第二位的字母应该是指材质，S表示不锈钢，C表示碳钢第三位的数字一般就是序列号照明灯具的标注格式为a—b(c×d×L)/e f例如:5—YZ402×40/2.5Ch表示5盏YZ40直管型荧光灯，每盏灯具中装设2只功率为40W的灯管，灯具的安装高度为2.5m，灯具采用链吊式安装方式。

如果灯具为吸顶安装，那么安装高度可用“—”号表示。

在同一房间内的多盏相同型号、相同安装方式和相同安装高度的灯具，可以标注一处。

再例如:20—YU601×60/3CP表示20盏YU60型U形荧光灯，每盏灯具中装设1只功率为60W的U形灯管，灯具采用线吊安装，安装高度为3m。

照明灯具安装方式代号D——吸顶式G——管吊式R——嵌入式BR—-墙壁内安装L——链吊式B——壁装式照明灯具的标注一般用于平面图中。

建筑工程电气安装工程管线敷设施工方法要点1、电气管线预埋施工导线穿管暗敷时，应尽量减少转弯，不宜穿过设备基础。

穿过建筑物基础时，应加保护。

预埋电线管要留出丝扣，并套上管塞保护，埋在混凝土楼板内管线，接口可采用套管，严禁采用对口焊接。

穿过建筑物伸缩逢时，应按规范要求加补偿装置。

电线管预埋，直线长度超过15米时，必需加接线盒。

10米以上有1个弯，有2个弯位之后的必需加接线盒。

所有预埋线必需位置正确：经核对，与其它管线不应有碰头现象，特别要复核土建结构，了解砖样厚度，以免露出墙外。

管线预埋在墙、混凝土内的钢管需离表面净距不少于15mm，混凝土内平行电线管间距要大于25mm。

已预埋电线管的设备、基础、柱、模板上应设标志，并有基准线，方便折模后清理检查，对所有灯具、开关箱、插座预埋高度必需符合设计图纸的统一规定。

预埋电线管应连接紧密，无渗水现象。

所有管口、线盒应采取妥当的密封措施，防止水泥浆渗入造成堵塞。

所有管线煨弯，采用手动弯管机，弯曲半径不少于管外径6～7倍，电缆管为10倍。

表面不能有折、皱不平和弯曲现象。

切割后管必须打磨，并涂防腐油。

2、明敷管线敷设及穿配线明敷管线安装排列要整齐，金属管壁应光滑、完整、清洁、线管必须采用丝扣连接，在管接头两端应焊接跨接地线，吊架及沿墙敷设的电线管码固定牢固，间距均匀。

电气管路与水管或交叉敷设时，应在水管上面相互净距不小于0.2米，管路通过伸缩缝或沉降缝时，应加补偿装置。

天花棚内布线必须采用金属管或阻燃PVC管敷设，引至灯具部份需用金属软管接头与线盒固定，软管长度垂直不超过0.8米，水平敷设不超过1米，装在天花板内的筒灯，引出线接头不得外露，必须在筒灯上部线盒内密封，不得在天花内装设开关镇流器。

金属配线工程管子接入线盒必须采用锁紧螺母，管线直线长度15米或10米一个90°弯，有两个弯位之后，中间应设分线盒或接线盒。

电气管线弯曲半径不应小于管外径的6倍，电缆管不小于10倍，管口要打成喇叭型，管口边缘锉光滑；电缆穿管完毕，管口采用防火填料密封处理。

管道敷设的方式及要求1、室外管道的敷设室外管道一般的敷设方式有两种即架空敷设和埋地敷设，埋地敷设又分为直埋敷设和管沟敷设。

a）管道架空敷设将管道敷设于地面上的独立支架、桁架以及建筑物的墙壁上的方式就是架空敷设。

架空敷设适用于地下水位较高，地下土质差，年降雨量大，或地下管线较多以及采用地下敷设而需大量开挖土石方的地方。

架空敷设所用的支架按材料分为砖砌体、毛石砌体、钢筋混凝土预制或现场浇注、钢结构、木结构等类型。

按支架的高低可分为低支架、中支架和高支架三种敷设类型。

管道架空敷设的施工工序：按设计图纸放线定位-管道支架施工-按设计要求安装支架上的支座-吊装管道-管道与管件的连接-管道压力实验-气密性实验-实验合格后除表面锈迹、刷防锈漆、面漆、保温。

b）管道直埋敷设直埋敷设是将管道直接埋地的一种敷设方式，在室外管道工程中常用。

管道直埋施工程序是：测量-打桩-放线-挖管沟-垫层处理-下管前管道装配-防腐-下管-连接-管道压力实验-气密性实验-实验合格后对接口进行防腐处理-管沟回填。

c）管道管沟敷设管沟敷设是将管道敷设于地面下的混凝土或砖（石）砌筑而成的地沟内。

按人在地沟内通行情况可分为不通行地沟、半通行地沟和通行地沟三种形式。

管道管沟埋设施工程序是：除与管道直埋施工的相同点之外，管沟及管沟内的管道支架都是由土建施工完成的。

2、室内管道的敷设根据建筑物的用途和对美观的要求不同，室内管道敷设可分为明装和暗装两种形式。

管道沿墙、梁、柱及楼板暴露敷设称为明装。

明装具有施工、维修方便、造价低、但室内不美观等特点，适用于要求不高的民用及公共建筑、工业建筑等。

管道布置在管道竖井、吊顶、墙上的预留管槽内部隐藏设置称为暗装。

暗装具有室内美观、但造价高、维修不便等特点，适用于美观性要求高的星级宾馆、酒店等建筑。

无论是室内管道还室外管道，在施工的过程中还应注意管道的设计坡度要求。

3、常用管道图例国家为了规范画图，对于图纸图例的标注制定了相关的国家标准。

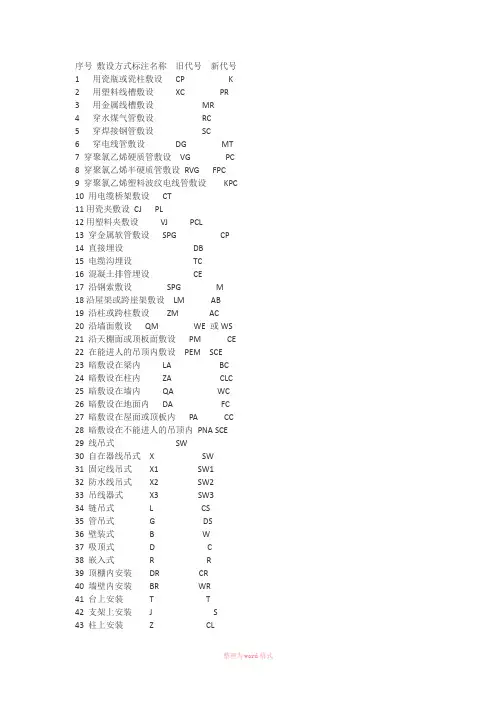

序号敷设方式标注名称旧代号新代号1 用瓷瓶或瓷柱敷设CP K2 用塑料线槽敷设XC PR3 用金属线槽敷设MR4 穿水煤气管敷设RC5 穿焊接钢管敷设SC6 穿电线管敷设DG MT7 穿聚氯乙烯硬质管敷设VG PC8 穿聚氯乙烯半硬质管敷设RVG FPC9 穿聚氯乙烯塑料波纹电线管敷设KPC10 用电缆桥架敷设CT11用瓷夹敷设CJ PL12用塑料夹敷设VJ PCL13 穿金属软管敷设SPG CP14 直接埋设DB15 电缆沟埋设TC16 混凝土排管埋设CE17 沿钢索敷设SPG M18沿屋架或跨崖架敷设LM AB19 沿柱或跨柱敷设ZM AC20 沿墙面敷设QM WE 或WS21 沿天棚面或顶板面敷设PM CE22 在能进人的吊顶内敷设PEM SCE23 暗敷设在梁内LA BC24 暗敷设在柱内ZA CLC25 暗敷设在墙内QA WC26 暗敷设在地面内DA FC27 暗敷设在屋面或顶板内PA CC28 暗敷设在不能进人的吊顶内PNA SCE29 线吊式SW30 自在器线吊式X SW31 固定线吊式X1 SW132 防水线吊式X2 SW233 吊线器式X3 SW334 链吊式L CS35 管吊式G DS36 壁装式 B W37 吸顶式 D C38 嵌入式R R39 顶棚内安装DR CR40 墙壁内安装BR WR41 台上安装T T42 支架上安装J S43 柱上安装Z CL44 座装ZH HMPR 塑料线槽敷设PC 硬制塑料管敷设FPC 半硬制塑料管敷设SC 薄电线管敷设RC 水煤气管敷设MR 封闭式金属线槽敷设CT 电线桥架或托盘敷设K 瓷瓶或拄式绝缘子敷设PCL 塑料夹敷设CP 蛇皮管/金属软管敷设QR 铝合金线槽敷设PL阻燃半硬聚乙烯管敷设AL 铝皮线卡敷设SR 沿钢索敷设BE 沿屋架或跨屋架敷设CLE 沿柱或跨柱敷设WE 沿墙面敷设ACE 能进入的吊顶内敷设CE 沿顶棚面或顶板面敷设BC 暗敷设在梁内CLC 暗敷设在柱内WC 暗敷设在墙内FC 暗敷在地面CC 暗敷在顶板内ACC 暗敷在不能进人的吊顶内要穿金属管SCE 在吊顶内敷设要穿金属管管路敷设标注方法SC：焊接钢管TC：电线管镀锌或非镀锌薄钢管PC：硬质塑料管CT：电缆桥架CP：金属软管SR：钢线槽MR: 金属线槽RC：水煤气管KBG：管为套接扣压式镀锌薄壁钢导管，JDG：为套接紧定式镀锌薄壁钢导管导线敷设部位：CT：电缆桥架敷设SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CC：沿现浇板内暗敷设CE：沿天棚面或顶棚面敷设AC 沿或跨柱敷设ACE：在能进入人的吊顶在敷设SCE 吊顶内敷设BC:暗敷设在梁内CLC：暗敷设在柱子内BC 暗敷设在梁内WC：暗敷设在墙内WE：沿墙明敷设WS 沿墙面敷设FC：地板或地面下敷设CC：暗敷设在屋面或顶板内友情提示：本资料代表个人观点，如有帮助请下载，谢谢您的浏览！。

管线敷设规范篇一：工程管线敷设标准工程技术部分工程管线敷设标准在专业音响灯光工程中同，必须涉及到各种管路和线路的铺设，这类工程施工都有一定的技术标准现分类摘录如下：一、室内布线：一般规定：1、布线及敷设方式应根据建筑物的性质、要求、用电设备的分布及环境特征等因素确定。

应避免因外部热源、灰尘聚集及腐蚀或污染物存在对布线系统带来的影响。

并应防止在敷设和使用工程中因受冲击、振动和建筑物的伸缩、沉降等外界应力作用而带来的损害。

2、敷设方式可分为：明敷-----导线直接或者在管子、线槽等保护体内，敷设于墙壁、顶棚的表面及桁架、支架等处。

暗敷-----导线在管子、线槽等保护体内，敷设于墙壁、顶棚、地坪及楼板等内部，或者在混凝土板孔中敷线等。

3、金属管、塑料管及金属线槽、塑料线槽等布线，应采用绝缘电线或电缆。

在同一根管或线槽内有几个回路时，所有绝缘电线和电缆都应具有与最高标准电压回路相同的绝缘等级。

4、布线用塑料等（硬质塑料管、半硬塑料管）、塑料线槽及附件，应采用氧指数为27以上的难燃型制品。

金属管布线1、金属管布线一般适用于室内、外场所，但对金属管有严重腐蚀的场所不宜使用。

建筑物顶棚内，宜采用金属管布线。

2、明敷于潮湿场所或埋地敷设的金属管布线，应该采用水、煤气钢管。

明敷或暗敷于干燥场所的金属管布线可以采用电线管。

3、三根及以上绝缘导线穿于同一根管时，其总截面面积（包括外护层）不应超过管内截面积的40%。

两根绝缘导线穿于同一根管时，管内径不应小于两根导线外径之和的1.35倍（立管可取1.25倍）。

4、穿金属管的交流电路，应将同一回路的所有相线和中性线（如果有中性线时）穿于同一根管中。

5、不同回路的线路不应穿于同一金属管内，但下列情况可以除外：（1）电压在50V及以下的回路：（2）同一设备或同一联动系统设备的电力回路和无防干扰要求的控制回路：（3）同一照明花灯的几个回路：（4）同类照明的几个回路，但管内绝缘导线的根数不应多于8根。

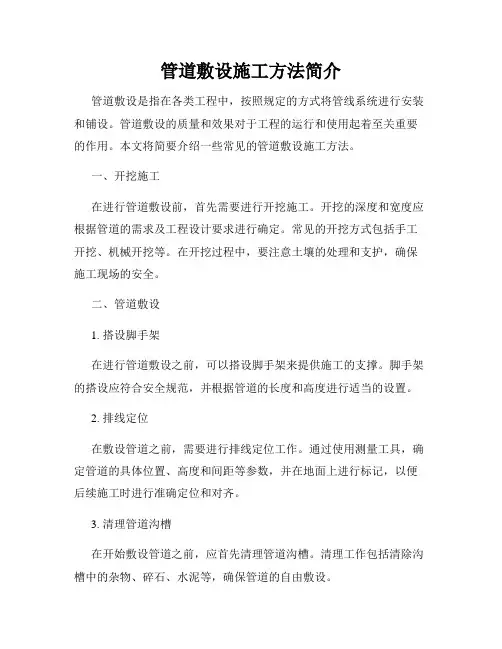

管道敷设施工方法简介管道敷设是指在各类工程中，按照规定的方式将管线系统进行安装和铺设。

管道敷设的质量和效果对于工程的运行和使用起着至关重要的作用。

本文将简要介绍一些常见的管道敷设施工方法。

一、开挖施工在进行管道敷设前，首先需要进行开挖施工。

开挖的深度和宽度应根据管道的需求及工程设计要求进行确定。

常见的开挖方式包括手工开挖、机械开挖等。

在开挖过程中，要注意土壤的处理和支护，确保施工现场的安全。

二、管道敷设1. 搭设脚手架在进行管道敷设之前，可以搭设脚手架来提供施工的支撑。

脚手架的搭设应符合安全规范，并根据管道的长度和高度进行适当的设置。

2. 排线定位在敷设管道之前，需要进行排线定位工作。

通过使用测量工具，确定管道的具体位置、高度和间距等参数，并在地面上进行标记，以便后续施工时进行准确定位和对齐。

3. 清理管道沟槽在开始敷设管道之前，应首先清理管道沟槽。

清理工作包括清除沟槽中的杂物、碎石、水泥等，确保管道的自由敷设。

4. 敷设管道根据设计要求和施工图纸，按照预定的顺序和位置将管道进行敷设。

敷设过程中，应注意管道的连接方式，确保管道的密封性和稳固性。

常见的管道敷设方式包括直埋敷设、悬浮式敷设和架空敷设等。

5. 管道连接敷设完管道后，需要进行管道的连接工作。

连接工作应根据设计要求和标准进行，保证连接的牢固性和密封性。

常见的管道连接方式包括焊接、螺纹连接、法兰连接等。

三、回填与压实1. 回填管道沟槽完成管道敷设和连接后，需要进行回填工作。

回填材料应符合规范要求，以保证管道在地下的稳定性和安全性。

回填时要注意分层压实，避免管道被压坏或移位。

2. 土方压实在回填完成后，需要进行土方压实工作。

通过使用压路机、振动锤等设备对回填土进行压实，使地表平整并提高土层的密实性。

3. 恢复工程完成回填和压实后，需要进行工程的恢复工作。

恢复工作包括道路的修复、绿化和保护设施的修复等，以使施工现场恢复原貌。

通过上述介绍，我们可以了解到管道敷设的基本施工步骤和方法。

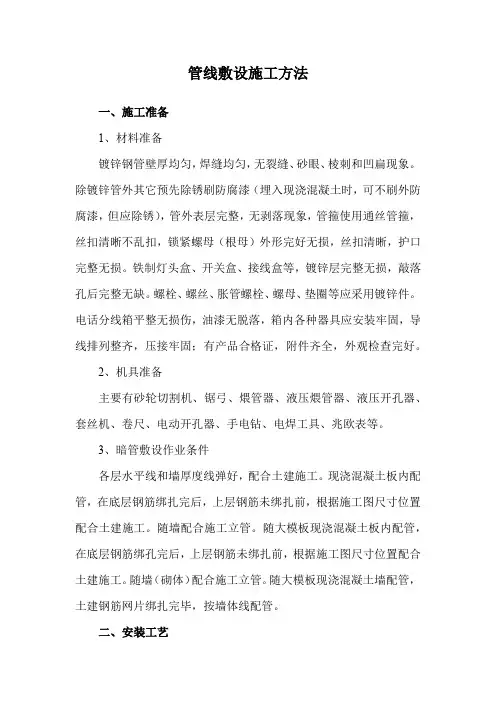

管线敷设施工方法一、施工准备1、材料准备镀锌钢管壁厚均匀，焊缝均匀，无裂缝、砂眼、棱刺和凹扁现象。

除镀锌管外其它预先除锈刷防腐漆（埋入现浇混凝土时，可不刷外防腐漆，但应除锈），管外表层完整，无剥落现象，管箍使用通丝管箍，丝扣清晰不乱扣，锁紧螺母（根母）外形完好无损，丝扣清晰，护口完整无损。

铁制灯头盒、开关盒、接线盒等，镀锌层完整无损，敲落孔后完整无缺。

螺栓、螺丝、胀管螺栓、螺母、垫圈等应采用镀锌件。

电话分线箱平整无损伤，油漆无脱落，箱内各种器具应安装牢固，导线排列整齐，压接牢固；有产品合格证，附件齐全，外观检查完好。

2、机具准备主要有砂轮切割机、锯弓、煨管器、液压煨管器、液压开孔器、套丝机、卷尺、电动开孔器、手电钻、电焊工具、兆欧表等。

3、暗管敷设作业条件各层水平线和墙厚度线弹好，配合土建施工。

现浇混凝土板内配管，在底层钢筋绑扎完后，上层钢筋未绑扎前，根据施工图尺寸位置配合土建施工。

随墙配合施工立管。

随大模板现浇混凝土板内配管，在底层钢筋绑孔完后，上层钢筋未绑扎前，根据施工图尺寸位置配合土建施工。

随墙（砌体）配合施工立管。

随大模板现浇混凝土墙配管，土建钢筋网片绑扎完毕，按墙体线配管。

二、安装工艺1、安装人员进场后，应充分熟悉电力、照明、控制施工图、弱电施工图、设计更改通知单及相关标准、规范、规程。

准备好安装工作所需用的工具和各种辅助资料。

现场安装专业人员应熟悉图纸及要求，掌握土建进度并及时插入紧密配合，做到及时准确，无遗漏。

在配管施工中，要仔细核对建施、结施图及其它专业图，避免发生打架或位置错误。

2、敷设于多尘和潮湿场所的电线管路、管口、管子连接处均应作密封处理。

暗配的电线管路宜沿最近的路线敷设并应减少弯曲，埋入墙或混凝土内的管，离表面的净距不小于15mm。

进入落地式配电箱的电线管路，排列应整齐，管口应高出基础面不小于50mm。

埋入地下的电线管路不宜穿过设备基础，在穿过道路时，应加保护管。

3、暗埋管采用钢管焊接，管内须做防腐处理，跨接线的搭接长度一定要满足要求，应三面满焊，及时做好防腐处理；砼内暗配管时，应做好管子的尤其是接头部位的固定，并做好管口、盒的堵塞保护和固定工作，配管穿越沉降缝时，严格按照标准图集的防护措施施工。

( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改长输管线敷设(标准版)Safety management is an important part of production management. Safety and production are inthe implementation process长输管线敷设(标准版)一、埋地敷设1．埋深要求管道埋深是指管顶至地面覆土深度。

管道最小埋深是根据地区级别、农田耕作深度、地面负荷对管道的强度稳定性的影响等因素综合考虑决定。

一般最小埋深要求见表4-7。

在不能满足最小埋深要求或外载荷过大，外部作业可能危及管道安全的地方，应采取措施对管道加以保护。

当输送的天然气在地温的条件下有水和管线通过有冻胀危害的冻土地区时，管线应埋设在冻土深度以下。

管道实际埋深根据地形、土质和管线弯头数量综合考虑。

表4-7埋地管线最小埋深要求(m)地区等级土壤类岩石类旱地水田一级0.6 0.8 0.5 二级0.6 0.8 0.5 三级0.8 0.8 0.5 四级0.80.80.5注：地区等级是根据管线所在区段连续2km长，管中心线两侧200m宽范围内居民住户数量和种类划分为四个不同地区级别。

(1)一级地区供人居住的建筑物内的户数在15户或以下的区段；(2)二级地区供人居住的建筑物的户数在15户以上，100户以下的区段；(3)三级地区供人居住的建筑物的户数在100户或以上的区段，包括市效居住区、商业区、工业区、发展区以及不够四级地区条件的人口稠密区；(4)四级地区系指四层及四层以上楼房(不计地下室层数)普遍集中、交通频繁、地下设施多的区段。

地区等级的边界线距其范围内最近一幢建筑物外边缘应等于或大于200m。

SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关接线盒是电气配管线路中管线长度. 管线弯头超过规范规定的距离和弯头个数时以及管路有分支时，所必须设置的过路过渡盒，管线配到负荷终端是预留的盒，都是接线盒。

地下管线敷设方法地下管线敷设是指将各种管线（如电力、通信、自来水等）埋设在地下，以便保护管线不受外部环境的影响，并便于维护和使用。

本文将介绍一些常见的地下管线敷设方法，以供参考。

一、开挖敷设法开挖敷设法是最常见的管线敷设方法之一。

它一般适用于地下管线较为集中、规模较大的情况。

具体操作步骤如下：1. 方案设计：必须进行详细的地下管线布置规划，确定管线走向、深度和井孔等。

2. 地表开挖：按照设计图纸要求，在需要敷设管线的区域进行地表开挖，开挖深度应考虑到管线的埋设深度和土壤的稳定性，同时还需满足相关法规的要求。

3. 管线铺设：在开挖好的地表上，按照设计图纸的要求，一边进行管线的敷设，一边进行防腐、绝缘等处理。

4. 埋土回填：管线敷设完毕后，进行土壤回填，要保证管线周围土壤的致密性和稳定性。

5. 现场验收：对敷设完成的管线进行验收，确保管道质量和安全性。

开挖敷设法的优点是操作相对简单，适用范围广泛。

但也存在一些问题，如对地表造成破坏、施工周期长等。

二、无开挖敷设法无开挖敷设法是一种对地表破坏较小的管线敷设方法。

它适用于地下管线较为分散、规模较小的情况。

常用的无开挖敷设方法有以下几种：1. 水平定向钻（HDD）：该方法通过在地下钻孔中敷设管线，无需地表开挖。

首先进行钻孔，然后将管线通过钻孔拉通，最后进行连接和灌浆。

这种方法适用于河流、公路等地下环境复杂的情况。

2. 顶管法：该方法通过顶推机械将管线沿着地下隧道推入地下。

该方法适用于较长的管线敷设，如市政道路下的自来水管道。

3. 托管法：该方法是将管线通过特殊的托盘或套管埋设在地下。

托管法适用于较短距离的管线敷设，如建筑物内的电缆敷设。

无开挖敷设法的优点是对地表破坏小、施工周期短等。

但也存在一些问题，如设备投资高、施工技术要求较高等。

三、微开挖敷设法微开挖敷设法是介于开挖敷设法和无开挖敷设法之间的一种方法。

它在敷设管线时，只进行局部的地表开挖，以便进行管线的敷设和维修。

建筑电气线管的代号及敷设方式一、线管的代号SC：焊接钢管;TC：电线管;PC：硬质塑料管;CT：电缆桥架;CP：金属软管;SR：钢线槽;RC：水煤气管二、导线敷设部位：SR：沿钢索敷设;CLE：沿柱或跨柱敷设;WE：沿墙面敷设;CE：沿天棚面或顶棚面敷设;ACE：在能进入的吊顶在敷设;BC:暗敷设在梁内;CLC：暗敷设在柱子内;WC：暗敷设在墙内;FC：预埋在地面内;CC：暗敷设在顶板内根据中国建筑标准设计研究所出版的建筑电气工程设计常用图形和文字符号00DX001 73页规定：线路敷设方式标注：穿焊接钢管敷设：S C;穿电线管敷设：M T;穿硬塑料管敷设：P C;穿阻燃半硬聚氯乙烯管敷设：FPC;电缆桥架敷设：C T;金属线槽敷设：M R;塑料线槽敷设：P R;用钢索敷设：M;穿聚氯乙烯塑料波纹电线管敷设：KP C;穿金属软管敷设：C P;直接埋设：D B;电缆沟敷设：T C;混凝土排管敷设：CE导线敷设部位的标注沿或跨梁屋架敷设：A B;;暗敷在梁内：B C;沿或跨柱敷设：A C;暗敷设在柱内：CL C;沿墙面敷设：W S;暗敷设在墙内：W C;沿天棚或顶板面敷设：C E;暗敷设在屋面或顶板内：C C;吊顶内敷设：SCE地板或地面下敷设：F;另外,JDG--紧定式电线管,KBG--扣压式电线管一、导线穿管表示MT-电线管; PC-PVC塑料硬管; FPC-阻燃塑料硬管;CT-桥架;MR-金属线槽;M-钢索;CP-金属软管;PR-塑料线槽;RC-镀锌钢管;二、导线敷设方式的表示DB-直埋;TC-电缆沟;BC-暗敷在梁内;CLC-暗敷在柱内;WC-暗敷在墙内;CE-沿天棚顶敷设;CC-暗敷在天棚顶内;SCE-吊顶内敷设;F-地板及地坪下;SR-沿钢索;BE-沿屋架,梁;WE-沿墙明敷;三、灯具安装方式的表示CS-链吊;DS-管吊; W-墙壁安装; C-吸顶; R-嵌入; S-支架; CL-柱上; 穿焊接钢管敷设：S C;穿电线管敷设：M T;穿硬塑料管敷设：P C;穿阻燃半硬聚氯乙烯管敷设：FP C;电缆桥架敷设：C T;金属线槽敷设：M R;塑料线槽敷设：P R;用钢索敷设：M;穿聚氯乙烯塑料波纹电线管敷设：KP C;穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：T C;导线敷设部位的标注沿或跨梁屋架敷设：A B;暗敷在梁内：BC ;沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC电缆电线穿管,先计算要穿的导线总截面积电线、电缆的外径的平方电线根数计算结果应小于或等于管·子截面的40％;一般电气设计都在电气说明书上一穿管表供参考;其它电工书或电线电缆产品介绍的册子也有表供查阅;还有先算导线的总截面积,然后留出约1/3的余量,例如：平方毫米的导线,用1平方毫米管内径的穿管;在什么情况下,应将电缆加上穿管保护管子直径怎样选择答：在下列地点要管：①、电缆引入引出建筑物,隧道处,楼板及主要墙壁；②、引出地面两米高,地下250mm 深；③、电缆与地下管道交叉或接近时距离不合规定者；④、电缆与道路,电车轨道和铁路交叉时；⑤、厂区可能受到机械损伤及行人易接近的地点;选择管径时,内径要比外径大50 ％;线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装4设备标注方法’配电线路的标注方法a——bc×de——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位2表示2根导线3表示3根导线n表示n根导线照明灯具标注方法一般标注方法：电缆的敷设：工序：材料一运输、保管—电缆管敷设及电缆桥架安装—电缆安装前的绝缘电阻测试—电缆敷设;1、电缆敷设前应检查桥架的齐全和油漆的完整,电缆型号、电压、规格应符合设计,并有产品合格证;2、电缆敷设时,在其终端与电缆桥架或电缆沟内应留有备用长度;3、电缆在桥架上垂直敷设时,电力电缆首末端及转弯、接头两端应作固定;4、塑料绝缘电缆的弯曲半径不小于电缆外径的10倍;5、电缆敷设时,电缆应从盘的上端引出,应避免电缆在支架上及地面磨擦拖拉,电缆表面不得有机械损伤;6、电缆敷设时不宜交叉,电缆应排列整齐,电缆终端头、电缆连接处、电缆井的两端应装设标志牌、标志牌应注明线路编号当设计无编号时,则应标明型号、规格及起讫地点,牌子字迹应清晰,不易脱落;标志牌规格宜统一,应能防腐,挂装牢固;7、电缆进入电缆沟、建筑物、盘柜以及穿入管子时,出入口应封闭,管口应密封;8、电缆终端头与电缆接头制作前应作好检查,保证相位正确,采用绝缘材料应符合要求;配线工程工序：配管—管内穿线1本工程均为暗配管线,暗敷于装修可燃材料顶棚内、明敷于潮湿场所或埋地敷设的线路应采用金属管布线,明敷或暗敷于干燥场所的线路可采用PVC电线管;穿金属管的交流线路,不同回路、不应同管敷设,同一回路不应分管敷设;金属管明敷时的固定点间距,以及和其它管道同侧敷设和交叉时的净距,均应符合施工规范及设计要求;管线线路较长时,宜适当加装接线盒,直线部分不超过30m,一个弯不超过20m,二个弯不超过15m,三个弯不超过8m;金属管敷设完后,应对根数、管径、起始点进行检查,对遗漏者及不符合图纸和现行施工规范要求的应进行修补;2管内穿线宜在建筑物的抹灰及地面工程结束后进行;在穿线之前,应将管中的积水及杂物清除干净;导线在管内不得有接头和扭结,其接头应在接线盒内连接;3导线穿入钢管后,在导线出管口处,应装护口保护导线,在不进入盒箱内的垂直管口,穿入导线后,应将管口作密封处;。

一）管道敷设的方式1、室外管道的敷设室外管道一般的敷设方式有两种即架空敷设和埋地敷设，埋地敷设又分为直埋敷设和管沟敷设。

a）管道架空敷设将管道敷设于地面上的独立支架、桁架以及建筑物的墙壁上的方式就是架空敷设。

架空敷设适用于地下水位较高，地下土质差，年降雨量大，或地下管线较多以及采用地下敷设而需大量开挖土石方的地方。

架空敷设所用的支架按材料分为砖砌体、毛石砌体、钢筋混凝土预制或现场浇注、钢结构、木结构等类型。

按支架的高低可分为低支架、中支架和高支架三种敷设类型。

管道架空敷设的施工工序：按设计图纸放线定位-管道支架施工-按设计要求安装支架上的支座-吊装管道-管道与管件的连接-管道压力实验-气密性实验-实验合格后除表面锈迹、刷防锈漆、面漆、保温。

b）管道直埋敷设直埋敷设是将管道直接埋地的一种敷设方式，在室外管道工程中常用。

管道直埋施工程序是：测量-打桩-放线-挖管沟-垫层处理-下管前管道装配-防腐-下管-连接-管道压力实验-气密性实验-实验合格后对接口进行防腐处理-管沟回填。

c）管道管沟敷设管沟敷设是将管道敷设于地面下的混凝土或砖（石）砌筑而成的地沟内。

按人在地沟内通行情况可分为不通行地沟、半通行地沟和通行地沟三种形式。

管道管沟埋设施工程序是：除与管道直埋施工的相同点之外，管沟及管沟内的管道支架都是由土建施工完成的。

2、室内管道的敷设根据建筑物的用途和对美观的要求不同，室内管道敷设可分为明装和暗装两种形式。

管道沿墙、梁、柱及楼板暴露敷设称为明装。

明装具有施工、维修方便、造价低、但室内不美观等特点，适用于要求不高的民用及公共建筑、工业建筑等。

管道布置在管道竖井、吊顶、墙上的预留管槽内部隐藏设置称为暗装。

暗装具有室内美观、但造价高、维修不便等特点，适用于美观性要求高的星级宾馆、酒店等建筑。

无论是室内管道还室外管道，在施工的过程中还应注意管道的设计坡度要求。

3、常用管道图例国家为了规范画图，对于图纸图例的标注制定了相关的国家标准。

地下管线施工方法与埋地管道敷设地下管线施工是现代城市建设中不可或缺的一项工作。

在城市化进程中，各种管线（如给水、排水、燃气、电力等）的建设与维护都需要依靠地下管线施工方法来进行。

本文将介绍几种常见的地下管线施工方法以及埋地管道的敷设步骤。

一、开挖工作在进行地下管线施工时，首先需要进行开挖工作，确保埋地管道的安全和质量。

开挖前应制定详细的施工方案，包括地下管线的布置、开挖的尺寸和深度等。

开挖工作主要包括机械开挖和人工开挖两种方式。

1. 机械开挖：使用挖掘设备（如挖掘机、推土机）进行开挖，效率较高且适用于大范围的开挖工作。

2. 人工开挖：人工开挖适用于狭小空间的地下管线施工，可以使用锄头、镐等工具进行。

虽然效率较低，但对于一些需要精确控制的地下管道施工具有一定的优势。

二、管道敷设地下管道敷设是地下管线施工的重要步骤。

在进行管道敷设时，需要注意以下几个环节：1. 管道选材：根据具体的用途和要求选择合适的管材，常见的管材有塑料管、铸铁管、钢管等。

不同的管道材料有不同的优缺点，需根据具体情况进行选择。

2. 管道连接：管道连接是保证整个管道系统密封性的关键步骤。

常见的连接方式有焊接、螺纹连接、胶水连接等。

在连接过程中，需要对管道进行相应的处理，确保连接的牢固和密封。

3. 管道敷设：管道敷设需要根据实际情况选择合适的敷设方式。

常见的敷设方式有沟槽敷设、顶管敷设、水平定向钻穿敷设等。

在敷设过程中，要注意管道的坡度和排水等问题，确保管道的正常运行。

三、管道测试与保护完成管道敷设后，需要进行管道测试和保护工作，以确保管道质量和使用安全。

1. 管道测试：管道测试是在敷设完成后对管道进行检验的重要环节。

常用的测试方式有水压试验、空气试验和真空试验等。

测试过程中，要保证管道无渗漏、无泄露，以及符合规定的压力要求。

2. 管道保护：为了延长管道的使用寿命和保证管道的正常运行，需要进行相应的保护工作。

如管道防腐、防水、防腐蚀等。

管路敷设标注方法SC：焊接钢管tc：电线管薄钢管pc：硬质塑料管Ct：电缆桥架cp：金属软管SR:钢线槽RC:水煤气管导线敷设部位：CT:电缆桥架敷设SR:沿钢索敷设CLE:沿柱或跨柱敷设WE：沿墙面敷设CC:沿现浇板内暗敷设CE:沿天棚面或顶棚面敷设AC :吊顶内敷设ACE :在能进入的吊顶在敷设BC:暗敷设在梁内CLC :暗敷设在柱子内wc:暗敷设在墙内WE:沿墙明敷设FC:预埋在地面内CC：暗敷设在顶板内SR:沿钢线槽敷设BE :沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CE:沿天棚面或顶棚面敷设ACE :在能进入人的吊顶内敷设BC:暗敷设在梁内CLC :暗敷设在柱内WC:暗敷设在墙内CC:暗敷设在顶棚内ACC :暗敷设在不能进入的顶棚内FC:暗敷设在地面内SCE:吊顶内敷设，要穿金属管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：MKPC 穿聚氯乙烯塑料波纹电线管敷设：穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC 沿天棚或顶板面敷设：CECC暗敷设在屋面或顶板内：吊顶内敷设：SCE地板或地面下敷设：FC。
