拉力试验机使用说明书

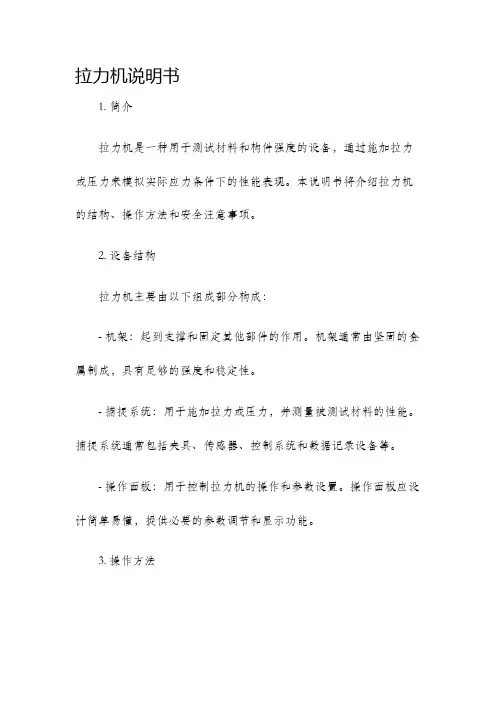

拉力机说明书1. 简介拉力机是一种用于测试材料和构件强度的设备，通过施加拉力或压力来模拟实际应力条件下的性能表现。

本说明书将介绍拉力机的结构、操作方法和安全注意事项。

2. 设备结构拉力机主要由以下组成部分构成：- 机架：起到支撑和固定其他部件的作用。

机架通常由坚固的金属制成，具有足够的强度和稳定性。

- 捕捉系统：用于施加拉力或压力，并测量被测试材料的性能。

捕捉系统通常包括夹具、传感器、控制系统和数据记录设备等。

- 操作面板：用于控制拉力机的操作和参数设置。

操作面板应设计简单易懂，提供必要的参数调节和显示功能。

3. 操作方法在使用拉力机之前，请先确保已经阅读并理解本说明书，并按照以下步骤操作：第一步：准备被测试材料。

确保被测试材料符合设备规格要求，并进行必要的预处理，例如切割、打磨等。

第二步：调整机架。

根据被测试材料的尺寸和形状，调整机架的夹具或夹具间距，以确保被测试材料的稳固夹持。

第三步：设置参数。

根据被测试材料的性质和目标实验要求，使用操作面板设置合适的拉力或压力值，并调节测试速度和周期。

第四步：启动拉力机。

确保工作区域内没有人员或其他障碍物，按下启动按钮开始测试。

第五步：监测测试过程。

在测试过程中，及时观察被测试材料的状态和计算参数的变化，并记录相关数据。

第六步：测试结束和数据处理。

当测试完成后，停止拉力机，并根据需要对测试数据进行分析和处理。

4. 安全注意事项在操作拉力机时，请务必注意以下安全事项：- 在操作过程中，严禁将手指、手臂或其他身体部位置于夹具附近，以防止意外伤害发生。

- 在调整机架或更换被测试材料时，务必切断拉力机的电源，并等待设备完全停止运行后再进行操作。

- 在使用拉力机过程中，务必佩戴适当的个人防护装备，如安全帽、护目镜和防护手套等。

- 在进行高强度测试时，请确保拉力机和测试环境的稳定性和安全性，并遵循相关的操作规程和标准。

5. 维护和保养为确保拉力机的正常运行和延长设备寿命，请注意以下维护和保养事项：- 定期检查拉力机的各部件和连接件，并进行必要的清洁和润滑。

拉力试验机使用说明书一、主要规格及技术指标1、测力：分辨率：1/200000；（连同小数点共7位）精度：0.3%以上采样频率：30Hz2、位移（连同小数点共7位）光电编码器：分辨率：最高达1μm范围：0－1000mm任意设置精度：仪表系统无误差3、速度控制：0.01—500mm/min精度：示值±0.5%以内控制方式：脉冲（适用于带脉冲输入的伺服控制器，步进电机控制器）二、前后面板及连线：仪器前面板仪器信号接线示意图：力传感器电机控制三、仪表及使用说明一>按键说明：共有24个按键二>基本操作1、菜单选择：进行菜单选择时，按欲选菜单前之数字键，相应菜单反白显示，菜单下方“请选择”后显示相应数字键，此时按键则进入下级菜单或菜单所要执行功能。

“返回”为返回上一级菜单。

2、数值输入：在进行参数设置、标定、检定等操作时，要进行数值输入。

输入数值时，先用菜单选择要输入的参数，再按键后即可开始按数字键进行输入。

输入过程中，用反白块指示下一输入位置。

输入结束后按键结束输入。

例：要在拉伸试验参数设置内输入试样长度654.321毫米：（1）进入“拉伸试验参数设置”界面。

拉伸试验参数设置1>速度350.00mm/min请选择：12>试样长度123.456mm 3>矩形宽123.456mm4>厚123.456mm 5>定力值123.456N 6>定伸长率123.45%7>试验结果选择8>返回（2）按数字键选择“试样长度”菜单，此时“2>”反白显示，菜单下方“请选择”后显示2。

（3）按键进入数值输入，此时“1”反白显示。

依次按数字键完成输入。

注意：小数点位置由程序根据传感器量程自动确定，不需输入。

拉伸试验参数设置1>速度350.00mm/min请选择：22>试样长度123.456mm 3>矩形宽123.456mm4>厚123.456mm 5>定力值123.456N 6>定伸长率123.45%7>试验结果选择8>返回（4）最后要按键完成输入。

1.0目的
1.1规范拉力机操作，确保测试数据的准确可靠。

2.0适用范围
2.1 适用于PET保护膜的粘力与剥离性测试。

3.0 职责
3.1 品管员需按本操作要求进行作业，并对其进行日常保养。

3.2 仪器校验周期到期前一个星期，品管员上报给主管，由主管安排外校。

4.0 内容：
4.1 准备工作
4.1.1 不锈钢尺、切刀、SUS304钢板及待测样品。

4.1.2 测试前检查机台是否运行正常。

4.2 操作步骤与方法：
4.2.1 将测试条切成长30CM,宽2.5CM规格，贴在钢板上（不能有汽泡），用专用滚轮来回滚动三次，放置二十分钟。

4.2.2 插上拉力机电源插头，旋开主电源开关并开启所连电脑。

4.2.3 将钢板的一端夹在试验机的下夹具上，试样夹在试验机的上夹具上。

4.2.4 打开试验机测试软件，将试验机的运行速度调整在300MM/1MIN并将显示面所有数据清零。

4.2.5 点击“开始测试”进行测试，直至试验机停下。

4.2.6 读取显示屏上的数据，单击“取消”，再单击“输出报表”与“另存为”将报表命名。

4.2.7 单击“打印”将报表打印出来，并关掉电源。

4.3 注意事项：
4.3.1 测试机需每天进行保养并记录。

4.3.2 取样时不可将样品损坏与弄脏。

5.0 相关文件：
5.1 监视与测量设备控制程序
6.0 应用表单：
6.1 测试记录表
6.2 设备日常点检与保养记录表。

核准：
审核：
制定：。

拉力试验机操作说明
一、测试仪器：拉力试验机 型号：HD-609B-S 参考标准：GB/T 2792-1998
二、测试准备：
1． 取样：测试样条一般为25mm ，长度约250mm;
2． 用无尘布蘸取去污水清洁不锈钢板以及仪器夹头。

3． 将测试样条右端轻轻固定在不锈钢板的右端，左手拿另一端，右手用2Kg 橡胶压辊轻轻滚压3个来回（不施加压力），然后在测试条件下静置20min 。

三、测试步骤：
1. 打开拉力机电源，以连接电脑，一分钟后打开测试程序。

2. 将静置二十分钟的待测样品夹在下夹头，样品活动的一端夹在上夹头，点击“清零”确保数字显示全部为“0”，再点击“开始测试”
3. 拉力机会在测量位移200mm 完毕后自动停止，一般读取平均值。

（测量离型力时最高值做以参考，测量高粘产品时最小值做以参考）
全部清零
4. 曲线图的保存（在要求情况下）：点击“编辑报表”然后“另存为”会自动出来WORD 格式，在表格中填入基本信息，存入硬盘（一般存在E 盘“剥离力曲线图”文件夹）。

四、注意事项:
1. 测试前必须归零，否则结果不准确；
2. 每周二进行一次自校，用一元硬币放在传感器平台上，重量为“6.0g ±0.1g ”方为正常。

3. 初始设置的参数不可随意改动，例如速度300mm/min.
一元硬币
显示硬币重量
另存为
4.
5. 遇到仪器故障请打电话给供应商售后服务人员咨询，不可自行拆卸。

拉力试验机使用说明书前言感谢贵公司选购本公司的产品,本公司不仅为贵司提供质量优良的产品,而且将提供可靠的售后服务。

为确保使用人员之人身安全及仪器的完好性,在使用本仪器前请充分阅览此操作说明书,确实留意其使用上的注意事项。

本操作说明书详细介绍了此款仪器之设计原理、依据标准、规格、显示器的安装与操作、仪器的安装与搬运说明、操作规范、计算公式与结果整理、维护保养、常见故障与维修、电气图等内容。

请您在使用时按图索骥，以确保此仪器的使用寿命，并可提高检验精度。

本操作说明书中如有提及之各种“试验规定”、“标准”时均只作参考使用，贵公司如有异议请自行检阅相关标准或数据。

特别声明：本操作说明书不能作为向本公司提出任何要求的依据。

本操作说明书的最终解释权属于本公司。

安全使用说明在使用本设备之前应详细阅读说明书，以免造成由于操作不当带来的损失。

本设备在货运至贵公司后应小心轻放，设有一个比较宽敞的放置空间。

在使用前进行一次检查、镙丝和紧固处是否于运输途中有松动现象。

本设备在使用过程中应派专业操作人员进行操作，非专业操作人员应与设备保持一定距离。

设备使用的供电电源为AC220V，地线必须接地，机箱内电压220V高压。

切勿随意打开机箱后门。

机器每使用一个月后应须进行一次清洁，在润滑处进行加润滑油。

自购买日一年后进行再一次校验。

由于不按安全操作所造成的一切后果，本公司不予负责。

目錄1.概述‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥P42.工作原理‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥P43.技術參數‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥P44.依據標準‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥P55.安機搬運說明‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥P56.機台操作說明‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥P6~P87.注意事項及維護保養‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥P8~P98.常見故障與維修‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥P9一、概述：微电脑拉力试验机为高精度荷重元配备LCD液晶多点显示器，采用微处理控制和集成化、数字化的测控技术，并可数据处理打印的智能化感测材料之抗拉应力、压力、剥离、剪力、粘着力、橡胶与金属之粘结力、撕裂、抗拉强度的新型仪器。

拉力机使用说明书一、产品简介拉力机是一种用于测试物体抗拉强度的设备。

它可以测量材料在拉伸过程中的应力和应变，为工程师和科学家提供准确的数据和分析。

二、安全注意事项1. 在使用拉力机之前，请确保所有操作人员都已受过培训，并熟悉设备的操作步骤和安全规范。

2. 定期检查拉力机的各个部件和连接件是否完好无损，如发现异常情况，请立即停止使用，并通知维修人员。

3. 操作过程中，请佩戴适当的安全防护装备，包括护目镜、手套和鞋套等，以减少意外伤害的风险。

4. 在操作过程中，不要靠近运动中的拉力机，以免被运动部件击中或夹伤。

5. 使用拉力机时，请确保所测量的物体固定在夹紧装置上，并严格按照设备的负荷能力要求进行测试。

三、使用步骤1. 将待测物体固定在拉力机的夹紧装置上，确保夹紧力均匀并牢固。

2. 确认拉力机的控制面板和显示屏上的参数设置正确。

包括拉力大小、拉伸速度等。

3. 按下启动按钮，拉力机将开始进行测试。

4. 在测试过程中，可以实时监测拉力机的负荷和位移等数据，并记录下来以供后续分析。

5. 当测试完成后，按下停止按钮，拉力机将停止运行。

6. 注意及时清理测试区域，并将拉力机恢复到待机状态。

四、维护保养1. 拉力机应定期进行维护和保养，以确保其性能和准确度。

2. 在维护过程中，请按照设备的使用说明书进行操作，并使用专用的清洁剂和工具。

3. 定期检查拉力机的传感器、润滑系统和电气连接是否正常工作，并及时更换磨损或损坏的部件。

4. 在维护过程中，务必断开拉力机的电源，并等待设备完全停止运行后再进行操作。

五、故障排除1. 如果拉力机在使用过程中出现异常情况或故障，请立即停止使用，并联系维修人员进行检修。

2. 不要自行拆卸或修理拉力机，以免造成更严重的损坏或安全隐患。

六、使用注意事项1. 拉力机仅适用于室内使用，不得在潮湿、高温或易爆环境下操作。

2. 不要将拉力机用于超过其承载范围的物体测试，以免导致设备损坏或人身伤害。

苏州亚诺天下仪器有限公司Physical testing equipment expert 拉力试验机使用说明书1.概述：可对橡胶、塑胶、塑胶、薄膜、纺织、纤维、纳米材料、高分子材料、复合材料、包装带、纸张、电线电缆、光纤光缆、安全带、保险带、皮革皮带、鞋类、胶带、聚合物、弹簧钢、不锈钢（以及其他高硬度钢）、铸件、钢板、钢带、有色金属、汽车零部件、合金材料及其它非金属材料和金属材料进行拉伸、压缩、弯曲、撕裂、90°剥离、180°剥离、剪切、粘合力、拔出力、延伸伸长率等试验。

3.按机、搬运说明：3.1.搬运：本仪器试验机运输时应避免碰撞，上方夹具处不可强力推拉，控制板处不可抬拉。

不能横卧放置。

长途运输应有包装箱防护,并采取防雨防潮措施,试验机储存时应放在防雨防潮防晒的环境中。

使用过的试验机应擦试後涂防锈油进行防锈处理後储存。

3.2. 试验机安装场地应满足以下条件:3.2.1室温在10~35℃范围内;3.2.2室内相对湿度<80%3.2.3周围无震动,无腐蚀性介质和无较强电磁场干扰;3.2.4稳固的工作平台或坚固的水泥地面;3.2.5电源电压220V±10%.4.调试方法:4.1.试验机放在平台或水泥地面上,放置稳妥。

机器不晃动即可。

4.2.检查电压是否正确,无误後将插头插入插座内,按NO机器电源打开，按OFF机器电源关闭，STOP机器紧急停止按钮。

4.3安全保护性能试验上﹑下极限位置停机试验:按<上升>或<下降>按扭,移动横梁到达上﹑下极限位置时应自动停机.注意应在较低速度下进行。

4.3.2试样拉断停机试验:试样拉断後自动停机,此项功能必须满足试样实际试验力>所选挡位最大标称力的10%以上.超负荷自动停机试验取超过最大试验力的试样试验,当试验力超过最大试验力2~10%时自动停机.试验力超过所选挡位最大力2~10%时均自动停机.5.试验机的操作方法：5.1启动电源总开关，使电源通过本机各控制面板。

拉力试验机使用说明书一、概述拉力试验机是一种广泛应用于材料力学实验室和工业生产现场的测试设备，用于测量材料的抗拉强度和延展性能。

本使用说明书将详细介绍拉力试验机的结构、操作方法、维护保养以及安全注意事项，以确保用户正确、安全地使用该设备。

二、设备结构拉力试验机主要由以下几个组成部分组成：1.主机：包括机架、电机和控制系统。

机架提供支撑和稳定性，电机用于提供动力，控制系统则负责设定测试参数、采集数据和显示结果。

2.夹具系统：用于固定被测材料，包括夹具和测量传感器。

夹具的设计应根据被测材料的特点和测试要求进行选择。

3.显示屏和按钮：用于显示实时测试数据和设置相关参数。

按钮用于调整测试模式、启动测试和保存测试数据。

4.数据采集系统：通过传感器和控制系统实时采集变力、位移等测试数据，并将其显示在显示屏上。

三、操作方法1.准备工作（1）检查设备电源和连接线是否正常，确保其接地可靠。

（2）确认设备各部件无损坏和松动现象，并进行必要的维护保养。

（3）根据被测材料的特性，选择合适的夹具进行安装。

2.参数设置（1）按照测试要求设置拉力试验机的参数，包括加载速度、试验范围、试样尺寸等。

（2）在设备面板上设置相应的参数，并确保其显示准确。

3.试验操作（1）将被测材料夹入夹具，并紧固固定。

（2）将设备切换至手动或自动模式，并用按钮启动测试。

（3）观察测试显示屏上的实时数据，并注意夹具和材料的状态变化。

4.数据记录与分析（1）测试完成后，根据需要将数据保存到计算机或其他存储设备中。

（2）使用适当的软件对测试数据进行分析，并生成强度-位移曲线等结果。

四、维护保养1.日常清洁（1）及时清除设备外表面的灰尘和污垢。

（2）定期清理夹具和测量传感器，确保其工作正常。

2.润滑保养（1）根据设备说明书要求，定期给设备各运动部位加入适量的润滑油。

（2）避免过量润滑和使用不合适的润滑剂。

3.故障排除（1）定期检查设备的电气连接和传感器的接触性能，如发现异常及时处理。
