南京工业大学毕业设计论文题目YZY400全液压静力压桩机的使用维护说明学生姓名朱利江学号17专业机械工程及自动化班级410102指导老师郑凤琴2005年6月摘要这次毕业设计的课题是YZY400全液压静力压桩机的设计,我们是在老师的指导下的团队毕业设计,我的任务是完成对YZY400全液压静力压桩机的底盘平台设计。
我首先是观察已有的桩机，根据其结构，确定底盘平台与桩机各部分的连接，如，纵船、横船、呆车等部件，然后确定整个桩机底盘平台的尺寸结构，完成对YZY400全液压静力压桩机的底盘平台设计。
关键词：静压桩机; 底盘平台AbstractThis graduation project topic is the YZY400 entire hydraulic pressure static forcing pile machine design, We are under teacher's instruction graduation, My duty is completes to the YZY400 entire hydraulic pressure static forcing pile machine chassis platform design. First, I observe the pile machine which has used now, according to its structure, the definite chassis platform and pile machine each part of connections, like, vertical part and so on ship, horizontal ship, dull vehicle, then the determination entire pile machine chassis platform size structure, completes to the YZY400 entire hydraulic pressure static forcing pile machine chassis platform design.Key word: Static pressure pile machine; Chassis platform摘要Abstract目录1、全液压静力压桩机概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ... . .62、桩机的主要技术性能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (6)2.1外行尺寸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . .. .. 62.2压桩及夹桩 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .62.3动力 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. 72.4液压系统 . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72.5顶升机构 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. 82.6纵向行走 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .82.7横向行走 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ..82.8起重机性能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .82.9其他 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 3、桩机的构造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . 93.1 组成部件及代号 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .93.2 主要部件构造及工作原理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .93.2.1液压系统原理. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .93.2.2纵向行走机构 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .103.2.3横向移动及转向 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .103.2.4工作油缸型号 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103.2.5夹桩装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103.2.6溢流阀 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103.2.7滤油器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103.2.8手动换向阀 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113.2.9液控单向阀 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113.2.10压力表开关 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (11)3.2.11压力表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113.2.12电气原理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114、静力压桩机的操作规程 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . .114.1静力压桩机的安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .114.2静力压桩机的作业要点 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .115、桩机的操作指南. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135.1作前的准备. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135.2桩机启动后的检查与准备 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135.3桩机的行走、转向、及对桩位. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145.4夹压桩的操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145.5注意事项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156、调整，维护及保养说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .166.1调整 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 166.2试车运转. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 166.3维护、保养. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .176.3.1一般要求. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .176.3.2各级技术保养项目及要求. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . 186.3.3常见故障及排除. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . .. . . .196.3.4各润滑点润滑指南. . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . 217、桩机的拆装、运输 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .227.1拆装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . .. . . . . . ..227.2运输时的注意事项 . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . .227.3安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .237.4主要部件重量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .237.5运输时最大件重量及尺寸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .238、密封元件一览表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ..24 9、滚动轴承一览表. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25 10、致谢 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . .. . .. 2611、参考书目. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . ..271、概述YZY—400型机动全液压静力压桩机，是选用全液压传动进行静压力压桩的桩基础施工机械。
静压桩施工机具的选择①压桩力与单桩极限承载力的关系压桩力与单桩极限承载力在概念、性质、数量大小及作用效果等方面均存在显着差别。
压桩力包括桩尖土层阻力和侧壁土滑动摩阻力，且主要来自压桩机克服桩尖土层的抗冲剪阻力，即压桩力随着桩尖土体的抗冲剪阻力大小而波动，说明此时桩侧摩阻力非常小。
单桩极限承载力包括桩端土支承力和桩侧土摩阻力，且大多数单桩极限承载力发挥，主要是取决于桩侧土层的摩阻力(端承桩除外)。
这是由于压桩终止后，随着时间推移，桩周土体中孔隙水压力逐渐消散，土体发生固结，桩周土的摩阻力逐渐恢复和提高，从而使静压预制桩获得较大承载力。
在固结系数较高的软土地区，静压桩获得的单桩极限承载力可比最终压桩力高出二至三倍)。
由此可见，单桩极限承载力大于和小于压桩力的情况均存在。
同时也说明了选择压桩机械时不能单纯依据单桩极限承载力。
②压桩机械的选择压桩机械选择的主要依据是压桩力的大小。
根据工程实践经验，压桩力可以根据静力触探Ps值及桩侧土层摩阻力进行预估。
式(2)、(3)就是根据工程实际资料经数理统计分析得出的，它可以作为选择压桩机械和分析沉桩可能性的依据。
Pc=K×Pc'－－－－－－－－－－－(2)nPc'=2PsAp+0.07Up∑f i l i－－－－－(3)i=1式中: Pc ------压桩力；Pc'------平均压桩力；Ps ------桩端土层的静力触探比贯入阻力；Ap ------桩的横截面面积；Up ------桩的截面周长；f i ------第i层土的摩阻力值；l i ------第i层土的厚度；其中，由于地质情况的复杂性、所选地质参数的平均性、施工后期的挤土效应导致C、Φ值的提高及桩截面的不同，故乘以影响系数K。
f i值可由各层静力触探指标Ps值进行估算或根据地区经验选定。
影响系数K值在1.1～1.3之间,且主要取决于Ps、Ap值的大小情况,即视Pc'值而定。

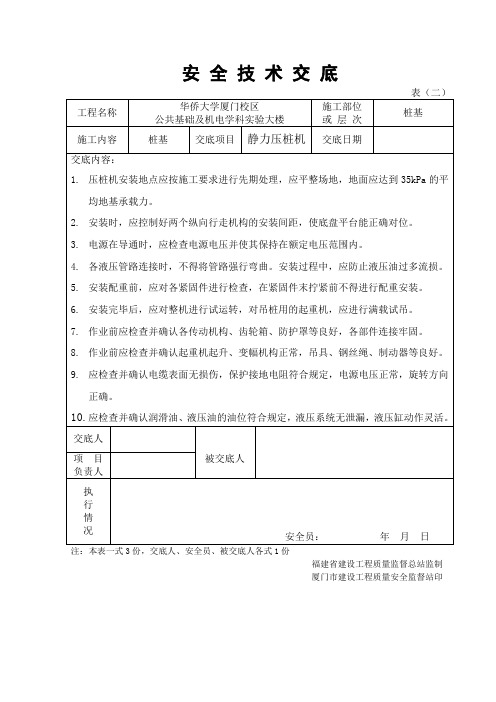

静力压桩机概述一、机械式静力压桩机机械式静力压桩机如图3-6所示，它由压桩机（桩架与底盘）、转动设备（卷扬机、滑轮组、钢丝绳）、平衡设备（铁块）、量测装置（测力计、油压表）及辅助设备（起重设备、送桩器）等组成。
压桩机的工作原理是通过卷扬机的牵引，由钢丝绳、滑轮组及压梁，将压桩机自重及配重反压到桩顶上，使桩身分段压入土中。
这种压桩机的高度为16～40m，静压力400～1500kN，设备总重80～172t。
机身高大笨重，移动和转场很不方便，且占地面积也较大，目前已很少采用。
图3-6 机械静力压桩机1—桩架；2—桩；3—卷扬机；4—底盘；5—顶梁；6—压梁；7—桩帽二、液压式静力压桩机液压静力压桩机如图3-7所示，由液压吊装机构、液压夹持、压桩机构（千斤顶）、行走及回转机构、液压及配电系统、配重铁等部分组成。
工作原理是：行走装置是由“横向行走”（短船）、“纵向行走”（长船）和回转机构组成。
把船体当作铺设的轨道，通过横向和纵向液压缸的伸程和回程，使桩机实现步履式的横向和纵向行走，且横向两液压缸，一只伸程而另一只回程，可使桩机实现回转。
桩机利用自身的起重机把预制桩吊入夹持横梁内，夹持液压缸将桩夹紧，压桩液压缸伸程，把桩压入地层中。
伸程完后，夹持液压缸松夹，压桩液压缸回程。
重复上述动作，可实现连续压桩机动作，直到把桩全部压入地层。
图3-7 YZY—160型全液压静力压桩机液压静力压桩机的使用特点为：它与锤击式打桩机、振动式沉桩机相比，无冲击力，可避免桩头被打碎、桩段爆裂，压桩时对桩周土体扰动范围程度较小，可提高桩基施工质量，节约桩身材料，降低工程造价；它无振动，无噪声，无环境污染，适用于人口稠密的城市中施工。
但压桩只限于压垂直桩及软土地基的沉桩施工，具有一定的局限性。
液压式静力压桩机国内已有系列产品。
国产YZY—160型全液压静力压桩机自重78t配重105t，最大压入力1600kN，移动速度4m／min，压桩速度2～3m ／min。
静压桩机选型表
压桩力
平均压桩力
K值选择
如Pc'<250T K取1.3 250T< Pc'<350T K取1.2 Pc'>350T K取1.1
Pc=K×Pc'－－－－－－－－－－－(2)
n
Pc'=2PsAp+0.07Up∑f i l i －－－－－(3) i=1 式中: Pc ------压桩力；
Pc'------平均压桩力；
Ps ------桩端土层的静力触探比贯入阻力；
Ap ------桩的横截面面积； Up ------桩的截面周长；
f i ------第i层土的摩阻力值； l i ------第i层土的厚度；
其中，由于地质情况的复杂性、所选地质参数的平均性、施工后期的挤土效应导致C、Φ值的提高及桩截面的不同，故乘以影响系数K。
f i 值可由各层静力触探指标Ps值进行估算或根据地区经验选定。
影响系数K值在1.1～1.3之间,且主要取决于Ps、Ap值的大小情况,即视Pc'值而定。
一般情况如下:经验值。
