建筑方格网布设方法
本工程建筑方格网采用基线法布设，建筑基线布置于场地中央并与建筑主要轴线平行，建筑基线上的控制点不少于3个，（本工程建筑方格网布置见附图-2），采用工程放样方法根据业主提供的已知控制点初步放样出主轴线点K-0、K-1、K-2，初步测设的主轴线点的点位中误差不应大于5cm。

初步放样出主轴点后将主轴点与已知控制点联测，联测可以采用导线测量、三角测量等方法精确测量出主轴线点的坐标，并进行角度观测，测量主轴线的直线度，同时采用全站仪精确测量主轴线距离。

根据规范规定主轴线测量精度为：
主轴线点点位中误差≤10mm
测角中误差≤2.5 ″
主轴线直线度限差≤180°±5″（中误差≤180°±2.5″）
测距相对中误差≤1/30000
短轴线测设
短轴线的布设，共计布设七条短轴线。

在主轴线上采用全站仪精确测出轴线交点，并将轴线全长误差分配到各短轴线间距上，避免误差累积。

定出轴线交点后在轴线交点上设置经纬仪，根据主轴线方向定出短轴线方向，精确测量短轴线距离定出短轴线端点。

短轴线测设精度要求：
短轴线点点位中误差≤10mm
主轴线与短轴线交角限差≤90°±5″（中误差≤90°±2.5″）
测距相对中误差≤1/20000
测量完成后编制施工场区控制网(方格网)成果图及轴线点坐标作为建筑物控制网布设的首级控制。

3.1.2 施工控制网的布设形式
对于地形起伏较大的山区建筑场地，则可充分扩展原有的 测图控制网，作为施工定位的依据。对于地形较平坦而通视较 困难的建筑场地，可采用导线网。对于地形平坦而面积不大的 建筑小区，常布置一条或几条建筑基线，组成简单的图形，作 为施工测量的依据。对于地形平坦、建筑物多为矩形且布置比 较规则的密集的大型建筑场地，通常采用建筑方格网。总之， 施工控制网的布设形式应与建筑设计总平面的布局相一致。 当施工控制网采用导线网时，若建筑场地大于1km2或重要 工业区，需按一级导线建立，建筑场地小于1km2或一般性建筑 区，可按二、三级导线建立。当施工控制网采用原有测图控制 网时，应进行复测检查，无误后方可使用。
δ=
a β′ 1 δ = (90° − ) ⋅ 如a=b，则： 2 ρ″ 2
a+b
(90 −矩形控制网测量 3.2.1 建筑基线
横向等量调整
【公式推导如下】：过2′点作13连线的平行线1″2′3″，因为 1′、2′、3′点基本在一直线上，δ相对于a、b很小，故可将 1′1″及3′3″看成以2′为圆心，分别以a、b为半径的圆弧。则： ∠1′2′1″+β′+3′2′3″＝180°，即： 化简后即为上述调整量计算公式。 化简后即为上述调整量计算公式。
专为工程建设和工程放样而布设的测量控制网，称为施工控制网。 施工控制网不仅是施工放样的依据，也是工程竣工测量的依据，同时还 是建筑物沉降观测以及将来建筑物改建、扩建的依据。 在工程勘测设计阶段，为测绘地形图而建立的平面和高程控制网，在精 度方面主要考虑满足测图的要求，而没有考虑工程建设的需要；在控制点位的 分布方面主要考虑测图的方便，而没有考虑建筑物的放样需要。因此，原有的 测图控制点，在精度和密度分布方面都难以同时满足测图与施工定位两个方面 的要求。为了保证各类建筑物和构筑物的平面位置及高程位置 平面位置及高程位置能够按设计要 平面位置及高程位置 求，合理精确地标定到实地，互相连成统一的整体，必须在施工之前重新在施 在施 工场地建立统一的平面和高程控制网，以测设各个建筑物和构筑物的位置。 工场地建立统一的平面和高程控制网 建筑施工控制网的建立，同样要遵循“从整体到局部，先控制后碎部” 的测量原则。建立施工控制网，可利用原场地内的平面与高程控制（点）网。 当原场地内的控制（点）网在密度、精度上不能满足施工测量的技术要求时， 应重新建立统一的施工平面控制网和高程控制网。

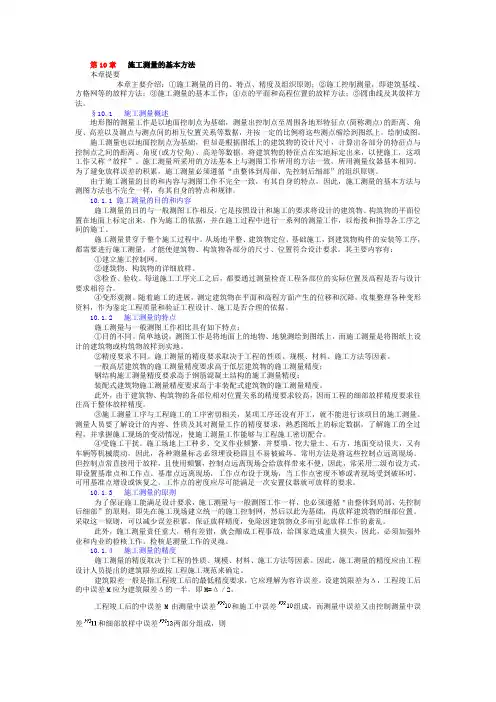

第10章施工测量的基本方法本章提要本章主要介绍：①施工测量的目的、特点、精度及组织原则；②施工控制测量，即建筑基线、方格网等的放样方法；③施工测量的基本工作；④点的平面和高程位置的放样方法；⑤圆曲线及其放样方法。

§10.1 施工测量概述地形图的测量工作是以地面控制点为基础，测量出控制点至周围各地形特征点(简称测点)的距离、角度、高差以及测点与测点间的相互位置关系等数据，并按一定的比例将这些测点缩绘到图纸上，绘制成图。

施工测量也以地面控制点为基础，但却是根据图纸上的建筑物的设计尺寸，计算出各部分的特征点与控制点之间的距离、角度(或方位角)、高差等数据，将建筑物的特征点在实地标定出来，以便施工，这项工作又称“放样”。

施工测量所采用的方法基本上与测图工作所用的方法一致，所用测量仪器基本相同。

为了避免放样误差的积累，施工测量必须遵循“由整体到局部、先控制后细部”的组织原则。

由于施工测量的目的和内容与测图工作不完全一致，有其自身的特点，因此，施工测量的基本方法与测图方法也不完全一样，有其自身的特点和规律。

10.1.1 施工测量的目的和内容施工测量的目的与一般测图工作相反，它是按照设计和施工的要求将设计的建筑物、构筑物的平面位置在地面上标定出来，作为施工的依据，并在施工过程中进行一系列的测量工作，以衔接和指导各工序之间的施工。

施工测量贯穿于整个施工过程中。

从场地平整、建筑物定位、基础施工，到建筑物构件的安装等工序，都需要进行施工测量，才能使建筑物、构筑物各部分的尺寸、位置符合设计要求。

其主要内容有：①建立施工控制网。

②建筑物、构筑物的详细放样。

③检查、验收。

每道施工工序完工之后，都要通过测量检查工程各部位的实际位置及高程是否与设计要求相符合。

④变形观测。

随着施工的进展，测定建筑物在平面和高程方面产生的位移和沉降，收集整理各种变形资料，作为鉴定工程质量和验证工程设计、施工是否合理的依据。

10.1.2 施工测量的特点施工测量与一般测图工作相比具有如下特点：①目的不同。

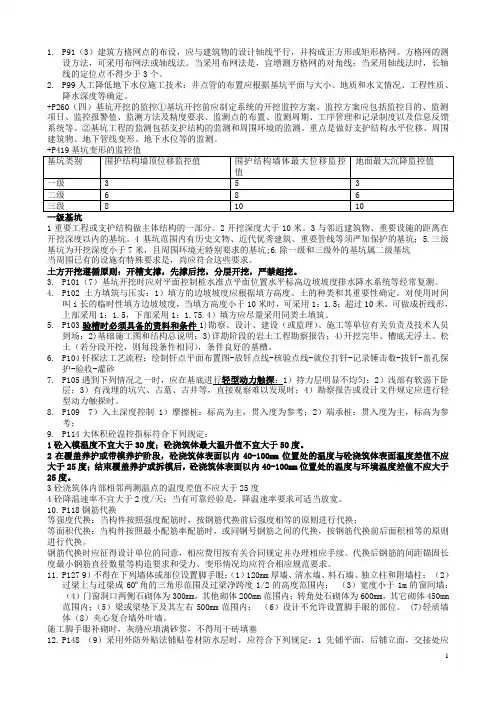

1.P91（3）建筑方格网点的布设，应与建筑物的设计轴线平行，并构成正方形或矩形格网。

方格网的测设方法，可采用布网法或轴线法。

当采用布网法是，宜增测方格网的对角线；当采用轴线法时，长轴线的定位点不得少于3个。

2.P99人工降低地下水位施工技术：井点管的布置应根据基坑平面与大小、地质和水文情况、工程性质、降水深度等确定。

+P260（四）基坑开挖的监控①基坑开挖前应制定系统的开挖监控方案，监控方案应包括监控目的、监测项日、监控报警值、监测方法及精度要求、监测点的布置、监测周期、工序管理和记录制度以及信息反馈系统等。

②基坑工程的监测包括支护结构的监测和周围环境的监测。

重点是做好支护结构水平位移、周围建筑物、地下管线变形、地下水位等的监测。

1重要工程或支护结构做主体结构的一部分。

2开挖深度大于10米。

3与邻近建筑物、重要设施的距离在开挖深度以内的基坑。

4基坑范围内有历史文物、近代优秀建筑、重要管线等须严加保护的基坑；5.三级基坑为开挖深度小于7米，且周围环境无特别要求的基坑;6.除一级和三级外的基坑属二级基坑当周围已有的设施有特殊要求是，尚应符合这些要求。

土方开挖遵循原则：开槽支撑，先撑后挖，分层开挖，严禁超挖。

3.P101（7）基坑开挖时应对平面控制桩水准点平面位置水平标高边坡坡度排水降水系统等经常复测。

4.P102 土方填筑与压实：1）填方的边坡坡度应根据填方高度、土的种类和其重要性确定。

对使用时间叫i长的临时性填方边坡坡度，当填方高度小于10米时，可采用1：1.5；超过10米，可做成折线形，上部采用1：1.5，下部采用1：1.75.4）填方应尽量采用同类土填筑。

5.P103验槽时必须具备的资料和条件1)勘察、设计、建设（或监理）、施工等单位有关负责及技术人员到场；2)基础施工图和结构总说明；3)详勘阶段的岩土工程勘察报告；4)开挖完毕、槽底无浮土、松土（若分段开挖，则每段条件相同），条件良好的基槽。
