格力模块式风冷冷(热)水机组控制系统指南

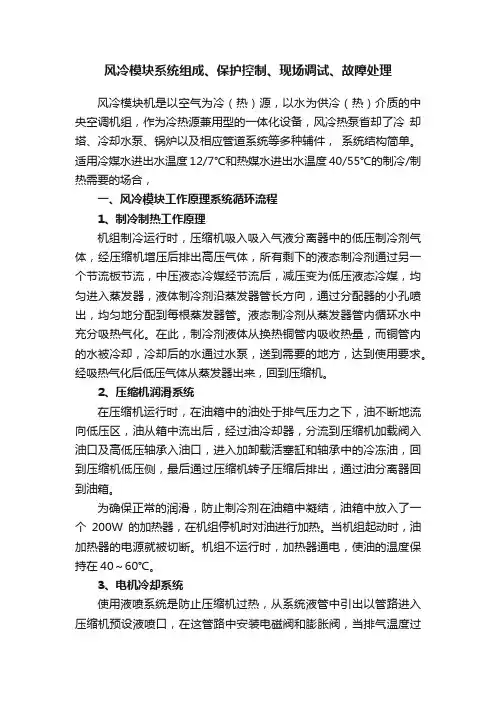

风冷模块系统组成、保护控制、现场调试、故障处理风冷模块机是以空气为冷（热）源，以水为供冷（热）介质的中央空调机组，作为冷热源兼用型的一体化设备，风冷热泵省却了冷却塔、冷却水泵、锅炉以及相应管道系统等多种辅件，系统结构简单。

适用冷媒水进出水温度12/7℃和热媒水进出水温度40/55℃的制冷/制热需要的场合，一、风冷模块工作原理系统循环流程1、制冷制热工作原理机组制冷运行时，压缩机吸入吸入气液分离器中的低压制冷剂气体，经压缩机增压后排出高压气体，所有剩下的液态制冷剂通过另一个节流板节流，中压液态冷媒经节流后，减压变为低压液态冷媒，均匀进入蒸发器，液体制冷剂沿蒸发器管长方向，通过分配器的小孔喷出，均匀地分配到每根蒸发器管。

液态制冷剂从蒸发器管内循环水中充分吸热气化。

在此，制冷剂液体从换热铜管内吸收热量，而铜管内的水被冷却，冷却后的水通过水泵，送到需要的地方，达到使用要求。

经吸热气化后低压气体从蒸发器出来，回到压缩机。

2、压缩机润滑系统在压缩机运行时，在油箱中的油处于排气压力之下，油不断地流向低压区，油从箱中流出后，经过油冷却器，分流到压缩机加载阀入油口及高低压轴承入油口，进入加卸载活塞缸和轴承中的冷冻油，回到压缩机低压侧，最后通过压缩机转子压缩后排出，通过油分离器回到油箱。

为确保正常的润滑，防止制冷剂在油箱中凝结，油箱中放入了一个200W的加热器，在机组停机时对油进行加热。

当机组起动时，油加热器的电源就被切断。

机组不运行时，加热器通电，使油的温度保持在40～60℃。

3、电机冷却系统使用液喷系统是防止压缩机过热，从系统液管中引出以管路进入压缩机预设液喷口，在这管路中安装电磁阀和膨胀阀，当排气温度过高时电磁阀打开，液态制冷流经膨胀阀，节流后进入压缩机，吸收电机的热量后汽化，确保压缩机安全、稳定地运行。

4、机组保护和控制•电流过载保护：电流过高保护用以避免运行过程中电机电流过载损坏压缩机电机。

压缩机电机电流连续被监测并受一个限制功能的控制，以防止出现过电流而造成损坏压缩机电机的情况。

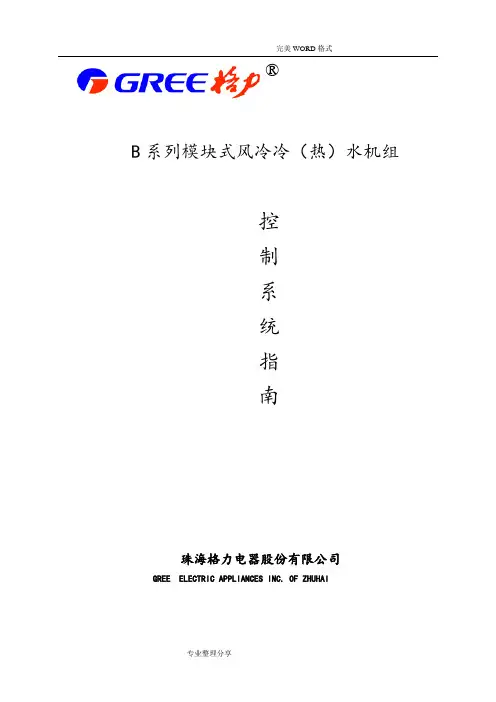

B 系列模块式风冷冷（热）水机组控制系统指南珠海格力电器股份有限公司GREE ELECTRIC APPLIANCES INC. OF ZHUHAI 目 录● 系统简介 (1)● 控制对象 (1)● 电源控制柜 (1)● 机组接线 (2)● 机组调试及试运行 (2)● 机组开、关机 (4)● 显示板概述………………………………………………………………….………..5 ● 显示板控制面板………………………………………………………………………5®●显示板操作说明 (6)1．机组的开/关 (6)2．默认主页菜单 (6)3．主控制菜单 (6)3．1用户设置 (7)3．2模块查看 (8)3．3参数设定 (10)3．4版本信息 (11)●菜单结构（不带远程接口） (11)●菜单结构（带远程接口） (12)●显示板拨码开关的设置（带远程接口） (12)●附图一主模块与子模块之间的联网方法和接线示意图 (13)●附图二机组电控柜接线原理图 (14)●附图三机组电源控制柜元器件布局示意图 (15)●系统简介模块式风冷冷（热）水机组的控制系统，是由一个主模块控制器和最多七个子模块控制器通过联网组成，机组在主模块控制器的统一控制下，实现智能化控制与管理，具有以下几个特点：1.高可靠性的硬件资源，保证控制系统长期可靠地正常运行；2.模块化组态形式，适应不同用户多种形式使用；3.智能化控制软件，实现机组最优节能运行；4.齐全、快速的故障自诊断功能，保护机组安全运转；5.简便、实用的全中文操作界面，方便用户日常使用与维护；6.功能强大，能控制水泵、辅助电加热，冬天时具备自动防冷水冻结功能。

7.显示板可进行远程控制。

●控制对象模块式控制系统的控制对象是一至八台冷（热）水机组模块。

每个模块控制器控制对象包括：二台压缩机、二个四通阀（热泵）、二台冷凝风机；主模块控制器还可控制一台水泵和两个辅助电加热器。

注：控制水泵和辅助电加热器的交流接触器用户自备，控制器只提供水泵和辅助电加热器的控制信号输出（~220V）。

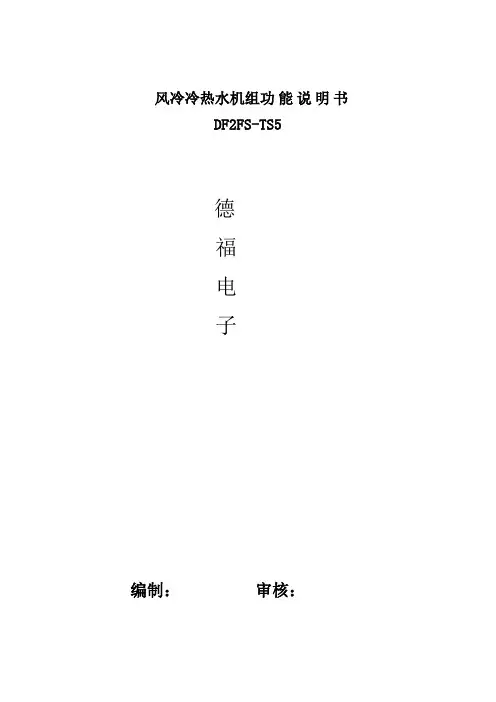

风冷冷热水机组功能说明书DF2FS-TS5德福电子编制：审核：一．概述DF2FS-TS5控制器适用于风冷式冷（热）水机组，可以控制单台或2台压缩机。

控制器由室外主板和室内线控器组成，并有风盘联动接口。

二．主要技术参数1﹑使用条件□运行电压： AC220V±10％□运行环境温度： -20～+55℃□储存温度： -35～+85℃2﹑温度控制精度： 1℃3﹑控制器符合□ GB4706．1-1988《家用和类似用途电器的安全第一部分：通用要求》□ GB4706．32-1996《家用和类似用途电器的安全热泵﹑空调器和除湿机的特殊要求》□GB18430．1-2001《蒸汽压缩机循环冷水（热泵）机组工商业用和类似用途的冷水（热泵）机组》□GB18430．2-2001《蒸汽压缩机循环冷水（热泵）机组户用和类似用途的冷水（热泵）机组》□抗干扰度符合GB4343．2-1999□印刷电路板符合GB4588．1和GB4588．2的规定三．控制器功能1、制冷运行2、制热运行3、可显示回水温度及设置温度，具有查询功能4、掉电自动记忆各种参数5、压缩机均衡运行及分时启动6、三相缺相，逆相保护7、具有完善的保护功能及显示8、LED背光（可选配）9、具有风盘联动接口10、选用摩托罗拉高性能芯片,抗干扰性能达到最好11、具有定时开关12、具有催款功能四． 面板操作室内线控器面板如图一1﹑开关机□ 按“运转/停止”键，机组开机，指示灯亮； □ 再按“运转/停止”键，机组关闭，指示灯灭。

□ 开机，关机均存储数据。

2﹑模式转换□ 按“模式”键，选择所需的模式,“制冷”“制热”模式 □ “制冷” 模式显示雪花符号 □ “制热” 模式显示太阳符号3﹑定时开关机(1) 设置〖b7〗设置为0时是组合定时（设置请参阅下面设置章节） □ 开机状态下，按“定时”键，定时关机； □ 关机状态下，按“定时”键，定时开机； □ 按“定时”键后，小时时间闪显； □ 按“时间▽△”键，调整小时定时时间运转/停止定时时间 △ △ ▽查询模式 温度 设置 ▽110m m120mm□再按“定时”键后，分钟时间闪显；□按“时间▽△”键，调整分钟定时时间□再按“定时”键，定时设定完成□再按“定时”键，则取消定时(2)设置〖b7〗设置为1时是循环定时□按“定时”键后，小时时间闪显，开始设定定时开时间；□按“时间▽△”键，调整小时定时开时间□再按“定时”键后，分钟时间闪显；□按“时间▽△”键，调整分钟定时开时间□再按“定时”键，小时时间闪显，定时开时间设定完毕，开始设定定时关时间；□按“时间▽△”键，调整小时定时关时间□再按“定时”键后，分钟时间闪显；□按“时间▽△”键，调整分钟定时关时间□按“定时”键，定时关时间设定完成(3)时钟设定□按住“定时”键5秒键后，小时时间闪显，进入时钟设定状态；□按“时间▽△”键，调整小时时钟□再按“定时”键后，分钟时间闪显；□按“时间▽△”键，调整分钟时钟□再按“定时”键，时钟设定完成4﹑查询□循环定时（〖b7〗设置为1）时，按“查询”键可显示实时时间。

七天商务宾馆中央空调方案书山东格力中央空调工程有限公司前言首先感谢您对格力空调产品的信任与支持！对于此项目，我们推荐采用了无污染、低运行成本的格力MB系列模块式风冷冷热水机组，根据我公司产品自有的特点，在方案的设计思路上进行了优化处理。

我们认为在本项目中格力公司具有多方面的优势：1、品牌优势：经过数年的努力，格力空调在全国乃至世界都已家喻户晓，产品质量及稳定性更是深入人心。

2、技术优势：首先格力产品技术优势，格力具有世界先进的研发设施及经验丰富，专业的研发团队。

充分发挥了自主创新的技术优势，其次设计优势：珠海格力有“国家节能环保制冷设备工程技术研究中心”能够为我们提供专业，经济的设计方案。

3、质量优势：格力空调具有国际一流的实验室，而且对出厂的每一台机组都进行全方位的检测（即全检）4、售后服务优势:遍布全国的售后服务网络完全可以为客户提供及时安心便捷的服务，同时贵司作为格力重大客户服务对象，我们针对该项目设立独立的配件库，以便提供更加便捷的服务。

5、方案优势：由于本项目主要用途为客房、餐厅、卫生间、办公室等，综合考虑舒适性空调的要求，结合格力产品自身特点和济宁地区气候特点，我们推荐如下空调系统方案：模块式风冷冷热水机组加卧式暗装风机盘管方案。

格力空调一直致力于“节能、环保、绿色、安全”的时代环保主题，并努力为用户提供健康舒适的工作、学习、休闲、娱乐环境和稳定高效的生产环境，愿我们携手为项目的成功而努力！山东格力中央空调工程有限公司目录前言 (1)一、设计依据 (3)二、主要参考数据 (4)三、空调系统设计 (5)3.1 项目概况 (5)3.2 方案设计 (5)3.3设备选择 (6)3.4凝结水系统的布置 (7)3.5空调水系统说明 (7)3.6秉承格力多年来的质量理念 (7)3.7消声与减振 (8)3.8空调系统的维护 (8)四、报价表 (9)1、格力模块式风冷冷热水机组报价表 (9)五、格力模块式风冷冷热水机组和满液式螺杆机组说明 (11)1、格力模块式风冷冷热水机组性能说明 (11)2、格力模块式风冷冷热水机组参数说明 (16)六、技术服务和培训 (17)一）、售后服务的承诺、内容及措施 (17)二）、技术培训计划 (20)七、生产厂家简介及样板工程 (21)1、发展历程 (21)2、技术、管理和营销创新 (21)3、企业荣誉 (22)4、走向世界 (23)5、样板工程 (24)一、设计依据1 、贵单位提供的建筑平面图2 、☆《采暖空调制冷手册》(机械工业出版社)☆《空气调节设计手册》(中国建筑工业出版社1999)☆《建筑电气工程设计手册》(中国建筑工业出版社1999)☆《采暖通风与空气调节设计规范》（GBJ19-87,2001年版）☆《建筑电气工程施工质量验收规范》(GB50303-2002)☆《通风与空调工程施工质量检验规范》(GB50243-2002)☆格力模块式风冷冷（热）水机组样本及设计手册☆业主的中央空调设计参数要求3 、中央空调的设计制造符合GB/T7725-1996，JB/T 4283-91标准安全要求符合JB 9063-1999噪声指数依据GB9068-88附录C制冷量按GB/T18430.2-2001标准之规定；4 、施工竣工验收标准按《通风与空调工程施工验收规范》（GB50243-2002）二、主要参考数据1）、舒适性中央空调室内设计温湿度及风速选择季节温度℃相对湿度℅风速m/s 夏季26±2 40～65 <0.3 冬季18±2 40～60 <0.2 2）、中央空调室外空气设计参数夏季冬季大气压力（hPa）1001 1022.6空调室外计算干球温度（℃）34.7 -12空调室外计算湿球温度（℃）26.6室外平均风速（m/s） 2.3 3.8三、空调系统设计3.1 项目概况该工程为七天商务宾馆中央空调系统工程，本次空调设计范围为客房、餐厅、办公室等，使用地点为济宁。

风冷模块机组功能说明书1.0概述DFSS-5MK控制器适用于水源冷（热）水机组，可以控制单台或6压缩机，控制器由室外主板和室内线控器组成，并有风盘联动接口。

2.0主要技术参数2.1使用条件运行电压： AC220V±10％；运行环境温度： -20～+55℃；储存温度： -35～+85℃；湿度要求： 0～95％RH2.2温度控制精度： 1℃2.3控制器符合□ GB4706．1-1988《家用和类似用途电器的安全第一部分：通用要求》□ GB4706．32-1996《家用和类似用途电器的安全热泵﹑空调器和除湿机的特殊要求》□GB18430．1-2001《蒸汽压缩机循环冷水（热泵）机组工商业用和类似用途的冷水（热泵）机组》□GB18430．2-2001《蒸汽压缩机循环冷水（热泵）机组户用和类似用途的冷水（热泵）机组》□抗干扰度符合GB4343．2-1999□印刷电路板符合GB4588．1和GB4588．2的规定3.0控制器功能制冷运行制热运行可显示回水温度及设置温度，具有查询功能掉电自动记忆各种参数压缩机均衡运行及分时启动三相缺相，逆相保护具有完善的保护功能及显示具有风盘联动接口选用摩托罗拉高性能芯片,抗干扰性能达到最好具有定时开关机功能4.0面板操作室内线控器面板如图一4.1.开关机按“运转/停止”键，机组开机，指示灯亮；再按“运转/停止”键，机组关闭，指示灯灭。

开机，关机均存储数据。

4.2.模式转换按“模式”键，选择所需的模式,“制冷”“制热”模式“制冷”模式显示雪花符号“制热”模式显示太阳符号(默认在关机状态下才可转换模式)4.3.定时开关机设置〖b7〗设置为0时是组合定时（设置请参阅下面设置章节）开机状态下，按“定时”键，定时关机；关机状态下，按“定时”键，定时开机；按“定时”键后，小时时间闪显；按“时间▽△”键，调整小时定时时间再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟定时时间再按“定时”键，定时设定完成再按“定时”键，则取消定时设置〖b7〗设置为1时是循环定时按“定时”键后，小时时间闪显，开始设定定时开时间；按“时间▽△”键，调整小时定时开时间再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟定时开时间再按“定时”键，小时时间闪显，定时开时间设定完毕，开始设定定时关时间；按“时间▽△”键，调整小时定时关时间再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟定时关时间按“定时”键，定时关时间设定完成4.4.时钟设定按住“定时”键5秒键后，小时时间闪显，进入时钟设定状态；按“时间▽△”键，调整小时时钟再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟时钟再按“定时”键，时钟设定完成4.5.查询循环定时（〖b7〗设置为1）时，按“查询”键可显示实时时间。

格力模块风冷冷水机组控制系统指南一、基本工作原理格力模块风冷冷水机组采用了冷水循环制冷的方式，主要由压缩机、冷凝器、膨胀阀和蒸发器等组成。

当室内温度过高时，控制系统会自动启动机组，将冷却水泵抽水并送入蒸发器进行冷却，然后再将冷却后的空气通过风扇吹入室内，达到降温的效果。

二、控制系统的主要组成格力模块风冷冷水机组的控制系统主要由控制器、传感器、执行器和人机界面组成。

其中，控制器负责控制和保护整个机组的运行，传感器用于感知室内外环境参数，执行器控制机组的各个部件工作，而人机界面则是用户与机组进行交互的界面。

三、控制系统的操作流程1.启动机组：将机组的电源接通后，按下启动按钮即可完成机组的启动。

在启动过程中，控制器会进行自检和故障检测，确保机组的正常运行。

2.设置工作模式：通过人机界面，用户可以选择机组的工作模式，包括制冷模式、供冷模式、自动模式等。

根据实际需要进行选择，并通过调节温度设定值进行调整。

3.监控运行状态：通过人机界面可以实时监控机组的运行状态，包括压缩机工作状态、冷却水泵运行状态、传感器的实时数据等。

如发现异常情况，可以及时采取措施进行处理。

4.设置定时开关机：控制系统一般都具备定时开关机的功能，可以根据实际需要设置机组的开关机时间。

这样可以避免不必要的电能浪费。

6.关机和保养：当不需要使用机组时，可以通过人机界面进行关机操作。

同时还需要按照指导手册进行机组的定期保养，包括清洗过滤器、检查冷却水泵的润滑油等。

四、注意事项1.在操作机组之前，需要注意正确接通电源，确保机组的正常运行。

2.在操作人机界面时，注意遵循指导手册中的提示进行操作，避免误操作导致机组故障。

3.定期对机组进行保养和清洁，确保机组的良好运行状态。

5.使用机组时，要避免在机组附近堆放杂物，以确保机组的正常通风和散热。

模块化风冷热泵冷水机组技术说明书4、工作原理及系统构成4．1工作原理LSRFMI I I／LSFMI I I模块化风冷热泵冷水机组利用空气中低品位热量，借助压缩机系统，通过消耗部分电能，冬季将空气中的低品位热量‘‘取”出来，向室内供热；夏季把室内热量释放到空气中去，实现空调的目的；制冷原理：压缩机排出的高温高压的制冷剂气体进入风冷换热器中，通过与冷却介质空气的热交换，成为高压制冷剂液体经过过滤器通过膨胀阀的节流成为低温低压的制冷剂汽液混合物进入水冷桶式换热器，通过与冷冻水的热交换，吸收冷冻水的热量成为低温低压的制冷剂气体吸入压缩机，冷冻水由于放热温度降低向外界提供冷量。

制热原理：压缩机排出的高温高压的制冷剂气体进入水冷换热器中，通过与冷冻水的热交换，成为高压制冷剂液体经过过滤器通过膨胀阀的节流成为低温低压的制冷剂汽液混合物进入风冷换热器，吸收空气的热量成为低温低压的制冷剂气体吸入压缩机，冷冻水由于吸热温度升高向外界提供热量。

4．2系统构成模块化风冷热泵冷水机组系统原理图如下图所示，机组由全封闭涡旋压缩机、四通阀、风冷簇热器、单向阀、干燥过滤器、贮液器、膨胀阀、桶式换热器及保护装置等组成。

夏季运行时，制冷剂循环路线为：压缩机—四通阀—风冷换热器—贮液器—干燥过滤器—膨胀阀一桶式换热器—四通阀一压缩机；冬季运行时，经四通阀切换，制冷剂路线为：压缩机—四通阀—桶式换热器一贮液器—膨胀阀—风冷换热器—四通阀——压缩机4．2．1制冷系统4．2．1．1压缩机压缩机是制冷系统的心脏，通过压缩机的压缩作用，才能实现低品位能量向高品位能量的转换。

压缩机的效率直接决定了制冷系统能效比的高低。

LSRFMIII／LSFMIII系列模块化风冷热泵冷水机组每个模块单元配置二台至四台法国美优乐全封闭涡旋式压缩机。

电机为两极，50HZ，电压380V。

压缩机内设置有消声减震装置，压缩机底脚有橡胶减振器。

美优乐全封闭涡旋压缩机本身就具有很好的保护装置，而模块机组及其监控系统又对压缩机设有多种保护如；电机过热和过电流保护，高低压超限保护以及压缩机过载和缺相保护，为其提供了双重的保护。

C目录一、 安全注意事项 --------------------------------------------------------------2二、 适用范围及特点 -----------------------------------------------------------3三、 产品及主要部件介绍 -----------------------------------------------------4四、 型号说明、技术参数及外形尺寸 ---------------------------------------51、 型号说明 ---------------------------------------------------------------52、 技术参数及外形尺寸---------------------------------------------5五、 安装与调试 ----------------------------------------------------------------141、 安装基础图 ----------------------------------------------------------142、 机组的安装 ----------------------------------------------------------143、 水系统的安装 --------------------------------------------------------164、 电气安装 -------------------------------------------------------------215、 开机调试 ------------------------------------------------------------27六、 维护保养 ----------------------------------------------------------------28七、 故障分析与维修 --------------------------------------------------------29八、 售后服务 ------------------------------------------------------------------30九、 配件的安装说明 --------------------------------------------------------31十、 常年制冷机组说明--------------------------------------------------------35对于不同系列型号的机组，冷媒种类与冲注量可能不一样，必须依据铭牌为准，按照说明书正确操作维护！F 系列性能参数表型号TCA 201FH 202FH 203FH 204FH 205FH 206FH 207FH 208FH 209FH 210FH 211FH 212FH 名义制冷量 kW 66 132 198 264330396462 528 594 660 726 792名义制热量 kW 75 150 225 300375450525 600 675 750 825 900电源380V/3N~/50Hz 类型 高效率板式换热器水流量 m3/h 11.4 22.8 34.1 45.556.968.379.791.0102.4 113.8 125.2136.6水压降 KPa 96 103 109 115120125130 135 140 145 150 155蒸发器 进出水管径 DN DN40内螺纹活结运行方式 全自动微电脑控制运行或手动运行类型 全封闭涡旋式压缩机 额定功率(kW) 21 42 63 84 105126147 168 189 210 231 252压缩机 数量 台 2 4 6 8 10 12 14 16 18 20 22 24类型 轴流低噪音大叶轮风量 m3/h 24000 48000 72000 96000120000144000168000192000216000 240000 264000288000数量 台 24 6 8 10 12 14 16 18 20 22 24 风机 输入功率 k W 1.5 3.04.56.07.59.010.5 12.013.515.0 16.518.0类型 R22制冷剂 充注量 kg 18 36547290 108126144 162180198216长 mm 2206 宽 mm 1030 2060 3090 412051506180721082409270 10300 1133012360外形尺寸 高mm 2063机组重量 kg 740 1480 2220 296037004440518059206660 7400 81408880机组运行重量 kg 7991598 2397 319739964795559463937193 7992 87919590可选辅助电加热kW 151825273236404550546372备注：1、 名义制冷运行工况：进水温度12℃，出水温度7℃，室外温度35℃2、 名义制热运行工况：进水温度40℃，出水温度45℃，室外温度7℃3、 在实际使用中冷热量应考虑机组安装后系统管路、水泵、阀门、污垢等损失6%左右4、 规格参数如因产品改良而更改，恕不另行通知5、 机组每个模块的进出水管管径都是DN40，预留内螺纹活接软连接。

精心整理B系列模块式风冷冷（热）水机组控制系统指南珠海格力电器股份有限公司GREEELECTRICAPPLIANCESINC.OFZHUHAI目录●系统简介 (1)●控制对象 (1)●电源控制柜 (1)●机组接线 (2)●机组调试及试运行 (2)●机组开、关机 (4)●显示板概述 (5)●显示板控制面板 (5)●显示板操作说明 (6)1．机组的开/关 (6)2．默认主页菜单 (6)精心整理3．主控制菜单 (6)3．1用户设置 (7)3．2模块查看 (8)3．3参数设定 (10)3．4版本信息 (11)●菜单结构（不带远程接口） (11)●菜单结构（带远程接口） (12)●显示板拨码开关的设置（带远程接口） (12)●●●●系统简介模块式风冷冷（热）水机组的控制系统，是由一个主模块控制器和最多七个子模块控制器通过联网组成，机组在主模块控制器的统一控制下，实现智能化控制与管理，具有以下几个特点：1.高可靠性的硬件资源，保证控制系统长期可靠地正常运行；2.模块化组态形式，适应不同用户多种形式使用；3.智能化控制软件，实现机组最优节能运行；的功能。

控制水泵与辅助电加热器的交流接触器用户自备，并安装在电源控制柜中，其控制信号由主模块控制器提供。

为保证机组、水泵及辅助电加热器安全可靠地运行，格力公司生产的电源控制柜作为选配件，用户在订购机组时可另行订购。

电控柜参见附图三。

机组电源控制柜操作方法：先合上电源控制柜中总三相空气开关Q，再分别合上每个模块机组的分电源开关Q1……Q8，机组即已通电。

●机组接线动力线的连接：本机组在动力线的连接上要求相序必须一致。

联网控制线的连接：将两端都带插头的四芯联网通讯线（机组随机附件）依次插入主、子控制器的X2、X3插口，每个模块机组控制器间就可实现相互通信，每个控制器的信息，就可通过主模块的显示板进行操作和显示，方便进行统一管理。

警告：在水系统未调整好以前，禁止通过主机来开水泵。
