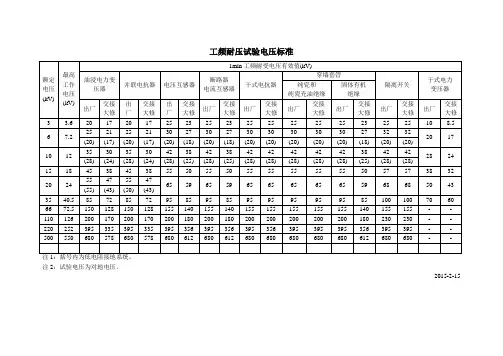

工频耐压试验电压标准

工频耐压试验装置标准
工频耐压试验装置是一种常用的电力设备测试设备，用于测试设备在高频电压下的耐压性能。

为了确保测试结果的准确性和可靠性，本标准规定了工频耐压试验装置的技术要求和测试方法。

一、技术要求
1、额定工作电压：220V或380V。

2、测试电源频率：50Hz。

3、测试电压范围：0-200kV。

4、输出电流：≥5mA。

5、输出功率：≥2kVA。

6、测试电压波形：正弦波或类正弦波。

7、测试电压调整精度：≤±2%。

8、测试电压稳定性：≤±1%。

9、测试时间范围：0-999s可调。

10、测试电压上升时间：≤1s。

11、工作温度范围：-10℃~+40℃。

12、工作湿度范围：≤85%RH。

二、测试方法
1、测试前应进行设备校验，确保设备正常工作。

2、将被测设备接入测试装置，设备输出端接地。

3、按照设计要求设置测试电压、时间和波形等参数。

4、启动测试装置，进行耐压试验。

测试结束后，记录测试结果。

5、测试结束后，按照操作要求对测试装置进行清洁和维护。

本标准的实施，有助于保障电力设备的安全运行，保障人身财产安全。

测试单位在进行工频耐压试验时，应按照本标准的要求进行测试，确保测试结果的准确性和可靠性。

35kv工频耐压试验标准一、试验电压标准在35kv工频耐压试验中，试验电压应当达到标准要求的数值。

一般情况下，试验电压为35kv，持续时间为1分钟。

在特殊情况下，如气温较低时，试验电压可适当降低，但不应低于25kv。

二、试验频率标准工频耐压试验的频率应当符合标准要求。

通常情况下，工频耐压试验的频率为50hz，这是电网系统的常用频率。

在特殊情况下，如需要进行容性负载试验时，可以采用移相器等设备将试验频率调整为60hz。

三、试验时间标准工频耐压试验的时间应当符合标准要求。

一般情况下，试验时间为1分钟，这是为了模拟实际运行情况而设定的时间。

在特殊情况下，如需要进行更长时间的试验时，应当采取相应的安全措施并严格遵守试验时间规定。

四、试验设备标准工频耐压试验所使用的设备应当符合标准要求。

一般包括变压器、高压开关、电容器、电抗器、绝缘子等设备。

在选择试验设备时，应当考虑设备的容量、电压等级、精度等因素，以确保试验结果的准确性和可靠性。

五、试验安全标准在进行工频耐压试验时，应当严格遵守安全规定并采取相应的安全措施。

首先，应当设置安全隔离带和警示标志，并确保试验区域无人员和设备；其次，应当配备专业的试验人员和安全设备，如绝缘手套、绝缘靴、放电棒等；最后，在试验过程中应当密切关注设备的运行情况，发现异常情况及时进行处理。

六、试验操作标准在进行工频耐压试验时，应当按照规定的操作流程进行。

首先，应当检查试验设备是否连接正确、完好无损；其次，应当按照规定的电压等级和时间进行试验操作；最后，在试验结束后应当及时将试验设备断电并清理现场。

七、试验结果判定标准工频耐压试验结果的判定应当根据实际情况而定。

一般情况下，如果试品未发生闪络或击穿等现象，且试验后检查设备无明显损伤和异常现象，则认为试验合格。

但是，在特殊情况下，如试品出现放电现象或设备损伤时，应当根据具体情况进行处理或重新进行试验。

35kv工频耐压试验标准一、引言工频耐压试验是电力设备安装和运行过程中必不可少的一项工作，它对电力设备的绝缘性能进行了全面和准确的评估，确保设备在高电压下运行时能够安全可靠地工作。

本文将详细介绍35kv工频耐压试验的标准要求，以及测试过程中需要注意的事项。

二、测试对象35kv工频耐压试验适用于各类电力设备，包括但不限于变压器、断路器、绝缘子等。

测试时应保证设备处于正常使用环境，并且已完成所有安装和接地工作。

三、标准要求1. 电压水平：测试电压应按照设备的额定电压选取，通常为额定电压加上10%。

2. 试验时间：设备工频耐压试验的试验时间应满足以下要求：a. 变压器：不小于60秒；b. 断路器：不小于30秒；c. 绝缘子：按照相关产品标准确定。

3. 试验波形：试验波形应为正弦波。

4. 试验电流：对于不同的设备类型，试验电流的要求不同，具体应按照相关标准执行。

四、测试过程1. 设备准备：在进行35kv工频耐压试验前，应确保设备正常运行，并对其进行必要的预处理工作，如除尘、清洗等。

2. 试验接线：按照设备的接线示意图，正确接线并进行绝缘处理，确保试验过程中不会发生漏电事故。

3. 试验设置：根据设备类型和试验要求，设置好试验电压、试验时间以及试验波形，并进行试验前的检查和确认。

4. 试验操作：将试验电压逐渐升高到设定值，并保持一段时间，观察设备的绝缘状况和试验过程中是否出现异常情况。

5. 结果判定：根据设备的试验结果，结合相关标准要求，判断设备的耐压性能是否合格，并做相应的记录和处理。

五、注意事项1. 安全第一：在进行35kv工频耐压试验时，必须严格遵守相关的安全操作规程，确保操作人员的人身安全。

2. 设备保护：在试验过程中，应注意设备的绝缘状况，如发现绝缘击穿或绝缘老化等情况，应立即停止试验并进行必要的维修或更换。

3. 数据准确性：试验过程中应确保测量数据的准确性，使用符合要求的测试仪器和设备，并按照标准的要求进行记录和保存。

10kv工频耐压试验标准10kV工频耐压试验标准1. 引言本标准规定了10kV工频耐压试验的技术要求和试验方法，旨在确保电气设备在额定电压及其额定绝缘水平下能够正常运行，具备较高的电气安全性能。

2. 试验范围本标准适用于额定电压10kV的电气设备，如变压器、隔离开关、高压开关设备等。

3. 试验基本要求3.1. 试验电压及试验时间试验电压应为设备的额定电压，试验时间应符合设备的设计要求或相关规范的要求。

3.2. 试验环境条件试验应在室温下进行，温度范围应为20°C±5°C。

3.3. 试验装置试验装置应包括稳定电源、电压表、电流表和记录仪等。

3.4. 试验对象试验对象应为完整设备或代表设备的样品，样品应具有代表性。

4. 试验项目及要求4.1. 额定电压下的耐压试验4.1.1. 极性耐压试验将试验电压施加在设备的极性焊点（对于变压器为高压绕组和低压绕组），电压持续时间为1分钟，试验电流不得超过额定电流的10%。

试验后设备不得有击穿、漏电等异常现象。

4.1.2. 线间耐压试验将试验电压施加在设备的不同线间（对于变压器为高压绕组与低压绕组之间），电压持续时间为1分钟，试验电流不得超过额定电流的10%。

试验后设备不得有击穿、漏电等异常现象。

4.1.3. 地耐压试验将试验电压施加在设备的绝缘外壳和地之间，电压持续时间为1分钟，试验电流不得超过额定电流的10%。

试验后设备不得有击穿、漏电等异常现象。

4.2. 额定电压之外的耐压试验4.2.1. 超高电压试验超高电压试验可根据设备的设计要求或相关规范进行，通常电压为额定电压的1.5倍，试验持续时间为1分钟，试验电流不得超过额定电流的10%。

试验后设备不得有击穿、漏电等异常现象。

4.2.2. 系统频率电弧试验系统频率电弧试验可根据设备的设计要求或相关规范进行，通常电压为额定电压的2倍，试验持续时间为1分钟，试验电流不得超过额定电流的10%。
