工频耐压试验电压标准

、出厂试验7.1主回路的绝缘试验1)出厂工频耐压试验参数2）、工频耐压试验接线图a） K/T柜耐压试验接线图表1 主回路工频耐压施加部位FF外壳外壳a b ca b cA B C A B C附录 1 主回路工频耐压施加部位图 1图 2Bb AaCcF图 1FAaBbCc相间图 1相对地接地于电压施加于开关状态试验状态隔离断口图 2abcFABC B）V柜耐压试验接线图F外壳a b cA B C断路器隔离开关ABC abcF图 4隔离断口表1 主回路工频耐压施加部位F外壳a b cA B C附录 1 主回路工频耐压施加部位图 3图4相对地图 3相间AaBbCc F图 3AaCcFBb接地于电压施加于开关状态试验状态(备注：图中A、B、C为开关设备的进线端,a、b、c为开关设备的出线端,F为开关设备的外壳、柜体。

)3)、开关柜现场安装后的耐压试验规定对现场安装后的设备进行工频耐压试验，工频试验电压值只耐受80%的全值工频试验电压值。

（现场工频耐压值=出厂工频试验电压值×80%）4)开关柜工频耐压注意事项a、试验前应对产品的绝缘部件进行有效清洁。

b、试验前对套管应使用非屏蔽电缆靴或非屏蔽绝缘帽进行绝缘，使用屏蔽型电缆靴对套管进行绝缘的，应注意试验电压进线端的绝缘必须完好后方能试验。

c、对开关柜产品进行全值断口工频耐压试验时，整个产品必须与大地绝缘良好。

d、试验前对传感器、带电显示器、避雷器、互感器等元件应保证良好接地，防止击穿。

工频耐压试验标准工频耐压试验是指在额定频率下，电气设备能够承受的最大电压值。

这是一项非常重要的测试，因为在实际使用中，电气设备需要能够承受一定的电压波动和冲击，以确保设备的安全和可靠运行。

因此，制定和遵守相应的工频耐压试验标准对于保障电气设备的质量和安全性至关重要。

首先，工频耐压试验标准需要明确设备的额定电压和额定频率。

在进行测试时，需要根据设备的额定电压和频率来确定测试的电压值和频率范围。

这样可以确保测试的准确性和可靠性。

其次，工频耐压试验标准需要规定测试的环境条件和方法。

例如，测试时需要保证设备处于正常工作状态，测试环境的温度、湿度等条件需要符合相应的标准要求。

同时，测试方法也需要明确，包括测试的持续时间、测试中的电压波动范围等内容。

另外，工频耐压试验标准还需要规定测试过程中的监测和记录要求。

在测试过程中，需要对设备的电压、电流等参数进行实时监测，确保设备在测试过程中的安全和稳定。

同时，还需要对测试结果进行记录和分析，以便后续的数据分析和验证。

此外，工频耐压试验标准还需要规定测试结果的判定标准。

根据测试结果，需要对设备的耐压性能进行评定，判断设备是否符合相应的标准要求。

这样可以确保测试结果的客观性和准确性。

总的来说，工频耐压试验标准是保障电气设备质量和安全性的重要手段。

通过制定和遵守相应的标准，可以确保测试的准确性和可靠性，提高设备的可靠性和安全性。

因此，对于电气设备制造商和使用单位来说，遵守工频耐压试验标准是非常重要的，这不仅关乎设备的质量和安全，也关乎生产和使用单位的利益。

希望各相关单位能够重视工频耐压试验标准，确保设备的质量和安全性，促进电气设备行业的健康发展。

高压电气设备绝缘的工频耐压试验电压标准注：1表中电气设备出厂试验电压参照现行国家标准《高压输变电设备的绝缘配合》GB 311.1；2括号内的数据为全绝缘结构电压互感器的匝间绝缘水平；3斜杠上下为不同绝缘水平取值，以出厂（铭牌）值为准。

额定电压(kV)最高工件电压(kV)1min 工频耐受电压(kV)有效值电压互感器电流互感器穿墙套管支柱绝缘子、隔离开关纯瓷和纯瓷充油绝缘固体有机绝缘、油浸电容式、干式、SF6式纯瓷固体有机绝缘出厂交接出厂交接出厂交接出厂交接出厂交接出厂交接3 3.625(18)20（14）252025(18)25(18)25(18)20（14）2525252267.230(23)24（18）302430(23)30(23)30(23)24（18）32323226101242(28)33（22）423342(28)42(28)42(28)33（22）424242381517.555(40)44（32）554455(40)55(40)55(40)44（32）575757502024.065(50)52（40）655265(50)65(50)65(50)52（40）686868593540.595(80)76（64）957695(80)95(80)95(80)76（64）100100100906669.0140/185112/148140/185112/148140/185140/185140/185112/148165165165148110126200/230160/184200/230160/184200/230200/230200/230160/184265265265240220252395/460316/368395/460316/368395/460395/460395/460316/368495495495440330363510/630408/504510/630408/504510/630510/630510/630408/504500550680/740544/592680/740544/592680/740680/740680/740544/592。

35kv开关柜耐压标准35kV开关柜耐压试验标准是为了确保开关柜在正常使用过程中，能够承受设计要求的电压、电流和温度等条件，保证设备的可靠性和安全性。

一、根据国家标准和相关规范，35kV高压开关柜的耐压试验可以分为工频耐压试验和直流耐压试验两种。

1. 工频耐压试验工频耐压试验是对35kV开关柜进行的一种常规检测方法，其试验电压为被试设备额定电压的一倍多至数倍，不低于1000V。

试验过程中，需要将被试设备接入试验电源，然后逐步升压至试验电压，并保持一定时间。

试验过程中，试验人员和设备要保证安全，防止高压电击等事故的发生。

2. 直流耐压试验直流耐压试验是另一种对35kV开关柜进行耐压试验的方法，试验过程中需要使用直流高压电源，试验电压同样为被试设备额定电压的一倍多至数倍。

直流耐压试验与工频耐压试验的区别在于，直流电压的上升和下降速度较慢，可以更好地检测设备的局部放电情况。

试验过程中，试验人员需要对设备进行监测，确保试验的安全性和有效性。

在进行35kV开关柜的耐压试验时，除了以上两种方法外，还可以采用局部放电试验、SF6气体泄漏检测等方法，以确保设备的安全可靠。

试验过程中，需要严格按照国家标准和规范进行操作，确保试验的有效性和安全性。

二、在进行35kV开关柜的耐压试验时，试验人员还需要注意以下几点：1.试验设备的选用：应选择合适的试验设备，如高压试验变压器、高压分压器等，确保试验电压、电流等参数符合试验要求。

2.试验场地的选择：试验场地应远离高压设备、建筑物和人员，确保试验过程中不会对周围环境和人员造成影响。

3.试验前的准备工作：试验前应进行充分的安全检查，确保试验设备、试验场地和试验人员均符合试验要求。

4.试验过程中的安全措施：试验过程中，试验人员应穿戴专业防护服，确保人身安全。

试验现场应有专人负责安全监护，防止意外事故的发生。

总之，35kV开关柜的耐压试验标准是为了确保设备在正常使用过程中，能够承受设计要求的电压、电流和温度等条件，保证设备的可靠性和安全性。

10kv变压器工频耐压试验标准(一)10kv变压器工频耐压试验标准引言•变压器工频耐压试验是对10kv变压器的重要的性能检测之一。

本文将介绍相关的标准和测试方法。

目录1.什么是10kv变压器工频耐压试验2.测试准备工作–准备测试仪器和设备–给定测试方案和条件–检查设备和线路连接3.实施10kv变压器工频耐压试验–预试验前的准备–试验过程中的注意事项–试验结果的记录与分析4.试验结果的判定标准–正常结果的判断标准–异常结果的处理方法5.结论什么是10kv变压器工频耐压试验•10kv变压器工频耐压试验是一种对变压器绝缘性能的重要测试。

它可以检测变压器在额定电压下的绝缘强度和绝缘电阻值是否符合国家标准。

测试准备工作准备测试仪器和设备•在进行10kv变压器工频耐压试验前，需要确保以下仪器和设备的准备：–高压发生器–电压表和电流表–绝缘电阻测试仪–钳形电流表–接地电阻测试仪–试验变压器–相应的电缆和连接器等给定测试方案和条件•在测试前，应制定详细的测试方案和条件，包括：–试验电压和电流值–试验时间–环境温度和湿度要求–试验过程中的安全措施等检查设备和线路连接•在进行10kv变压器工频耐压试验前，需要进行设备和线路连接的检查，确保连接的可靠性和正确性。

实施10kv变压器工频耐压试验预试验前的准备•在进行10kv变压器工频耐压试验前，需要进行以下准备工作：–检查试验变压器的状态和参数设置–检查试验线路和连接器的状态–确保试验现场的安全和整洁试验过程中的注意事项•在进行10kv变压器工频耐压试验过程中，需要注意以下事项：–严格遵守试验方案和条件–定期检查各测量仪器的准确性和稳定性–观察试验过程中的异常情况，并及时处理试验结果的记录与分析•在10kv变压器工频耐压试验结束后，需要对试验结果进行记录和分析，包括：–记录试验电压和电流值–记录试验时间和环境条件–分析试验过程中的异常情况和原因–分析试验结果是否符合标准要求试验结果的判定标准正常结果的判断标准•根据国家标准，正常的10kv变压器工频耐压试验结果应满足以下条件：–绝缘强度和绝缘电阻值高于规定的最低值–试验过程中无异常现象和事故发生异常结果的处理方法•如出现10kv变压器工频耐压试验结果异常，需要根据实际情况进行处理，可能的处理方法包括：–重新进行试验–检查和修复设备或线路故障–进行进一步的绝缘检查和测试结论•10kv变压器工频耐压试验是确保变压器绝缘性能符合标准要求的重要测试。

工频耐压试验工频耐压试验是一种常见的电气设备测试方法，旨在评估设备在工频电压下的耐受能力。

该测试方法主要用于评估设备的绝缘性能以及安全可靠性，以确保设备在正常运行条件下不会发生故障或事故。

一、测试原理工频耐压试验采用额定电压下的交流电源，通常为50Hz的工频电压。

将设备置于试验台上，并连接到电源。

随后，将交流电源的电压逐步增加至一定的试验电压，保持一段时间，以评估设备对该电压的耐受能力。

二、测试目的1. 评估设备的绝缘性能：工频耐压试验可以评估设备的绝缘材料以及绝缘结构的质量。

通过施加额定电压，测试设备的绝缘是否能够承受正常运行条件下的电压，以防止电流泄漏或绝缘击穿等问题。

2. 确保设备的安全可靠性：通过工频耐压试验，可以验证设备在正常运行条件下的耐压能力，以确保设备在使用过程中不会发生电气故障或安全事故。

这对于一些关键性的电气设备尤其重要，如电力变压器、发电机、开关设备等。

三、测试步骤1. 准备工作：在开始测试之前，需要安装好适当的试验设备，并确保设备的接线正确可靠。

同时，需要根据所测试设备的额定电压确定工频耐压试验的试验电压。

2. 施加试验电压：将交流电源的电压逐步增加至试验电压，并保持一定时间。

通常，试验电压与设备的额定电压之间存在一定的比例，以确保测试的有效性。

3. 监测设备状态：测试过程中需要对设备的状态进行监测，特别是绝缘材料的温度、电流和电压等参数。

这些监测数据可以用于评估设备的耐受能力以及绝缘性能。

4. 测试结果评估：根据测试中所监测的数据，评估设备是否通过工频耐压试验。

如果设备在试验电压下能够正常运行，并且没有发生绝缘击穿或电流泄漏等问题，可以认为设备通过了测试。

否则，设备可能需要进一步检修或修理。

四、注意事项1. 安全措施：测试人员在进行工频耐压试验时，应严格遵守相关的安全规程，确保自身和设备的安全。

同时，需要使用符合标准要求的测试设备和工具，以保证测试的准确性和可靠性。

2. 设备状态：在进行测试之前，需要确保设备处于正常工作状态，并按照设备的额定参数进行测试。

工频耐压试验电压标准工频耐压试验电压是指在正弦交流电压下，设备或设备的绝缘系统能够长时间正常运行的最大电压。

工频耐压试验电压标准是指对不同类型设备或设备的绝缘系统，在工频条件下进行耐压试验时所需满足的电压标准。

在实际工程中，正确的工频耐压试验电压标准对于保障设备安全运行、延长设备使用寿命具有重要意义。

首先，对于不同类型的设备，其工频耐压试验电压标准是不同的。

一般来说，电力变压器、高压电缆、开关设备等高压电气设备的工频耐压试验电压标准相对较高，一般为设备额定电压的1.5倍至2倍。

而低压电气设备的工频耐压试验电压标准相对较低，一般为设备额定电压的1.5倍以下。

因此，在进行工频耐压试验时，必须根据设备类型和额定电压确定合适的测试电压标准。

其次，工频耐压试验电压标准还应考虑设备所处的工作环境和使用条件。

在高海拔、恶劣气候等特殊环境下，设备的工频耐压试验电压标准可能需要进行调整。

此外，对于一些特殊用途的设备，如核电设备、航空航天设备等，其工频耐压试验电压标准也有相应的特殊规定。

最后，工频耐压试验电压标准的确定还需要考虑设备的绝缘结构和绝缘材料的特性。

不同的绝缘结构和绝缘材料对工频耐压试验电压标准的要求也有所不同。

一般来说，绝缘结构复杂、绝缘材料性能优良的设备，其工频耐压试验电压标准可以相对较高；而对于绝缘结构简单、绝缘材料性能一般的设备，则相对较低。

综上所述，正确确定工频耐压试验电压标准对于设备的安全可靠运行具有重要意义。

在确定工频耐压试验电压标准时，需要考虑设备类型、工作环境、绝缘结构和绝缘材料等多个因素，以确保测试的准确性和有效性。

只有合理确定工频耐压试验电压标准，才能有效保障设备的安全运行，延长设备的使用寿命。

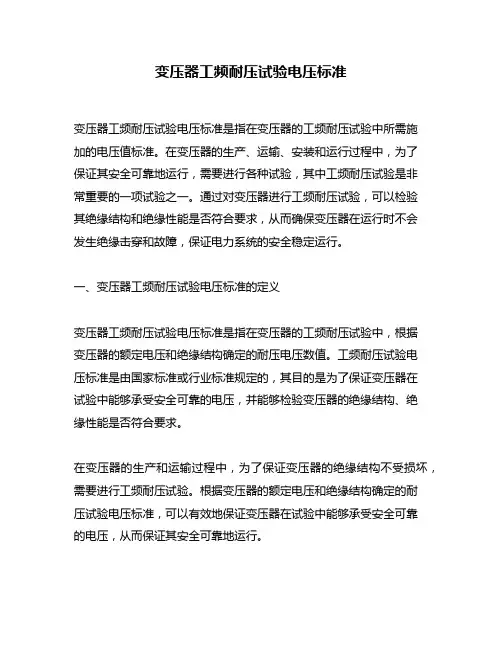

变压器工频耐压试验电压标准变压器工频耐压试验电压标准是指在变压器的工频耐压试验中所需施加的电压值标准。

在变压器的生产、运输、安装和运行过程中，为了保证其安全可靠地运行，需要进行各种试验，其中工频耐压试验是非常重要的一项试验之一。

通过对变压器进行工频耐压试验，可以检验其绝缘结构和绝缘性能是否符合要求，从而确保变压器在运行时不会发生绝缘击穿和故障，保证电力系统的安全稳定运行。

一、变压器工频耐压试验电压标准的定义变压器工频耐压试验电压标准是指在变压器的工频耐压试验中，根据变压器的额定电压和绝缘结构确定的耐压电压数值。

工频耐压试验电压标准是由国家标准或行业标准规定的，其目的是为了保证变压器在试验中能够承受安全可靠的电压，并能够检验变压器的绝缘结构、绝缘性能是否符合要求。

在变压器的生产和运输过程中，为了保证变压器的绝缘结构不受损坏，需要进行工频耐压试验。

根据变压器的额定电压和绝缘结构确定的耐压试验电压标准，可以有效地保证变压器在试验中能够承受安全可靠的电压，从而保证其安全可靠地运行。

二、变压器工频耐压试验电压标准的国家标准根据国家标准《变压器、电抗器和电抗性电气设备的工频额定电压和额定容量》GB1094.1-2013，变压器工频耐压试验电压标准由变压器的额定电压和绝缘结构来确定。

具体的计算方法如下：1. 对于油浸式变压器，其工频耐压试验电压标准为：相间和至地的有效值为2.5U加2kV，相间的脉动值为10%U加1kV；2. 对于干式变压器，其工频耐压试验电压标准为：相间和至地的有效值为3U加2kV，相间的脉动值为15%U加1kV。

根据国家标准的规定，变压器工频耐压试验电压标准是根据变压器的额定电压和绝缘结构来确定的，保证了变压器在试验中能够承受安全可靠的电压，并能够检验其绝缘结构、绝缘性能是否符合要求。

三、变压器工频耐压试验电压标准的重要性工频耐压试验是变压器生产和运输中非常重要的一项试验，其电压标准的确定对于变压器的安全可靠运行具有重要意义。

10kv耐压试验标准
10kV电缆耐压试验标准主要包括以下几点：
1. 10kV电缆直流耐压试验：电压为40kV，试验时间为1分钟。

此试验用于检验电缆的绝缘强度。

2. 交流工频耐压试验：电压为额定电压的2.5倍，试验时间为1分钟。

这是一种破坏性试验，用于评估设备在正常运行电压下的绝缘性能。

3. 不同类型设备的耐压试验时间：
- 以瓷和液体为主要绝缘的设备：1分钟。

- 以有机固体为主要绝缘的设备：5分钟。

- 电压互感器：3分钟。

- 油浸电力电缆：10分钟。

4. 交流耐压试验是鉴定电力设备绝缘强度最有效和最直接的方法，是预防性试验的一项重要内容。

5. 交流耐压试验电压一般比运行电压高，因此通过试验后，设备有较大的安全裕度，有利于保证电力设备的安全运行。

在实际操作中，还需根据具体设备和电缆的参数、类型以及使用环境等因素，遵循相应的试验规程和标准进行耐压试验。

同时，在进行试验时，需确保试验设备、试验环境和安全措施符合相关规定，以确保试验的有效性和安全性。

电气设备绝缘的工频耐压试验电压标准
表1电力变压器和电抗器交流耐压试验电压试验标准
表2电力变压器中性点交流耐压试验电压标准
表3断路器的交流耐压试验标准
注：1本表数据引自《高压开关设备的共用订货技术导则》DL/T 593—1996；
2 设备无特殊规定时，采用最高一级试验电压。

表4、互感器等高压电气设备绝缘的工频耐压试验电压标准
注：1表中电气设备出厂试验电压参照现行国家标准《高压输变电设备的绝缘配合》GB 311.1；
2 括号内的数据为全绝缘结构电压互感器的匝间绝缘水平；
3 斜杠上下为不同绝缘水平取值，以出厂（铭牌）值为准。
