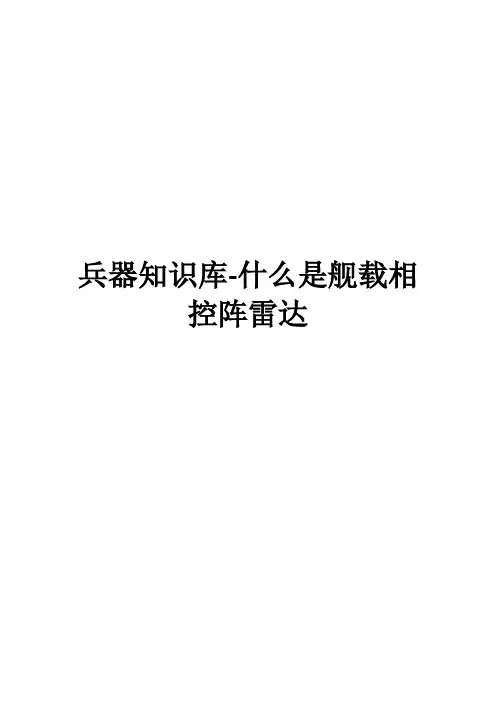

兵器知识库-什么是舰载相控阵雷达舰载相控阵雷达是一种采用固定式天线，利用电子扫描提供全方位连续景象的一种新型雷达。

通常，水面舰艇在对空防御作战时，往往需要多部雷达相互配合，即对空警戒雷达在搜索并发现目标后，就把该目标坐标传输给火控系统，转由火控雷达捕捉和跟踪，然后算出导弹射击诸元再行发射导弹。

由于导弹多采用半主动雷达制导，所以火控雷达在跟踪目标的同时，还必须对已射导弹进行跟踪照射和制导。

有时为了对付多枚导弹和多架飞机的饱和攻击，仅靠一两艘舰艇的雷达还不够，还要动员编队内所有舰艇的防空及火控雷达进行联合搜索与跟踪，可见反应时间是相当长的，而且组织协调难度也较大，很难对抗新一代高超音速飞机的来袭目标。

为了对抗多目标饱和攻击，现代巡洋舰、驱逐舰，甚至护卫舰大部倾向于采用舰载相控阵雷达。

这种雷达的主要特点就是一部雷达能发挥几部雷达的作用，既能自动搜索、能边搜索边跟踪，又能对导弹进行制导。

由于用电子扫描取代传统的天线旋转式机械扫描，所以反应时间大大缩短，搜索和跟踪目标的批数大大增加，不仅可进行360°扫描，而且无顶部雷达盲区，因而是一种最新型的防空雷达。

目前美国的巡洋舰、驱逐舰，日本的新一代驱逐舰，北约的新型护卫舰，前苏联的航空母舰、巡洋舰等都采用了这种相控阵雷达。

在目前已装备使用的舰载相控阵雷达中，效能最好的是美国“提康德罗加”级导弹巡洋舰所装备的AN/SPY-IA型相控阵雷达，该雷达设有4个3.65米长的相控阵天线，以板阵形式分别安装于巡洋舰上层建筑的四周，每个天线阵可覆盖90°，4个天线阵可覆盖360°。

相控阵天线阵面呈八角形，每个阵面有32个子阵，140个阵列模件，其中128个用于发射和接收，8个只用于接收，4个用于保密和电子对抗。

每个阵列模件有32个移相器辐射元。

故每个阵面有4480个辐射元。

AN/SPY-IA相控阵雷达每个天线重达7773公斤，作用距离370公里以上，可同时跟踪和处理100个目标，且可边跟踪边搜索，并能对导弹进行制导。

幻灯片1雷达标绘●雷达标绘与作图的用途●通过雷达标绘与作图，可以充分发挥雷达在避碰中的作用，确保船舶在能见度不良时的安全航行。

在避碰中雷达标绘与作图有如下作用：●能获得碰撞危险的早期警报；●能准确获得两船的最近会遇距离和会遇时间；●可精确求得来船的航向和航速；●可求出本船有效的避让措施；可判断来船的行动及双方避让行动是否有效。

幻灯片2碰撞案例分析幻灯片3碰撞案例分析●碰撞危险判断：幻灯片8舰操绘算图●使用舰操绘算图作相对运动图，具有标绘迅速、方便等优点。

图上印有等距离圈、方位圈、比例尺及对数比例尺等，可以直接使用。

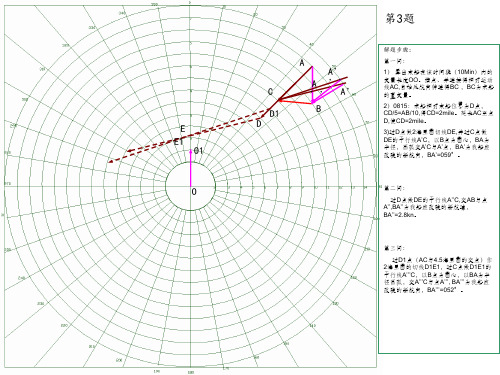

幻灯片9一、求来船的运动要素（航向与航速）●作出本船航向线。

●根据两次观测得来的来船的方位和距离，在舰操绘算图上标出第一次的A点和第二次的C点，连接AC并延长。

如果两次观测的时间间隔为t，则相对运动速度，相对运动方向为矢量。

●根据我船的航向和航速，过A点作我船航向的反航向线，截取（V0为我船的航速），连接BC，则矢量即为来船的航向和航速。

BC的长度为来船在时间间隔t内的航程，来船航速为。

将矢量平移至原点O，在方位圈上读取的度数即为来船的航向。

幻灯片10一、求来船的运动要素（航向与航速）●例题1：设本船真航向010°，航速12节，雷达观测来船回波资料如下：●1030真方位050°，距离8.′0海里●1040真方位049°，距离6.′5海里●求来船的航向和航速。

●解：（参见图9—3）●作出本船航向线。

●在舰操图上分别标出A点（050°，8.′0）和C点（049°，6.′5），连接A点和C点得相对运动线AC。

●过A点作本船航向的反航向线AB，AB等于我船在时间t（t=1min）内的航程，即海里。

●连接BC，量得BC=1.4海里，则来船航速节；将BC平移至原点O，得来船航向为321°。

幻灯片11一、求来船的运动要素（航向与航速）幻灯片12二、求最近会遇距离与会遇时间（DCPA和TCPA）●由图9—2可知，是相对运动线，即●它是判断会遇最近距离及到达会遇最近的时间的重要依据。

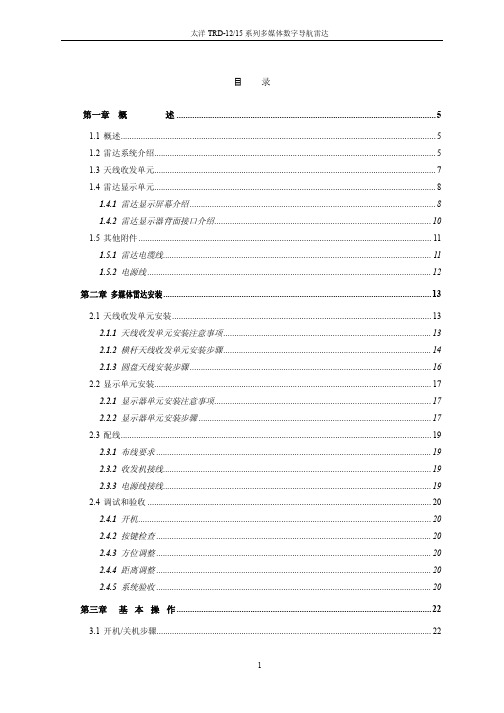

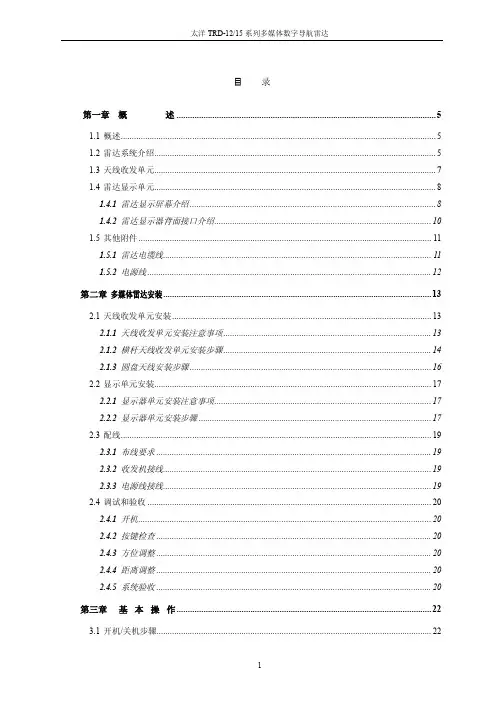

目 录第一章概述 (5)1.1概述 (5)1.2雷达系统介绍 (5)1.3天线收发单元 (7)1.4雷达显示单元 (8)1.4.1雷达显示屏幕介绍 (8)1.4.2雷达显示器背面接口介绍 (10)1.5其他附件 (11)1.5.1雷达电缆线 (11)1.5.2电源线 (12)第二章多媒体雷达安装 (13)2.1天线收发单元安装 (13)2.1.1天线收发单元安装注意事项 (13)2.1.2横杆天线收发单元安装步骤 (14)2.1.3圆盘天线安装步骤 (16)2.2显示单元安装 (17)2.2.1显示器单元安装注意事项 (17)2.2.2显示器单元安装步骤 (17)2.3配线 (19)2.3.1布线要求 (19)2.3.2收发机接线 (19)2.3.3电源线接线 (19)2.4调试和验收 (20)2.4.1开机 (20)2.4.2按键检查 (20)2.4.3方位调整 (20)2.4.4距离调整 (20)2.4.5系统验收 (20)第三章基本操作 (22)3.1开机/关机步骤 (22)3.1.1显示器开机/关机 (22)3.1.2收发机待机/发射 (23)3.2量程选择 (24)3.3增益/海浪抑制/雨雪抑制/调谐调整 (25)3.3.1增益调整 (25)3.3.2海浪抑制调节 (26)3.3.3调谐 (26)3.3.4噪声抑制调节 (27)3.3.5雨雪抑制调节 (27)3.4目标回波显示效果调整 (27)3.4.1同频干扰抑制 (27)3.4.2回波扩展 (28)3.4.3尾迹功能 (28)3.5测量本船到目标之间的距离和方位 (28)3.5.1光标测量 (28)3.5.2 VRM/EBL移动圈/方位线测量 (28)3.5.3设置第一条VRM/EBL (29)3.5.4浮动方位线 (29)3.6警戒圈设置 (30)3.6.1第一警戒圈设置 (30)3.6.2第二警戒圈设置 (31)3.6.3警戒圈报警强度 (31)3.7调整显示模式 (31)3.7.1参照方位线 (31)3.7.2雷达模式和方位 (32)3.7.3距标圈开启/关闭 (33)3.7.4船首线消隐 (33)3.8零距离/方位调整 (33)3.9主瓣抑制 (34)3.10自动调谐预设 (34)3.11增益预设 (35)3.12发射脉宽调整 (35)第四章显示界面设置 (37)4.1显示模式设置 (37)4.2调整屏幕显示亮度 (38)4.3按键声开关 (38)4.4模拟操作功能 (38)4.5数据条开关 (39)第五章菜单设置 (40)5.1雷达参数设置 (40)5.2系统参数设置 (41)5.3收发机状态 (43)5.4GPS状态 (45)5.5罗经/记程仪状态 (46)5.6显示器设置 (46)5.7数据条设置 (46)5.8系统信息 (46)5.9移出CF卡 (47)第六章M A R P A操作 (48)6.1MARPA图形符号解释 (48)6.2手动捕获目标 (50)6.3查看和删除跟踪目标 (51)6.4设置目标跟踪选项 (52)第七章A I S操作 (54)7.1AIS接收设备与雷达显示器的连接 (54)7.2设置雷达显示与AIS接收设备通信的波特率 (54)7.3AIS参数设置 (55)7.3.1 AIS接收信息开关 (56)7.3.2 AIS-GPS导航功能 (56)7.3.3警戒区识别及报警处理 (56)7.4AIS目标显示和处理 (57)7.5AIS船舶信息查询 (58)7.5.1 AIS船舶即时查询 (58)7.5.2 AIS船舶信息菜单查询 (58)附录A 常见问题和处理办法 (59)附录B 雷达背板接口和引脚定义 (61)附录C 红外遥控键盘 (66)附录D 缩语表............................................................................. . . (67)附录E 菜单功能层次图 (68)附录F 注意事项 (78)附录G 雷达显示器尺寸图 (79)附录H 横杆天线收发单元尺寸图 (80)附录I 圆盘天线尺寸图 (81)附录J 外接磁罗经转换器的连接和设置操作 (82)第一章概述非常感谢您购买太洋TRD-12/15系列彩色多媒体数字导航雷达，我们确信您会得到最高性能的产品和最优良的服务。
