实验13 标准ACL配置包过滤防火墙

南京信息工程大学实验（实习）报告实验（实习）名称ACL的配置实验（实习）日期得分指导教师刘生计算机专业计科年级 09 班次 03 姓名童忠恺学号 200923089161.实验目的（1）了解路由器的ACL配置与使用过程，会运用标准、扩展ACL建立基于路由器的防火墙，保护网络边界。

（2）了解路由器的NA T配置与使用过程，会运用NA T保护网络边界。

2.实验内容2.1 ACL配置（1）实验资源、工具和准备工作。

Catalyst2620路由器2台，Windows 2000客户机2台，Windows 2000 Server IIS服务器2台，集线器或交换机2台。

制作好的UTP网络连接（双端均有RJ-45头）平行线若干条、交叉线（一端568A，另一端568B）1条。

网络连接和子网地址分配可参考图8.39。

图8.39 ACL拓扑图（2）实验内容。

设置图8.39中各台路由器名称、IP地址、路由协议（可自选），保存配置文件；设置WWW服务器的IP地址；设置客户机的IP地址；分别对两台路由器设置扩展访问控制列表，调试网络，使子网1的客户机只能访问子网2的Web服务80端口，使子网2的客户机只能访问子网1的Web服务80端口。

3.实验步骤按照图8.39给出的拓扑结构进行绘制，进行网络互连的配置。

①配置路由器名称、IP地址、路由协议（可自选），保存配置文件。

②设置WWW服务器的IP地址。

设置客户机的IP地址。

③设置路由器扩展访问控制列表，调试网络。

使子网1的客户机只能访问子网2的Web服务80端口，使子网2的客户机只能访问子网1的Web服务80端口。

④写出各路由器的配置过程和配置命令。

按照图8.38给出的拓扑结构进行绘制，进行网络互连的配置。

参考8.5.7节内容。

写出各路由器的配置过程和配置命令。

4. 实验结果 4.1 ACL 配置 （1）拓扑结构图（2）各路由器的配置过程和配置命令Switch1>en Switch1#conf tSwitch1(config)#int fa0/3Switch1(config-if)#switchport mode trunk Switch1(config-if)#exit Switch1(config)#exit Switch1#wrBuilding configuration... [OK]Switch1#conf tSwitch1(config)#int fa0/2Switch1(config-if)#switchport mode access Switch1(config-if)#exit Switch1(config)#exit Switch1#wrBuilding configuration... [OK]Switch1#conf tSwitch1(config)#int fa0/1Switch1(config-if)#switchport mode access Switch1(config-if)#exit Switch1(config)#exit Switch1#wrBuilding configuration... [OK]Router>enableRouter#configure terminal Router(config)#hostname R1R1(config)#interface fa0/0 R1(config-if)#ip address 192.168.1.1 255.255.255.0R1(config-if)#no shutdown R1(config-if)#exitR1(config)#interface se2/0 R1(config-if)#ip address 192.168.3.1 255.255.255.252 R1(config-if)# R1(config-if)#exitR1(config)#interface Serial2/0 R1(config-if)#clock rate 64000 R1(config-if)#no shutdown R1(config-if)# R1(config-if)#exitR1(config)#interface Serial2/0 R1(config-if)#exit R1(config)#rounter rip R1(config)#router ripR1(config-router)#network 192.168.3.0 R1(config-router)#exit R1(config)#exit R1#wrBuilding configuration... [OK] R1#R1#configure terminal R1(config)#R1(config)#router ripR1(config-router)#network 192.168.1.0R1(config-router)#exitR1(config)#exitR1#wrBuilding configuration...[OK]R1#ping 192.168.2.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.2.1, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 3/22/32 msR1#Router>enableRouter#configure terminalRouter(config)#hostname R2R2(config)#int fa0/0R2(config-if)#ip address 192.168.2.1 255.255.255.0R2(config-if)#no shutdownR2(config-if)#exitR2(config)#int se2/0R2(config-if)#ip address 192.168.3.2 255.255.255.252R2(config-if)#R2(config-if)#exitR2(config)#interface Serial2/0R2(config-if)#clock rate 64000R2(config-if)#no shutdownR2(config-if)#R2(config-if)#exitR2(config)#router ripR2(config-router)#network 192.168.3.0R2(config-router)#exitR2(config)#exitR2#wrBuilding configuration...[OK]R2#R2#configure terminalR2(config)#interface Serial2/0R2(config-if)#R2(config-if)#exit R2(config)#interface Serial2/0R2(config-if)#exitR2(config)#exitR2#ping 192.168.1.1R2#conf tR2(config)#router ripR2(config-router)#network 192.168.2.0R2(config-router)#exitR2(config)#exitR2#wrBuilding configuration...[OK]R2#ping 192.168.1.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.1.1, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 16/28/32 msSwitch>Switch>enableSwitch#configure terminalSwitch(config)#hostname Switch2Switch2(config)#int fa0/1Switch2(config-if)#switchport mode trunkSwitch2(config-if)#exitSwitch2(config)#exitSwitch2#wrBuilding configuration...[OK]Switch2#conf tSwitch2(config)#int fa0/2Switch2(config-if)#switchport mode access Switch2(config-if)#exitSwitch2(config)#int fa0/3Switch2(config-if)#switchport mode access Switch2(config-if)#exitSwitch2(config)#exitSwitch2#wrBuilding configuration...[OK]Switch2#R1(config)#access-list 101 permit tcp any host 192.168.2.3 eq wwwR1(config)#access-list 101 permit tcp any any R1(config)#access-list 101 deny ip any anyR1(config)#int se2/0 R1(config-if)#ip access-group 101 out R1(config-if)#end5.实验总结。

ACL配置实验一、实验目的：深入理解包过滤防火墙的工作原理二、实验内容：练习使用Packet Tracer模拟软件配置ACL三、实验要求A.拓扑结构如下图所示，1,2,3是主机，4是服务器1、配置主机，服务器与路由器的IP地址，使网络联通；2、配置标准ACL，使得主机1可以访问主机3和4，主机2不能访问主机3和4。

使该配置生效，然后再删除该条ACL；3、配置扩展ACL，使得主机1可以访问主机4的www服务，主机2不能访问主机4的www服务，4个主机间相互能够ping通。

使该配置生效，然后再删除该条ACL；B.拓扑结构如下图所示(要求：跟拓扑上的ip地址配置不同)１、配置ACL 限制远程登录（telnet）到路由器的主机。

路由器R0只允许192.168.2.2 远程登录(telnet)。

2、配置ACL 禁止192.168.3.0/24 网段的icmp 协议数据包通向与192.168.1.0/24 网段。

3、配置ACL 禁止特点的协议端口通讯。

禁止192.168.2.2 使用www (80)端口访问192.168.1.0禁止192.168.2.3 使用dns (53)端口访问192.168.1.03、验证ACL 规则,检验并查看ACL。

四、实验步骤1、配置主机，服务器与路由器的IP地址，使网络联通；PC0 ping PC2PC1 ping 服务器服务器ping PC02、配置标准ACL，使得主机1可以访问主机3和4，主机2不能访问主机3和4。

使该配置生效，然后再删除该条ACL；Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#access-list 1 deny 192.168.1.2Router(config)#access-list 1 permit anyRouter(config)#int f 0/1Router(config-if)#ip access-group 1 outRouter(config-if)#exitRouter(config)#exitpc1 ping pc2和服务器pc0 ping pc2和服务器,可以ping通删除该条ACLRouter>enRouter#show access-listStandard IP access list 1deny host 192.168.1.2 (8 match(es))permit any (8 match(es))Router#conf tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#ip access-list standard softRouter(config-std-nacl)#no access-list 1Router(config)#exitRouter#%SYS-5-CONFIG_I: Configured from console by consoleRouter#show access-listStandard IP access list softPC1重新ping PC2和服务器，可以ping通3、配置扩展ACL，使得主机1可以访问主机4的www服务，主机2不能访问主机4的www服务，4个主机间相互能够ping通。

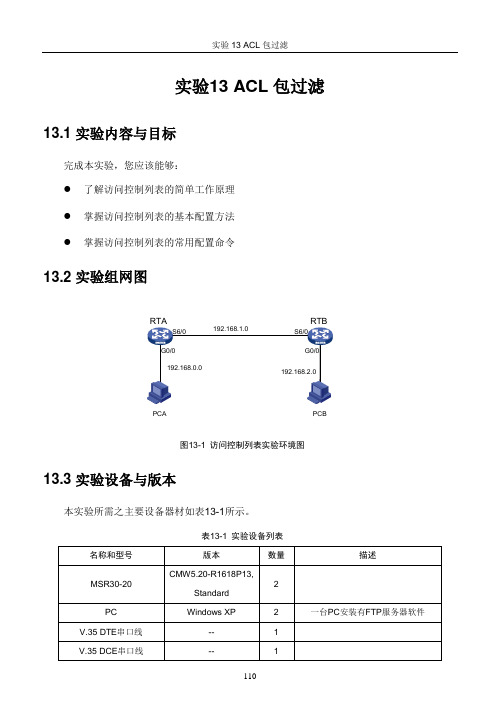

实验13 ACL包过滤13.1 实验内容与目标完成本实验，您应该能够：●了解访问控制列表的简单工作原理●掌握访问控制列表的基本配置方法●本实验所需之主要设备器材如表13-1所示。

表13-1实验设备列表13.4 实验过程实验任务一：配置基本ACL本实验任务主要是通过在路由器上实施基本ACL来禁止PCA访问本网段外的网络，使学员熟悉基本ACL的配置和作用。

步骤一：建立物理连接按照图13-1进行连接，并检查路由器的软件版本及配置信息，确保路由器软件版本符合要求，所有配置为初始状态。

如果配置不符合要求，请读者在用户模式下擦除设备中的配置文件，然后重启路由器以使系统采用缺省的配置参数进行初始化。

以上步骤可能会用到以下命令：<RTA> display version<RTA> reset saved-configuration<RTA> reboot步骤二：配置IP地址及路由表13-2IP地址列表按表13-2所示在PC上配置IP地址和网关。

配置完成后，在Windows操作系统的【开始】里选择【运行】，在弹出的窗口里输入CMD，然后在【命令提示符】下用ipconfig命令来查看所配置的IP地址和网关是否正确。

按表13-2所示在路由器接口上配置IP地址。

配置RTA：[RTA-GigabitEthernet0/0]ip address 192.168.0.1 24[RTA-Serial6/0]ip address 192.168.1.1 24配置RTB：[RTB-GigabitEthernet0/0]ip address 192.168.2.1 24[RTB-Serial6/0]ip address 192.168.1.2 24学员可自己选择在路由器上配置静态路由或任一种动态路由，来达到全网互通。

例如，我们可以使用RIP协议，其配置如下：配置RTA：[RTA]rip[RTA-rip-1]network 192.168.0.0[RTA-rip-1]network 192.168.1.0配置RTB：[RTB]rip[RTB-rip-1]network 192.168.1.0[RTB-rip-1]network 192.168.2.0配置完成后，请在PCA上通过ping命令来验证PCA与路由器、PCA与PCB之间的可达性。

包过滤防火墙防火墙的最简单的形式是包过滤防火墙。

一个包过滤防火墙通常是一台有能力过滤数据包某些内容的路由器。

包过滤防火墙能检查的信息包括第3层信息，有时也包括第4层的信息。

例如，带有扩展ACL的Cisco路由器能过滤第3层和第4层的信息。

一、过滤操作当执行数据包时，包过滤规则被定义在防火墙上。

这些规则用来匹配数据包内容以决定哪些包被允许和哪些包被拒绝。

当拒绝流量时，可以采用两个操作：通知流量的发送者其数据将丢弃，或者没有任何通知直接丢弃这些数据。

二、过滤信息包过滤防火墙能过滤以下类型的信息：★第3层的源和目的地址；★第3层的协议信息；★第4层的协议信息；★发送或接收流量的接口。

三、包过滤防火墙的优点包过滤防火墙有两个主要的优点：★能以很快的速度处理数据包；★易于匹配绝大多数第3层域和第4层报文头的域信息，在实施安全策略时提供许多灵活性。

因为包过滤防火墙只检查第3层和/或第4层信息，所以很多路由选择产品支持这种过滤类型。

因为路由器通常是在网络的边界，提供WAN和MAN接入，所以能使用包过滤来提供额外层面的安全。

四、包过滤防火墙的局限性除了上面提到的优点，包过滤防火墙有以下这些缺点：★可能比较复杂，不易配置；★不能阻止应用层的攻击；★只对某些类型的TCP/IP攻击比较敏感；★不支持用户的连接认证；★只有有限的日志功能。

包过滤防火墙不能阻止所有类型的攻击。

例如，不检测HTTP连接的实际内容。

攻击网络的一种最流行的方式是利用在Web服务器上发现的漏洞。

包过滤防火墙不能检测这些攻击，因为它们发生在已被允许的TCP连接之上。

包过滤防火墙不能检测和阻止某些类型的TCP/IP攻击，比如TCP SYN泛洪和IP欺骗。

如果包过滤防火墙允许到内部Web服务器的流量，它不会关心这是些什么类型的流量。

黑客可能利用这一点，用TCP SYN泛洪攻击Web服务器的80端口，表面上想要服务器上的资源，但相反是占用了上面的资源。

另一个例子是，包过滤防火墙不能检测所有类型的IP欺骗攻击，如果允许来自外部网络的流量，包过滤防火墙只能检测在数据包中的源IP地址，不能确定是不是数据包的真正的源地址（或目的地址）。
