c 课程设计 矩阵加减乘一、课程目标知识目标：1. 理解矩阵加减乘的基本概念和运算法则。

2. 掌握矩阵加减乘的计算步骤，能够准确进行相关运算。

3. 了解矩阵加减乘在实际问题中的应用。

技能目标：1. 能够正确运用矩阵加减乘的法则，解决相关问题。

2. 能够通过矩阵加减乘的计算，提高数学逻辑思维能力和问题解决能力。

3. 能够运用矩阵加减乘的知识，解决一些简单的实际问题。

情感态度价值观目标：1. 培养学生对矩阵加减乘学习的兴趣，激发学生的求知欲。

2. 培养学生团队协作精神，提高学生在小组讨论中的沟通能力。

3. 培养学生严谨、细心的学习态度，养成良好的数学素养。

课程性质：本课程为数学课程，以矩阵加减乘为基础，培养学生的数学运算能力和实际问题解决能力。

学生特点：学生为初中生，具备一定的数学基础，对新鲜事物充满好奇心，但注意力容易分散。

教学要求：结合学生特点，注重启发式教学，引导学生主动参与课堂讨论，提高学生的实际操作能力。

同时，关注学生的情感态度，激发学生的学习兴趣。

通过本课程的学习，使学生在知识、技能和情感态度价值观方面均取得具体的学习成果。

二、教学内容1. 矩阵的基本概念：介绍矩阵的定义、元素、行列数等基本概念，使学生理解矩阵的结构和特点。

- 教材章节：第一章 矩阵与线性方程组，第1节 矩阵的基本概念2. 矩阵的加减法：讲解矩阵加减法的规则，通过实例演示运算过程，让学生掌握矩阵加减法的运算方法。

- 教材章节：第一章 矩阵与线性方程组，第2节 矩阵的运算，1. 矩阵的加减法3. 矩阵的乘法：介绍矩阵乘法的法则，通过实际例题，让学生熟练运用矩阵乘法解决问题。

- 教材章节：第一章 矩阵与线性方程组，第2节 矩阵的运算，2. 矩阵的乘法4. 矩阵的应用：分析矩阵在实际问题中的应用，如线性方程组、图像处理等领域，提高学生的实际问题解决能力。

- 教材章节：第一章 矩阵与线性方程组，第3节 矩阵的应用5. 课堂练习与讨论：针对教学内容，设计不同难度的练习题，让学生在课堂上进行实际操作，加强知识点的巩固。

矩阵键盘程序设计矩阵键盘程序设计1.引言2.矩阵键盘的工作原理矩阵键盘由多行多列的按键组成，每个按键都与行线和列线相交。

当按下某一个按键时，行线和列线会形成一个闭合电路，通过这个闭合电路来传递按键的信号。

通过扫描行线和列线的状态，可以确定用户按下了哪个按键。

3.矩阵键盘的程序设计在程序设计中，需要初始化矩阵键盘的引脚配置，即将每个行线和列线连接到相应的引脚上。

然后，通过循环扫描行线和列线的状态，判断用户是否按下了某个按键。

一般情况下，矩阵键盘的扫描速度比较快，可以采用中断的方式来进行扫描，提高响应速度。

以下是一个简单的矩阵键盘程序设计示例：import RPi.GPIO as GPIO初始化引脚配置row_pins = [11, 13, 15, 16] 行引脚col_pins = [18, 22, 24, 26] 列引脚GPIO.setmode(GPIO.BOARD)设置行引脚为输出模式，列引脚为输入模式for pin in row_pins:GPIO.setup(pin, GPIO.OUT)for pin in col_pins:GPIO.setup(pin, GPIO.IN)循环扫描矩阵键盘while True:for row in row_pins:设置当前行引脚为低电平GPIO.output(row, GPIO.LOW)for col in col_pins:判断当前列引脚是否为高电平，即判断用户是否按下了某个按键if GPIO.input(col) == GPIO.HIGH:处理按键事件print(\。

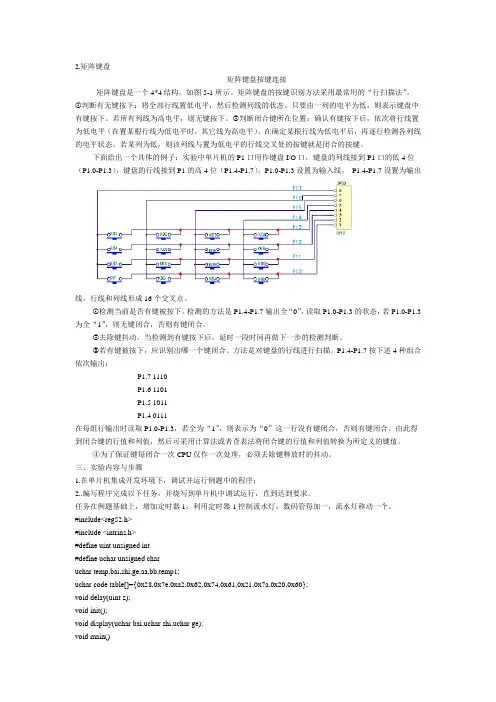

2.矩阵键盘矩阵键盘按键连接矩阵键盘是一个4*4结构，如图5-1所示。

矩阵键盘的按键识别方法采用最常用的“行扫描法”。

①判断有无键按下：将全部行线置低电平，然后检测列线的状态。

只要由一列的电平为低，则表示键盘中有键按下。

若所有列线为高电平，则无键按下。

②判断闭合键所在位置：确认有键按下后，依次将行线置为低电平（在置某根行线为低电平时，其它线为高电平）。

在确定某根行线为低电平后，再逐行检测各列线的电平状态。

若某列为低，则该列线与置为低电平的行线交叉处的按键就是闭合的按键。

下面给出一个具体的例子：实验中单片机的P1口用作键盘I/O口，键盘的列线接到P1口的低4位（P1.0-P1.3），键盘的行线接到P1的高4位（P1.4-P1.7）。

P1.0-P1.3设置为输入线，P1.4-P1.7设置为输出线，行线和列线形成16个交叉点。

①检测当前是否有键被按下。

检测的方法是P1.4-P1.7输出全“0”，读取P1.0-P1.3的状态，若P1.0-P1.3为全“1”，则无键闭合，否则有键闭合。

②去除键抖动。

当检测到有键按下后，延时一段时间再做下一步的检测判断。

③若有键被按下，应识别出哪一个键闭合。

方法是对键盘的行线进行扫描。

P1.4-P1.7按下述4种组合依次输出：P1.7 1110P1.6 1101P1.5 1011P1.4 0111在每组行输出时读取P1.0-P1.3，若全为“1”，则表示为“0”这一行没有键闭合，否则有键闭合。

由此得到闭合键的行值和列值，然后可采用计算法或者查表法将闭合键的行值和列值转换为所定义的键值。

④为了保证键每闭合一次CPU仅作一次处理，必须去除键释放时的抖动。

三、实验内容与步骤1.在单片机集成开发环境下，调试并运行例题中的程序；2..编写程序完成以下任务，并烧写到单片机中调试运行，直到达到要求。

任务在例题基础上，增加定时器1，利用定时器1控制流水灯，数码管每加一，流水灯移动一个。

#include<reg52.h>#include <intrins.h>#define uint unsigned int#define uchar unsigned charuchar temp,bai,shi,ge,aa,bb,temp1;uchar code table[]={0x28,0x7e,0xa2,0x62,0x74,0x61,0x21,0x7a,0x20,0x60};void delay(uint z);void init();void display(uchar bai,uchar shi,uchar ge);void main(){init();while(1){if(bb==20){bb=0;temp1=_crol_(temp1,1);delay(100);P1=temp1;}if(aa==20){aa=0;temp++;if(temp==101){temp=0;}}bai=temp/100;shi=temp%100/10;ge=temp%10;display(bai,shi,ge);}}void delay(uint z){uint x,y;for(x=z;x>0;x--)for(y=110;y>0;y--);}void display(uchar bai,uchar shi,uchar ge) {P0=table[bai];P2=0xfe;delay(1);P0=table[shi];P2=0xfd;delay(1);P0=table[ge];P2=0xfb;delay(1);}void init(){temp1=0xfe;P1=temp1;aa=0;bb=0;temp=0;TMOD=0X11;TH0=(65536-50000)/256;TL0=(65536-50000)%256;TH1=(65536-50000)/256;TL1=(65536-50000)%256;EA=1;ET0=1;TR0=1;ET1=1;TR1=1;}void timer0() interrupt 1{TH0=(65536-50000)/256;TL0=(65536-50000)%256;aa++;}void timer1() interrupt 3{TH1=(65536-50000)/256;TL1=(65536-50000)%256;bb++;}实验四串口通讯原理及操作一、实验目的1.进一步熟悉集成开发环境；2.掌握80C51串行通信的基本工作原理；3.学习80C51串行通信的编写方法。

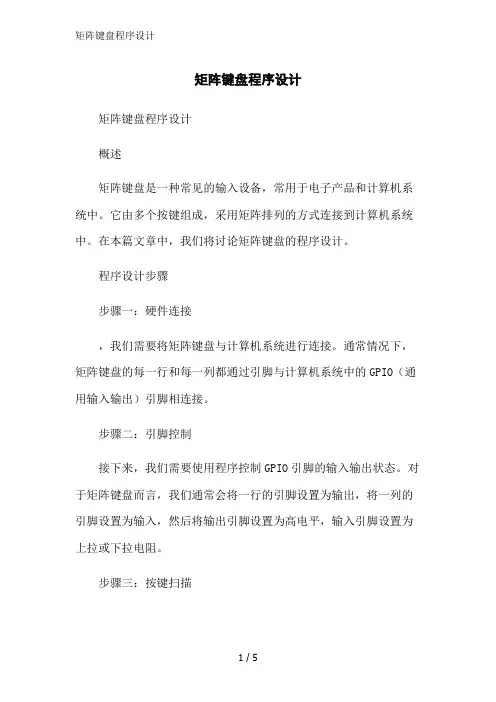

矩阵键盘程序设计矩阵键盘程序设计概述矩阵键盘是一种常见的输入设备，常用于电子产品和计算机系统中。

它由多个按键组成，采用矩阵排列的方式连接到计算机系统中。

在本篇文章中，我们将讨论矩阵键盘的程序设计。

程序设计步骤步骤一：硬件连接，我们需要将矩阵键盘与计算机系统进行连接。

通常情况下，矩阵键盘的每一行和每一列都通过引脚与计算机系统中的GPIO（通用输入输出）引脚相连接。

步骤二：引脚控制接下来，我们需要使用程序控制GPIO引脚的输入输出状态。

对于矩阵键盘而言，我们通常会将一行的引脚设置为输出，将一列的引脚设置为输入，然后将输出引脚设置为高电平，输入引脚设置为上拉或下拉电阻。

步骤三：按键扫描在第二步的基础上，我们可以进行按键的扫描操作。

具体方法是，先将某一行的引脚设置为低电平，然后读取每一列的引脚状态。

如果某一列引脚为低电平，则表示该按键被按下。

步骤四：按键处理一旦我们检测到某个按键被按下，就可以执行相应的按键处理操作。

这可能包括记录按键信息、执行某些特定的功能或触发一些事件。

步骤五：循环扫描，我们需要将以上步骤放入一个循环中进行不断的扫描。

这样可以实现对整个矩阵键盘的实时检测和响应。

示例代码下面是一个简单的矩阵键盘程序设计的示例代码，使用C语言编写：cinclude <stdio.h>include <wiringPi.h>define ROWS 4define COLS 4int rows[ROWS] = { 2, 3, 4, 5 };int cols[COLS] = { 6, 7, 8, 9 };char keyMap[ROWS][COLS] = {{'1', '2', '3', 'A'},{'4', '5', '6', 'B'},{'7', '8', '9', 'C'},{'', '0', '', 'D'}};void init() {wiringPiSetup();for (int i = 0; i < ROWS; i++) {pinMode(rows[i], OUTPUT);digitalWrite(rows[i], HIGH);}for (int i = 0; i < COLS; i++) {pinMode(cols[i], INPUT);pullUpDnControl(cols[i], PUD_UP);}}char getKey() {while (1) {for (int i = 0; i < ROWS; i++) {digitalWrite(rows[i], LOW);for (int j = 0; j < COLS; j++) {if (digitalRead(cols[j]) == LOW) { return keyMap[i][j];}}digitalWrite(rows[i], HIGH);}}}int mn() {init();while (1) {char key = getKey(); printf(\。
