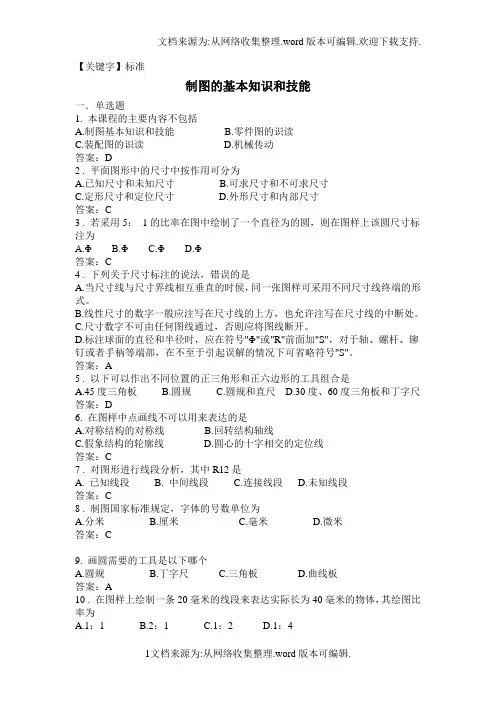

制图的基本知识和技能
一．单选题
1. 本课程的主要内容不包括
A.制图基本知识和技能
B.零件图的识读
C.装配图的识读
D.机械传动
答案：D
2 . 平面图形中的尺寸中按作用可分为
A.已知尺寸和未知尺寸
B.可求尺寸和不可求尺寸
C.定形尺寸和定位尺寸
D.外形尺寸和内部尺寸
答案：C
3 . 若采用5： 1的比例在图中绘制了一个直径为100mm的圆，则在图样上该圆尺寸标注为
A.Φ100mm
B.Φ500mm
C.Φ20mm
D.Φ10mm
答案：C
4 . 下列关于尺寸标注的说法，错误的是
A.当尺寸线与尺寸界线相互垂直的时候，同一张图样可采用不同尺寸线终端的形式。
B.线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处。
C.尺寸数字不可由任何图线通过，否则应将图线断开。
D.标注球面的直径和半径时，应在符号"Φ"或"R"前面加"S"，对于轴、螺杆、铆钉或者手柄等端部，在不至于引起误解的情况下可省略符号"S"。
答案：A
5 . 以下可以作出不同位置的正三角形和正六边形的工具组合是
A.45度三角板
B.圆规
C.圆规和直尺
D.30度、60度三角板和丁字尺
答案：D
6. 在图样中点画线不可以用来表达的是
A.对称结构的对称线
B.回转结构轴线
C.假象结构的轮廓线
D.圆心的十字相交的定位线
答案：C
7 . 对图形进行线段分析，其中R12是
A. 已知线段
B. 中间线段
C.连接线段
D.未知线段
答案：C
8 . 制图国家标准规定，字体的号数单位为
A.分米
B.厘米
C.毫米
D.微米
答案：C
9. 画圆需要的工具是以下哪个
A.圆规
B.丁字尺
C.三角板
D.曲线板
答案：A
10 . 在图样上绘制一条20毫米的线段来表达实际长为40毫米的物体，其绘图比例为
A.1：1
B.2：1
C.1：2
D.1：4
答案：C
11. 下列关于铅笔代号H、B的含义正确的是
A.字母表示的是笔芯的软硬程度，H代表硬芯，B代表软芯
B.B代表铅笔粗细
C.H代表铅笔长短
D.B（或者H）前面的数字大小表示笔芯的粗细
答案：A
12. 若采用1：5的比例绘制一个Φ40的圆时，其绘图半径为
A.4
B.8
C.100
D.200
答案：A
13 . 在标注球的直径时应在尺寸数字前加
A.R
B.Φ
C.SΦ
D.SR
答案：C
14 . 在利用等分圆周的方法作正五边形的过程中，下列工具中必不可少的常用工具是
A.丁字尺
B.圆规
C.三角板
D.钢直尺
答案：B
15 . 以下关于绘制简单平面图形的说法，错误的是
A.绘制平面图形，首先要进行尺寸分析和线段分析。
B.有定形尺寸，没有定位尺寸，需要与其两端相连的线段作出后再求出其位置和连接点的线段，称之为中间线段。
C.绘图过程应先画出已知线段，再画出中间线段，最后画出连接线段。
D.先做底稿，再加深各类线型，完成全图。
答案：B
16. 角度为200度的圆弧在尺寸标注时要在尺寸数字前面加符号
A.R
B.Φ
C.SΦ
D.SR
答案：B
17 . 机械制图中一般不标注单位，默认单位是
A.mm
B.cm
C.m
D.dm
答案：A
18. 线段连接两已知弧时，须使线段同时与两弧
A.相交
B.相离
C.相切
D.以上都可以
答案：C
19 . 国家标准中，字体高度序列的公比为
A.1.5
B.2
C.
D.3.5
答案：C
20. 下面的斜度符号标注正确的是
A.∠1：3
B.∠3：1
C.∠1：2.5
D.∠2.5：1 答案：A
21 . 某产品机件用缩小一倍的比例绘图，在零件标题栏比例项中应填
A.缩小一倍
B.0.5：1
C.2：1
D.1：2
答案：D
22. 在标注球的半径时应在尺寸数字前加
A.R
B.Φ
C.SΦ
D.SR
答案：D
23 . 机械制图中通常采用两种线宽，粗、细线的比例为
A.1:2
B.2:1
C.1:3
D.3:1
答案：B
24 . 某正圆锥锥高20mm，底圆半径为5mm，则锥度为
A.1：4
B.4：1
C.1：2
D.2：1
答案：C
25. 国家标准中规定图样中汉字的字体是
A.宋体
B.长仿宋体
C.黑体
D.楷体
答案：B
26 . 留有装订边时，图幅幅面上装订边宽a为
A.5mm
B.10mm
C.20mm
D.25mm
答案：D
27. 世界上第一台平台式自动绘图机诞生于
A.20世纪50年代
B.20世纪40年代
C.20世纪60年代
D.20世纪70年代
