各类采暖散热器性能特点知识培训作为一种常见的采暖设备，散热器在冬季采暖中发挥着重要的作用。
不同类型的散热器具有不同的性能特点，下面对各类散热器进行一些简单的知识培训。
1.钢制散热器：钢制散热器是一种常见的散热设备，具有以下性能特点：-散热速度快：钢制散热器采用钢质材料制成，散热面积大，传热效率高，散热速度快。
-寿命长：钢制散热器材质坚固，耐用性好，使用寿命较长。
-散热均匀：钢制散热器采用多条密集设置的散热片，散热面积大，能够保证散热均匀。
-维护方便：钢制散热器外观简洁，易于清洁和维护。
2.铝制散热器：铝制散热器是一种轻巧、耐腐蚀的散热设备，具有以下性能特点：-散热速度快：铝制散热器热导率高，散热效果好，能够迅速将热量传导到室内空气中。
-节能环保：铝制散热器的制作材料易于回收，且铝材重量轻，节能环保。
-防锈腐蚀性能好：铝制散热器表面经过氧化处理具有一层致密的氧化膜，能够较好地防止腐蚀。
-造型多样：铝制散热器制作工艺较灵活，可根据不同需求设计出各种造型。
3.铸铁散热器：铸铁散热器是一种传统的散热设备，具有以下性能特点：-散热性能稳定：铸铁散热器的热传导能力较强，稳定的散热性能能够保持室内温度的稳定。
-寿命长：铸铁散热器材质坚固，耐腐蚀性好，使用寿命较长。
-散热均匀：铸铁散热器的表面积大，能够均匀地将热量传导到空气中，使室内温度保持均衡。
-造型多样：铸铁散热器的外观可以根据需求设计成各种不同的造型，具有较高的装饰性。
4.电散热器：电散热器是一种便捷、高效的采暖设备，具有以下性能特点：-制热快：电散热器采用电能作为能源，可以在短时间内快速加热，加热效果明显。
-温控精准：电散热器配有温控装置，可以实现室温的智能调节，精确控制室内温度。
-安全可靠：电散热器具有过流、过温等安全保护装置，能够在出现异常情况时及时断电，确保使用安全。
-噪音低：电散热器无需通过风机或水泵等设备工作，噪音较低，使用起来相对比较安静。
工程一：室热水供暖工程施工模块三：散热器施工安装单元 2散热器的计算1-3-2-1散热器面积及片数的计算方法1. 计算散热器的散热面积供暖房间的散热器向房间供应热量以补偿房间的热损失。
根据热平衡原理， 散热器的散热量应等于房间的供暖设计热负荷。
散热器散热面积的计算公式为QFK (t pj 式中 F ——散热器的散热面积（m 2）；Q ——散热器的散热量（ W ）；K ——散热器的传热系数 2[W/ （ m ·℃） ] ； tpj ——散热器热媒平均温度（℃）；t n——供暖室计算温度（℃） ；β 1 ——散热器组装片数修正系数； β 2 ——散热器连接形式修正系数；β 3 ——散热器安装形式修正系数。
2. 确定散热器的传热系数K散热器的传热系数 K 是表示当散热器热媒平均温度t n )1 2 3（ 2-1-2 ）t pj 与室空气温度 t n 的差为 1℃时， 每 1 m 2 散热面积单位时间放出的热量。
选用散热器时希望散热器的传热系数越大越好。
影响散热器传热系数的最主要因素是散热器热媒平均温度与室空气温度的差值t pj 。
另外散热器的材质、 几何尺寸、 结构形式、 表面喷涂、 热媒种类、 温度、流量、室空气温度、 散热器的安装方式、 片数等条件都将影响传热系数的大小。
因而无法用理论推导求出各种散热器的传热系数值，只能通过实验方法确定。
国际化规组织（ ISO ）规定：确定散热器的传热系数 K 值的实验，应在一个长×宽×高为（ 4±0.2 ） m ×（ 4±0.2 ） m ×（ 2.8 ±0.2 ） m 的封闭小室，保证室温恒定下进行，散热器应无遮挡，敞开设置。
通过实验方法可得到散热器传热系数公式K=a （ t b-t ） b （ 2-1-3 ）pj ） =a （ tpj n式中K——在实验条件下，散热器的传热系数2[W/ （ m ·℃） ] ； a 、 b ——由实验确定的系数，取决于散热器的类型和安装方式；t pj ——散热器热媒与室空气的平均温差， t pj =t pj – t n 。

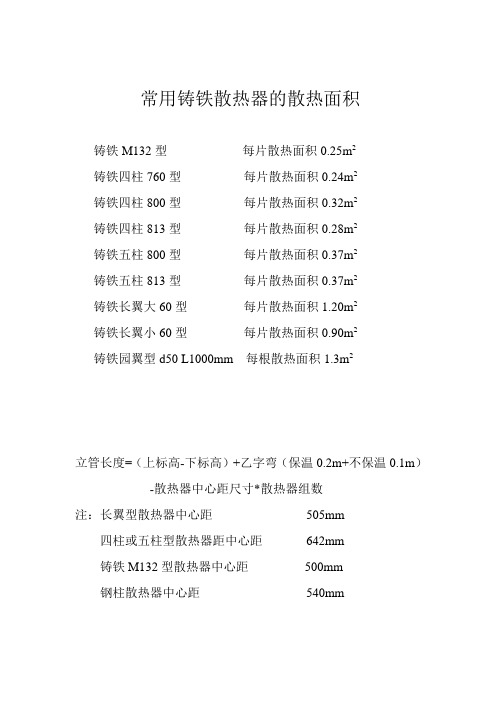

常用铸铁散热器的散热面积
铸铁M132型每片散热面积0.25m2
铸铁四柱760型每片散热面积0.24m2
铸铁四柱800型每片散热面积0.32m2
铸铁四柱813型每片散热面积0.28m2
铸铁五柱800型每片散热面积0.37m2
铸铁五柱813型每片散热面积0.37m2
铸铁长翼大60型每片散热面积1.20m2
铸铁长翼小60型每片散热面积0.90m2
铸铁园翼型d50 L1000mm 每根散热面积1.3m2
立管长度=（上标高-下标高）+乙字弯（保温0.2m+不保温0.1m）-散热器中心距尺寸*散热器组数
注：长翼型散热器中心距505mm
四柱或五柱型散热器距中心距642mm
铸铁M132型散热器中心距500mm
钢柱散热器中心距540mm。
适用于灰铸铁长翼型、圆翼型、柱型和M132型散热器组对与安装和钢制扁管型、板型、柱型和串片型散热器等的安装工程。
一、施工准备（一）作业条件1、组对场地有水源、电源。
2、铸铁散热片、托钩和卡子均巳除锈干净，并刷一遍防锈漆。
3、室内墙面和地面抹完。
4、室内采暖干管、立管安装完毕，接往各散热器的支管预留管口的位置正确，标高符合要求。
5、散热器安装地点不得堆放施工材料或其他障碍物品。
（二）材料要求1、散热器（铸铁、钢制）：散热器的型号、规格、使用压力必须符合设计要求，并有产品质量合格证及相关检验报告;散热器不得有砂眼、对口面凹凸不平、偏口、裂缝和上下口中心距不一致等现象。
翼型散热器翼片完好。
钢串片的翼片不得松动、卷曲、碰损。
钢制散热器应造型美观，丝扣端正，松紧适宜，油漆完好，整组炉片不翘楞。
2、散热器的组对零件：对丝、炉堵、炉补心、丝扣圆翼、法兰盘、弯头、弓形弯管、短丝、三通、弯头、油任、螺栓螺母应符合质量要求，无偏扣、方扣、乱丝、断扣。
丝扣端正，公紧适宜。
石棉橡胶垫以lmm 厚为宜（不超过1.5mm厚），并符合使用压力要求。
3、其他材料：圆钢、拉条垫、托钩、固定卡、膨胀螺栓、钢管、冷风门、机油、铅油、麻线、防锈漆及水泥的选用应符合现行国家及行业标准。
（三）主要机具1、机具：台钻、手电钻、冲击钻、电动试压泵、砂轮锯、套丝机等。
2、工具：铸铁散热器组对架子，对丝钥匙、压力案子、管钳、铁刷子、锯条、手锤、活扳子、套丝扳、自制扳子、錾子、钢锯、丝锥、煨管器、手动试压泵、气焊工具、散热器运输车等。
3、量具：水平尺、钢尺、线坠、压力表等。
二、质量要求质量要求符合《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)的规定。
续表三、工艺流程编制组片统计表f散热器组对一外拉条预制、安装一散热器单组水压试验f散热器安装一散热器冷风门安装一支管安装一系统试压一刷漆四、操作工艺（一）安装准备按施工图分段分层分规格统计出散热器的组数、每组片数，列成表以便组对和安装时使用。
散热器是将采暖系统的热媒 (热水或蒸汽)所携带的热量，.通过散热器壁面主要以对流传热方式向房间传热，以补充房间的热损失，保持室内一定的温度。
散热器是采暖系统的重要组成部分。
( 1)常用散热器类型。
目前，生产的散热器种类繁多，按其制造材质分，主要有铸铁散热器、钢制散热器和铝制散热器；按其构造形式分，主要有柱形、翼形、管形、平板形等散热器。
1)铸铁散热器。
铸铁散热器具有结构简单、耐腐蚀性好、使用寿命长、热稳定性好和价格便宜等优点，但其金属耗量大、传热系数比较低、承压能力低，普通铸铁散热器的承压能力一般为 0.4 ~ 0.5MPa，在使用过程中内腔的掉砂易造成热量表和温控阀的堵塞，外形欠美观。
按其构造形式的不同，主要有翼形和柱形两种。
其中翼形散热器又分为圆翼形和长翼形-两种，常用柱形散热器主要，有二柱散热器、四柱散热器。
铸铁散热器：一般只用于热水采暖系统。
长翼形散热器外表面具有许多竖向肋片，外壳内部为一扁盒装空间，其示意图如图3- 46所示。
圆翼形散热器是一根内径75mm 的管子，外面带有许多圆形肋片的铸件，其示意图如图3-47所示。
柱形散热器是呈柱状的单片散热器组装在一起形成一组散热器，每片散热器各 (也称中片)。
我国常用的柱形散热器主要有二柱、四柱散热器。
根据国内标准，-每片散热器长度有 60、80mm 两种，宽度 B-有 132、143、l64mm 三种, 散热器同侧进出口 中心距有，300、500、600、900mm 四种标准规格尺寸。
对 HT100灰铸铁柱型散热器，以热水为热媒时，最高工作压力为 0.5MPa ；对于HTl50灰铸铁柱形散热器，以热水为热媒时，最高工作压力为 0.8MPa ；以蒸汽为热媒时，最高工作压力为 0.2MPa 。
常用灰铸铁柱形散热器有五种规格，相应型号标准记为 TZ2 -5 -5 {8)、TZ4 -3 -5 (8)、TZ4 -5-5 (8)、TZ4 -6-5 (8)和TZ4 -9 -5(8)。
散热器安装施工工艺金旗舰散热器安装施工工艺；1范围；本工艺标准适用于灰铸铁长翼型，圆翼型、柱型和M1；施工准备；材料要求：；散热器（铸铁、钢制）：散热器的型号，规；散热器的组对零件：对丝、炉堵、炉补心、；主要机具：；机具：台钻、手电钻、冲击钻、电动试压泵；工具：铸铁散热器组对架子，对丝钥匙、压；量具：散热器安装施工工艺1范围本工艺标准适用于灰铸铁长翼型，圆翼型、柱型和M132型散热器组对与安装，钢制扁管型、板型、柱型和串片型散热器的安装工程。
2施工准备材料要求：散热器（铸铁、钢制）：散热器的型号，规格，使用压力必须符合设计要求，并有出厂合格证；散热器不得有砂眼、对口面凹凸不平，偏口、裂缝和上下口中心距不一致等现象。
翼型散热器翼片完好。
钢串片的翼片不得松动、卷曲、碰损。
钢制散热器应造型美观，丝扣端正，松紧适宜，油漆完好，整组炉片不翘楞。
散热器的组对零件：对丝、炉堵、炉补心、丝扣圆翼法兰盘、弯头、弓形弯管、短丝、三通、弯头、油任、螺栓螺母应符合质量要求，无偏扣、方扣、乱丝、断扣。
丝扣端正，松紧适宜。
石棉橡胶垫以1mm厚为宜（不超过1.5mm厚），并符合使用压力要求。
主要机具：机具：台钻、手电钻、冲击钻、电动试压泵、沙轮锯、套丝机。
工具：铸铁散热器组对架子，对丝钥匙、压力案子、管钳、铁刷子、锯条、手锤、活扳子、套丝板、自制扳手、錾子、钢锯、丝锥、煨管器、手动试压泵、气焊工具、散热器运输车等。
量具：水平尺、钢尺、线坠、压力表。
作业条件：组对场地有水源、电源。
铸铁散热片、托钩和卡子均已除锈干净，并刷好一道防锈漆。
室内墙面和空中抹完。
室内采暖干管、立管安装终了，接往各散热器的支管预留管口的位置正确，标高吻合请求。
散热器安装地点不得堆放施工材料或其它障碍物品。
3操作工艺工艺流程：编制组片统计表→散热器组对→外拉条预制、安装试验→散热器安装→散热器冷风门安装→支管安装→散热器单组水压→系统试压→刷漆各类型号的铸铁柱型散热器组对：组对前要备有散热器组对架子或根据散热器规格用100×100木方平放在地上，楔四个铁桩用铅丝将木方绑牢加固，做成临时组对架。
