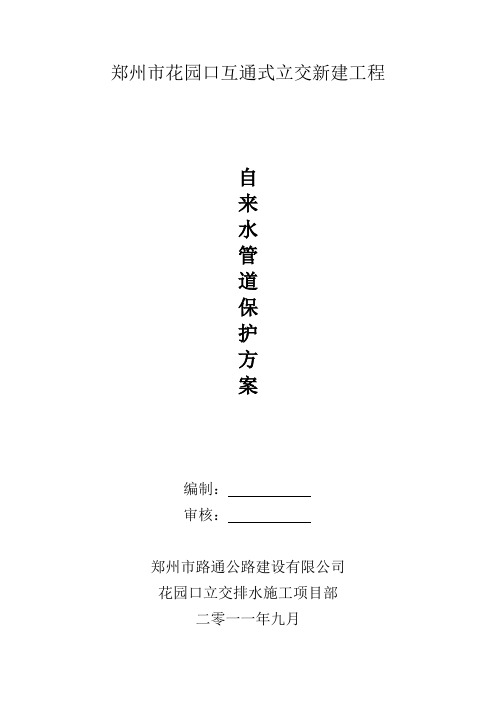

郑州市花园口互通式立交新建工程自来水管道保护方案编制：审核：郑州市路通公路建设有限公司花园口立交排水施工项目部二零一一年九月自来水管保护方案一、施工概况我施工队在管渠D2Y11—D3Y22，段施工中，途经自来水管线，经现场实际测量数据显示，自来水管底与设计管渠盖板顶高程一致，现鉴于我部施工工作面与自来水管线在空间上交叉距离太近，为减少自来水管在外裸露时间，业主拟定把管渠改为三根净直径为1.2m混凝土管从自来水管下部50cm处平行穿过，以缩短通过自来水管段施工工期。
在此基础上为防止自来水管开破，仍对自来水管进行技术保护措施。
二、管线保护方法1、保护方法此段自来水管为6m一节，在两节相接处有铸铁圈保护，在此基础上我部拟定用上架下托的方法对自来水管进行保护，即在自来水管线上方架设槽钢，用钢管和钢丝绳将管线套牢，最后在两节自来水管接头处下方砖砌墙体顶托。
2、施工顺序（1）上架施工：先在原地面自来水管线方向正上方两头各浇筑一个3000*500*500的C30混凝土墙体，然后在自来水管正上方平行搭设两个间距为1.4M的槽钢，把槽钢固定于混凝土墙体顶，并在槽钢上每隔25cm摆设一根钢管。
(2）钢管施工：槽钢与钢管固定好以后，先从距自来水管的一头12CM处开始人工垂直向下开挖水管四周土体，直到挖至自来水管底50cm,并横向开挖50cm，然后在自来水管两侧竖向垂直设置两根钢管与槽钢上方的钢管使用管扣相连接，最后分别紧挨自来水管底及上方设置一根钢管，与竖向两侧的钢管使用管扣相连接，开挖完的部位设置好钢管后继续用人工沿着自来水管方向继续挖除土体，每25cm设置一组钢管，依次进行直到设置到另一头自来水管接头处。
（3）钢丝绳施工：在设置钢管的时候，分别于距本节自来水管15cm处与中间处各设置一条钢丝索，钢丝索从自来水管底穿过垂直包裹自来水管及槽钢，对自来水管形成吊置，连成整体。
(4)下托施工：上架整体做好以后，开挖自来水管一端接头连接处，所挖空间为能砌筑2000*240*1940砖墙，在砌筑好一端后再施工另一端。
郑州市交通枢纽工程项目简介（共四十七项）目录桥梁项目（共24项）一、花园口互通式立交二、南三环与机场高速互通式立交三、嵩山南路与南四环立交四、郑开大道与京港澳高速互通式立交五、花园路与连霍高速互通立交六、郑汴路与G107新线互通式立交七、石家庄至武汉高速铁路客运专线郑州站站房高架匝道（桥）工程八、中州大道与郑新快速通道互通式立交九、金水东路与G107新线互通立交十、G107辅道与连霍高速互通式立交十一、郑州市南三环东段与京港澳高速互通式立交十二、科学大道与西南绕城高速立交十三、中原西路与西南绕城高速公路互通式立交十四、大学南路与西南绕城高速公路互通式立交十五、郑新路与西南绕城高速互通式立交新建工程十六、航海东路与京港澳高速互通式立交新建工程十七、迎宾路与连霍高速互通式立交新建工程十八、西三环北延与连霍高速互通式立交新建工程十九、文化路与连霍高速互通式立交新建工程二十、107辅道南延线与西南绕城高速互通式立交新建工程二十一、北三环东延与京港澳高速互通式立交新建工程二十二、莲花街与西南绕城高速公路互通式立交新建工程二十三、陇海路与西南绕城高速公路互通式立交新建工程二十四、南三环与机场高速立交收费站迁移道路项目（共15项）：一、西绕城公路改建工程二、郑州市铁魏公路新建工程三、国道107线郑州段改建工程四、郑汴物流通道新建工程五、郑州市G107辅道至中信路（南三环东段）新建工程六、郑州市南出口暨郑州至新郑快速通道改建工程七、郑少高速至郑州市区航海路连接线八、郑州市万洪公路新建工程（航海东路东延至S223）九、国道107郑州境改线项目孟庄至龙湖连接线（原：新老G107十、东南四环连接线（G107辅道—G107郑州段改建工程）十一、西绕城公路生态绿化带建设十二、郑州至新密快速通道十三、郑州至上街快速通道十四、万三公路郑开大道至G220段改造工程十五、郑州市马头岗战备路新建工程场站项目（共6项）：一、客运南站二、郑州综合交通枢纽公路客运站三、客运北站四、客运西站五、公交场站项目六、公交港湾建设中心项目（共2项）：一、郑州交通信息服务中心二、郑州交通产业服务中心桥梁项目（共24项）一、花园口互通式立交1、立交概况：本项目位于郑州市北部花园口镇西黄刘村以西、中州大道（原G107）与G107（东绕城公路）、西绕城公路、花园路五路交叉处，北距G107黄河大桥3公里，南距中州大道与连霍高速公路立交4.5公里。
