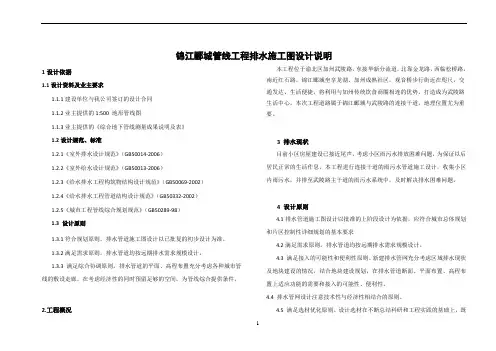

XXXXXXXXXXX物流基地物流南路道路工程排水施工图设计说明1．设计依据1.1 设计合同我公司与业主单位签订的设计合同。
1.2 相关规、标准1.2.1《室外给水设计规》（GB50013-2006）1.2.2《室外排水设计规》（GB50014-2006）(2011年版)1.2.3《给水排水工程管道结构设计规》（GB50332-2002）1.2.4《给水排水工程构筑物结构设计规》（GB50069-2002）1.2.5《城市工程管线综合规划规》（GB50289-98）1.2.6《城市防洪工程设计规》（CJJ50-92）1.2.7《给水排水管道工程施工及验收规》（GB50268—2008）1.3设计基础资料、工程资料1.3.1《XXXXXXXX物流基地控制性详细规划》（市城市规划设计研究院 2009.10）1.3.2《XXXXXXXX物流基地物流东路道路工程》（建设集团设计分公司 2010.5）1.3.3《XXXXXXXXX物业基地物流南路道路工程初步设计专家审查意见通知书》（XXXXXXXXXXX城乡建设委员会 2012年9月4日）1.3.4片区1：10000/1：500 地形图资料。
1.3.5项目业主单位提供的其它有关资料。
1.4初步设计审查意见及回复1.4.1缺少城市道路综合管网工程设计（给水、电力、通讯、燃气），排水初步设计说明应补充规划排水系统概况。
回复：本次设计围包括市政道路雨、污水设计，不包括综合管网部分，给水、电力、通讯及燃气等综合管线仅考虑预留走廊位置，不做具体设计；同地说明中已补充规划排水系统情况。
1.4.2排水初步设计说明4.3.1条：根据《XXXXXXXXXXXXXX物流基地控制性详细规划》（文本），用地规模为235.04公顷，规划区污水量为5566立方米/日。
污水量为用水量的80%。
依次计算规划区城市单位建设用地综合用水量为0.296万m3（km2·d），与城市单位建设用地综合用水量指标相差较大，请核实。
城市支路排水施工图设计说明（含管道拖拉管）一、概况1.1、项目概况本项目新建道路南起（现状道路），北至（现状道路），道路终点坐标为（X=220338.571，Y=198271.269）。
规划红线宽度为15m，全长为767.515m。
二、设计依据、规范、图集、范围2.1、主要依据1.业主委托书；2.《XXX控制性详细规划》；3. 业主提供的1∶1000电子地形图；4.项目相关基础资料及现场踏勘资料；5.道路专业提供道路平、纵、横断面设计数据；6.《市政公用工程设计文件编制深度规定（2013年版）》。
2.2、主要规范1).《城镇给水排水技术规范》（GB50788-2012）；2).《室外给水设计规范》（GB50015-2006）；3).《室外排水设计规范(2016年版)》（GB50014-2006）；4).《给水排水管道工程施工及验收规范》（GB50268-2008）；5).《给水排水构筑物工程施工及验收规范》（GB50141-2008）；6).《给水排水工程管道结构设计规范》（GB50332-2002）；7).《城市工程管线综合规划规范》（GB50289-2016）；8).《污水综合排放标准》（GB8978-1996）；9).《给水排水工程构筑物结构设计规范》（GB50069-2010）。
10).《城市排水工程规划规范》（GB50318-2017）；11).《建筑设计防火规范》（GB50014-2014）；12).《给排水设计手册》给排水工程、常用资料（第二版）；13).《室外给水排水和燃气热力工程抗震设计规范》（GB50032-2003）；2.3、设计图集1).《市政给水管道工程及附属设施》（07MS101）；2).《市政排水管道工程及附属设施》（06MS201）；3).《埋地矩形雨水管道及其附属构筑物》（09SMS202-1）2.4、设计范围主要设计内容包括道路工程、排水工程、照明工程、交通工程等。
道路排水施工图设计说明一．工程概况本图为眉山市交通中心周边道路市政工程裴城路(永通河至双赋园段）排水工程施工图。
(1）片区前期确定方案简述雨水概况：1)、原规划岷江大道、紫竹西街~紫竹东街、秋岚东街、裴城路及三苏大道为雨水干管,流向自西向东，最终均接入永通河。
2）、岷江大道已建段d600雨水管径过小，埋深较浅，无法满足上游雨水接入；紫竹东街现状为合流管，双侧d600布置，管径较小,无法满足上游雨水接入；原秋岚东街十字口因学校拆迁问题已改为丁字口，下游出路也无法形成；裴城路已建d1000雨水管径过小,埋深较浅也无法满足远期片区雨水排放要求；三苏大道现状为雨水边沟为主雨水的系统,无法满足雨水管接入要求。
3）、经实测各相交已建段雨污水系统的实测资料,并提交专项优化方案沟通后，按规划最终意见设置如下：(a）裴城路规划为片区雨水总干管，管径d2200，坡度0。
001,流向自西向东,接入永通河。
（b）岷江大道已建段雨水仅负责已建段雨水汇水面积，不转输上游雨水汇水面积，岷江大道西延段雨水途径铁环东路汇入裴城路规划雨水总干管，原铁环路与岷江大道交叉口上雨水与岷江大道西延段雨水顺接.(c）紫竹西街大部及原铁环西路紫竹西街～三苏大道段雨水均经由铁环东路汇入裴城路规划雨水总干管，原铁环路与紫竹西街交叉口上雨水与紫竹西街雨水顺接，紫竹西街余下部分接入紫竹东街意见河流管.（d）秋岚东街及二环西路雨水均汇入裴城路雨水总干管，近期可与裴城路已建d1000雨水管顺接，以解决雨水近期排放问题。
污水概况:1)、原规划岷江大道经二环西路经裴城路为污水干管；铁环路为污水干管；紫竹西街～紫竹东街及秋岚东街~秋岚东街对侧规划路为污水干管.2)、岷江大道已建段d300污水管径过小，埋深较浅，无法满足上游污水接入；紫竹东街现状为合流管，双侧d600布置，埋深较浅,无法满足上游污水接入;原秋岚东街十字口因学校拆迁问题已改为丁字口，下游出路也无法形成；裴城路已建d300污水管径过小，靠近铁环东路段埋深较浅，原规划污水排放要求；三苏大道现状无成系统污水管道,无法满足污水管接入要求。
道路排水设计说明一．工程概况本项目为毕节市立交及道路排水工程，工程内容主要包括碧阳大道排水工程、下拉槽排水工程、开行大道及FDA 匝道排水工程. 二.设计依据（1)《工程设计合同》；(2)《室外排水设计规范》(GB 500１４-２０06）； (3）《城市排水工程规划规范》(ＧＢ 5０318-2０00); （４）《城市工程管线综合规划规范》(５028９—９8)；（5)《给水排水管道工程施工及验收规范》（GB 502６8—２008）； (6)相关道路设计图。
三.主要技术指标1、 雨水计算采用毕节市暴雨强度公式:单位： （L/S·Ha）t= ｔ1＋m t 2t 1＝１0(ｍi ｎ)，m:暗管m=2,明渠m=1。
2;2、 雨水设计重现期:一般道路采用P=3年,立交排水系统采用１0年一遇;3、 综合径流系数:ψ＝0。
7(居住、商务)ψ=0。
15(绿地、公园）;4、 污水平均日面积比流量：0.8L ／ha.s 。
四．设计概况 （一)平面设计根据规划要求,雨污水排水设计如下:碧阳大道排水系统,在下拉槽处设置雨水泵站，最终接入FDA 匝道,雨水最终接入河流。
碧阳大道起点段雨水接入起点断落涵洞，污水接入下游污水检查井，最终排水平面布置图详见排水平面图。
（二)横断面标准横断面管位依据所提供的规划条件进行布置： 本工程参照已建管道位置图,其排列具体见标准横断面图。
五．管材及附属构筑物 (一）管材及接口本工程雨、污水管道管径ＤＮ≤500ｍm 时采用ＦR ＰP 模压管,环刚度S 2 ≥８KN/m ２，橡胶圈承插柔性接口，参见06MS2０１—2，３０页。
当ＤN 〉500m ｍ采用承插钢筋砼管道，钢筋砼管道管材应符合GB/Ｔ１１836—２009标准；且当管道覆土高度0。
7m ＜H ≤４。
５m 时采用Ⅱ级钢筋砼管道，管道覆土高度4。
５m ＜H ≤９．0m 时采用Ⅲ级钢筋砼管道,采用T 型橡胶圈柔性接口，参见0６MS201—１/２３。
设备专业施工图设计说明给排水专业施工图设计说明目录第一章总则1.1. 工程设计依据1.2. 工程概况1.3. 设计原则1.4. 设计范围1.5. 定义1.6. 设计协调1.7. 图纸标注单位说明第二章制图说明2.1. 建筑分区说明2.2. 图纸编号说明2.3. 图纸比例说明2.4. 设备编号说明2.5. 系统、立管、空调风口、电动风阀及自控阀等编号说明第三章初步设计说明3.1. 室外管线3.2. 给水排水3.2.1 给水3.2.1.1 生活给水3.2.1.2 消防给水3.2.1.3 生活饮用水系统3.2.1.4 其它给水3.2.2 中水3.2.3 排水3.3. 空调、采暖、通风3.3.1 设计参数及设计标准3.3.2 室内负荷计算总量3.3.3 空调采暖方案3.3.4 空调冷热源3.3.5 空调采暖冷热水系统3.3.6 室内气流组织3.3.7 通风系统3.4. 动力3.5. 自动监控要求3.6. 建筑能耗计量3.7. 消防设计专篇3.7.1 消防用水量3.7.2 消防储水池3.7.3 室外消火栓系统3.7.4 室内消火栓系统3.7.5 自动喷水灭火系统3.7.5.1 湿式系统及预作用式系统3.7.5.2 大空间智能型主动喷水灭火系统3.7.6 机械加压送风防烟系统3.7.7 机械排烟系统3.7.8 空调通风系统防火措施3.7.9 其他防火系统3.8 环保设计专篇3.8.1 噪声控制3.8.2 室内环境3.8.3 污水处理3.8.4 废气排放3.9 卫生防疫专篇3.10 节水设计专篇3.11 节能设计专篇第四章施工说明4.1. 管材及做法4.2. 保温材料及做法4.3. 阀门配件及做法4.4. 系统工作压力、试验压力4.5. 防腐、冲洗4.6. 支吊架4.7. 其它第一章总则1.1 工程设计依据：本工程设计执行国家现行建筑设计规范、规程、标准、通用图集及建设部、郑州市有关规定，主要包括（但不限于）：设备专业施工图设计说明设备专业施工图设计说明工程设计依据－标准图、通用图集（一）设备专业施工图设计说明工程设计依据－标准图、通用图集（二）设备专业施工图设计说明1.2 工程概况―商业‖ 项目位于河南。
公用码头连接道工程——排水工程施工图设计说明1、设计依据(1)《重庆市忠县乌杨镇控制性详细规划》(2023年1月)：(2)业主提供实测的项目建设区1:500地形图；(3)《乌杨公用码头连接道工程》方案设计文件2023年4月；(4)《乌杨公用码头连接道工程地质勘察报告(忠县恒鑫建筑勘察设计有限公司)》2023年5月；(5)业主提供周边已建项目相关设计文件资料；(6)业主提供的项目区建设的选址、自然条件、建设条件和技术工艺等资料。
设计采用的规范标准：(1)《室外排水设计规范》GB50014-2006(2016年版)；(2)《室外给水设计标准》GB50013-2018；(3)《城镇给水排水技术规范》(GB50788-2012)；(4)《给水排水工程管道结构设计规范》GB50332-2002；(5)《给水排水工程构筑物结构设计规范》(GB50069-2002)；(6)《给水排水管道施工及验收规范》GB50268-2008；(7)《城市工程管线综合规划规范》GB50289-2016；(8)《城市防洪工程设计规范》(GB/T50805-2012)；(9)《市政排水管道工程及附属设施》(06MS201)；(10)《城市给水工程规划规范》GB50282-2016；(11)《城市排水工程规划规范》GB50318-2017；(12)《混凝土结构设计规范》GB50010-2010；(13)《城市内涝防治技术规范》(GB51222-2017)o(14)《山地城市室外排水管渠设计标准》(DBJ50/T-296-2018)(15)《危险性较大的分部分项工程安全管理实施细则(2019年版)》(16)《室外给水排水和燃气热力工程抗震设计规范》(GB50032-2003)2、工程概况及上阶段审查意见执行情况2.1工程概况本项目位于重庆市忠县乌杨公用码头东侧。
本次设计的乌杨公用码头连接道,起点与杨城路交叉口相接，终点与现状疏港大道顺接，道路全长约453.703m,建设标准为双向两车道城市支路，设计速度20km∕h,路幅宽度16米。
排水工程设计说明1、设计依据本次排水工程设计依据为：（1）工程项目区修测电子地形图1:500；（2）《项目区域现状管线探测资料》2、采用的主要规范和标准1、《室外排水设计规范》GB50014－20162、《给水排水工程构筑物结构设计规范》GB50069－20163、《混凝土结构设计规范》GB50010－20104、《城市工程管线规划规范》GB50289－20165、《城市道路设计规范》CJJ37－20166、《给排水管道施工及验收规范》GB50268－20087、《市政公用工程设计文件编制深度的规定》（2013年版）3、计算公式与设计参数采用某市暴雨强度公式（参照各城市标准）q=2995.282（1+0.634LgTe）(t+9.587)0.776t=t1+t2其中：Te——设计暴雨重现期，取3年；t——降雨历时（min），取15分钟；雨水流量计算公式Q=q*￡*F其中：Q——雨水设计流量（L/S）q——设计暴雨强度（L/S*ha）￡——径流系数，南北两侧均取0.85F——汇水面积（ha）排水管道设计参数V=1nR23I12其中：V——流速（m/S）R——水力半径（m）-I——水力坡降n——粗糙系数（污水管道采用UPVC或者PE双壁波纹管取0.010；雨水管道采用混凝土或钢筋混凝土管取0.0135）。
4、设计概述本次排水工程设计主要内容为道路沿线雨污水管道设计；桩号K0+000~K0+043雨水管道单侧布置于道路西侧，桩号K0+043~K0+099雨水管道单侧布置于道路南侧，管径DN500～DN600，桩号K0+000~K0+043污水管道单侧布置于道路西侧，桩号K0+043~K0+088污水管道单侧布置于道路南侧，管径DN400，管道具体位置详见管综标准横断面图。
（1）雨水部分：本次雨水管道设计结合新建道路坡度，设置一条DN500～DN600的雨水管道收纳道路及沿线片区的雨水。
第一段：桩号K0+099至桩号K0+043，雨水走向由东向西，雨水管径DN500。
给排水设计施工图说明及图例一、工程概况本工程为新疆老年社会福利园区民政设施建设项目，总用地面积10.29公顷，建筑总面积10.17万㎡，其中地上总建筑面积为8.13万㎡，地下总建筑2.04万㎡，主要建设用于老年人生活与活动的老年康复中心（老年病医院）（02#），（07#）、门卫（08#）等业务用房，同时设有地下能源中心，地下车库，风雨连廊，室外活动场，绿地，地面停车场等配套设施。
其中老年康复中心（老年病医院）（02#）包括门诊楼（02A#）和病房楼（02B#）各1栋，门诊楼地上4层，地下1层，总建筑面积10670㎡。
病房楼地上7层，地下1层，总建筑面积11750㎡。
老年活动中心及日间照料护理实训基地（03#）主楼地上8层，裙房地上2层，地下1层，为园区最高建筑，建筑高度32.290（至平屋面建筑面层的高度），地上总建筑面积13107㎡，园区生活服务中心（04#）地上3层，地下1层，地上总建筑面积5357㎡。
行政及接待中心（05#）地上4层，地下1层，地上总建筑面积2886㎡。
老年公寓（07#）地上6-9层，共8栋，总建筑面积37342㎡。
门卫（08#）地上1层，共3栋，总建筑面积154㎡。
老年康复中心（老年病医院）（02#）建筑高度32.29m，三栋老年公寓（9F）的建筑高度27.85m，属于二类高层建筑设计耐火等级为二级，地下部分为一级。
其他建筑属于多层或低层建筑，设计耐火等级为二级，地下部分为一级。
岩土工程勘察报告建议场地为1级（轻微）非自重湿陷性黄土，在建筑物基础埋深范围内，应挖除。
在建筑物基础埋深范围内按1级非自重湿陷性黄土场地设防，本次仅老年公寓（07#）地上6-9层，共8栋，总建筑面积37342㎡的设计。
二、设计范围室内给排水及消防给水设计。
三、设计依据1、国家建设及当地现行的规范，规程a.《建筑给排水设计规范》GB50015-2003(2009版)b.《建筑设计防火规范》GB50016-2006c.《汽车库、修车库、停车场设计防火规范》GB50067-97d.《自动喷水灭火系统设计规范》GB50084-2001(2005版)e.《自动喷水灭火系统施工及验收规范》GB50261-2005f.《建筑灭火器配置设计规范》GB50140-2005g.《室外排水设计规范》GB50014-2006（2011版）h.《民用建筑节水设计标准》GB50555-2010i.《生活饮用水卫生标准》GB5749-2006j.《游泳池给水排水工程技术规程》CJJ122-2008k.《室外排水设计规范》GB50014-2006（2011版）l.《城镇给水排水技术规范》GB50778-2012m.《湿陷性黄土地区建筑规范》GB50025-2004n.《高层民用四、给水系统(一)、冷水系统1、整个基地给水系统从竖向按高度21米及以下地区为低区，21米及以上为高区，横向上按单体分区。
排水施工图设计说明1、设计依据及规范1.1设计依据1.1.1业主提供的设计委托书。
1. 1.2业主提供1/500地形图。
LL3道路专业提供的道路设计1.1.4其他1.2设计规范、规程及国家标准图集(1)《室外给水设计规范》(GB50013-2006)2013年版(2)《室外排水设计规范》(GB50014-2006)2016年版(3)《给水排水工程构筑物结构设计规范》(GB50069-2002)(4)《给水排水工程管道结构设计规范》(GB50332-2002)(5)《给水排水管道工程施工及验收规范》(GB50268-2008)(6)《给水排水工程埋地预制混凝土圆形管管道结构设计规程》(CECS143：2002)(7)《埋地聚乙烯钢肋复合缠绕排水管管道工程技术规程》(CECS210：2006)(8)《市政排水管渠工程质量检验评定标准》(CJJ3-2008)(9)《混凝土排水管道基础及接口》(06MS201/1)(IO)《埋地塑料排水管道施工》(06MS201/2)(H)《城镇给水排水技术规范》GB50788-20122、工程概况及现有管网情况本项目属城市道路，位于广州市从化区温泉镇群英洞片区，永福路和105国道之间，道路起点接永福路。
计算行车速度30km∕h0道路设计宽度12m,资金紧缺，过桥后路人行道不做铺装，照明专业和绿化专业不在本项目实施，总长0.279km,起点桩号为K0+000：终点桩号K0+279.663。
道路新建跨现状河涌20米桥梁一座，路口与永福路交界处路边设停车场。
本次设计为新建道路，无现有管网。
设计污水管道接入道路北侧永福路现有DN500污水管。
雨水就近排入群英洞灌溉渠，渠内暂无相关水文资料，无法复核排出口水位与水渠水位的关系。
3、设计范围本次排水设计范围主要为道路内的雨、污水系统。
新建雨水管道用于排出本工程范围内的路面雨水。
新建污水管道用于收集本段地块污水。
停车场内考虑设计场地雨水排水。
道路排水设计说明一．工程概况本项目为毕节市立交及道路排水工程，工程内容主要包括碧阳大道排水工程、下拉槽排水工程、开行大道及FDA 匝道排水工程。
二．设计依据（1）《工程设计合同》；（2）《室外排水设计规范》（GB 50014-2006）； （3）《城市排水工程规划规范》（GB 50318-2000）； （4）《城市工程管线综合规划规范》（50289-98）；（5）《给水排水管道工程施工及验收规范》（GB 50268-2008）； （6）相关道路设计图。
三．主要技术指标1、 雨水计算采用毕节市暴雨强度公式：单位： (L/S·Ha)t= t 1+m t 2t 1＝10（min ）,m ：暗管m=2,明渠m=1.2；2、 雨水设计重现期：一般道路采用P=3年，立交排水系统采用10年一遇；3、 综合径流系数：ψ=0.7（居住、商务）ψ=0.15（绿地、公园）；4、 污水平均日面积比流量：0.8L/ha.s 。
四．设计概况 （一）平面设计根据规划要求，雨污水排水设计如下：碧阳大道排水系统，在下拉槽处设置雨水泵站，最终接入FDA 匝道，雨水最终接入河流。
碧阳大道起点段雨水接入起点断落涵洞，污水接入下游污水检查井，最终排水平面布置图详见排水平面图。
（二）横断面标准横断面管位依据所提供的规划条件进行布置：本工程参照已建管道位置图，其排列具体见标准横断面图。
五．管材及附属构筑物 （一）管材及接口本工程雨、污水管道管径DN ≤500mm 时采用FRPP 模压管，环刚度S 2 ≥8KN/m2，橡胶圈承插柔性接口，参见06MS201-2,30页。
当DN>500mm 采用承插钢筋砼管道，钢筋砼管道管材应符合GB/T11836-2009标准；且当管道覆土高度0.7m ＜H ≤4.5m 时采用Ⅱ级钢筋砼管道，管道覆土高度4.5m ＜H ≤9.0m 时采用Ⅲ级钢筋砼管道，采用T 型橡胶圈柔性接口，参见06MS201-1/23。
雨水口连接管采用FRPP 模压管，环刚度S 2 ≥8KN/m2，橡胶圈承插柔性接口，参见06MS201-2,30页。
（二）管道基础雨水口连接管采用360°混凝土满包基础，满包厚度为de+150mm ，采用C15混凝土； FRPP 模压管，采用砂石基础，参见06MS201-2,54页；承插式钢筋砼管道采用180°砂石土基础，参见06MS201-1/11；当雨、污水支管与排水主管间垂直净距小于0.15m 时，对交叉处的排水主管采用C15混凝土满包处理。
（三）检查井采用砖砌排水检查井，当DN ≤600mm 管径时采用圆形排水检查井，井径按06MS201-3/7“排水检查井尺寸表”确定，检查井做法详见06MS201-3,20页；当d ≥800管径时，采用矩形排水检查井，检查井做法详见06MS201-3，37页。
检查井井盖与井座位选用原则：采用高分子复合材料防盗井盖（座），其技术标准应满足《聚合物复合材料检查井盖》（JC/T211-2005）和国家标准《检查井盖》（GB/T 23858-2009），检查井盖采用D400类型，井口为700mm 。
检查井位于车行、人行道路下时，井盖应与道路齐平，位于绿化带时应高于地面0.10m 。
当管道跌水水头≥1.0m 时设置跌水井，跌水井采用06MS201-3,103页。
当跌水水头小于1米时，可以不设跌水井，做成流槽。
（四）雨水口本工程采用偏沟式双篦雨水口，局部地方可适当调整，道路交叉口局部低洼处应增设雨水()()95.017lg 473.015055P t P q ++=口，雨水口参见06MS201-8/25。
雨水口连接管采用d300管径,i≥0.01,道路红线宽度B＜25m时井深H＝1.0m；道路红线宽度B≥25m时井深H＝1.2m。
雨水箅子采用钢纤维混凝土砼材料井篦（座），其材料应符合相关质量验收及行业标准。
（五）预留支管（井）雨水预留支管管径为d400，污水预留支管管径为d300，i≥0.01。
预留支管检查井位于道路红线外2.0m处，道路有绿化带时预留支管检查井位于绿化带内侧1.0m处，雨水预留检查井加深0.5m用于沉砂，雨水污水预留支管位置根据现场用地性质而定，如果无规定，一般雨水污水每间隔一个检查井预留一个支管。
当道路红线外现状地面标高低于道路设计标高1.5m以上时可暂不设置支管检查井，仅将支管伸出路肩墙0.5m，用页岩实心砖将管口封死；道路道路红线外现状地面标高高于道路设计标高1.0m以上时则将支管埋至路堑墙脚，支管检查井视地块开发清况适时砌筑。
当雨、污水管在道路红线外时，雨、污水检查井盖应比现状地面高0.5m。
（六）塑料管道与检查井连接具体做法请详见《地塑料排水管道施工》标准图集06MS201-2,56页，塑料管道与检查井连接图（四）。
六．施工要求（一）施工放线雨（污）水管（渠）中心线应严格按标准横断面管位排列图放线定位，检查井按道路桩号定位，转弯或道路横断渐变段处按检查井坐标定位。
为了避免截断管材，检查井井位可沿道路纵向移动不超过1.0m。
污水检查井井口方向为靠道路红线一侧，雨水检查井井口方向为靠中线一侧。
（二）施工准备施工前应首先核对与本工程相交（或相接）的外部道路排水管平面位置与高程，确保管线衔接平顺。
施工前应了解、探测清楚现状管线位置，并采取相应保护措施，避免施工时对其它已有管线产生破坏。
管道两侧应同时均匀回填，以免管道及构筑物发生移位。
若需分段施工，应加强管理，严格控制管底高程及管道设计纵坡，满足设计要求。
（三）管槽开挖排水管道（渠）开挖应满足《给水排水管道工程施工及验收规范》（GB 50268-2008）的规定，当采用砼基础时按GB50268-2008执行，基坑宽度为D0+2（b1+b2+b3）。
管道采用开槽法施工。
当土（石）方用机械开挖时，应保留0.2m应用人工清槽，不得超挖，如果超挖应进行地基处理。
有地下水时，应进行施工降水以保证干槽施工，当降水不利地基被扰动应进行地基处理。
沟槽开挖的宽度、边坡坡度、分层开挖每层深度应根据施工规范并结合实际清况确定。
边坡高度大于6.0m地段基坑支护工程应符合《给水排水管道工程施工及验收规范》的要求。
人工挖槽时确保堆土安全，堆土高度不宜超过1.5m，且距槽口边缘不宜小于0.8m，地面堆积荷载不得大于10KN/m2。
开槽达到设计标高后，应及时会同有关方面进行验槽。
验槽后应即时组织施工进行回填确保沟槽施工安全，避免坍塌。
（四）管基及检查井回填管道基础应落在有一定承载能力（fak≥100Kpa）的原状土层上，如开挖沟槽至设计标高为淤泥、耕植土等不良状况，必须清理至原土后，回填砂卵石至设计标高后再做管道基础，沟槽回填按《给水排水管道工程施工及验收规范》（GB 50268-2008）中第3.5节的要求执行。
沟槽回填土要求见如下：Ⅰ（管道胸腔）--回填土压实系数≥0.90；Ⅰ'(管道胸腔）--回填土压实系数为0.90～0.93；Ⅱ（管顶以上0.5m）--回填土压实系数为0.85（要求用木夯夯实）；Ⅲ（管顶以上0.5～2.5m）--回填土压实系数≥0.90；Ⅳ（土路床下0.6m）--回填土压实系数≥0.95（土路床下0.6～1.5m）--回填土压实系数≥0.90；其中Ⅰ、Ⅱ区采用砂卵石回填，若Ⅲ、Ⅳ区域与道路设计路基重合，应按道路回填要求进行具体施工，未重合部分用砂卵石回填。
为防止检查井及雨水口周边地面不均匀沉降，在检查井及雨水口周边宽1.0m范围内采用砂卵石回填至路面结构层。
（五）闭水试验污水管道按《给水排水管道工程施工及验收规范》（GB 50268-2008）的有关要求作闭水试验，对管基处于膨胀土地段的雨水管也要求作闭水试验。
七、施工验收施工中各分项、分部及单项工程均应采用《给水排水管道工程施工及验收规范》（GB 50268-2008）及时检查验收。
上道工序、分部工程未按有关标准验收合格前不得进行下道工序或相关分部工程的施工其它未尽事宜应严格按现行相关规范及规定执行，施工中如遇到现场情况与设计不符时，应及时通知业主及设计单位序号名称规格材料单位数量备注1 污水管D500 FRPP模压管米1349 S2≥8KN/m22 污水管D400 FRPP模压管米328 S2≥8KN/m23 污水检查井φ1000 砖砌个70 06MS201-3,20页4 雨水检查井φ1000 砖砌个47 06MS201-3，11页5 雨水检查井□1100×1100砖砌个41 06MS201-3，32页6 雨水检查井□1300×1100砖砌个 4 06MS201-3，32页7 雨水检查井□1500×1100砖砌个13 06MS201-3，32页8 雨水管D1200 钢筋混凝土Ⅱ级管米382 国际Ⅱ级承插管，橡胶圈柔性接头9 雨水管D1000 钢筋混凝土Ⅱ级管米75 国际Ⅱ级承插管，橡胶圈柔性接头10 雨水管D800 钢筋混凝土Ⅱ级管米1209 国际Ⅱ级承插管，橡胶圈柔性接头11 雨水管d600 钢筋混凝土Ⅱ级管米765 国际Ⅱ级承插管，橡胶圈柔性接头12 雨水管d500 FRPP模压管米377 S2≥8KN/m213 雨水管d300 FRPP模压管米418 雨水口联络管14 雨水口砖砌个105 偏沟式双蓖型高分子篦子1Z101000 工程经济1Z101010 资金时间价值的计算及应用P1 11．利息的计算P112. 资金等值计算及应用P513. 名义利率于有效利率的计算P111Z101020 技术方案经济效果评价P14 21．经济效果评价的内容P1422. 经济效果评价指标体系P1823. 投资收益率分析P1924. 投资回收期分析P2225. 财务净现值分析P2426. 财务内部收益率分析P2527. 基准收益率的确定P2628. 偿债能力分析P281Z101030 技术方案不确定分析P3131．不确定性分析P3132．盈亏平衡分析P3333．敏感性分析P381Z101040 技术方案现金流量表的编制P4141．技术方案现金流量表P4242．技术方案现金流量表的构成要素P451Z101050 设备更新分析P5351．设备磨损与补偿P5352．设备更新方案的比选P5553．设备更新方案的比选方法P561Z101060 设备租赁与购买方案的比选分析P6161．设备租赁与购买的影响因素P6162．设备租赁与购买的比选分析P621Z101070 价值工程在工程建设中的应用P6671．提高价值的途径P6772．价值工程在工程建设应用中的实施步骤P711Z101080 新技术、新工艺和新材料应用方案的技术经济分析P78 81．新技术、新工艺和新材料应用方案的选择原则P7982．新技术、新工艺和新材料应用方案的技术分析P7983．新技术、新工艺和新材料应用方案的经济分析P801Z102000 工程财务1Z102010 财务会计基础P8411．财务会计的职能P8412．会计核算的原则P8513．会计核算的基本前提P8614．会计要素的组成和会计等式的应用P881Z102020 成本与费用P91【最新资料 Word版可自由编辑！】21．费用与成本的关系P9122. 工程成本的确认和计算方法P9323. 工程成本的核算P9924. 期间费用的核算P1051Z102030 收入P10631．收入的分类及确认P10632. 建造（施工）合同收入的核算P1091Z102040 利润和所得税费用P11441．利润的计算P11442．所得税费用的确认P1171Z102050 企业财务报表P12351．财务报表的构成P12352．资产负债表的内容和作用P12453．利润表的内容和作用P12754．现金流量表的内容和作用P12855．财务报表附注的内容和作用P1321Z102060财务分析P13361．财务分析方法P13362．基本财务比率的计算和分析P1351Z102070筹资管理P13971．资金成本的作用及其计算P13972．短期筹资的特点及和方式P14173．长期筹资的特点及和方式P1451Z102080流动资产财务管理P14881．现金和有价证券的财务管理P14882．应收账款的财务管理P15083．存货的财务管理P1511Z103000 建设工程估价1Z103010 建设工程项目总投资P15311．建设工程项目总投资的组成P15312. 设备及工器具购置费的组成P15513. 工程建设其他费的组成P1581Z103020 建筑安装工程费用项目的组成与计算P16521．按费用构成要素划分的建筑安装工程费用项目组成P165 22．按造价形式划分的建筑安装工程费用项目组成P168 23．建筑安装工程费用计算方法P17024．建筑安装工程计价程序P1741Z103030 建设工程定额P17731．建设工程定额的分类P17732．人工定额的编制P17933．材料消耗定额的编制P18234．施工机械台班使用定额的编制P18435．施工定额和企业定额的编制P18736．预算定额与单位估价表的编制P18937．概算定额与预算指标的编制P1931Z103040 建设工程项目设计概算P19741．设计概算的内容和作用P19742．设计概算的编制依据、程序和步骤P19843．设计概算的编制方法P20044．设计概算的审查内容P2081Z103050 建设工程项目施工图预算P21151．施工图预算编制的模式P21152．施工图预算的作用P21253．施工图预算的编制依据P21354．施工图预算的编制方法P21355．施工图预算的审查内容P2191Z103060 工程量清单编制P22061．工程量清单的作用P22062．工程量清单编制的方法P2221Z103070 工程量清单计价P22771．工程量清单计价的方法P22772．招标控制价的编制方法P23473．投标报价控的编制方法P23874．合同价款的约定P2441Z103080 计量与支付P24781．工程计量P24782．合同价款调整P25083．工程变更价款的确定P26184．施工索赔与现场签证P26485．合同价款期中支付P27386．竣工结算与支付P28087．合同解除的价款结算与支付P2881Z103090 国际工程投标报价P28791．国际工程投标报价的程序P28792．国际工程投标报价的组成P29393．单价分析和标价汇总的方法P29994．单价分析和标价汇总的方法P29995．国际工程投标报价的技巧P30296．国际工程投标报价决策的影响因素P3051Z101000 工程经济1Z101010 资金时间价值的计算及应用P111．利息的计算P112. 资金等值计算及应用P513. 名义利率于有效利率的计算P111Z101020 技术方案经济效果评价P1421．经济效果评价的内容P1422. 经济效果评价指标体系P1823. 投资收益率分析P1924. 投资回收期分析P2225. 财务净现值分析P2426. 财务内部收益率分析P25【最新资料 Word版可自由编辑！】27. 基准收益率的确定P2628. 偿债能力分析P281Z101030 技术方案不确定分析P3131．不确定性分析P3132．盈亏平衡分析P3333．敏感性分析P381Z101040 技术方案现金流量表的编制P4141．技术方案现金流量表P4242．技术方案现金流量表的构成要素P451Z101050 设备更新分析P5351．设备磨损与补偿P5352．设备更新方案的比选P5553．设备更新方案的比选方法P561Z101060 设备租赁与购买方案的比选分析P6161．设备租赁与购买的影响因素P6162．设备租赁与购买的比选分析P621Z101070 价值工程在工程建设中的应用P6671．提高价值的途径P6772．价值工程在工程建设应用中的实施步骤P711Z101080 新技术、新工艺和新材料应用方案的技术经济分析P78 81．新技术、新工艺和新材料应用方案的选择原则P7982．新技术、新工艺和新材料应用方案的技术分析P7983．新技术、新工艺和新材料应用方案的经济分析P801Z102000 工程财务1Z102010 财务会计基础P8411．财务会计的职能P8412．会计核算的原则P8513．会计核算的基本前提P8614．会计要素的组成和会计等式的应用P881Z102020 成本与费用P9121．费用与成本的关系P9122. 工程成本的确认和计算方法P9323. 工程成本的核算P9924. 期间费用的核算P1051Z102030 收入P10631．收入的分类及确认P10632. 建造（施工）合同收入的核算P1091Z102040 利润和所得税费用P11441．利润的计算P11442．所得税费用的确认P1171Z102050 企业财务报表P12351．财务报表的构成P12352．资产负债表的内容和作用P12453．利润表的内容和作用P12754．现金流量表的内容和作用P12855．财务报表附注的内容和作用P1321Z102060财务分析P13361．财务分析方法P13362．基本财务比率的计算和分析P1351Z102070筹资管理P13971．资金成本的作用及其计算P13972．短期筹资的特点及和方式P14173．长期筹资的特点及和方式P1451Z102080流动资产财务管理P14881．现金和有价证券的财务管理P14882．应收账款的财务管理P15083．存货的财务管理P1511Z103000 建设工程估价1Z103010 建设工程项目总投资P15311．建设工程项目总投资的组成P15312. 设备及工器具购置费的组成P15513. 工程建设其他费的组成P1581Z103020 建筑安装工程费用项目的组成与计算P165 21．按费用构成要素划分的建筑安装工程费用项目组成P165 22．按造价形式划分的建筑安装工程费用项目组成P168 23．建筑安装工程费用计算方法P17024．建筑安装工程计价程序P1741Z103030 建设工程定额P17731．建设工程定额的分类P17732．人工定额的编制P17933．材料消耗定额的编制P18234．施工机械台班使用定额的编制P184 35．施工定额和企业定额的编制P187 36．预算定额与单位估价表的编制P189 37．概算定额与预算指标的编制P1931Z103040 建设工程项目设计概算P197 41．设计概算的内容和作用P19742．设计概算的编制依据、程序和步骤P198 43．设计概算的编制方法P20044．设计概算的审查内容P2081Z103050 建设工程项目施工图预算P211 51．施工图预算编制的模式P21152．施工图预算的作用P21253．施工图预算的编制依据P21354．施工图预算的编制方法P21355．施工图预算的审查内容P2191Z103060 工程量清单编制P22061．工程量清单的作用P22062．工程量清单编制的方法P2221Z103070 工程量清单计价P22771．工程量清单计价的方法P22772．招标控制价的编制方法P23473．投标报价控的编制方法P23874．合同价款的约定P2441Z103080 计量与支付P24781．工程计量P24782．合同价款调整P25083．工程变更价款的确定P26184．施工索赔与现场签证P26485．合同价款期中支付P27386．竣工结算与支付P28087．合同解除的价款结算与支付P2881Z103090 国际工程投标报价P28791．国际工程投标报价的程序P28792．国际工程投标报价的组成P29393．单价分析和标价汇总的方法P299 94．单价分析和标价汇总的方法P299 95．国际工程投标报价的技巧P30296．国际工程投标报价决策的影响因素P3051Z101000 工程经济1Z101010 资金时间价值的计算及应用P1 11．利息的计算P112. 资金等值计算及应用P513. 名义利率于有效利率的计算P111Z101020 技术方案经济效果评价P14 21．经济效果评价的内容P1422. 经济效果评价指标体系P1823. 投资收益率分析P1924. 投资回收期分析P2225. 财务净现值分析P2426. 财务内部收益率分析P2527. 基准收益率的确定P2628. 偿债能力分析P281Z101030 技术方案不确定分析P3131．不确定性分析P3132．盈亏平衡分析P3333．敏感性分析P381Z101040 技术方案现金流量表的编制P4141．技术方案现金流量表P4242．技术方案现金流量表的构成要素P451Z101050 设备更新分析P5351．设备磨损与补偿P5352．设备更新方案的比选P5553．设备更新方案的比选方法P561Z101060 设备租赁与购买方案的比选分析P6161．设备租赁与购买的影响因素P6162．设备租赁与购买的比选分析P621Z101070 价值工程在工程建设中的应用P6671．提高价值的途径P6772．价值工程在工程建设应用中的实施步骤P711Z101080 新技术、新工艺和新材料应用方案的技术经济分析P78 81．新技术、新工艺和新材料应用方案的选择原则P7982．新技术、新工艺和新材料应用方案的技术分析P7983．新技术、新工艺和新材料应用方案的经济分析P801Z102000 工程财务1Z102010 财务会计基础P8411．财务会计的职能P8412．会计核算的原则P8513．会计核算的基本前提P8614．会计要素的组成和会计等式的应用P881Z102020 成本与费用P9121．费用与成本的关系P9122. 工程成本的确认和计算方法P9323. 工程成本的核算P9924. 期间费用的核算P105【最新资料 Word版可自由编辑！】1Z102030 收入P10631．收入的分类及确认P10632. 建造（施工）合同收入的核算P1091Z102040 利润和所得税费用P11441．利润的计算P11442．所得税费用的确认P1171Z102050 企业财务报表P12351．财务报表的构成P12352．资产负债表的内容和作用P12453．利润表的内容和作用P12754．现金流量表的内容和作用P12855．财务报表附注的内容和作用P1321Z102060财务分析P13361．财务分析方法P13362．基本财务比率的计算和分析P1351Z102070筹资管理P13971．资金成本的作用及其计算P13972．短期筹资的特点及和方式P14173．长期筹资的特点及和方式P1451Z102080流动资产财务管理P14881．现金和有价证券的财务管理P14882．应收账款的财务管理P15083．存货的财务管理P1511Z103000 建设工程估价1Z103010 建设工程项目总投资P15311．建设工程项目总投资的组成P15312. 设备及工器具购置费的组成P15513. 工程建设其他费的组成P1581Z103020 建筑安装工程费用项目的组成与计算P165 21．按费用构成要素划分的建筑安装工程费用项目组成P165 22．按造价形式划分的建筑安装工程费用项目组成P168 23．建筑安装工程费用计算方法P17024．建筑安装工程计价程序P1741Z103030 建设工程定额P17731．建设工程定额的分类P17732．人工定额的编制P17933．材料消耗定额的编制P18234．施工机械台班使用定额的编制P184 35．施工定额和企业定额的编制P187 36．预算定额与单位估价表的编制P189 37．概算定额与预算指标的编制P1931Z103040 建设工程项目设计概算P197 41．设计概算的内容和作用P19742．设计概算的编制依据、程序和步骤P198 43．设计概算的编制方法P20044．设计概算的审查内容P2081Z103050 建设工程项目施工图预算P211 51．施工图预算编制的模式P21152．施工图预算的作用P21253．施工图预算的编制依据P21354．施工图预算的编制方法P21355．施工图预算的审查内容P2191Z103060 工程量清单编制P22061．工程量清单的作用P22062．工程量清单编制的方法P2221Z103070 工程量清单计价P22771．工程量清单计价的方法P22772．招标控制价的编制方法P23473．投标报价控的编制方法P23874．合同价款的约定P2441Z103080 计量与支付P24781．工程计量P24782．合同价款调整P25083．工程变更价款的确定P26184．施工索赔与现场签证P26485．合同价款期中支付P27386．竣工结算与支付P28087．合同解除的价款结算与支付P2881Z103090 国际工程投标报价P28791．国际工程投标报价的程序P287施工组织设计目录92．国际工程投标报价的组成P29393．单价分析和标价汇总的方法P29994．单价分析和标价汇总的方法P29995．国际工程投标报价的技巧P30296．国际工程投标报价决策的影响因素P305页脚内容11。
