连接器的基础知识

如有你有帮助，请购买下载，谢谢！ 1页 通信连接器技术基础知识

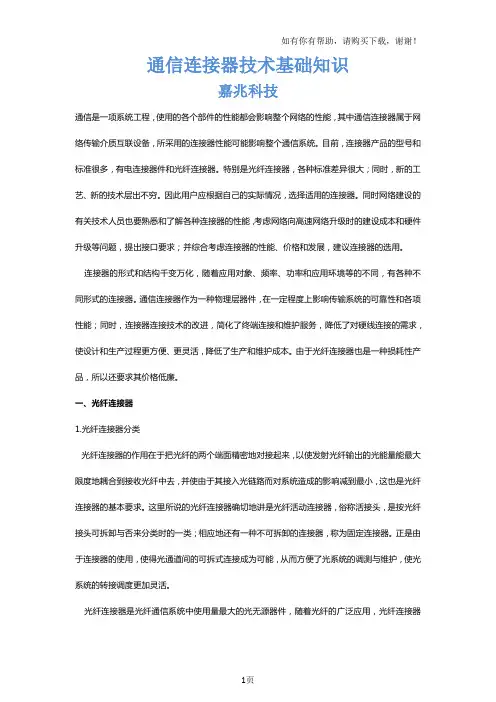

嘉兆科技 通信是一项系统工程，使用的各个部件的性能都会影响整个网络的性能，其中通信连接器属于网络传输介质互联设备，所采用的连接器性能可能影响整个通信系统。目前，连接器产品的型号和标准很多，有电连接器件和光纤连接器。特别是光纤连接器，各种标准差异很大；同时，新的工艺、新的技术层出不穷。因此用户应根据自己的实际情况，选择适用的连接器。同时网络建设的有关技术人员也要熟悉和了解各种连接器的性能，考虑网络向高速网络升级时的建设成本和硬件升级等问题，提出接口要求；并综合考虑连接器的性能、价格和发展，建议连接器的选用。 连接器的形式和结构千变万化，随着应用对象、频率、功率和应用环境等的不同，有各种不同形式的连接器。通信连接器作为一种物理层器件，在一定程度上影响传输系统的可靠性和各项性能；同时，连接器连接技术的改进，简化了终端连接和维护服务，降低了对硬线连接的需求，使设计和生产过程更方便、更灵活，降低了生产和维护成本。由于光纤连接器也是一种损耗性产品，所以还要求其价格低廉。 一、光纤连接器 1.光纤连接器分类 光纤连接器的作用在于把光纤的两个端面精密地对接起来，以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去，并使由于其接入光链路而对系统造成的影响减到最小，这也是光纤连接器的基本要求。这里所说的光纤连接器确切地讲是光纤活动连接器，俗称活接头，是按光纤接头可拆卸与否来分类时的一类；相应地还有一种不可拆卸的连接器，称为固定连接器。正是由于连接器的使用，使得光通道间的可拆式连接成为可能，从而方便了光系统的调测与维护，使光系统的转接调度更加灵活。 光纤连接器是光纤通信系统中使用量最大的光无源器件，随着光纤的广泛应用，光纤连接器如有你有帮助，请购买下载，谢谢！ 2页 已形成了门类齐全、品种繁多的系列产品，各种类型的特点也逐渐分明。光纤连接器按传输媒介的不同，可分为硅基光纤的单模、多模连接器以及以其他媒介(如塑胶等)为传输媒介的光纤连接器；按连接头的结构形式，可分为FC、SC、ST、LC、D4、DIN、MU、MT等；按光纤端面形状，可分为FC、PC(包括SPC或 UPC)和APC型；按光纤芯数，可分为单芯型和多芯(如MT-RJ、MPO)型光纤连接器。对于单模光纤连接器，其接头类型有FC、SC、ST、 FDDI、SMA及新开发出的LC、MT-RJ等，端面接触方式有PC、UPC和APC型。在实际应用过程中，一般按照光纤连接器结构的不同来加以区分。目前，FC、ST和SC3种类型连接器占据光纤连接器市场的主导地位。 2.光纤连接器的特点与应用 (1)FC(F01)型光纤连接器 FC型连接器采用金属螺纹连接结构，插针体采用外径2.5mm的精密陶瓷插针，根据其插针端面形状的不同，它分为球面接触的FC/PC和斜球面接触的FC/APC两种结构。FC型连接器是目前世界上使用量最大的品种，也是中国采用的主要品种。 (2)SC(F04)型光纤连接器 这是一种模塑插拔耦合式单模光纤连接器，其结构尺寸与FC型相同，插针体同样为外径2.5mm的精密陶瓷插针，端面处理采用PC或APC型研磨方式；紧固方式为插拔销闩式。此类连接器价格低廉，插拔操作方便，接入损耗波动小，抗压强度较高，安装密度高。 (3)ST型光纤连接器 采用带键的卡口式锁紧结构(类似BNC连接结构)，插针体为外径2.5mm的精密陶瓷插针，插针的端面形状通常为PC面。 (4)DIN47256型光纤连接器 这是一种由德国开发的连接器，DIN是德国工业标准的表示，其后的数字为标准号。这种连接如有你有帮助，请购买下载，谢谢！ 3页 器采用的插针和耦合套筒的结构尺寸与FC型相同，端面处理采用PC研磨方式。其结构比FC型连接器要复杂一些，内部金属结构中有控制压力的弹簧，接入损耗值较小。 (5)双锥型连接器 这类光纤连接器由两个经精密模压成形的端头呈截头圆锥形的圆筒插头和一个内部装有双锥形塑料套筒的耦合组件组成。 光通信的飞速发展对光纤连接器器件的发展同样提出了要求和需求。现在国际已经有许多公司开发了各种新型的光纤通信连接器。美国目前已经研制出8种结构的光纤连接器，其标准代号为光纤连接器内部匹配标准(FOCIS)。FOCIS1、2、3和4分别为双锥型、ST型、SC型和FC型连接器的标准。新型的有用于光纤带的MTP/MPO连接器(标准号为FOCIS5)、小型MT(小型MPO)连接器(标准代号为OFCIS8)、小型MAC连接器(标准号为OFTLS9)、MT-RJ连接器(标准代号为OFCIS12)，还有FJ型光纤连接器(标准代号为 FOCLS6)、LC型连接器(标准代号为FOCIS10)、SG型连接器(标准代号为OFCIS7)等。日本对新一代光纤连接器的研究以NTT光电子学实验室为代表，已研究出MT型、简化SC型、MU型小型单元耦合型、FPC型和平面光波线路PLC型等结构的连接器，其中MU型连接器的标准号为 JISC5963(日本工业标准)和IEC1754－6(国际电工委员会标准)。 新型光连接器在结构上大致可分为4类：第一类是在插头直径为2.5mm连接器的基础上加以改进；第二类是围绕光纤带而设计的连接器；第三类是插头直径为l.25mm的小型连接器；第四类是无套管的光纤连接器。新一代连接器体积更小、价格更低。 一些发展比较迅速的光纤连接器包括： (1)LC型光纤连接器) 采用操作方便的模块化插孔(RJ)闩锁机理制成。由于它的陶瓷插针的外径仅为1.25mm，外形尺寸小，因此能够大大提高连接器在光配线架中的密度。目前，在单模SFF方面，LC类型的连接

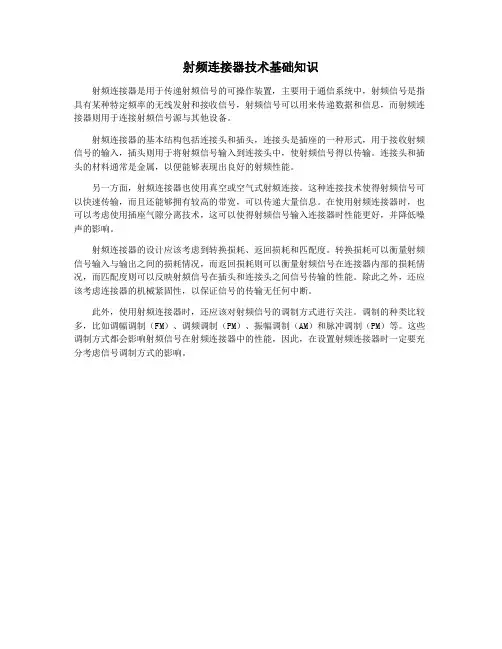

射频连接器技术基础知识
射频连接器是用于传递射频信号的可操作装置，主要用于通信系统中，射频信号是指具有某种特定频率的无线发射和接收信号，射频信号可以用来传递数据和信息，而射频连接器则用于连接射频信号源与其他设备。

射频连接器的基本结构包括连接头和插头，连接头是插座的一种形式，用于接收射频信号的输入，插头则用于将射频信号输入到连接头中，使射频信号得以传输。

连接头和插头的材料通常是金属，以便能够表现出良好的射频性能。

另一方面，射频连接器也使用真空或空气式射频连接。

这种连接技术使得射频信号可以快速传输，而且还能够拥有较高的带宽，可以传递大量信息。

在使用射频连接器时，也可以考虑使用插座气隙分离技术，这可以使得射频信号输入连接器时性能更好，并降低噪声的影响。

射频连接器的设计应该考虑到转换损耗、返回损耗和匹配度。

转换损耗可以衡量射频信号输入与输出之间的损耗情况，而返回损耗则可以衡量射频信号在连接器内部的损耗情况，而匹配度则可以反映射频信号在插头和连接头之间信号传输的性能。

除此之外，还应该考虑连接器的机械紧固性，以保证信号的传输无任何中断。

此外，使用射频连接器时，还应该对射频信号的调制方式进行关注。

调制的种类比较多，比如调幅调制（FM）、调频调制（PM）、振幅调制（AM）和脉冲调制（PM）等。

这些调制方式都会影响射频信号在射频连接器中的性能，因此，在设置射频连接器时一定要充分考虑信号调制方式的影响。

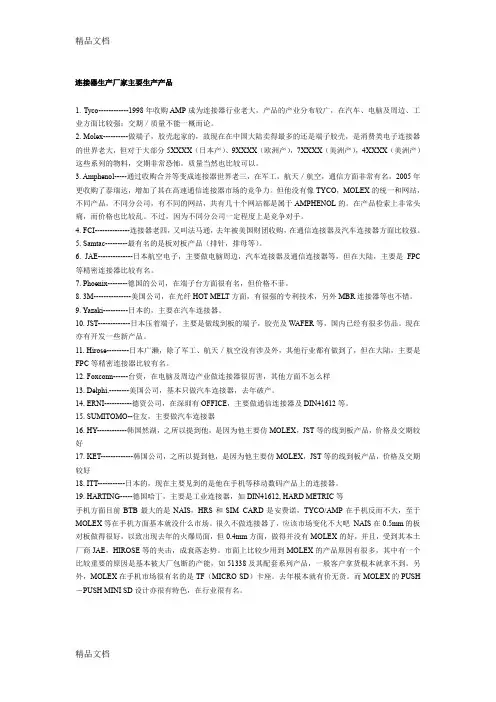

精品文档 精品文档 连接器生产厂家主要生产产品 1. Tyco------------1998年收购AMP成为连接器行业老大，产品的产业分布较广，在汽车、电脑及周边、工业方面比较强；交期／质量不能一概而论。 2. Molex----------做端子，胶壳起家的，故现在在中国大陆卖得最多的还是端子胶壳，是消费类电子连接器的世界老大，但对于大部分5XXXX（日本产）、9XXXX（欧洲产），7XXXX（美洲产），4XXXX（美洲产）这些系列的物料，交期非常恐怖。质量当然也比较可以。 3. Amphenol-----通过收购合并等变成连接器世界老三，在军工，航天／航空，通信方面非常有名，2005年更收购了泰瑞达，增加了其在高速通信连接器市场的竞争力。但他没有像TYCO，MOLEX的统一和网站，不同产品，不同分公司，有不同的网站，共有几十个网站都是属于AMPHENOL的。在产品检索上非常头痛，而价格也比较乱。不过，因为不同分公司一定程度上是竞争对手。 4. FCI--------------连接器老四，又叫法马通，去年被美国财团收购，在通信连接器及汽车连接器方面比较强。 5. Samtac---------最有名的是板对板产品（排针，排母等）。 6. JAE--------------日本航空电子，主要做电脑周边，汽车连接器及通信连接器等，但在大陆，主要是FPC等精密连接器比较有名。 7. Phoenix--------德国的公司，在端子台方面很有名，但价格不菲。 8. 3M---------------美国公司，在光纤HOT MELT方面，有很强的专利技术，另外MBR连接器等也不错。 9. Yazaki----------日本的，主要在汽车连接器。 10. JST-------------日本压着端子，主要是做线到板的端子，胶壳及WAFER等，国内已经有很多仿品。现在亦有开发一些新产品。 11. Hirose---------日本广濑，除了军工、航天／航空没有涉及外，其他行业都有做到了，但在大陆，主要是FPC等精密连接器比较有名。 12. Foxconn------台资，在电脑及周边产业做连接器很厉害，其他方面不怎么样 13. Delphi.--------美国公司，基本只做汽车连接器，去年破产。 14. ERNI-----------德资公司，在深圳有OFFICE，主要做通信连接器及DIN41612等。 15. SUMITOMO--住友，主要做汽车连接器 16. HY------------韩国然湖，之所以提到他，是因为他主要仿MOLEX，JST等的线到板产品，价格及交期较好 17. KET-------------韩国公司，之所以提到他，是因为他主要仿MOLEX，JST等的线到板产品，价格及交期较好 18. ITT-----------日本的，现在主要见到的是他在手机等移动数码产品上的连接器。 19. HARTING-----德国哈丁，主要是工业连接器，如DIN41612, HARD METRIC等 手机方面目前BTB最大的是NAIS，HRS和SIM CARD是安费诺，TYCO/AMP在手机反而不大，至于MOLEX等在手机方面基本就没什么市场。很久不做连接器了，应该市场变化不大吧 NAIS在0.5mm的板对板做得很好，以致出现去年的火爆局面，但0.4mm方面，做得并没有MOLEX的好，并且，受到其本土厂商JAE，HIROSE等的夹击，成衰落态势。市面上比较少用到MOLEX的产品原因有很多，其中有一个比较重要的原因是基本被大厂包断的产能，如51338及其配套系列产品，一般客户拿货根本就拿不到。另外，MOLEX在手机市场很有名的是TF（MICRO SD）卡座。去年根本就有价无货。而MOLEX的PUSH－PUSH MINI SD设计亦很有特色，在行业很有名。 精品文档 精品文档 连接器知识 一 连接器的技术基础 什么是连接器？ 为什么要使用连接器 连接器的分类 Molex产品和全球市场 1 什么是连接器？

连接器的测试◆连接器的基本测试有以下三个方面的◆一、机械部分◆二、电性部分◆三、环境部分机械部分Mating &unmating Force)Retention Force)端子卡垫与塑胶PIN孔的干涉力Normal Force)端子弹片受压力所产生的弹力Durability)N的变化Vibration模拟易产生振动之环境对连接器机械及电气特性方面的影响Mechanical Shock电气特性方面的影响境部分电性能部分Contact Resistance500V DC的电压于相邻两端子之间1 分钟. 1000MΩMIN.Dielectric withstanding Voltage各个导体之间的距离500V DC的电压于相邻两端子之间1 分钟.Insulation Resistance验证诸如热、湿气或污染因素对连接器绝缘材料绝缘阻抗的影响:20mV max.;测试短路电流: 100m A max.测50 mΩMax.环境部分Soldering Heat验证连接器在焊锡温度点其机械性能的变化Humidity, TemperatureCycle验证高、低温及湿润的环境对连接器机械和电气特性方面的影响High TemperatureThermal Shock验证极高与极低之环境温度剧变对连接器机械和电气特性的影响Sulfur Dioxide Test的特性变化Salt Spray模拟海边潮湿、咸热的环境验证连接器在该环境下端子和铁件表面的腐蚀程度AmmoniaSolder ability验证端子经电镀后其锡脚的可焊性。

第一章概论一、什么是连接器连接器的作用非常单纯：在电路内被阻断处或孤立不通的电路之间，架起沟通的桥梁，保证电流顺畅连续和可靠地流通，使电路实现预定的功能。

连接器是电子设备中不可缺少的部件，顺着电流流通的通路观察，你总会发现有一个或多个连接器。

连接器形式和结构是千变万化的，随着应用对象、频率、功率、应用环境等不同，有各种不同形式的连接器。

例如，球场上点灯用的连接器和硬盘驱动器的连接器，以及点燃火箭的连接器是大不相同的。

二、为什么要使用连接器设想一下如果没有连接器会是怎样？这时电路之间要用连续的导体永久性地连接在一起，例如电子装置要连接在电源上，必须把连接导线两端，与电子装置及电源通过某种方法（例如焊接）固定接牢。

这样一来，无论对于生产还是使用，都带来了诸多不便。

以汽车电池为例。

假定电池电缆被固定焊牢在电池上，汽车生产厂为安装电池就增加了工作量，增加了生产时间和成本。

电池损坏需要更换时，还要将汽车送到维修站，脱焊拆除旧的，再焊上新的，为此要付较多的人工费。

有了连接器就可以免除许多麻烦，从商店买个新电池，断开连接器，拆除旧电池，装上新电池，重新接通连接器就可以了。

这个简单的例子说明了连接器的好处。

它使设计和生产过程更方便、更灵活，降低了生产和维护成木。

连接器的好处改善生产过程连賛囂简化电子产品的装配过程。

也简化了批量生戸干琳弦如果某电子元部件失效，装有连接器时可以快速更刃J淮為换失效元部件估5州随着技术进步，装有连接器时可以更新元部件，用便」卄级新的、更完善的元部件代替旧的埠甘得甘帖弓、:壬朴使用连接器使工程师们在设计和集成新产品时，以提冋収VI旳灵沾【I：及用元部件组成系统时，有更大的灵活性。

三、连接器行业涉及的主要相关理论知识（一）电接触理论电接触理论的范围很广，接触的物理一化学过程包括：接触时的热、电、磁、半导体等各种效应，接触电阻的物理本质及其计算，触头接触点温度场、触点的温差热电势及其对金属迁移的影响，触头金属小桥理论与计算，触点间热量和质量转移的物理过程及其数学模型等。

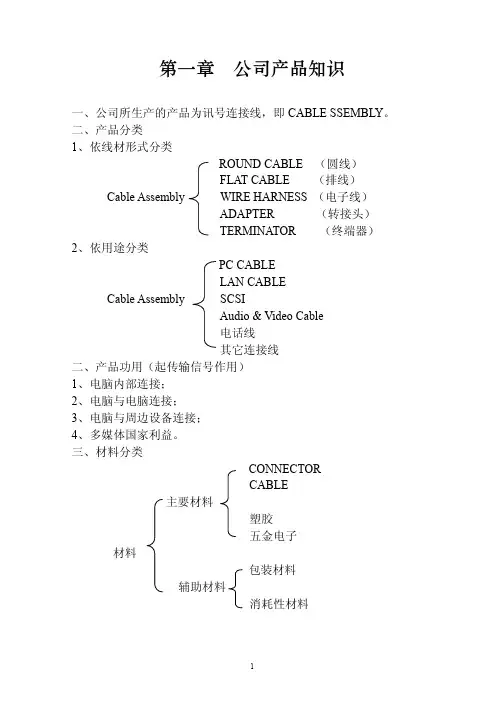

1第一章 公司产品知识 一、公司所生产的产品为讯号连接线，即CABLE SSEMBLY。 二、产品分类 1、依线材形式分类 ROUND CABLE （圆线） FLAT CABLE （排线） Cable Assembly WIRE HARNESS （电子线） ADAPTER （转接头） TERMINATOR （终端器） 2、依用途分类 PC CABLE LAN CABLE Cable Assembly SCSI Audio & Video Cable 电话线 其它连接线 二、产品功用（起传输信号作用） 1、电脑内部连接； 2、电脑与电脑连接； 3、电脑与周边设备连接； 4、多媒体国家利益。 三、材料分类 CONNECTOR CABLE 主要材料 塑胶 五金电子 材料 包装材料 辅助材料 消耗性材料 2

第一节 材 料 连接头（CONNECTOR） 一、连接头种类：D-SUB、HD D-SUB、CENTRONIC、SCSI（PIN YTPE、RIBBON TYPE）、IDC SOSKET、MINI DIN、USB、DIP、RCA、PC MCIA、MICRO D、 BNC、13W3、V.35、HOUSING、PHONE JACK、PHONE PLUG、EDGE CARD等 1、D-SUB（D-SUBMINIATURE） PIN数：9、15、25、37、50 胶芯材质：蓝色、白色或黑色，70%PBT+30%玻璃纤维 端子材质：黄铜冲制PIN，Ø1.0mm，厚0.2~0.25mm。 端子电镀：A：全金（Gold Flash，3μ、5μ、15μ、30μ） B：半金（前镀金、后镀锡） 铁壳材质：快削钢，镀镍或镀锡，厚度0.4~0.5mm。 公头打点目的为增强铁壳接触性。 D-SUB有前铆六角及后铆圆柱两种 2、HD D-SUB PIN数：15、26、44、62、78 端子材质：黄铜冲制PIN，Ø0.76mm。 其余结构及材质与D-SUB完全一样，只是在相同的空间增加PIN数以达到更多的功用。 型号 D-SUB HD D-SUB 标准称法 习惯称法

一、线束的定义：
在两个或多个孤立不通的电子电路之间架起沟通的桥梁，从而能够使电流流通，实现各种电子元器件的各项功能，它是各种电器和电子设备中不可缺少的一种部件。

二、线束的组成：
普通线束的组成部分是：电线，端子，塑件。

复杂的线束的组成则还要追加：胶带，扎带，套管，护套，标贴等等。

信号线束：则需要注塑成型。

（举例产品见下组图）
线束的加工工艺
一、裁线工序
•本工序的注意点：
1.确认电线规格型号，颜色；
2.确认下线的长度，剥头的长度；
3.确认机器操作后的产品有无不良的现象。

•1.如何确认电线的规格型号，颜色？
•首先要确定电线的型号，如1015，1007，1571，2468，1185等等。

•其次确认电线的规格，如20AWG,22AWG,24AWG,26AWG 等等（在同一线种的前提下，线号数字越大，电线越细，线号数字越小，电线越粗）。

•最后确认电线的颜色，确认时先确认电线的标签，然后确认电线上的印字
3.如何确认机器操作后的产品是否合格？。

佛山市信泰通信器材实业有限公司连接器基础知识培训试卷姓名：工号：得分：一、填空题（每空1.5分，总共84分）1. 我们苏州分公司主营产品：、和馈线避雷器。

2. 射频的定义：。

3. 什么是射频连接器：。

4. 射频同轴连接器的基本结构分组成。

5. 接触件是连接器完成电连接功能的核心零件。

一般由和插合完成电连接。

一般用材料制成。

6. 绝缘体一般用常用工程塑料、、、材料制成。

我公司一般绝缘体的材料为。

7. 连接器附件分和组成。

8. 射频同轴连接器的型号由和两部分组成，中间用短线“-”隔开。

9. 射频同轴连接器的代号中，字母“”是指插针，字母“”是指插孔，字母“”是指法兰盘，字母“W”是指，字母“D”是指。

10.描述SMA—JWB2该型号意义。

11.常用的连接器有 N 、、 (最少写两种)12.射频同轴连接器按其连接方式可分为：螺纹连接、、、 (最少写三种)13.射频同轴线缆组件分为：、、、射频线缆组件。

14.连接器基本性能要求分为：外观要求、尺寸、、、五大要求。

15.射频同轴连接器的机械性能有：插拔力、等要求。

插拔力又分为、。

16.公司主要测试的一些电气性能有、、、。

(最少写四种)17.驻波比是指和之比。

18.驻波用VSWR来表示，插损用来表示，三阶交调用来表示，绝缘电阻用来表示，耐压用来表示。

19.模拟连接器在含有潮气和盐分的环境中工作的实验叫实验。

规定至少为小时。

20.当连接器内导体外径和介电常数不变时，外导体的内径越大，阻抗就。

外导体内径和介电常数不变时，内导体的外径越大，阻抗就。

二.简答题；（总共16分）1．简述连接器电缆的装接方法 .(6分)2．请简述SMA-JWB3/RG402/SMA-JWB3规格产品的作业流程.(10分)。
