AL-7468联动模块使用说明

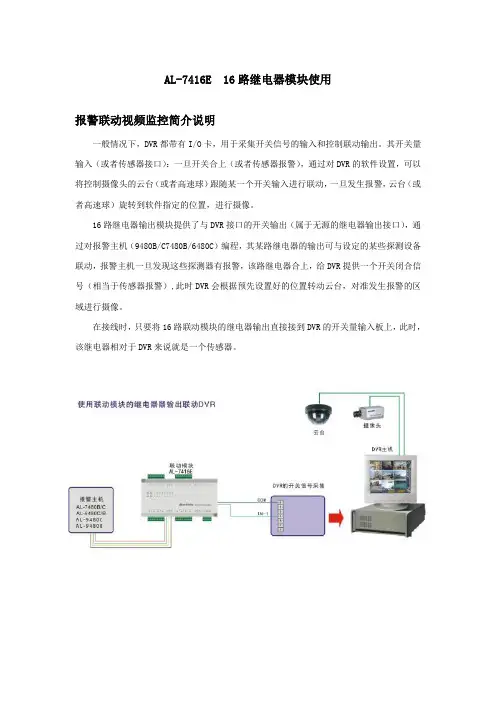

AL-7416E 16路继电器模块使用报警联动视频监控简介说明一般情况下，DVR都带有I/O卡，用于采集开关信号的输入和控制联动输出。

其开关量输入（或者传感器接口）：一旦开关合上（或者传感器报警），通过对DVR的软件设置，可以将控制摄像头的云台（或者高速球）跟随某一个开关输入进行联动，一旦发生报警，云台（或者高速球）旋转到软件指定的位置，进行摄像。

16路继电器输出模块提供了与DVR接口的开关输出（属于无源的继电器输出接口），通过对报警主机（9480B/C7480B/6480C）编程，其某路继电器的输出可与设定的某些探测设备联动，报警主机一旦发现这些探测器有报警，该路继电器合上，给DVR提供一个开关闭合信号（相当于传感器报警）,此时DVR会根据预先设置好的位置转动云台，对准发生报警的区域进行摄像。

在接线时，只要将16路联动模块的继电器输出直接接到DVR的开关量输入板上，此时，该继电器相对于DVR来说就是一个传感器。

AL-7418E 16路联动指示灯模块使用1．与总线报警主机连接使用说明接线说明：如果和报警主机共用电源，将“红、绿、黄、黑” 4芯线分别与总线主机的“红、绿、黄、黑” 4端子相连；如果和报警主机不共用电源，将“绿、黄、黑” 3芯线分别与主机的“绿、黄、黑” 3端子相连，将“红、黑” 2芯线与自己的电源正、负极相连（建议单独使用电源）。

在同一台报警主机上使用时，每一个灯模块有自己的唯一地址，不能与其它灯模块的地址相同。

地址的范围及设定，请参考报警主机的安装或使用手册。

2．灯使用说明：用户根据自己的需要将LED的连接插头接到AL-7418E的相应插座即可。

3．灯光显示屏（模拟电子地图）的制作：用户可根据现场分布图（建筑示意图）等做适当大小的喷绘，贴在KT板上，定出对应的报警点，将报警灯（LED）装在相应的位置上。

AL-7418E 灯光电子地图的制作1．制作地图图样a．选择被防范对象（小区或商场）的平面图：如小区地图、楼层建筑平面图或效果图b．对选好的图样进行处理，可请专业美工对图面进行修饰处理，并用点或圈（1CM）表明报警点（防区位置）、可进一步在该位置处标明说明文字：例如防区编号、某某围墙等c．根据用户要求或现场实际情况对图尺寸进行限定：如90*60cm等（可用PHOTOSHOP等图形处理软件直接设置图面大小）d．处理好的图纸存为*.JPG 文件格式（图精度选择100 dpi或72 dpi）e．送喷绘公司进行图样喷绘2．制作地图a．衬板选择：8-10mm的KT光面泡沫板或木板b．将喷好的图纸裱贴到衬板上（可请喷绘公司制作），等晾干后可进行下一步c．对地图板进行包边，可加强地图板的强度、防止磨损、并可起到装饰作用d．灯孔制作：可用手电钻在在各定位孔处打孔（孔直径1CM），注意防止破坏喷图e．将LED等装在打好的的孔上，并用热溶胶加固f．接线：LED的长脚接红线或正极、短脚接黑线或负极；配套提供的插头线用红、黑线区分正、负极，线不够长度时，可根据实际情况加长h．LED的连接插头接到AL-7418E的相应插座即可,注意顺序，防区从低到高与7418E 上的序号一一对应i．完成所有接线后，将固定在地图图板背面，并将所有线用捆扎条进行捆扎整理3．AL-7418E联动模块与报警主机连接使用说明接线说明：如果和报警主机共用电源，将“红、绿、黄、黑” 4芯线分别与主机的“红、绿、黄、黑” 4端子相连；如果和报警主机不共用电源，将“绿、黄、黑” 3芯线分别与主机的“绿、黄、黑” 3端子相连，将“红、黑” 2芯线与自己的电源正、负极相连（建议单独使用电源）。

松江控制模块及系统调试随着社会经济的发展和进步，现代化智能建筑的增多，消防联动控制系统在智能建筑中的楼宇自动化系统（BAS）起着重要作用。

联动控制模块是消防控制系统实现对建筑内消防设备、电梯设备、照明、空调、给排水等安全设备联动控制的重要单元。

建筑内一旦发生火灾消防探测设备把探测信号传送到消防控制中心，确认火灾发生后，消防控制中心要通过模块控制启动防排烟系统设备、消防电梯降到首层、防火门（防火卷帘）关闭、警铃及声光报警器启动、消火栓、自动喷淋系统设备启停等。

一、按信号的输入输出方式分为输入模块、单输入单输出模块、双输入双输出模块、输出模块。

1、输入模块：在消防系统中适时接受处理现场各种报警探测装置发出的无源报警信号，并实现把信号向火灾报警控制器传输。

可接收可燃气体探测器、紫外线火焰探测器、水流指示器、压力开关等无源接点的动作信号。

消防控制中心接到设备动作信号后，根据模块的编码地址可快速判断现场报警设备的地址，确认火灾是否发生。

输入模块用于接收消防联动设备输入的常开或常闭开关量信号，并将联动信息传回火灾报警控制器(联动型)。

主要用于配接现场各种主动型设备如水流指示器、压力开关、位置开关、信号阀及能够送回开关信号的外部联动设备等。

这些设备动作后,输出的动作信号可由模块通过信号二总线送入火灾报警控制器,产生报警,并可通过火灾报警控制器来联动其它相关设备动作。

输入模块上有两对有效接点，其中一对接点与二总线连接，另一对与现场设备的无源接点连接。

HJ-1750型中继模块用于接收消防联动设备输入的常开或常闭开关量信号，并将联动信息传回火灾报警控制器（联动型）。

主要用于配接现场各种主动型设备如水流指示器、压力开关、位置开关、信号阀、湿式报警阀及能够送回开关信号的外部联动设备等。

这些设备动作后，输出的动作信号可由模块通过信号二总线送入火灾报警控制器；产生动作报警信号，并可通过火灾报警控制器来联动其它相关设备动作，应与无源触点连接。

目录一、概述‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥2二、安装‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥4三、系统配置及连线说明‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥4四、防区类型和属性‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥91．AL—7480—8B支持的防区类型及说明‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥92．AL-7480—8B防区报警时间跟随属性说明‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 103．AL-7480-8B无线自学防区和遥控器‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥104．交叉防区‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥11五、AL-7480—8B的键盘操作说明‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥121。

密码说明‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥122. 用户操作指南‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥13六、AL—7480—8B编程说明‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥16编程举例‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥18编码功能列表‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥21地址编码表‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥29一、概述AL—7480—8B系列报警主机具有很强的实用性，被广泛地应用在小区、厂矿院校、以及办公大楼等各类大型安保系统中，可实现不同方式的联网报警，根据用户需求，有多种不同选择。

AL-7480—8B系列主要功能及性能介绍1。

系列产品描述联网类型：分别支持总线和IP；显示模式:分别有16个LED或汉字LCD.2. 主要功能●支持8个防区，有线无线兼容，防区号为 1-8.另外9—16防区可以外扩8个独立无线防区●8个有线防区通过4个接口输入，每个有线接口最多可以接2个防区，通过两个不同阻值的电阻来区分防区。

大型总线联网报警主机用户使用手册目录一. 主板接线端口定义及系统基本配置1.2 防区接入端口与探测器连接方法1.3 7464与电源的连接二. 系统配套设备及其接线端口定义2.1 7557单防区扩展模块2.2单防区带输出扩展模块2.3 八防区带输出扩展模块2.4 7547中文液晶编程键盘2.5 328八防区小主机2.6 32路电子地图联动模块2.7 16路继电器联动模块2.8 7464与警号的连接2.9 7464通过计算机接口与中心管理软件的连接使用2.10 7464通过电话线与接警中心的连接使用三、7464的键盘操作说明四、7464在电话网中的使用五、7464的联动功能六、7464典型应用举例七、模块地址编码表八、7464总线报警系统安装调试步骤九、7464报警系统故障定位说明7464通讯主机系统是具有很强的实用性被广泛地应用在小区住家及周界报警系统、大楼安保系统、以及工厂学校仓储等各类大型安保系统可实现计算机管理并方便地与其它系统集成。

7464主要功能及性能指标主要功能●最多可接520个防区：自身带有8个有线,通过通讯接口可以外接最多64个报警模块或者可独立布撤防的8防区小主机,每个输入设备最多可接8个防区●所有防区以分区的形式管理，最多有65个分区：自身带有的8个防区，为第64分区；外接的接警设备（报警模块或小主机）从第00分区开始，按照地址码的顺序，每一个设备为1个独立分区。

每个键盘可以拥有其中的1个或多个分区，各键盘分别对自己的所管辖的所有分区独立同时进行布防、撤防等操作；主键盘可以对单个分区、防区独立进行布防、撤防操作●可最多接入8个键盘，独立操作，汉字界面。

其中1个主键盘、7个从键盘，通过主键盘编程可以让任意键盘跟随所有报警并显示报警信息●挂在通讯总线上的设备都可以带有1-64个输出，其中报警模块最多带有1个输出，32路指示灯最多可带4块指示灯板128路输出。

每个防区可以联动最多3个输出，联动包括：防区报警联动、防区布撤防联动、防区异常联动。
