(表格)CJJ28-2014城镇供热管网工程施工与验收规范

表格目录1、表A.0.2 隐蔽工程检查记录2、表A.0.6 基础/主体结构工程验收记录3、表A.0.8 支架、吊架安装调整记录4、表A.0.9 固定支架制作检查记录5、表A.0.13 阀门试验记录6、表A.0.15 焊工资格备案7、表A.0.16 焊缝表面检测报告8、表A.0.21 超声波检测报告9、表A.0.22 超声波检测报告（缺陷记录）10、表A.0.23 焊缝综合质量记录表11、表A.0.24 焊缝排位记录及示意图12、表A.0.25 固定支架安装检查记录13、表A.0.27 管道/设备保温施工检查记录14、表A.0.28 供热管道水压试验记录15、表A.0.29 设备强度/严密性试验记录16、表A.0.30 供热管网工程清洗检验记录17、表A.0.31 工程竣工验收鉴定书18、表A.0.34 供热管网工程竣工交接书19、开工报告表A.0.2 隐蔽工程检查记录表A.0.6 基础/主体结构工程验收记录表A.0.8 支架、吊架安装调整记录表A.0.9 固定支架制作检查记录表A.0.13 阀门试验记录表A.0.15 焊工资格备案表A.0.16 焊缝表面检测报告表A.0.21 超声波检测报告表A.0.22 超声波检测报告（缺陷记录）表A.0.23 焊缝综合质量记录表表A.0.24 焊缝排位记录及示意图表A.0.25 固定支架安装检查记录表A.0.27 管道/设备保温施工检查记录表A.0.28 供热管道水压试验记录表A.0.29 设备强度/严密性试验记录表A.0.30 供热管网工程清洗检验记录表A.0.31 工程竣工验收鉴定书表A.0.34 供热管网工程竣工交接书开工报告。

表格目录1、表A.0.2 隐蔽工程检查记录2、表A.0.6 基础/主体结构工程验收记录3、表A.0.8 支架、吊架安装调整记录4、表A.0.9 固定支架制作检查记录5、表A.0.13 阀门试验记录6、表A.0.15 焊工资格备案7、表A.0.16 焊缝表面检测报告8、表A.0.21 超声波检测报告9、表A.0.22 超声波检测报告（缺陷记录）10、表A.0.23 焊缝综合质量记录表11、表A.0.24 焊缝排位记录及示意图12、表A.0.25 固定支架安装检查记录13、表A.0.27 管道/设备保温施工检查记录14、表A.0.28 供热管道水压试验记录15、表A.0.29 设备强度/严密性试验记录16、表A.0.30 供热管网工程清洗检验记录17、表A.0.31 工程竣工验收鉴定书18、表A.0.34 供热管网工程竣工交接书19、开工报告表A.0.2 隐蔽工程检查记录表A.0.6 基础/主体结构工程验收记录表A.0.8 支架、吊架安装调整记录表A.0.9 固定支架制作检查记录表A.0.13 阀门试验记录表A.0.15 焊工资格备案表A.0.16 焊缝表面检测报告表A.0.21 超声波检测报告表A.0.22 超声波检测报告（缺陷记录）表A.0.23 焊缝综合质量记录表表A.0.24 焊缝排位记录及示意图表A.0.25 固定支架安装检查记录表A.0.27 管道/设备保温施工检查记录表A.0.28 供热管道水压试验记录表A.0.29 设备强度/严密性试验记录表A.0.30 供热管网工程清洗检验记录表A.0.31 工程竣工验收鉴定书表A.0.34 供热管网工程竣工交接书开工报告。

整理人 尼克 UDCUDC中华人民共和国行业标准CJJ P C J J××-201×备案号J×××-201×热力机械顶管技术规程Technical specification for city heat-supplying pipe net constructed by pipejacking method（征求意见稿）201×-××-××发布201×-××-××实施中华人民共和国住房和城乡建设部发布中华人民共和国行业标准热力机械顶管技术规程Technical specification for city heat-supplying pipe net constructed bypipe jacking methodCJJ ×××-201×J ×××-201×批准部门：中华人民共和国住房和城乡建设部实施日期：201×年××月××日中国建筑工业出版社201×年北京前言根据住房和城乡建设部《关于印发<2015年工程建设标准规范制订、修订计划>的通知》建标[2014]189号文的要求，标准编制组经过深入调查研究，在认真总结国内外科研成果和大量实践经验及广泛征求意见的基础上，制订了本规范。

本规程的主要技术内容：1.总则；2.术语和符号；3. 工程地质勘察与工程环境调查；4.平面及断面设计；5. 顶管结构上的作用（荷载）；6.顶管结构基本设计规定；7顶管结构设计与计算；8.工作井设计；9.防水设计；10.顶管施工；11.监控量测；12.施工验收。

本规程由住房和城乡建设部负责管理，由主编单位北京市热力工程设计有限责任公司负责具体技术内容的解释。

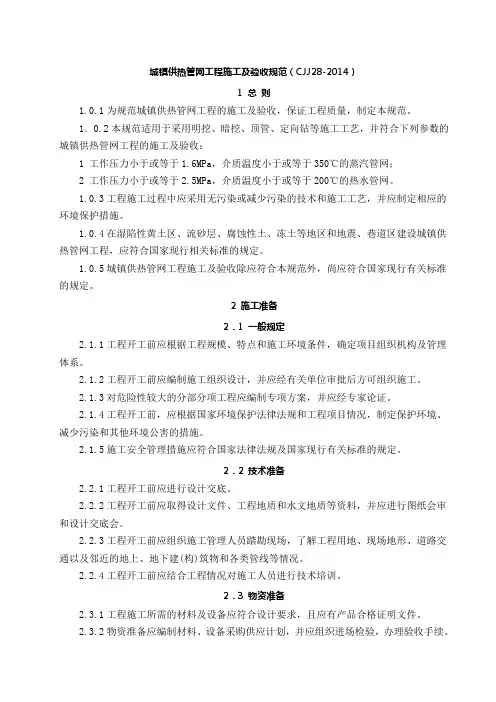

城镇供热管网工程施工及验收规范（CJJ28-2014）1 总则1.0.1为规范城镇供热管网工程的施工及验收，保证工程质量，制定本规范。

1．0.2本规范适用于采用明挖、暗挖、顶管、定向钻等施工工艺，并符合下列参数的城镇供热管网工程的施工及验收：1 工作压力小于或等于1.6MPa，介质温度小于或等于350℃的蒸汽管网；2 工作压力小于或等于2.5MPa，介质温度小于或等于200℃的热水管网。

1.0.3工程施工过程中应采用无污染或减少污染的技术和施工工艺，并应制定相应的环境保护措施。

1.0.4在湿陷性黄土区、流砂层、腐蚀性土、冻土等地区和地震、巷道区建设城镇供热管网工程，应符合国家现行相关标准的规定。

1.0.5城镇供热管网工程施工及验收除应符合本规范外，尚应符合国家现行有关标准的规定。

2 施工准备2．1 一般规定2.1.1工程开工前应根据工程规模、特点和施工环境条件，确定项目组织机构及管理体系。

2.1.2工程开工前应编制施工组织设计，并应经有关单位审批后方可组织施工。

2.1.3对危险性较大的分部分项工程应编制专项方案，并应经专家论证。

2.1.4工程开工前，应根据国家环境保护法律法规和工程项目情况，制定保护环境、减少污染和其他环境公害的措施。

2.1.5施工安全管理措施应符合国家法律法规及国家现行有关标准的规定。

2．2 技术准备2.2.1工程开工前应进行设计交底。

2.2.2工程开工前应取得设计文件、工程地质和水文地质等资料，并应进行图纸会审和设计交底会。

2.2.3工程开工前应组织施工管理人员踏勘现场，了解工程用地、现场地形、道路交通以及邻近的地上、地下建(构)筑物和各类管线等情况。

2.2.4工程开工前应结合工程情况对施工人员进行技术培训。

2．3 物资准备2.3.1工程施工所需的材料及设备应符合设计要求，且应有产品合格证明文件。

2.3.2物资准备应编制材料、设备采购供应计划，并应组织进场检验，办理验收手续。
