冷弯成型工艺理论基础

小型冷弯成型原理_冷弯成型2018新报价转眼间到了2018年的三月下旬又到了小编给大家科普的时候~很多网友关于就冷弯成型2018年新报价提出的问题~小编已进行解答~小面小编给大家分享一下冷弯成型的原理已经冷弯成型2018年新报价~冷弯机隧道支护钢拱架加工制作的新型设备。

由底座、机械传动、冷弯系统、液压系统、电器控制系统和辅助系统等六大部分组成。

好了废话不多说，看文章吧。

【小型冷弯成型原理】工作时，将所需冷弯加工的型钢由辅助系统的门式托架推放在两主动滚轮之间，启动液压系统使液压缸推动燕尾槽和冷弯滚轮冷压型钢，待达到设计所需弧度时关闭液压系统，启动机械传动系统，使主动滚轮转动并依靠摩擦力带动型钢平稳缓慢前行，从而实现连续冷弯作业。

在冷弯结束时，关闭机械传动系统，同时启动液压系统，使液压缸收回。

将冷弯型钢放置在辅助系统的门式托架上即可。

这种冷弯作业，保证了材质的强度，提高了支护钢拱架的质量，极大地提高了工效，操作简单明了。

冷弯机与压床相比，具有良好的工作性能【2018冷弯型钢价格】现在钢铁行业的发展态势非常好，同时也推出了很多品质良好的钢材产品供人们选用，潍坊众合冷弯机械有限公司在近几年来的应用都非常的广泛，这种钢材的投入和应用也为很多行业解决了生产难题。

目前冷弯型钢的需求量开始不断加大，为了满足众多行业的使用需求，制作钢材的厂家数量也在增加，用户在购买冷弯型钢的时候虽然更加便捷了，可是在采购钢材的过程中却会对产品的价格产生疑问，因为不同的厂家制作生产的冷弯型钢价格存在一定的差异，究竟影响冷弯型钢的价格因素有哪些呢？今天就由我们潍坊众合冷弯机械有限公司的小编来给大家讲讲其中的奥秘。

安装使用冷弯型钢的时候，用户都会关注冷弯型钢价格制定情况，所以很多人在购买冷弯型钢的时候会特意选用价格低廉的产品，但是这样的产品在做工方面可能存在很多的问题，所以建议人们在购买冷弯型钢的时候应该注重产品的质量和工艺方法，同时应该知道哪些因素对于产品的定价有影响。

钢结构的冷弯加工技术钢结构是一种重要的建筑结构形式，具有强度高、刚度好、耐久性强等优点。

而冷弯加工技术则是一种常用的加工方法，用于对钢材进行形状调整和弯曲。

本文将详细介绍钢结构的冷弯加工技术以及其应用。

一、冷弯加工技术的基本原理钢材的冷弯加工技术是指通过施加外力，使钢材在不超过其塑性极限的条件下变形，并通过冷作硬化来增加材料的强度和刚度。

冷弯加工的基本原理可归结为以下几点：1. 塑性变形：钢材在外力作用下发生可逆塑性变形，重新排列晶粒结构，使钢材呈现新的形态。

2. 冷作硬化：冷弯加工后的钢材会因形变而产生残留应力，晶粒间的形变会导致晶格缺陷增加，从而使钢材的硬度和强度提升。

3. 弯曲力学：在冷弯过程中，弯曲力学是指钢材在受到外力作用下，通过弯曲而改变形状和位置。

这需要考虑到原始材料尺寸、弯曲半径、角度等因素。

二、常见的冷弯加工技术1. 弯曲成形：通过施加外力，使钢材弯曲成所需形状。

常用的弯曲方法有压弯、辊弯、臂板弯曲等。

2. 管道弯曲：将钢管按照所需半径和角度进行冷弯，用于制作管道弯头、转角、支架等。

常用的管道弯曲方法有冷弯弧线法、内贴模法、液压推弯法等。

3. 拼接：将两根或多根钢材通过冷弯工艺进行拼接，形成连接点。

常用的拼接方式有角焊缝拼接、法兰拼接、螺栓连接等。

三、冷弯加工技术的应用领域钢结构的冷弯加工技术广泛应用于多个领域，包括建筑、桥梁、造船、风电等。

以下是一些具体的应用示例：1. 建筑领域：冷弯加工技术可用于制作建筑中的承重构件、梯形梁、楼梯扶手等。

2. 桥梁领域：通过冷弯加工，可以制作桥梁的钢箱梁、钢板梁等结构件，提高桥梁的强度和刚度。

3. 造船领域：冷弯加工技术被广泛应用于船体结构、船舶内饰等方面，提供船舶的稳定性和安全性。

4. 风电领域：冷弯加工技术可用于制作风力发电塔架、叶片支撑等，提高风力发电设备的稳定性和寿命。

四、冷弯加工技术的发展趋势随着科技进步和工艺的不断改进，冷弯加工技术也在不断发展演进。

钢筋工作中的冷弯加工工艺与连接技术要点钢筋在建筑、桥梁等工程中起着重要的作用，而冷弯加工工艺和连接技术则是钢筋处理中不可或缺的环节。

本文将就钢筋冷弯加工工艺与连接技术进行十二个方面的讨论，以帮助读者更好地理解和运用这些技术。

一、冷弯加工工艺的背景和概述冷弯加工是指对钢筋在常温下进行弯曲、塑性变形的加工工艺。

它的物理原理是利用材料的可塑性来达到所需形状和结构的目的。

冷弯加工工艺可以提高钢筋的使用性能和适应性。

二、冷弯加工工艺的分类与应用冷弯加工工艺可以分为手工弯曲和机械弯曲两种。

手工弯曲适用于简单的冷弯构件制作，而机械弯曲则适用于大批量、高精度的构件制作。

冷弯加工广泛应用于建筑、桥梁、道路、铁路等工程领域。

三、冷弯加工工艺的材料选择和准备工作在进行冷弯加工之前，需要选择合适的材料，并做好准备工作。

通常选用低碳钢作为冷弯加工的材料，因其可塑性好、弯曲性能稳定。

准备工作包括钢筋切断、修整、清洁等。

四、冷弯加工工艺的基本原则和操作要点冷弯加工需遵循一些基本原则和操作要点。

首先，根据设计要求选择适宜的加工方法。

其次，根据弯曲半径和角度调整加工设备。

最后，在进行冷弯加工时要注意保护设备和工人的安全。

五、冷弯加工工艺中的常见问题和解决方法在冷弯加工过程中，常会遇到一些问题，如变形过大、裂纹产生等。

针对这些问题，需要采取相应的解决方法，如调整加工参数、增加预弯等。

六、冷弯加工工艺中的关键技术和机械设备冷弯加工中的关键技术包括弯曲半径的选择、角度控制和模具设计等。

而机械设备则包括弯曲机、型式机等。

这些技术和设备的选择和应用直接影响着冷弯加工的效果和效率。

七、冷弯加工工艺中的质量检测和评价方法为确保冷弯加工质量，需要进行质量检测和评价。

常见的方法包括外观检查、尺寸检测、力学性能测试等。

通过这些方法，可以评估冷弯加工构件的质量和可靠性。

八、连接技术的重要性和应用范围钢筋的连接是保证结构强度和稳定性的关键环节。

连接技术的应用范围广泛，包括焊接、机械连接、粘结等。

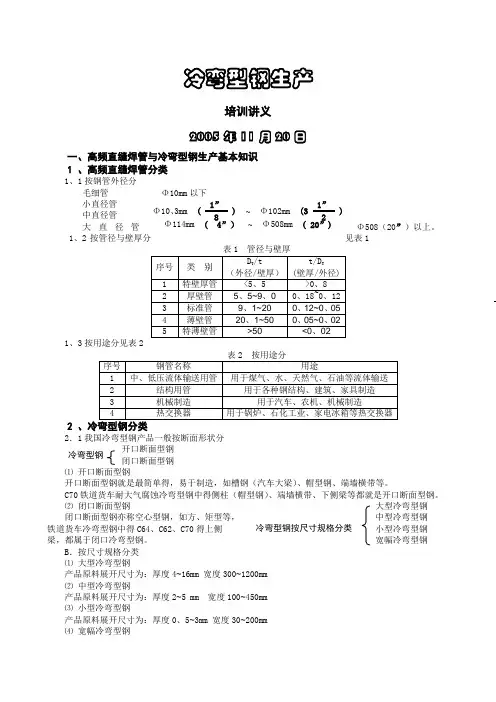

冷弯型钢生产培训讲义2005年11月20日一、高频直缝焊管与冷弯型钢生产基本知识 1 、高频直缝焊管分类1、1按钢管外径分毛细管 Φ10mm 以下小直径管 中直径管 大直径管 Φ508（20”）以上。

1、2按管径与壁厚分见表11、3按用途分见表22 2．1我国冷弯型钢产品一般按断面形状分 开口断面型钢闭口断面型钢⑴ 开口断面型钢开口断面型钢就是最简单得，易于制造，如槽钢（汽车大梁）、帽型钢、端墙横带等。

C70铁道货车耐大气腐蚀冷弯型钢中得侧柱（帽型钢）、端墙横带、下侧梁等都就是开口断面型钢。

⑵ 闭口断面型钢 大型冷弯型钢 闭口断面型钢亦称空心型钢，如方、矩型等， 中型冷弯型钢铁道货车冷弯型钢中得C64、C62、C70得上侧 小型冷弯型钢梁，都属于闭口冷弯型钢。

宽幅冷弯型钢B ．按尺寸规格分类 ⑴ 大型冷弯型钢产品原料展开尺寸为：厚度4~16mm 宽度300~1200mm ⑵ 中型冷弯型钢产品原料展开尺寸为：厚度2~5 mm 宽度100~450mm ⑶ 小型冷弯型钢产品原料展开尺寸为：厚度0、5~3mm 宽度30~200mm ⑷ 宽幅冷弯型钢Φ10、3mm ( 1” ) ~ Φ102mm (3 1”)8 2Φ114mm ( 4”） ~ Φ508mm ( 20”) 冷弯型钢冷弯型钢按尺寸规格分类产品原料展开尺寸为：厚度0、3~6mm 宽度700~1600mm3、轧制变形基本原理⑴钢得塑性钢得塑性：在外力作用下，钢在体积不变得情况下，稳定地改变其形状而不破坏得能力叫做钢得塑性。

塑性与柔软性混为一谈，因为柔软表示金属对变形力得抵抗能力，即变形抗力得大小。

例如：铅同时具有良好得塑性及柔软性，又例如奥氏体不锈钢在冷状态下不能经受很大得变形而不破裂，说明它得塑性很好。

但这种钢得变形抗力很大，所以它并不柔软。

所以在热轧加工过程前，把钢加热至高温状态下，促使钢得变形抗力降低至很小，（即柔软）但不能说都具有良好得塑性。

辊弯成型技术板金属的成型折弯成型（a ）依靠单个模具两步成型（b ）折弯机上的分布成型= 全部直线段长度+ 全部圆弧段长度圆弧段长度指各圆弧的中性线长度wi ziB b b =+∑∑弹性范围永久变形范围理论上弯角成型应力-应变分布最大应变（拉伸）应力层实际外层纤维实际外层纤维中性轴-理论上中性轴-实际上最大的应变（压缩）实际应力分布应力层实际弯角应力-应变分布屈服应变以截面惯性主轴为坐标方位成型无盲角，全部实弯成型；成型对称性好，型材扭转小；成型道次少，轧辊直径小，经济性好。

盲角盲角☐☐1区：接触段；2区：非接触变形段；3区：不变形阶段；4区：弹性回复段。

实际变形不同于理论变形材料实验、屈服极限、抗拉极限和延伸率通过绘制应力-应变图可以清楚地知道屈服极限、抗拉强度的大小试验过程中的应力应变图无载荷颈缩开始前后断裂无载荷应变应力最大载荷断裂永久的弹性的L 1应力下的总变形（应变）应力材料3#材料2#材料1#应变不同材料的应力应变图1#为低强度高延伸率的材料2#为高强度低延伸率的材料3#为强度更高延伸率更低的材料由应力-应变估计成型性—应变示意图表明，材料的屈服极限和抗拉极限相差越大，材料的延伸率越高，金属的成形性越好。

能和轧制方向上的性能不同。

抗拉强度拉伸由于轧制方向不同金属的力学性能可能发生变化轧制方向轧制方向由（a）和（b）可以看出，带材后续成型时，弯曲方向的选择需要考虑原始的轧制方向；（c）为弯曲线与轧制方向平行时产品的缺陷。

屈服点冷压下量铍铜1010碳钢1350 铝不同金属典型的冷作硬化率应力冷作硬化屈服点110.000psi 抗拉强度120.000psi 伸长率1%相同钢的退火屈服点27.000psi 抗拉强度36.000psi 伸长率1%相同材料冷作硬化和退火后应力-应变图应力应变冷作硬化屈服点110.000psi抗拉强度120.000psi 伸长率1%相同钢的退火屈服点27.000psi 抗拉强度36.000psi 伸长率1%上述数学估算的根据是成型边以光滑的螺旋线运动，考虑了腿高、道次数、道次间距对成型过程应变的影响。

方管成型方矩形管是一种用途极广的闭口型钢，与相同截面积的圆管相比，它具有强度高，抗弯截面模量大，易于装配以及稳固、美观等优点，方管成型主要应用于汽车制造业、建筑行业等。

一、圆变方与直接成方的的比较目前，世界上生产方矩管主要有2 种成型方式：圆成方和直接成方。

1. 直成方直成方的孔型分两大类: 第一类是专用孔型, 即定身量做, 此法成型方式有:定点变径法、变点定径法、定径弯折点外移法、定径弯折点内外移动法。

第二类是通用孔型, 目前国内大部分生产企业都用此孔型。

通用孔型说白了也就是专用孔型成型方式的第三、第四种的组合产物。

在此孔型中,折弯处的上辊有一个固定圆角, 不同带厚都用同一个上辊来解决, 实际上是采用了一种模糊技术来处理问题, 此技术节约了大量的轧辊, 所以生产厂家大都希望采用此孔型。

2. 圆变方圆变方的成型方式大体上有两种: 第一、箱式孔型变形。

箱式孔型变形是母管经过一般最少为四架平辊和三架立辊或更多道次的平辊立辊交替作用在母管上进行变形, 可简单地描述为: 平辊上下挤压简称“压扁” ; 立辊左右挤压称“挤高”。

母管在“压扁”“挤高”的若干个过程中逐渐接近型材形状, 最后变形成所需型材。

第二、四辊式变形。

四辊式变形即四个辊片在同一平面内组成一个孔型, 母管从孔型中穿过, 类似于拉拔变形, 但它把拉拔固定模变成了分体的滚动模。

二、圆成方与直接成方各自的特点1、圆成方圆成方的优点：圆成方成型的产品质量好，机组成型速度快。

比如内角R 均等，焊缝平整，产品外观好。

而直接成方存在内角R 不均等，角部变薄，焊缝不平整，机组成型速度慢等缺点。

1）、不同形式的圆变方质量分析（l）箱式成型在箱式成型变形过程中, 可分为理想的中心线成型法和底线成型法, 生产厂家为少换辊时间, 一般采用底线成型法, 底线成型时, 从母管到型材整个过程中上部边缘是下山过程, 下山量为圆管直径与方矩管高度之差, 可以说上边部是由受压演变成受拉变形过程, 而底部是一个受压过程。

冷弯成型知识1、冷弯型钢的变形特点——金属在冷态下弯曲变形，变形前后板带的厚度不变；成型后各部中性线的展开长度等于原板带宽度；成过程中不可避免的伴随着弹性变形；弯曲的各部分存在着加工硬化现象2、弯曲变形条件轧件弯曲变形时，其截面存在着中性线，中性线以上和以下部分，分别存在着压应力和拉应力。

离中性线越远，应力值越大，当其超过金属的σb值时，则该处产生更断裂。

由此可见，冷弯变形的必要条件——使弯曲截面上的最大正应力σmax满足条件：σs ≤σmax ≤σbσmax的大小取决于轧件的厚度、单道次弯曲成度。

弯曲时曲率半径越小，则弯曲程度越大；轧件越厚，在曲率半径相同的情况下，轧件上下边部产生的弯曲正应力愈大因此，为易于冷弯，应使σs降低，如采用σs较低的钢种，或冷弯成型前进行退火。

为防止弯曲时产生裂纹，必须控制各道次轧件的弯曲程度使σmax ≤σb3、中性线的求法中性线的位置取决于弯曲半径的大小和坯料厚度（如图5-8）若弯曲时轧件内侧边曲率半径为r 坯料厚度为h 则中性线曲率半径为ρ= R + xh x——经验系数（可查表）中性线曲率半径求出后，即可求出中性线长度。

L= L1 + L3 + Lρ复杂断面时可按分段叠加法计算4、孔型设计（略）5、变形区长度变形区长度——连续式辊式成型机从第一架水平辊中心至机组末架水平辊中心线的距离称为变形区长度确定变形区长度的原则——保证带钢边缘在成型过程中不产生塑性变形，以防止边缘鼓包、波浪等缺陷的产生由此确定最小变形区长度对于简单形状角钢，成型时保持带钢边缘不产生塑性变形的临界升起角α约为1°—1°25｀由此可得变形区长度为因此，原则上说，弯曲角度越大，加工所需的变形区长度越大（弯曲道次越多，机架数越多），6、成型速度辊式成型机组的成型速度为0.5—250 m/min常用25--30 m/min。

轻钢装配式建筑施工中的冷弯工艺探索冷弯工艺在轻钢装配式建筑施工中扮演着重要的角色。

本文将探讨轻钢装配式建筑施工中的冷弯工艺，并分析其优势和应用。

一、冷弯工艺的概念及原理冷弯是指将金属材料在常温下通过加压而产生塑性变形的过程。

在轻钢装配式建筑施工中，使用冷弯技术可以对薄壁型材进行加工和成型，实现模块化和标准化生产。

1.1 冷弯工艺的定义冷弯技术是指利用专门的机器设备对薄壁型材进行加工，通过施加力量使金属材料发生塑性变形，以获得所需尺寸、形状和性能的过程。

1.2 冷弯原理冷弯过程中，金属材料受到外界力的作用，发生塑性变形。

由于轻钢结构采用的是冷轧钢板或者热镀锌板等薄壁型材，因此适合于进行冷弯操作。

在应力达到临界值时，金属开始塑性变形，而不会发生断裂。

二、冷弯工艺在轻钢装配式建筑中的优势冷弯工艺在轻钢装配式建筑施工中具有多项优势。

2.1 精确度高使用冷弯技术可以对薄壁型材进行精确的加工和成型，保证了构件尺寸和形状的准确性。

这对于确保整个建筑系统的质量和稳定性至关重要。

2.2 施工速度快由于冷弯工艺适用于模块化生产，可以实现标准化加工，所以施工速度较传统施工方法更快。

采用冷弯技术可以大大缩短建筑周期，提高施工效率。

2.3 节省人力资源和材料冷弯工艺主要通过机械设备完成，相比传统的手工操作能够节省人力资源，并且减少了浪费。

此外，由于轻钢结构化简了建筑过程中所需的材料类型和数量，也降低了成本。

三、轻钢装配式建筑中常见的冷弯应用3.1 冷弯板柱在轻钢装配式建筑中，冷弯板柱是常见的应用之一。

通过冷弯技术，将薄壁型钢板弯曲成所需的柱形，并与其他构件连接，形成稳定的结构。

3.2 冷弯檩条为了加固轻钢装配式建筑的屋面和墙体结构，通常使用冷弯檩条。

通过冷弯工艺对薄壁型材进行弯曲加工，可以实现适合屋面和墙体的形状和尺寸。

3.3 冷弯梁在轻钢装配式建筑中，梁承担着承重传递和支撑结构的重要作用。

利用冷弯工艺可以对薄壁型材进行精确加工，使其具备所需的刚度和受力性能。

紧固件冷成型工艺知识讲义目录一、紧固件冷成型工艺基础知识 (2)1. 紧固件冷成型工艺概述 (3)2. 紧固件冷成型工艺分类 (4)3. 紧固件冷成型工艺原理 (5)二、冷镦成型工艺 (6)1. 冷镦成型工艺介绍 (7)2. 冷镦模具设计 (8)3. 冷镦加工工艺参数控制 (10)三、冷挤压成型工艺 (12)1. 冷挤压成型工艺介绍 (13)2. 冷挤压模具设计 (14)3. 冷挤压加工工艺参数控制 (15)四、精密冲压成型工艺 (16)1. 精密冲压成型工艺介绍 (17)2. 精密冲压模具设计 (18)3. 精密冲压加工工艺参数控制 (20)五、特种紧固件冷成型工艺 (21)1. 高强度螺栓冷成型工艺 (23)2. 非标异形件冷成型工艺 (25)3. 铝合金紧固件冷成型工艺 (27)六、紧固件冷成型工艺应用案例分析 (28)1. 汽车制造行业应用案例分析 (30)2. 机械制造行业应用案例分析 (30)3. 电子电器行业应用案例分析 (32)七、紧固件冷成型工艺发展趋势及展望 (33)一、紧固件冷成型工艺基础知识紧固件冷成型工艺是指在常温下通过压力使金属材料产生塑性变形，从而得到预定形状和尺寸的紧固件的一种工艺方法。

该工艺主要利用金属的塑性，通过模具和冲压设备对金属材料进行压制、弯曲、剪切等变形操作，最终获得所需的紧固件形状。

精度高：冷成型工艺可以精确控制金属材料的变形，从而得到高精度的紧固件产品。

材料利用率高：冷成型工艺可以在较小的变形力下实现材料的成型，减少了材料的浪费。

生产效率高：该工艺可以实现自动化生产，大幅提高紧固件的生产效率。

紧固件冷成型工艺适用于各种金属材料的成型，如碳钢、合金钢、不锈钢等。

它广泛应用于紧固件制造行业，如螺栓、螺母、螺钉、弹簧垫圈等紧固件的生产。

紧固件冷成型工艺流程包括原材料准备、模具设计、冲压操作、质量检测等环节。

模具设计是冷成型工艺的关键，直接影响紧固件的质量和生产效率。

冷弯成型工艺分析及问题摘要：经济科学的快速发展，越来越多外形美观并且经济实惠的冷弯型钢产品出现在了我们的生产以及日常生活中，它的安装便捷受到了使用者的广泛应用，经济的提高，让人们对于冷弯型钢产品有了更多的需求，因此，冷弯成型工艺技术有了突破的发展，本文从冷弯成型理论、冷弯成型的定义以及特点和它的加工工艺以及在加工时出现的问题和解决措施做出了深入的探讨分析，以供相关人员参考学习。

关键词：冷弯成型；工艺分析；问题前言冷弯型钢它的节能环保效果良好，它用了最少的钢材去满足了指定载荷要求，这样就不用再依靠增加板材的使用量或者提升材料的力学性能才能满足载荷要求，它是一种通过改变型钢产品的截面形状去进一步提升钢的力学性能，从而满足载荷的要求。

一、冷弯成型理论冷弯的成型过程十分复杂，并且在它成型的过程中会有很多因素影响着它，因此，目前还没有精确的方法去分析整个过程，当前用到最多的成型理论分析方法有，简化分析法、能量法和运动学法以及数值算法，下文对此进行了详细的描述。

1.1简化分析法与运动学法简化分析法主要考虑的是横向弯曲变形以及纵向弯曲变形，分析的横向弯曲变形应用的是弹塑性理论和纯弯曲理论去进行详细的分析，而纵向变形分析是将板材跟弹塑性薄壳进行比较分析。

这两种方法是最先研究冷弯成型的方法，但是科技的快速进步，使得冷弯成型钢的产品在不断的变化，因此，这两种方法已经不能成为冷弯成型长远发展的方向。

1.2能量法该方法首先是计算材料的变形功，随后在使用最小能量法去分析出相关量，它是一种科学的计算方法，可是在仿真中因为受到了能量方程构造的直接影响，最终致使它在实际应用时受到了很大的阻碍。

1.3数值算法数值算法有两种，分别是有限元法和有限条法。

最成熟的就是有限元法，它应用的主要方法有两种，有限元法和弹塑性有限元法，弹塑性有限元法主要利用的是刚塑性材料的变分原理和虚功原理，它不用考虑到材料的弹性变形。

它的基础理论是一看有限变形弹塑性理论和有限弹塑性变分原理的离散化理论。
