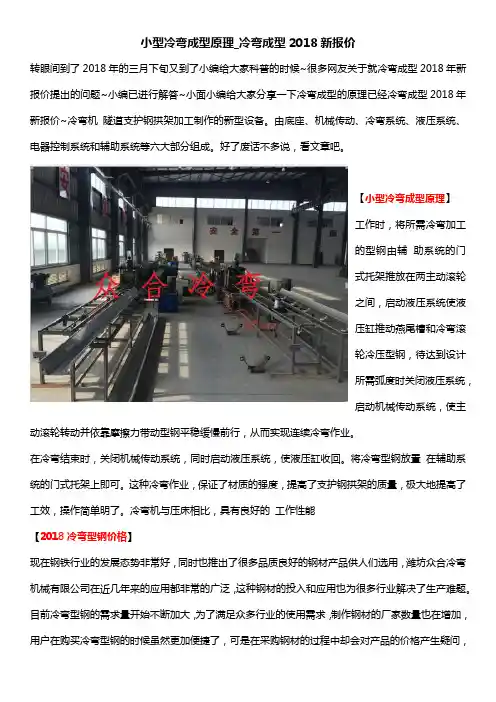

小型冷弯成型原理_冷弯成型2018新报价转眼间到了2018年的三月下旬又到了小编给大家科普的时候~很多网友关于就冷弯成型2018年新报价提出的问题~小编已进行解答~小面小编给大家分享一下冷弯成型的原理已经冷弯成型2018年新报价~冷弯机隧道支护钢拱架加工制作的新型设备。
由底座、机械传动、冷弯系统、液压系统、电器控制系统和辅助系统等六大部分组成。
好了废话不多说,看文章吧。
【小型冷弯成型原理】工作时,将所需冷弯加工的型钢由辅助系统的门式托架推放在两主动滚轮之间,启动液压系统使液压缸推动燕尾槽和冷弯滚轮冷压型钢,待达到设计所需弧度时关闭液压系统,启动机械传动系统,使主动滚轮转动并依靠摩擦力带动型钢平稳缓慢前行,从而实现连续冷弯作业。
在冷弯结束时,关闭机械传动系统,同时启动液压系统,使液压缸收回。
将冷弯型钢放置在辅助系统的门式托架上即可。
这种冷弯作业,保证了材质的强度,提高了支护钢拱架的质量,极大地提高了工效,操作简单明了。
冷弯机与压床相比,具有良好的工作性能【2018冷弯型钢价格】现在钢铁行业的发展态势非常好,同时也推出了很多品质良好的钢材产品供人们选用,潍坊众合冷弯机械有限公司在近几年来的应用都非常的广泛,这种钢材的投入和应用也为很多行业解决了生产难题。
目前冷弯型钢的需求量开始不断加大,为了满足众多行业的使用需求,制作钢材的厂家数量也在增加,用户在购买冷弯型钢的时候虽然更加便捷了,可是在采购钢材的过程中却会对产品的价格产生疑问,因为不同的厂家制作生产的冷弯型钢价格存在一定的差异,究竟影响冷弯型钢的价格因素有哪些呢?今天就由我们潍坊众合冷弯机械有限公司的小编来给大家讲讲其中的奥秘。
安装使用冷弯型钢的时候,用户都会关注冷弯型钢价格制定情况,所以很多人在购买冷弯型钢的时候会特意选用价格低廉的产品,但是这样的产品在做工方面可能存在很多的问题,所以建议人们在购买冷弯型钢的时候应该注重产品的质量和工艺方法,同时应该知道哪些因素对于产品的定价有影响。

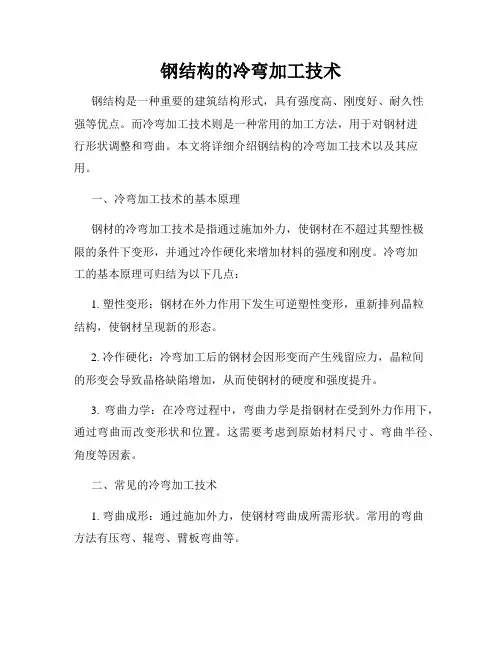

钢结构的冷弯加工技术钢结构是一种重要的建筑结构形式,具有强度高、刚度好、耐久性强等优点。
而冷弯加工技术则是一种常用的加工方法,用于对钢材进行形状调整和弯曲。
本文将详细介绍钢结构的冷弯加工技术以及其应用。

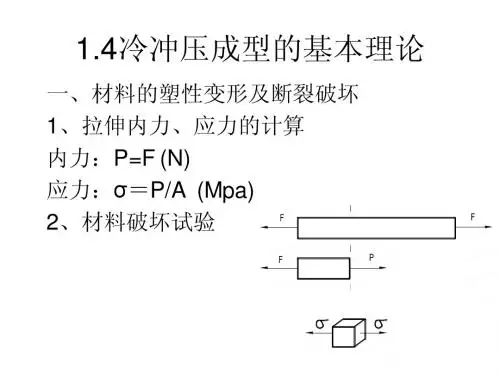

一、冷弯加工技术的基本原理钢材的冷弯加工技术是指通过施加外力,使钢材在不超过其塑性极限的条件下变形,并通过冷作硬化来增加材料的强度和刚度。
冷弯加工的基本原理可归结为以下几点:1. 塑性变形:钢材在外力作用下发生可逆塑性变形,重新排列晶粒结构,使钢材呈现新的形态。
2. 冷作硬化:冷弯加工后的钢材会因形变而产生残留应力,晶粒间的形变会导致晶格缺陷增加,从而使钢材的硬度和强度提升。
3. 弯曲力学:在冷弯过程中,弯曲力学是指钢材在受到外力作用下,通过弯曲而改变形状和位置。
这需要考虑到原始材料尺寸、弯曲半径、角度等因素。
二、常见的冷弯加工技术1. 弯曲成形:通过施加外力,使钢材弯曲成所需形状。
常用的弯曲方法有压弯、辊弯、臂板弯曲等。
2. 管道弯曲:将钢管按照所需半径和角度进行冷弯,用于制作管道弯头、转角、支架等。
常用的管道弯曲方法有冷弯弧线法、内贴模法、液压推弯法等。
3. 拼接:将两根或多根钢材通过冷弯工艺进行拼接,形成连接点。
常用的拼接方式有角焊缝拼接、法兰拼接、螺栓连接等。
三、冷弯加工技术的应用领域钢结构的冷弯加工技术广泛应用于多个领域,包括建筑、桥梁、造船、风电等。
以下是一些具体的应用示例:1. 建筑领域:冷弯加工技术可用于制作建筑中的承重构件、梯形梁、楼梯扶手等。
2. 桥梁领域:通过冷弯加工,可以制作桥梁的钢箱梁、钢板梁等结构件,提高桥梁的强度和刚度。
3. 造船领域:冷弯加工技术被广泛应用于船体结构、船舶内饰等方面,提供船舶的稳定性和安全性。
4. 风电领域:冷弯加工技术可用于制作风力发电塔架、叶片支撑等,提高风力发电设备的稳定性和寿命。
四、冷弯加工技术的发展趋势随着科技进步和工艺的不断改进,冷弯加工技术也在不断发展演进。

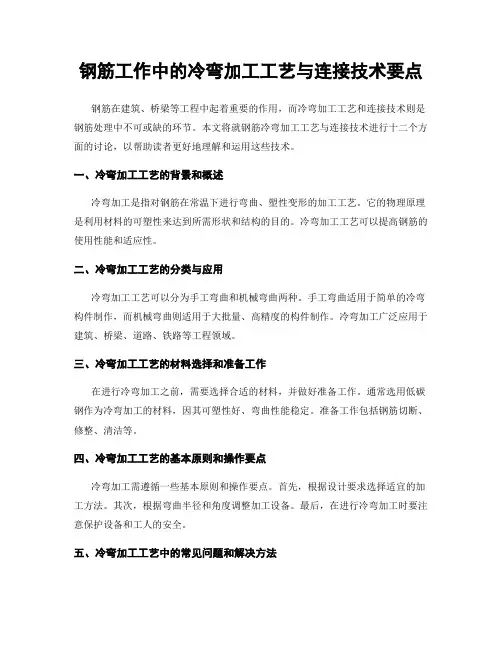

钢筋工作中的冷弯加工工艺与连接技术要点钢筋在建筑、桥梁等工程中起着重要的作用,而冷弯加工工艺和连接技术则是钢筋处理中不可或缺的环节。
本文将就钢筋冷弯加工工艺与连接技术进行十二个方面的讨论,以帮助读者更好地理解和运用这些技术。
一、冷弯加工工艺的背景和概述冷弯加工是指对钢筋在常温下进行弯曲、塑性变形的加工工艺。
它的物理原理是利用材料的可塑性来达到所需形状和结构的目的。
冷弯加工工艺可以提高钢筋的使用性能和适应性。
二、冷弯加工工艺的分类与应用冷弯加工工艺可以分为手工弯曲和机械弯曲两种。
手工弯曲适用于简单的冷弯构件制作,而机械弯曲则适用于大批量、高精度的构件制作。
冷弯加工广泛应用于建筑、桥梁、道路、铁路等工程领域。
三、冷弯加工工艺的材料选择和准备工作在进行冷弯加工之前,需要选择合适的材料,并做好准备工作。
通常选用低碳钢作为冷弯加工的材料,因其可塑性好、弯曲性能稳定。
准备工作包括钢筋切断、修整、清洁等。
四、冷弯加工工艺的基本原则和操作要点冷弯加工需遵循一些基本原则和操作要点。
首先,根据设计要求选择适宜的加工方法。
其次,根据弯曲半径和角度调整加工设备。
最后,在进行冷弯加工时要注意保护设备和工人的安全。
五、冷弯加工工艺中的常见问题和解决方法在冷弯加工过程中,常会遇到一些问题,如变形过大、裂纹产生等。
针对这些问题,需要采取相应的解决方法,如调整加工参数、增加预弯等。
六、冷弯加工工艺中的关键技术和机械设备冷弯加工中的关键技术包括弯曲半径的选择、角度控制和模具设计等。
而机械设备则包括弯曲机、型式机等。
这些技术和设备的选择和应用直接影响着冷弯加工的效果和效率。
七、冷弯加工工艺中的质量检测和评价方法为确保冷弯加工质量,需要进行质量检测和评价。
常见的方法包括外观检查、尺寸检测、力学性能测试等。
通过这些方法,可以评估冷弯加工构件的质量和可靠性。
八、连接技术的重要性和应用范围钢筋的连接是保证结构强度和稳定性的关键环节。
连接技术的应用范围广泛,包括焊接、机械连接、粘结等。
辊弯成型技术板金属的成型折弯成型(a )依靠单个模具两步成型(b )折弯机上的分布成型= 全部直线段长度+ 全部圆弧段长度圆弧段长度指各圆弧的中性线长度wi ziB b b =+∑∑弹性范围永久变形范围理论上弯角成型应力-应变分布最大应变(拉伸)应力层实际外层纤维实际外层纤维中性轴-理论上中性轴-实际上最大的应变(压缩)实际应力分布应力层实际弯角应力-应变分布屈服应变以截面惯性主轴为坐标方位成型无盲角,全部实弯成型;成型对称性好,型材扭转小;成型道次少,轧辊直径小,经济性好。
盲角盲角☐☐1区:接触段;2区:非接触变形段;3区:不变形阶段;4区:弹性回复段。
实际变形不同于理论变形材料实验、屈服极限、抗拉极限和延伸率通过绘制应力-应变图可以清楚地知道屈服极限、抗拉强度的大小试验过程中的应力应变图无载荷颈缩开始前后断裂无载荷应变应力最大载荷断裂永久的弹性的L 1应力下的总变形(应变)应力材料3#材料2#材料1#应变不同材料的应力应变图1#为低强度高延伸率的材料2#为高强度低延伸率的材料3#为强度更高延伸率更低的材料由应力-应变估计成型性—应变示意图表明,材料的屈服极限和抗拉极限相差越大,材料的延伸率越高,金属的成形性越好。
能和轧制方向上的性能不同。
抗拉强度拉伸由于轧制方向不同金属的力学性能可能发生变化轧制方向轧制方向由(a)和(b)可以看出,带材后续成型时,弯曲方向的选择需要考虑原始的轧制方向;(c)为弯曲线与轧制方向平行时产品的缺陷。
屈服点冷压下量铍铜1010碳钢1350 铝不同金属典型的冷作硬化率应力冷作硬化屈服点110.000psi 抗拉强度120.000psi 伸长率1%相同钢的退火屈服点27.000psi 抗拉强度36.000psi 伸长率1%相同材料冷作硬化和退火后应力-应变图应力应变冷作硬化屈服点110.000psi抗拉强度120.000psi 伸长率1%相同钢的退火屈服点27.000psi 抗拉强度36.000psi 伸长率1%上述数学估算的根据是成型边以光滑的螺旋线运动,考虑了腿高、道次数、道次间距对成型过程应变的影响。

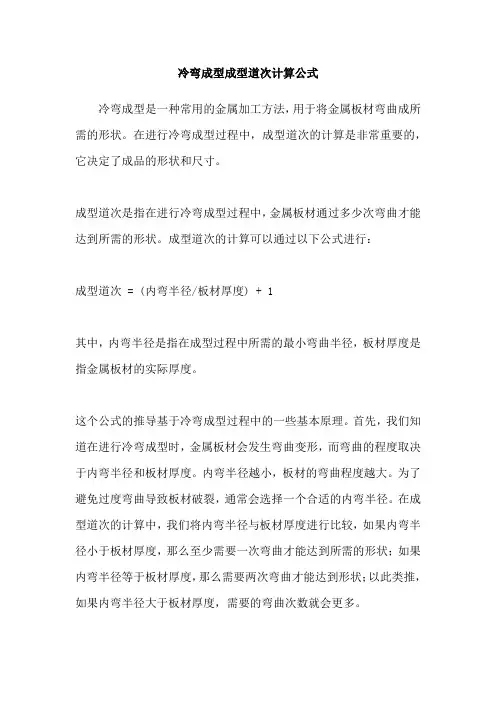

冷弯成型成型道次计算公式
冷弯成型是一种常用的金属加工方法,用于将金属板材弯曲成所需的形状。
在进行冷弯成型过程中,成型道次的计算是非常重要的,它决定了成品的形状和尺寸。
成型道次是指在进行冷弯成型过程中,金属板材通过多少次弯曲才能达到所需的形状。
成型道次的计算可以通过以下公式进行:
成型道次 = (内弯半径/板材厚度) + 1
其中,内弯半径是指在成型过程中所需的最小弯曲半径,板材厚度是指金属板材的实际厚度。
这个公式的推导基于冷弯成型过程中的一些基本原理。
首先,我们知道在进行冷弯成型时,金属板材会发生弯曲变形,而弯曲的程度取决于内弯半径和板材厚度。
内弯半径越小,板材的弯曲程度越大。
为了避免过度弯曲导致板材破裂,通常会选择一个合适的内弯半径。
在成型道次的计算中,我们将内弯半径与板材厚度进行比较,如果内弯半径小于板材厚度,那么至少需要一次弯曲才能达到所需的形状;如果内弯半径等于板材厚度,那么需要两次弯曲才能达到形状;以此类推,如果内弯半径大于板材厚度,需要的弯曲次数就会更多。
通过成型道次的计算公式,我们可以根据实际需求来确定冷弯成型的工艺参数,例如内弯半径和板材厚度。
这样可以确保在进行冷弯成型过程中,金属板材能够得到准确的弯曲,并达到所需的形状和尺寸。
需要注意的是,成型道次的计算公式是一个基本的参考值,实际的成型道次可能还会受到其他因素的影响,例如金属板材的强度和硬度等。
因此,在实际应用中,需要结合实际情况进行合理的调整和优化。
冷弯成型知识1、冷弯型钢的变形特点——金属在冷态下弯曲变形,变形前后板带的厚度不变;成型后各部中性线的展开长度等于原板带宽度;成过程中不可避免的伴随着弹性变形;弯曲的各部分存在着加工硬化现象2、弯曲变形条件轧件弯曲变形时,其截面存在着中性线,中性线以上和以下部分,分别存在着压应力和拉应力。
离中性线越远,应力值越大,当其超过金属的σb值时,则该处产生更断裂。
由此可见,冷弯变形的必要条件——使弯曲截面上的最大正应力σmax满足条件:σs ≤σmax ≤σbσmax的大小取决于轧件的厚度、单道次弯曲成度。
弯曲时曲率半径越小,则弯曲程度越大;轧件越厚,在曲率半径相同的情况下,轧件上下边部产生的弯曲正应力愈大因此,为易于冷弯,应使σs降低,如采用σs较低的钢种,或冷弯成型前进行退火。
为防止弯曲时产生裂纹,必须控制各道次轧件的弯曲程度使σmax ≤σb3、中性线的求法中性线的位置取决于弯曲半径的大小和坯料厚度(如图5-8)若弯曲时轧件内侧边曲率半径为r 坯料厚度为h 则中性线曲率半径为ρ= R + xh x——经验系数(可查表)中性线曲率半径求出后,即可求出中性线长度。
L= L1 + L3 + Lρ复杂断面时可按分段叠加法计算4、孔型设计(略)5、变形区长度变形区长度——连续式辊式成型机从第一架水平辊中心至机组末架水平辊中心线的距离称为变形区长度确定变形区长度的原则——保证带钢边缘在成型过程中不产生塑性变形,以防止边缘鼓包、波浪等缺陷的产生由此确定最小变形区长度对于简单形状角钢,成型时保持带钢边缘不产生塑性变形的临界升起角α约为1°—1°25`由此可得变形区长度为因此,原则上说,弯曲角度越大,加工所需的变形区长度越大(弯曲道次越多,机架数越多),6、成型速度辊式成型机组的成型速度为0.5—250 m/min常用25--30 m/min。
紧固件冷成型工艺知识讲义目录一、紧固件冷成型工艺基础知识 (2)1. 紧固件冷成型工艺概述 (3)2. 紧固件冷成型工艺分类 (4)3. 紧固件冷成型工艺原理 (5)二、冷镦成型工艺 (6)1. 冷镦成型工艺介绍 (7)2. 冷镦模具设计 (8)3. 冷镦加工工艺参数控制 (10)三、冷挤压成型工艺 (12)1. 冷挤压成型工艺介绍 (13)2. 冷挤压模具设计 (14)3. 冷挤压加工工艺参数控制 (15)四、精密冲压成型工艺 (16)1. 精密冲压成型工艺介绍 (17)2. 精密冲压模具设计 (18)3. 精密冲压加工工艺参数控制 (20)五、特种紧固件冷成型工艺 (21)1. 高强度螺栓冷成型工艺 (23)2. 非标异形件冷成型工艺 (25)3. 铝合金紧固件冷成型工艺 (27)六、紧固件冷成型工艺应用案例分析 (28)1. 汽车制造行业应用案例分析 (30)2. 机械制造行业应用案例分析 (30)3. 电子电器行业应用案例分析 (32)七、紧固件冷成型工艺发展趋势及展望 (33)一、紧固件冷成型工艺基础知识紧固件冷成型工艺是指在常温下通过压力使金属材料产生塑性变形,从而得到预定形状和尺寸的紧固件的一种工艺方法。
该工艺主要利用金属的塑性,通过模具和冲压设备对金属材料进行压制、弯曲、剪切等变形操作,最终获得所需的紧固件形状。
精度高:冷成型工艺可以精确控制金属材料的变形,从而得到高精度的紧固件产品。
材料利用率高:冷成型工艺可以在较小的变形力下实现材料的成型,减少了材料的浪费。
生产效率高:该工艺可以实现自动化生产,大幅提高紧固件的生产效率。
紧固件冷成型工艺适用于各种金属材料的成型,如碳钢、合金钢、不锈钢等。
它广泛应用于紧固件制造行业,如螺栓、螺母、螺钉、弹簧垫圈等紧固件的生产。
紧固件冷成型工艺流程包括原材料准备、模具设计、冲压操作、质量检测等环节。
模具设计是冷成型工艺的关键,直接影响紧固件的质量和生产效率。
冷弯成型工艺分析及问题摘要:经济科学的快速发展,越来越多外形美观并且经济实惠的冷弯型钢产品出现在了我们的生产以及日常生活中,它的安装便捷受到了使用者的广泛应用,经济的提高,让人们对于冷弯型钢产品有了更多的需求,因此,冷弯成型工艺技术有了突破的发展,本文从冷弯成型理论、冷弯成型的定义以及特点和它的加工工艺以及在加工时出现的问题和解决措施做出了深入的探讨分析,以供相关人员参考学习。
关键词:冷弯成型;工艺分析;问题前言冷弯型钢它的节能环保效果良好,它用了最少的钢材去满足了指定载荷要求,这样就不用再依靠增加板材的使用量或者提升材料的力学性能才能满足载荷要求,它是一种通过改变型钢产品的截面形状去进一步提升钢的力学性能,从而满足载荷的要求。

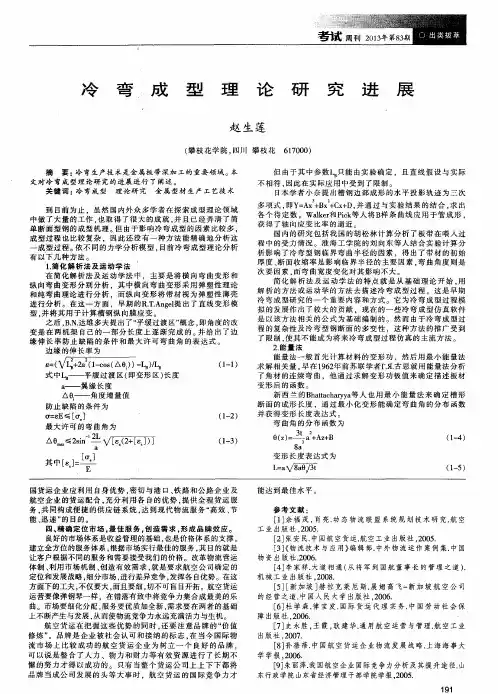

一、冷弯成型理论冷弯的成型过程十分复杂,并且在它成型的过程中会有很多因素影响着它,因此,目前还没有精确的方法去分析整个过程,当前用到最多的成型理论分析方法有,简化分析法、能量法和运动学法以及数值算法,下文对此进行了详细的描述。
1.1简化分析法与运动学法简化分析法主要考虑的是横向弯曲变形以及纵向弯曲变形,分析的横向弯曲变形应用的是弹塑性理论和纯弯曲理论去进行详细的分析,而纵向变形分析是将板材跟弹塑性薄壳进行比较分析。
这两种方法是最先研究冷弯成型的方法,但是科技的快速进步,使得冷弯成型钢的产品在不断的变化,因此,这两种方法已经不能成为冷弯成型长远发展的方向。
1.2能量法该方法首先是计算材料的变形功,随后在使用最小能量法去分析出相关量,它是一种科学的计算方法,可是在仿真中因为受到了能量方程构造的直接影响,最终致使它在实际应用时受到了很大的阻碍。
1.3数值算法数值算法有两种,分别是有限元法和有限条法。
最成熟的就是有限元法,它应用的主要方法有两种,有限元法和弹塑性有限元法,弹塑性有限元法主要利用的是刚塑性材料的变分原理和虚功原理,它不用考虑到材料的弹性变形。
它的基础理论是一看有限变形弹塑性理论和有限弹塑性变分原理的离散化理论。
冷弯设计与理念冷弯型钢是一种用途极广的经济断面钢材,在建筑﹑交通﹑机械﹑家电等各行各业得到广泛应用.其断面结构合理﹑品种规格繁多﹑几何尺寸精确,体现了现代社会对材料轻型化﹑合理化﹑功能化的使用要求.自20世纪初冷弯成型技术在世界各国获得长足发展,到80年代,仅美国己有18000余条生产线,年生产冷弯型钢350多万吨.在我国,从50年代末开始建设冷弯机组以来,经历了发展﹑调整的曲折过程.近20年来,冷弯型钢的优点被人们所认识.冷弯型钢取得了较大的发展.然而,无论从产量﹑质量﹑品种和消耗﹑应用领域方面,还是从装备水平﹑工艺水平方面,与国外发达国家总有差距.但可以预计,冷弯型钢在我国必将有一个更大的发展.冷弯成型是板带深度加工的一个重要领域.鉴于其变形过程几何学﹑运动学﹑动力学的复杂性,具有明显的几何非线性﹑物理非线性﹑边界非线性特征.因此,其生产工艺规律的技术性相当重要.近年来,冷弯生产的高效率化﹑高附加值化﹑多品种化推动了一系列冷弯新技术的发展,包括过程模拟技术﹑优化设计和CAE技术﹑高精度加工技术﹑柔性生产技术,复合加工与深度加工技术,使冷弯成型由工艺向工程科学过渡,向过程综合﹑技术综合和材料综合的方向发展。
冷弯型钢分类冷弯型钢在我国一般分为开口断面型钢和闭口断面型钢两大类。
开口型钢图例如下:闭口型钢图例如下:冷弯型钢的质量要求和评定标准如下GB6723-86《通用冷弯开口型钢尺寸﹑外形﹑重量及允许偏差》GB6724-86《冷弯波形钢板》GB6725-86《冷弯型钢技术条件》冷弯型钢机器分类冷弯成型原理及力能参数计算辊压法冷弯成型是用一组辊压机将带材逐渐压弯成所需的的断面型材.1.辊压成型过程中有一个重要条件,即最小弯曲半径的选择必须合理.2.最小弯曲半径与弯曲角大小有关,直观地说,在弯曲半径相同的条件下锐角弯曲比钝角弯曲的裂可能性要大.同理可知采用多段压弯和多次压弯都更有利于减小圆角半径.3.冷弯成型时轧制板带材的纤维方向对弯曲圆角半径的选定也有一定的影响,当弯曲应力方向与纤维方向垂直时容易产生裂纹.而实际生产中恰恰冷弯用带材的轧制方向都与其弯曲应力方向相垂直,故要求其弯曲圆角半径不得过小.4.带材表面质量在弯曲过程中也起重要作用,故圆角半径很小的冷弯型钢要求带材表面具有较高的光滑程度.5.冷弯成型各机架中线高度的调整对成型质量有重要作用,在多机架的冷弯机组中各中线高度可以调成凹曲线分布状态,使轧制线与成型中线相一致。
冷弯成型技术随着制造业的发展,冷弯成型技术在金属加工领域得到了广泛的应用。
冷弯成型技术是指利用机械力和塑性变形原理,通过对金属材料进行弯曲、拉伸、压制等加工,以达到所需形状和尺寸的一种加工方法。
冷弯成型技术的优势在于不需要加热金属材料,避免了材料的退火和氧化等问题,同时也减少了能源消耗。
与传统的热加工相比,冷弯成型技术可以更加精确地控制加工过程,使得成品更加符合设计要求。
冷弯成型技术主要应用于制造各种型号的金属管道、槽钢、角钢、型钢等材料。
通过冷弯成型技术可以生产出各种形状的金属构件,如圆形、方形、椭圆形等。
这些构件可以用于建筑、桥梁、汽车、船舶等各个领域。
冷弯成型技术的工艺过程相对简单,主要包括以下几个步骤:首先是设计模具,根据产品的形状和尺寸要求,制作相应的模具。
然后将金属材料放入冷弯成型机器中,通过调整机器的参数和施加适当的力,使得金属材料发生塑性变形,最终形成所需的形状和尺寸。
最后是对成品进行检验和修整,确保产品的质量。
在冷弯成型技术中,材料的选择非常重要。
一般来说,冷弯成型适用于可塑性良好的材料,如碳钢、不锈钢、铝合金等。
而对于硬度较高的材料,由于其抗塑性变形能力强,冷弯成型难度较大。
冷弯成型技术的应用范围非常广泛。
在建筑领域,冷弯成型技术可以用于制造各种形状的钢结构构件,如梁、柱、楼梯等。
在汽车制造领域,冷弯成型技术可以用于制造车身、底盘等零部件。
在船舶制造领域,冷弯成型技术可以用于制造船体、船板等部件。
冷弯成型技术的发展趋势是向着高效、智能化方向发展。
随着数控技术的不断进步,冷弯成型机器的自动化程度越来越高,可以实现自动调整参数、智能控制加工过程,提高生产效率和产品质量。
冷弯成型技术作为一种高效、环保的金属加工方法,在制造业中得到了广泛的应用。
通过冷弯成型技术,可以生产出各种形状和尺寸的金属构件,满足不同领域的需求。
随着技术的不断进步,冷弯成型技术将会在制造业中发挥越来越重要的作用。
