温升测试要求

开关柜温升试验标准随着电力行业的不断发展，开关柜作为电力系统中不可或缺的重要组成部分，其安全性和可靠性要求也越来越高。

为了确保开关柜在长期运行过程中不发生故障，需要对其进行各种试验，其中温升试验是重要的一项试验内容。

二、试验原理开关柜在正常运行过程中，由于电器元件的工作，会产生一定的热量，如果温度过高，会影响开关柜的正常运行，甚至引起火灾等严重后果。

因此，需要进行温升试验来检测开关柜的散热性能和温升情况。

温升试验的原理是将开关柜内部加热到一定温度，然后测量开关柜表面的温度变化，以确定开关柜的温升情况。

通常采用红外线测温仪或热像仪进行测量，得到的数据可以用于判断开关柜的散热性能和温升情况是否符合要求。

三、试验要求1. 试验前应对开关柜进行外观检查和电气性能测试，确保开关柜符合要求。

2. 试验前应清除开关柜内的灰尘和杂物，保持开关柜内部干净。

3. 试验时应根据开关柜的额定电流和工作环境确定试验温度，并保持试验温度稳定。

4. 试验过程中应记录开关柜表面的温度变化，并定期检查开关柜内部的温度分布情况。

5. 试验结束后应对开关柜进行冷却处理，并对试验数据进行分析和评估。

四、试验步骤1. 按照试验要求对开关柜进行检查和清洁。

2. 将开关柜接通电源，并将内部加热至试验温度。

3. 在试验过程中记录开关柜表面的温度变化，并定期检查开关柜内部的温度分布情况。

4. 试验结束后，将开关柜内部冷却至室温，并记录冷却时间和温度变化。

5. 对试验数据进行分析和评估，判断开关柜的散热性能和温升情况是否符合要求。

五、结论温升试验是开关柜试验中的重要内容，能够检测开关柜的散热性能和温升情况，并保证开关柜的安全性和可靠性。

在进行温升试验时，应按照试验要求进行操作，对试验数据进行分析和评估，以得出准确的结论。

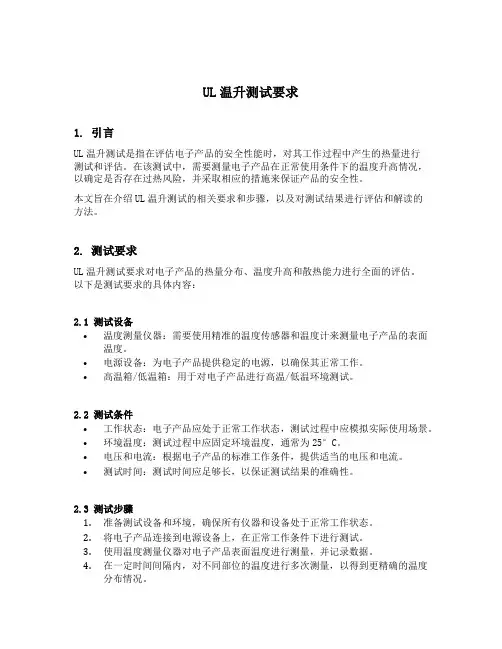

UL温升测试要求1. 引言UL温升测试是指在评估电子产品的安全性能时，对其工作过程中产生的热量进行测试和评估。

在该测试中，需要测量电子产品在正常使用条件下的温度升高情况，以确定是否存在过热风险，并采取相应的措施来保证产品的安全性。

本文旨在介绍UL温升测试的相关要求和步骤，以及对测试结果进行评估和解读的方法。

2. 测试要求UL温升测试要求对电子产品的热量分布、温度升高和散热能力进行全面的评估。

以下是测试要求的具体内容：2.1 测试设备•温度测量仪器：需要使用精准的温度传感器和温度计来测量电子产品的表面温度。

•电源设备：为电子产品提供稳定的电源，以确保其正常工作。

•高温箱/低温箱：用于对电子产品进行高温/低温环境测试。

2.2 测试条件•工作状态：电子产品应处于正常工作状态，测试过程中应模拟实际使用场景。

•环境温度：测试过程中应固定环境温度，通常为25°C。

•电压和电流：根据电子产品的标准工作条件，提供适当的电压和电流。

•测试时间：测试时间应足够长，以保证测试结果的准确性。

2.3 测试步骤1.准备测试设备和环境，确保所有仪器和设备处于正常工作状态。

2.将电子产品连接到电源设备上，在正常工作条件下进行测试。

3.使用温度测量仪器对电子产品表面温度进行测量，并记录数据。

4.在一定时间间隔内，对不同部位的温度进行多次测量，以得到更精确的温度分布情况。

5.根据测试结果计算电子产品的温度升高情况，并与规定的限制值进行比较。

6.如果电子产品的温度升高超过限制值，则需要采取措施改善散热能力或减少功耗。

7.进行高温/低温环境测试，以评估电子产品在极端温度条件下的性能。

2.4 测试结果评估和解读根据UL温升测试的结果，可以对电子产品的散热性能和安全性能进行评估和解读。

以下是对测试结果进行评估的一般步骤：1.比较测试结果与规定的限制值，确定电子产品是否符合安全标准要求。

2.分析温度分布情况，确定高温区域和低温区域，并评估散热设计的有效性。

温升测试的条件包括以下几项：
温升测试的场所：在室温下进行测试，确保周围环境温度和被测设备所处的环境温度相对稳定。

温升测试的设备：需要使用温度测试仪来测量被测设备的温度，确保测试仪器的准确性和可靠性。

温升测试的初始状态：在开始测试前，需要将被测设备处于静止状态，并确保其内部没有任何正在运行的部件或功能。

温升测试的负载：根据需要，可以在被测设备上加载一定的负载，以模拟实际使用情况下的发热情况。

温升测试的时间：测试时间应该足够长，以确保被测设备达到稳定的温度状态。

通常需要持续测试数小时或更长时间。

温升测试的观察点：在测试过程中，需要观察被测设备的温度变化情况，并记录各个时间点的温度值。

温升测试的安全措施：在测试过程中，需要采取必要的安全措施，如避免接触高温部分、注意设备可能产生的有害气体等。

温升测试的结束条件：当被测设备的温度达到稳定状态或满足其他特定的结束条件时，可以结束测试。

总之，为了确保测试结果的准确性和可靠性，需要在一定的条件下进行温升测试，并遵循相应的标准和规范。

元件温升测试指导书一、试验目的试验机器在正常工作条件下时，其元件的温升是否符合要求；防止出现着火危险和影响可靠性。

二、适用产品公司的TV、AV类产品。

三、试验条件测试信号：RF全白场信号、1KHz音频信号（对于视盘机进行播放）。

图像设置：亮度/对比度调至最大状态。

声音设置：音量调至最大功率的1/4处；音调置中间位置。

电源电压：最低和最高工作电压（电源范围的±10%）。

工作时间：不少于4小时或温度已达稳定状态.四、试验要求2、焊点温升限值要求：元件脚加铆钉的焊点温升限值＜55 ℃；元件脚无铆钉的焊点温升限值＜50 ℃五、试验程序5.1 温升测试点的选择5.1.1 电阻：所有功率等于或大于1/2W的电阻测试点：a）电阻元件表面；b）PCB板焊盘较小的一端或同一焊盘有多个发热元件的一端。

5.1.2 晶极管：整流管、中功率稳压管；电源开关管、行管、视放管、枕校输出管及大功率管。

测试点：a）晶体管元件表面；b）二极管或三极管大电流脚的焊盘。

5.1.3 集成电路：电源厚膜IC、场输出IC、伴音功放IC、稳压IC。

测试点：集成电路元件表面；5.1.4 电解电容：所有电源、行/场扫描部分滤波电解电容。

测试点：a）电容元件外壳表面。

b）元件脚焊点。

5.1.5 电感：电源滤波器、开关变压器、线圈、行推动变压器等测试点：a）电感元件线圈/磁芯表面。

b）元件脚焊点。

5.1.6 LOT：行输出变压器测试点：a）行输出变压器元件内部线圈。

b）磁芯表面。

5.1.7 机内和环境温度：机内偏转下5～6 cm处。

注：在测试封装表面温度时，热电偶的线要紧贴封装表面，并且要找到最高温度的点。

5.2 将测温探头（热电偶）粘在元件体表面上，尽可能靠近发热位置点；使用假负载代替喇叭的声音，确认所有测试点正确后，合上后壳、并放置机器在一个测试箱内。

5.3机器接上电源、输入信号。

按测试条件将亮度和对比度调到最大，声音调到1/4最大功率处的音量，音调置中间位置。
