2. 船舶钢质舾装件涂装工艺规范(1)

船舶涂装工艺为了提高船舶的涂装质量，加强对实际生产的工艺指导，特制定本规。

1 围本规规定了钢质船舶的工艺准备、人员、工艺要求、工艺过程和检验。

本规适用于新建钢质船舶的涂装，其他钢结构物涂装时也可参照使用。

2 规性引用文件CB/T 3513-93 船舶除锈涂装质量验收技术要求CB/T 3798-1997 船舶钢质舾装件涂装要求Q/SWS 42-017-2003 船舶膜厚管理工艺规ISO8501-1 未涂覆过的钢材在涂装油漆及和油漆有关产品前的预处理－表面清洁度的目视等级SSPC Vis 1-89 钢表面喷丸清理的目视标准SSPC Vis 3 动力或手动工具清理钢表面的目视标准3 工艺准备3.1 船用涂料的一般要求3.1.1 船用涂料应由专业涂料生产公司生产。

提供给船厂的每批涂料必须密封包装，包装桶上应印有产品名称、牌号、颜色、出厂批号、储存期等，进口涂料应有中文标识。

3.1.2 每批船用涂料必须附有质量保证书。

3.1.3 船用涂料的各项性能指标应符合涂料生产公司提供的产品说明书的规定。

3.2 船用涂料的代码为方便涂装设计的表达，各种船用涂料可以用1～3位英文字母作为代码。

涂料代码参见附录A（资料性附录）。

3.3 船体各部位涂层配套根据船体各部位所处环境的腐蚀条件，应选用合适的涂层配套。

涂层配套示例参见附录B（资料性附录）。

4 人员4.1 操作人员和检验人员应具备专业知识，并经过相关专业培训、考试或考核取得合格证书，方可上岗操作。

4.2 操作人员和检验人员应熟悉本规要求，并严格遵守工艺纪律和现场安全操作规程。

55工艺要求5.1 造船涂装工艺阶段：a)a)钢材预处理；b)b)分段涂装；c)c)总段涂装；d)d)船坞涂装；e)e)码头涂装；f)f)交船前涂装。

5.2 钢材预处理5.2.1 钢材预热温度控制在40℃左右。

5.2.2 经抛丸或喷丸除锈后的表面质量应符合CB/T 3513-93的要求。

5.2.3 钢材抛丸或喷丸除锈后应立即涂上车间底漆，车间底漆的厚度应符合涂装说明书的规定。

船舶涂装通用工艺规范前言为了提高本公司的涂装质量，加强对实际生产的工艺指导，结合本公司的实际情况，特制定本规范。

本规范的附录A、附录B均为资料性附录。

本规范于2003年10月首次制订；本规范由上海外高桥造船有限公司提出；本规范由设计部归口；本规范起草部门：涂装部本规范主要起草（编制）：周斌何建平黄旭标检：杨峻审核：李兆刚本规范由总工程师南大庆批准。

1 范围本规范规定了钢质船舶的工艺准备、人员、工艺要求、工艺过程和检验。

本规范适用于新建钢质船舶的涂装，其他钢结构物涂装时也可参照使用。

2 规范性引用文件CB/T 3513-93 船舶除锈涂装质量验收技术要求CB/T 3798-1997 船舶钢质舾装件涂装要求Q/SWS 42-017-2003 船舶膜厚管理工艺规范ISO8501-1 未涂覆过的钢材在涂装油漆及和油漆有关产品前的预处理－表面清洁度的目视等级SSPC Vis 1-89 钢表面喷丸清理的目视标准SSPC Vis 3 动力或手动工具清理钢表面的目视标准3 工艺准备3.1 船用涂料的一般要求3.1.1 船用涂料应由专业涂料生产公司生产。

提供给船厂的每批涂料必须密封包装，包装桶上应印有产品名称、牌号、颜色、出厂批号、储存期等，进口涂料应有中文标识。

3.1.2 每批船用涂料必须附有质量保证书。

3.1.3 船用涂料的各项性能指标应符合涂料生产公司提供的产品说明书的规定。

3.2 船用涂料的代码为方便涂装设计的表达，各种船用涂料可以用1～3位英文字母作为代码。

涂料代码参见附录A（资料性附录）。

3.3 船体各部位涂层配套根据船体各部位所处环境的腐蚀条件，应选用合适的涂层配套。

涂层配套示例参见附录B（资料性附录）。

4 人员4.1 操作人员和检验人员应具备专业知识，并经过相关专业培训、考试或考核取得合格证书，方可上岗操作。

4.2 操作人员和检验人员应熟悉本规范要求，并严格遵守工艺纪律和现场安全操作规程。

55工艺要求5.1 造船涂装工艺阶段：a)a)钢材预处理；b)b)分段涂装；c)c)总段涂装；d)d)船坞涂装；e)e)码头涂装；f)f)交船前涂装。

船舶工程船体涂装技术规程一、前言船舶工程船体涂装技术规程是为了规范船体涂装工作而制定的，旨在确保船体涂装质量，提高船舶使用寿命，保障海上安全。

本规程适用于各类船舶的船体涂装工作。

二、涂装前准备1. 清洁船体表面在涂装前，必须清洁船体表面，去除污垢、油脂、盐分等杂质，以确保船体表面光滑干净。

清洁方法包括机械清洗、化学清洗、水压清洗等，视情况而定。

2. 防腐处理在清洁后，必须进行防腐处理。

防腐处理方法包括热喷涂、防锈漆涂装等。

在防腐处理过程中，必须注意处理质量，确保防腐处理效果。

3. 涂装计划在进行涂装前，必须制定涂装计划，明确涂装区域、涂装方法、涂装材料等，以确保涂装工作有序进行。

涂装计划应根据船舶使用情况、气候条件等进行调整。

三、涂装工艺1. 底漆涂装底漆涂装是涂装工作的第一步，用于填充船体表面的毛孔和凹凸不平处，提高后续涂层的附着力。

底漆涂装应采用喷涂或滚涂方法，视情况而定。

2. 中间漆涂装中间漆涂装是在底漆涂装后进行的，用于增加船体表面的光滑度和美观度。

中间漆涂装应采用喷涂或滚涂方法，视情况而定。

3. 上光漆涂装上光漆涂装是最后一道涂层，用于保护船体表面和提高船体的美观度。

上光漆涂装应采用喷涂或滚涂方法，视情况而定。

四、涂装质量控制1. 涂层厚度控制涂层厚度是涂装质量的关键指标之一，应在涂装过程中进行实时监测和控制。

涂层厚度应符合涂层材料的规定要求。

2. 涂层粘结力检测涂层粘结力是涂装质量的另一个关键指标，应在涂装完成后进行检测。

涂层粘结力应符合涂层材料的规定要求。

3. 涂层外观检测涂层外观是涂装质量的重要指标之一，应在涂装完成后进行检测。

涂层外观应符合涂层材料的规定要求。

五、安全措施1. 呼吸防护在涂装过程中，应配备呼吸防护设备，以保护工人的呼吸系统。

2. 防护服装在涂装过程中，应穿戴防护服装，以保护工人的皮肤。

3. 防火措施在涂装过程中，应采取防火措施，以避免火灾事故的发生。

4. 通风措施在涂装过程中，应采取通风措施，以保持涂装工作区域的空气流通。

船体不移愣涂装工艺规范1 范围本规范规定了新建船舶在坞内建造船体不移愣涂装工艺的施工前准备、人员、工艺要求、工艺过程及检验。

本规范适用于各类新建造钢质船舶。

2 施工前准备2.1 施工图样及相关工艺技术文件2.2 材料2.2.1 薄木板（胶合板）2.2.2 聚乙烯薄膜2.2.3 船舶涂料3 人员3.1 操作人员和检验人员应具备专业知识，并经过专业培训、考试或考核取得合格证书，方可上岗操作。

3.2 操作人员和检验人员应熟悉本规范要求，并严格遵守工艺纪律和现场安全操作规程。

4 工艺要求4.1 在全船油漆配套确认时，设计部门应在满足船厂不移愣工艺的要求、满足船厂施工节点计划的前提下，对防锈漆的性能予以确认。

4.2 新建船舶水线以下油漆在出坞前须完工4.3 出坞时所有的液舱应达到封舱状态5 工艺过程5.1 出坞前，船舶水线以下外板涂装的施工5.1.1 平舱底涂装施工5.1.1.1 平舱底涂装在出坞前进行施工，并报验完工5.1.1.2 坞内造船，平舱底坞墩处油漆常规的两种处理方案：a）在分段涂装阶段，将双层底分段的平船底部位的油漆配套（含坞墩部位）全部完工。

b）在分段涂装阶段，将平船底坞墩部位的油漆配套完工，其余平船底部位仅做到第一度左右），剩余配套在出坞之前完工。

防污漆（50m5.1.1.3 坞墩部位完工油漆的保护a）每个坞墩上应垫一层薄木板（胶合板）或类似材料，再覆盖一层聚乙烯薄膜；b）在保证防污漆膜厚达到要求后，防止防污漆膜厚过厚，不超过规定膜厚的2倍；c）合拢吊装前应保证防污漆有足够的干燥时间；d）合拢吊装时应注意涂层的保护。

5.1.2 直船底涂装施工阶段工艺5.1.2.1 分段阶段，涂装至第一度防污漆。

5.1.2.2 总段阶段，进行合拢焊缝及油漆损坏处的修补。

5.1.2.3 船坞阶段，后续防污漆配套应在船舶出坞前的几周内涂装结束。

5.1.3 出坞前的修补a）对于坞墩下的漆膜损坏处，应移动该墩，进行相应部位配套的修补，并报验结束。

船舶涂装通用工艺随着现代造船模式的不断深入，以“壳、舾、涂”一体化的生产设计和生产组织形式，在现代造船生产中发挥着愈来愈重要的作用。

船舶涂装作为造船三大工艺支柱之一，它贯穿整个造船周期，在船舶建造的各个阶段，都有涂装施工，而船舶涂料与涂装所涵盖的内容也极为广泛。

一、适用范围本工艺作为船舶涂装的通用工艺，适用于船舶各个阶段的涂装施工，并作为一般性和总体性的工艺原则，具有通用性和指导性。

二、工艺内容1、表面处理在船舶涂料的施工中，正确的选择涂料品种固然是十分重要的，关系到涂料对船舶和钢铁结构的保护效果和使用寿命。

但是在涂料品种确定之后，更为重要的是钢铁的表面处理和施工工艺是否符合不同涂料品种的各自要求。

因为任何油漆不可能在处理不良的表面上发挥其最佳的功效。

在锈蚀、油渍等杂质沾污的表面上涂装油漆，任何油漆都将在短期内失效，这在物质和时间上都是一种浪费。

为了保证所用的船舶涂料和重防腐蚀涂料能发挥最佳的保护性能，对于钢板的表面处理是极其重要的，不能有丝毫的疏忽。

1.1钢材表面的预处理1.1.1除去附着于钢板表面的杂质，用稀释或清洗剂除去油脂等污垢。

1.1.2如有硫酸盐或腐蚀性盐类，应以清水洗净，以压缩空气吹干。

1.1.3在钢材预处理流水线上，以抛丸或喷砂除锈方法将氧化皮、铁锈及其他杂质清除干净，然后用真空吸尘器或经净化的压缩空气将钢材表面清除干净。

对于预处理的钢材在除锈质量达到要求后，必须立即涂装一道车间底漆，以防在储存、装配涂装过程中钢板生锈，并为涂装后道防锈漆保护好钢板的表面。

采用分段喷丸或喷砂除锈时，在整个分段的除锈质量达到要求后，可直接涂装第一道防锈漆，而不需要涂装车间底漆。

1.2涂有车间底漆的钢板表面处理(即二次除锈)将车间底漆表面的水、湿气、油腻、锈、锌盐和其他污垢用粉笔或记号笔画下记号：用清水洗净后再以溶剂擦试干净。

如果车间底漆的漆膜，因储存、运输、操作，滚轨、切割、焊接等过程中受到损坏并锈蚀时，应以喷砂(丸)、动力工具或园盘砂轮打磨机等清理损坏和锈蚀部份，在达到除锈质量的要求后，方可涂装第一道防锈漆。

船舶舾装件涂装技术要求1.范围本标准规定了船舶舾装件的表面处理、油漆配套、上船安装前的涂装要求、舾装件安装后的涂装要求及检验要求，涂装施工参照主船体的涂装施工工艺。

本标准适用于本厂自制或外协制造的船舶钢质舾装件的涂装施工和检验。

本标准不适用于成品油船货油舱内的舾装件以及在涂装配套表中有指定配套的舾装件的涂装施工和检验。

风电项目或其他项目的铁舾装件的涂装施工和检验可以参照执行2.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。

GB/T 8923 涂装前钢材表面锈蚀等级和除锈等级（等同于ISO8501-1:1988）CB/T 3798-1997船舶钢质舾装件涂装要求CB/T 3513-93 船舶除锈涂装质量验收技术要求3.舾装件的表面处理和涂料3.1.舾装件原材料预处理要求凡用于舾装件制造的、厚度≥6mm的钢材，均需进行预处理。

3.2.舾装件涂装前表面处理要求3.2.1.由于特殊原因原材料厚度≥6mm的钢材未经预处理的舾装件，涂装前优先采用整体喷丸/喷砂处理，表面处理要求按GB/T8923达到Sa2.5级，钢表面无法进行磨料喷射处理的，则应采用酸洗或其他认可的处理方式处理到要求的等级（参考表1要求）。

3.2.2.原材料经过预处理并涂有车间底漆的舾装件，涂装前表面须进行二次除锈。

二次除锈可采用动力工具处理，有条件的也可采用喷丸/砂处理，二次除锈其要求按表1。

对于车间底漆基本完好的部位，除另有规定外，仅需清除车间底漆的粉化层、沾污物和白锈等表面污染物。

表1二次除锈要求3.3.涂料和涂装涂装施工前检查待涂表面，按照CB/T3513-93中5.2表面清理质量要求如下：3.3.1.大型舾装件上船安装前按照配套要求完成涂装（根据部位可留一度面漆不涂）。

3.3.2.小型舾装件或外购舾装件需进行表面处理后涂一度底漆，所采用的涂料代号、名称、颜色和干膜厚度要求按表2。

SWS《船舶涂装通用工艺规范》选用标准：Q/SWS 42-030-20031 范围本规范规定了钢质船舶的工艺准备、人员、工艺要求、工艺过程和检验。

本规范适用于新建钢质船舶的涂装，其他钢结构物涂装时也可参照使用。

2工艺要求2.1造船涂装工艺阶段：a)钢材预处理；b)分段涂装；c)总段涂装；d)船坞涂装；e)码头涂装；f)交船前涂装。

2.2钢材预处理2.2.1钢材预热温度控制在40℃左右。

2.2.2经抛丸或喷丸除锈后的表面质量应符合CB/T 3513-93《船舶除锈涂装质量验收技术要求》的要求。

2.2.3钢材抛丸或喷丸除锈后应立即涂上车间底漆，车间底漆的厚度应符合涂装说明书的规定。

2.2.4涂有车间底漆的钢材必须待车间底漆干燥后才能起吊运输，因机械原因所破坏的车间底漆涂层应手工补涂。

2.3分段涂装2.3.1分段涂装必须在结构完整性交验和规定的分段预舾装工作完成以后进行。

2.3.2为便于磨料清理和通风换气，必要时，可在征得船东和船级社同意后，增设工艺孔。

2.3.3分段涂装结束后，应在涂层充分干燥后才能启运。

对分段中非完全敞开的舱室，应测定溶剂气体的浓度，在确认达到规定的合格范围后，才能启运。

2.3.4底部分段必须在外板的涂层充分干燥以后才能运送至总段平台或坞内合拢。

放置时，墩木处宜采用耐溶剂性能好的软性材料衬垫。

2.4总段涂装2.4.1总段涂装必须在总段结构完整性交验和规定的总段预舾装工作完成以后进行。

2.4.2总段合拢焊缝在涂料施工后，必须达到油漆说明书中规定的干燥时间，才可下坞合拢。

2.5船坞涂装2.5.1分段间的大接缝及分段涂装阶段未作涂装的水密焊缝，应在密性试验结束以后进行修补涂装。

2.5.2船舶下水后如果不再进坞，则水线以下的部位（包括水线水尺）应涂装完整。

2.5.3船体外板水线以上区域，面层涂料应在坞内阶段涂装。

涂装前，对舷旁排水孔应设置适当的临时导水管或木栓塞住排水孔，直至涂装结束，涂膜完全干燥为止。

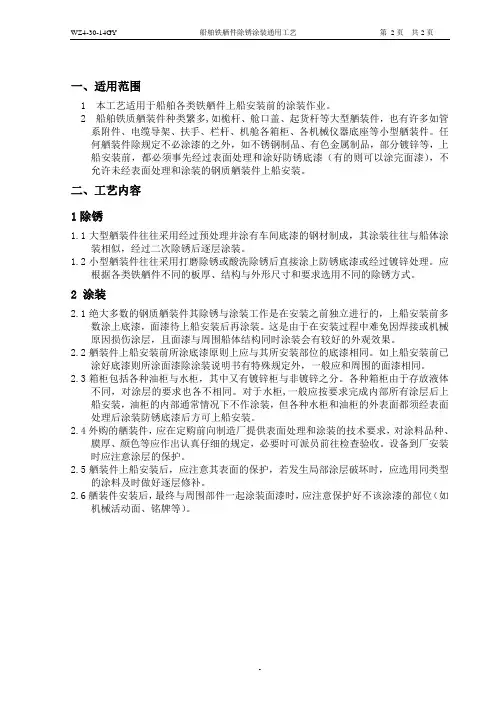

WZ4-30-14GY 船舶铁舾件除锈涂装通用工艺第2页共2页一、适用范围1 本工艺适用于船舶各类铁舾件上船安装前的涂装作业。

2 船舶铁质舾装件种类繁多,如桅杆、舱口盖、起货杆等大型舾装件，也有许多如管系附件、电缆导架、扶手、栏杆、机舱各箱柜、各机械仪器底座等小型舾装件。

任何舾装件除规定不必涂漆的之外，如不锈钢制品、有色金属制品，部分镀锌等，上船安装前，都必须事先经过表面处理和涂好防锈底漆（有的则可以涂完面漆），不允许未经表面处理和涂装的钢质舾装件上船安装。

二、工艺内容1除锈1.1大型舾装件往往采用经过预处理并涂有车间底漆的钢材制成，其涂装往往与船体涂装相似，经过二次除锈后逐层涂装。

1.2小型舾装件往往采用打磨除锈或酸洗除锈后直接涂上防锈底漆或经过镀锌处理。

应根据各类铁舾件不同的板厚、结构与外形尺寸和要求选用不同的除锈方式。

2 涂装2.1绝大多数的钢质舾装件其除锈与涂装工作是在安装之前独立进行的，上船安装前多数涂上底漆，面漆待上船安装后再涂装。

这是由于在安装过程中难免因焊接或机械原因损伤涂层，且面漆与周围船体结构同时涂装会有较好的外观效果。

2.2舾装件上船安装前所涂底漆原则上应与其所安装部位的底漆相同。

如上船安装前已涂好底漆则所涂面漆除涂装说明书有特殊规定外，一般应和周围的面漆相同。

2.3箱柜包括各种油柜与水柜，其中又有镀锌柜与非镀锌之分。

各种箱柜由于存放液体不同，对涂层的要求也各不相同。

对于水柜,一般应按要求完成内部所有涂层后上船安装，油柜的内部通常情况下不作涂装，但各种水柜和油柜的外表面都须经表面处理后涂装防锈底漆后方可上船安装。

2.4外购的舾装件，应在定购前向制造厂提供表面处理和涂装的技术要求，对涂料品种、膜厚、颜色等应作出认真仔细的规定，必要时可派员前往检查验收。

设备到厂安装时应注意涂层的保护。

2.5舾装件上船安装后，应注意其表面的保护，若发生局部涂层破坏时，应选用同类型的涂料及时做好逐层修补。

船舶涂装通用工艺1目的为满足公司新造船适应最新规范要求，规范涂装建造流程，满足涂装前的完整性，使涂层损伤最小化，降低涂装成本，减少涂装风险，制定本工艺。

2 范围本工艺适用于在建和承接的所有类型的满足新规范要求的钢质船舶以及所有建造阶段影响涂装作业的各科室、部门。

3 通用工艺（本工艺涉及的涂装环境必须满足：相对湿度低于85%；钢板温度高于露点温度3度或以上；无风、雨、雪、雾、沙尘等不良环境，以下同）3.1 钢材预处理阶段通用工艺3.1.1 抛丸处理a. 对厚度≥6mm的所有钢板及型材的表面预处理，需经钢板预处理流水线抛丸除锈；b. 除锈标准为（SIS）Sa2.5级或SSPC-SP10，粗糙度必须控制在30-75μm范围（比较板中级）；（参考：ASTM D4417-喷砂清理后钢材表面粗糙度的现场测试方法、SSPC-VIS1表面处理目测标准和定义—SSPC-SP10近于出白金属喷砂处理）c.所有经表面除锈处理后的钢材，应立即喷涂一度无机硅酸锌车间底漆(TH-2)，DFT 为15-20μm，相当于光滑试板上的干膜厚度为20-25μm；d. 抛丸前检查钢板表面是否有油、油脂、异物、污物、化学污染物，如有按照规定清除；（参考：SSPC-VIS1表面处理目测标准和定义—SSPC-SP1溶剂清理）e.抛丸后检查抛丸后表面是否有漏抛丸，是否达到抛丸标准,检验粗糙度是否符合标准（比较板）,必要时检验化学污染物是否符合标准；（Bresle贴片）（参考：表面清洁度评估试验）f. 喷涂底漆后检验干膜厚度是否符合，表面成膜是否均匀，是否有漏喷，车间底漆搅拌是否贯穿整个喷涂过程；g.喷枪喷幅、走速是否符合规定。

(参考《QXY4500钢材预处理生产线技术文件》)3.1.2 动力工具清理a.对于无法用流水线预处理的所有钢材，必须采用动力工具除锈，除锈等级为(SIS)St3 级或SSPC-SP11；（参考：SSPC-VIS1表面处理目测标准和定义—SSPC-SP11动力工具清理至裸露金属）b. 动力工具处理前检查钢板表面是否有油、油脂、异物、污物、化学污染物，如有按照规定清除；（参考：SSPC-VIS1表面处理目测标准和定义—SSPC-SP1溶剂清理）c.动力工具处理后检查待涂表面是否达到动力工具处理标准,必要时检验化学污染物是否符合标准；（Bresle贴片）d.动力工具处理后的钢材，应立即喷涂一度无机硅酸锌车间底漆(TH-2)，DFT为15-20μm，相当于光滑试板上的干膜厚度为20-25μm；e. 喷涂底漆后检验干膜厚度是否符合，表面成膜是否均匀，是否有漏喷，车间底漆搅拌是否贯穿整个喷涂过程。

船舶舾装施工技术规范船舶舾装是指对船舶进行内部设备、装备以及内饰装修等工作的进行，它涉及到船舶的舒适性、功能性和安全性等方面。

为了保证船舶舾装工程的质量和有效性，制定一套完善的技术规范是非常重要的。

本文将针对船舶舾装施工技术规范进行详细的论述，包括设计规范、材料选用、施工方法等方面。

设计规范船舶舾装施工的设计规范是确保施工质量的基础，它包括以下几个方面的内容：舾装结构设计：要根据船舶的用途和功能需求，设计合理的舾装结构。

例如，对于客船，需要考虑设施的舒适性和空间利用率等因素；而对于货船，则需要注重货物储存和运输的安全性和便捷性。

舾装设备布置：船舶舾装的设备布置应根据船舶舾装的功能需求和结构要求进行设计。

各项设备之间的布置应互相协调，以便于操作和维修。

此外，还需要综合考虑设备的重量和重心等因素。

舾装材料选用船舶舾装施工的材料选用对船舶的使用寿命和安全性有着重要影响。

以下是舾装施工中常用的材料及其选用要求：舾装材料的防火性能：船舶内部的材料需要具备良好的防火性能，以防止火灾的发生和扩散。

材料的防火性能应符合国家相关法规标准。

舾装材料的环保性能：船舶是直接与水环境接触的，舾装材料需要具备良好的耐水性和防锈性。

选择环保性能好的材料可以减少船舶对环境的污染。

舾装材料的耐久性：舾装材料需要具备较长的使用寿命，能够抵抗船舶在航行过程中的各种环境侵蚀，例如海水腐蚀、紫外线辐射等。

施工方法船舶舾装施工方法是保证施工效率和质量的重要环节，合理的施工方法能够减少舾装施工过程中的浪费和错误。

以下是一些常用的船舶舾装施工方法：预制加装：通过在陆地上进行预制，可以大幅度减少湿船施工时间和影响。

例如，船舶内部的部分设备和构件可以在厂房中进行预制，然后再进行装载和安装。

模块化施工：将船舶舾装工程划分为多个可独立完成的模块，每个模块由不同的施工团队负责。

这种施工方法可以提高施工效率，缩短船舶下水时间。

细节管理：船舶舾装施工中的细节管理非常重要，例如对设备的安装、管道的布置、电气系统的接线等都需要严格把关。
