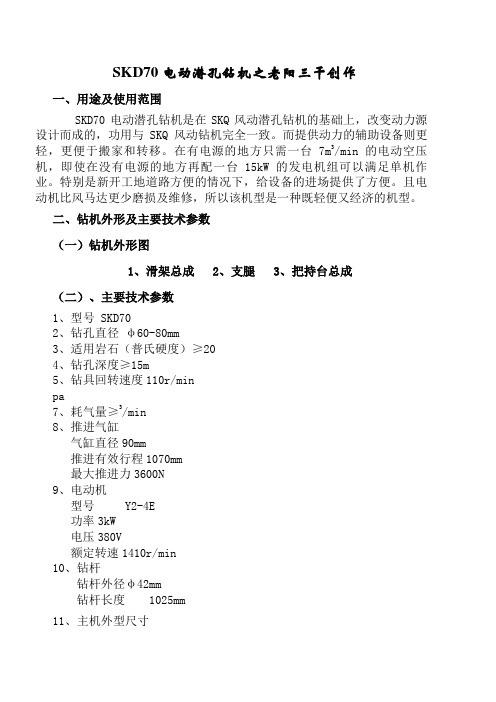

SKD70电动潜孔钻机之老阳三干创作一、用途及使用范围SKD70电动潜孔钻机是在SKQ风动潜孔钻机的基础上，改变动力源设计而成的，功用与SKQ风动钻机完全一致。
而提供动力的辅助设备则更轻，更便于搬家和转移。
在有电源的地方只需一台7m3/min的电动空压机，即使在没有电源的地方再配一台15kW的发电机组可以满足单机作业。
特别是新开工地道路方便的情况下，给设备的进场提供了方便。
且电动机比风马达更少磨损及维修，所以该机型是一种既轻便又经济的机型。
二、钻机外形及主要技术参数（一）钻机外形图1、滑架总成2、支腿3、把持台总成（二）、主要技术参数1、型号 SKD702、钻孔直径φ60-80mm3、适用岩石（普氏硬度）≥204、钻孔深度≥15m5、钻具回转速度110r/minpa7、耗气量≥3/min8、推进气缸气缸直径90mm推进有效行程1070mm最大推进力3600N9、电动机型号 Y2-4E功率3kW电压380V额定转速1410r/min10、钻杆钻杆外径φ42mm钻杆长度 1025mm11、主机外型尺寸长架机型：重量：98kg 1740×260×420mm三、工作原理与结构及作用1、工作原理该钻机是一种复合动力的机型，动力有电机与压缩空气。
钻机钻具旋转的动力来自电动机，冲击器的冲击力来自压缩空气。
电动机工作时将电能转换成旋转扭矩传给减速器，使连接在减速器输出轴上的钻杆旋转，钻杆前端的合金齿不竭冲击破碎岩石，破碎的岩石被不竭旋转的钻头磨成粉后，被从钻头排气孔中排出的压气吹至地面。
推进气缸发生的轴向力送进钻具进行钻孔。
2、结构及作用SKD70型潜孔钻机由支承机构、减速器、电动机、推进机构、钻凿系统、油雾器及气动控制阀、电控开关等部分组成。
①、支承机构该机构包含滑架及支承部分。
滑架由槽钢焊接而成，它既是滑板的滑道，也是钻机的大梁。
滑架上装有滑板、气缸及卡钎器，减速器随滑板在滑架上来回滑动。
90潜孔钻机技术参数潜孔钻机是一种用于打孔的工程设备，广泛应用于建筑、矿山、地质勘探等领域。
90潜孔钻机是一种常见的型号，下面将介绍该钻机的技术参数。
1. 钻孔直径：90潜孔钻机的主要特点是可钻孔直径达到90mm。
这意味着它适用于一些中小型工程项目，如建筑基础钻孔、桥梁基桩钻孔等。
2. 钻孔深度：90潜孔钻机的最大钻孔深度为50m。
这种钻机在进行钻孔作业时，能够满足一些一般工程项目的需求。
3. 钻进速度：90潜孔钻机的钻进速度为0.8m/min。
这个参数取决于钻机的动力系统和钻具的设计，可以保证较高的工作效率。
4. 转速范围：90潜孔钻机的回转转速范围在30-120rpm之间。
这个范围的选择，可以根据不同的工程需求和钻具材料进行调整。
5. 功率：90潜孔钻机的功率为55kW。
这个参数决定了钻机的工作能力和可靠性，足够满足一些中小型工程项目的需求。
6. 重量：90潜孔钻机的重量为3000kg。
这个参数对于机器的搬运和施工过程中的稳定性有很大影响，需要合理安排施工过程。
7. 尺寸：90潜孔钻机的整体尺寸为4000mm × 1600mm × 2200mm。
这个参数也是影响机器搬运和施工过程的重要因素，需要根据工程现场的实际情况进行合理选择。
8. 钻杆直径：90潜孔钻机的钻杆直径为60mm。
这个参数决定了钻杆的强度和稳定性，需要根据不同的工程需求和地质条件进行选择。
9. 钻头类型：90潜孔钻机可配备不同类型的钻头，如扳手型钻头、直通型钻头等。
根据具体的工作需求和地质情况，选择合适的钻头类型可以提高钻进效率和钻孔质量。
10. 控制方式：90潜孔钻机的控制方式可以是手动控制或者全液压控制。
这个参数取决于施工现场的要求和操作人员的技术水平，需要根据实际情况进行选择。
总结：90潜孔钻机是一种具有较高工作效率和适用范围的工程设备。
它的技术参数包括钻孔直径、钻孔深度、钻进速度、转速范围、功率、重量、尺寸、钻杆直径、钻头类型和控制方式等。
KQD100型电动潜孔钻机参数
/潜孔钻机，电动钻机，电动潜孔钻机，KQD潜孔钻机，钻机/
Ⅰ、◆产品说明:
KQD100型电动潜孔钻机是一种新型、高效、半机械化的行进凿岩设备。
有结构简单、使用轻便、辅助时间短、重量轻、造价低等特点。
Ⅱ、◆规格参数:
型号 100D型
钻孔直径Ф90--150毫米---可配90-150钻头
适应岩种中硬、硬岩f=8--16
孔深（向下20米）20米
钻具回转速度 90转/分
使用气压 0.5--0.7兆帕
使用水压 0.8--1.0兆帕
用气量 6平方米/分
耗水量 8--12升/分
钻凿速度 f=8-12……100-200毫米/分
推进气缸
气缸直径 140毫米
推进有效进程 1100毫米
最大推进力 6370牛顿
钻杆
钻杆外径Ф50毫米
钻杆内径Ф39毫米
钻杆长度 1026毫米
钻杆重量 6.8公斤
详细参数，请咨询企鹅。
叁3肆46210。
SANDVIK-山特维克:是一家总部设在瑞典的高科技集团公司,前身是芬兰汤姆洛克公司,是矿山和工程设备方面解决方案的全球知名供应商.产品包括:露天钻机和地下凿岩机台车,地下铲运机等.山特维克开发制造和销售的产品科技含量高,在其业务领域处于世界领先水平.
DI500 是由柴油机驱动的履带自行式潜孔爆破钻机。
用于露天矿山，采石场和建筑施工中的爆破凿岩。
该钻机标准配置有全密封驾驶室、液压伸缩式钻臂、液压干式集尘器和自动换管器等一系列高效自动化装备。
适用孔径范围90~152毫米，当采用 89毫米钻管时，可一次性钻进最大深度达 40 米（钻管长度 5000 毫米）。
SKZ-120A型/ SKZ120B型深孔钻机：主要适用于矿井内钻凿深度为（A型120米；B型150米）以内的各种水平向上角度的放顶注水孔、抽放瓦斯孔、探水孔、探井孔、天井孔、通风孔及其它各种工程钻孔。
（钻凿向下孔时：低风压，30米以内。
中风压，60米以内SKZ-120A型主要性能参数适应岩种：f=8～16钻孔直径：68mm-120mm钻孔深度：低风压，向上120m，向下40m中风压，向上140m，向下60m钻具一次推进：1000mmSKZ-120B型主要参数适用岩种：f=8~16钻孔直径：68mm—120mm钻孔深度：向上150m；低风压向下30m，中风压向下60m一次推进：1000mKQG100高风压潜孔钻机具有凿岩速度快（是同类低风压潜孔钻机的1倍以上），钻孔精度高的特点。
广泛应用于冶金建材、有色化工、非金属、水电、煤炭、铁路交通等部门的矿山开采及土石方开挖、工程钻凿爆破孔及边坡预裂孔、锚杆锚索孔更有独到之处，可钻凿靠帮孔及水平贴地孔。
本机带有液压调平结构、钻孔指示器，以保证钻孔精度。
该钻机还适应于汽车运输的山坡露天矿境界内采用无段沟开拓工艺钻凿爆破孔的需要。
技术参数：钻孔直径（mm）105-130钻孔深度（m）下向30 水平40钻孔方向及角度横向内外倾角与地面成30-90度纵向外倾角与地面成0-90度水平孔高度范围距地面最高3m水平孔最底范围距地面高度350mm爬坡能力(度)20走行速度(km/h) 3行走时外形尺寸（mm）6590X3125X12900除尘方式干式（另配）外形尺寸(长＊宽＊高)(mm) 7050X2580X2810重量(kg)9000接地比压（Mpa）0.05钻杆长度（mm）2000?/SPAN>0钻杆直径（mm）76KLG120型钻机KLG120型钻机我公司自行研制开发的一种可以单独行走的履带式露天高风压潜孔钻机。
它是由一台18.75 Kw柴油机驱动,通过油泵—油马达系统驱动行走，从而增强了设备的机动性.降低了能耗和设备整体的配套成本。
阿特拉斯科普柯露天潜孔钻机ROC L6 技术参数
标准配置
·配三齿履带板的重型壁带架
·履带架液压摆动装置和双逮行走马达
·气动弹簧控制的机箱防护门
·适合50℃环境温度的液压冷却系统
·带过滤装置的液压油手动加油泵
·冷却风扇调速系统—节省燃油
·发动机转速调节系统—节省燃油
·空气流量控制、减压冲击和自动防卡系统·满足ROPS和FOPS要求的空调驾驶室
·六位可调的驾驶室座椅
·发动机工况和角度孔深彩色显示屏
·驾驶室楼梯
·前窗和顶窗的雨刮器
·驾驶室前窗外兼做平台用的工具箱
·覆有不锈钢耐磨导轨的铝合金油缸式推进梁
·双扶钎器和可移动式捕尘罩
·液压卸杆工作台
·自动换杆系统
·底脚孔装置
可选装部件
·液压后支腿
·手持式机箱工作灯
·倒车报警灯和蜂鸣器
·适台55℃环境温度的冷却风扇
·电动燃油加油泵
·适用于-25℃及以下温度的寒带装置·驾驶室加热系统
·右侧玻璃窗的雨刮器
·喷射式螺纹润滑装置
·水泵式水雾吹渣系统，包含400I的水箱
·适用于严寒气候的水泵式水雾吹渣系统，包台400I的承箱。
TYL368潜孔钻机——宣化泰业潜孔机械有限公司TYL368履带式气动机。
属自行式气动凿岩设备，它装有大功率气动马达，重型液压钻臂，17.24兆帕液压系统，5.9米长的滑架及DHD340A潜孔冲击器。
它主要用于露天矿山开采，建筑基础开挖，水利、电站、交通及国防建设等多种工程中的凿岩钻孔作业，还可以钻锚固孔、地质压力测孔和排水孔等特殊用途的岩石孔。
钻机关键部件采用原装进口，有可靠的质量保证。
当进野外施工时，钻机拖带空压机，机动灵活，爬坡能力强，适于崎岖场地作业，转场移机方便。
公司所生产钻机自进入国内外市场以来受到业界一致的好评，产品品质得到了同行的肯定；特别是TYL368钻机技术是在美国IR公司产品CM351技术方面延续实现的，完全具备国内外同档次优秀品牌的品质和质量，且更适应中国国情，真正做到质优价廉，更具竞争力。
TYL368钻机同国内其它制造商产品质量拉开了档次，并严格把好质量关，在质量方面决不姑息。
型号TYL368履带式气动钻机钻孔直径105-165（mm）外形尺寸2780×2210×1470（mm）TYSQ100F潜孔钻机——宣化泰业潜孔机械有限公司TYSQ100F 井下潜孔钻机：井下深孔凿岩钻机。
回转减速箱配用大功率风马达，扭矩力大；提升是由链条配合减速箱实现的；具有开合式托钎器，在维修、卡钻等情况下，钻杆能够与钻机脱离，单独进行故障处理；操纵系统能远离钻孔作业，避免粉尘对人体的危害；在巷道中能作通风、排水、爆破孔等建井工程。
立柱式井下潜孔钻机：立柱能利用巷道上下顶紧作为固定支撑，配合大小横轴及手摇铰车连接钻机，绕立柱360°旋转、升降进行凿岩作业。
雪橇式井下潜孔钻机：通过调整雪橇架位置与钻机角度，钻凿竖井45°-90°圆周炮孔的作业。
钻孔直径80-130（mm）钻孔深度50（m）外形尺寸2500×650×130（mm）新型、高效、半机械化的先进凿岩设备；整机重心低，五星式定位快而准，钻凿稳定性好，用锥形螺纹连接的钻杆,取代矩形螺纹连接提高钻杆的密封性及钻孔的直线度；两轮推动移场灵活，缩短辅助时间；通过调整支撑杆组件，确保在45°-90°内钻凿作业；利用滑架两侧M42×10×1.5螺纹孔加装抬杆作为固定点钻凿锚固孔；钢编胶管密封性好，配用中压冲击器可进行中压钻凿作业，提高采掘效益。
JK590(D)采用原装进口行走马达，行走双速控制；原装进口液压油泵；原装进口操纵阀系统，增压发动机，钻臂、滑架、履带设计结构更为坚固，钻孔角度更加灵活。
JK590(D)履带式液压潜孔钻机采用柴油发动机（电动机）-液压油泵组为钻机的液压马达行走、回转、推进及提升、油缸摆角定位等提供动力，钻机钻孔作业时只有潜孔冲击器消耗压缩空气。
与全气动钻机相比，能源（燃油或电量）消耗节约40%-50%。
JK590（D）履带式液压潜孔钻机主要用于露天矿山开采、水电工程、筑路等石方工程钻孔作业。
技术参数、、JK580内燃（JK580D电动）履带式液压潜孔钻机采用柴油发动机（电动机）－液压油泵组为动力装置,由液压马达实现钻机回转，推进，提升，行走，液压油缸摆角定位等辅助动作，JK580钻机在钻孔作业时，只有潜孔冲击器消耗压缩空气。
与全气动钻机比较配套空气压缩机排气量减少30%-50%，钻孔作业时能源（燃油或电量）消耗节约40%-50%。
JK580内燃（JK580D 电动）履带式液压潜孔钻机主要用于水电工程，露天采矿，道路修建，国防工程的钻凿爆破孔作业。
技术参数JK570(D)履带式液压潜孔钻机是金科CM358A履带式液压潜孔钻机的升级换代产品，功能更完善，性能更可靠。
其主要特点：只有钻孔作业时，需要空压机供给压缩空气。
相对全气动钻机节能30％－50％。
双速行走（2km/h、3km/h）操作系统。
玉柴70kw增压发动机。
原装进口液压油泵。
锰钢机加滑架导轨。
多角度功能钻臂。
技术参数CM358A（D）履带式液压潜孔钻机采用柴油发动机（电动机）-液压油泵组为钻机的液压马达行走、回转、推进及提升、油缸摆角定位等提供动力，钻机钻孔作业时只有潜孔冲击器消耗压缩空气。
与全气动钻机相比，能源（燃油或电量）消耗节约40%-50%。
CM358A（D）履带式液压潜孔钻机主要用于露天矿山开采、水电工程、筑路等石方工程钻孔作业。
技术参数CL351履带式气动钻机技术参数工作风压(Mpa)：1.05-2.46钻凿水平孔最高(m)：3.38钻孔直径(mm)：105-165爬坡能力(度)：35一次推进长度(m)：3.66滑架俯仰角度(度)：180滑架摆动角度(度)：左50右35钻臂摆动角度(度)：左右各45钻臂俯仰角度(度)：水平向上60向下19外形尺寸（长×宽×高）(mm)：5900×2210×1470 重量(kg)：5000除尘方式：湿式或干式（另配）行走速度：3 km/hCM458内燃（CM458D电动）履带式高风压深孔钻机采用柴油发动机，电动机液压油泵组为钻机的液压马达行走、回转、推进及提升、油缸摆角定位等提供动力，钻机钻孔作业时只有潜孔冲击器消耗压缩空气。
KQG120Y高风压露天潜孔钻机产品名称： KQG120Y 高风压露天潜孔钻机产品型号： KQG120Y详细介绍KQG120Y高风压露天潜孔钻机,采用柴油机(或电动机)驱动液压油泵为钻机的液压马达行走、回转、推进及提升、油缸摆角定位等提供动力。
钻机钻孔作业时只有潜孔冲击器消耗压缩空气。
与全气动钻机相比，能源（燃油或电量）节约40%-50%。
主要用于露天矿山开采、水电工程、筑路、石方工程等钻孔作业。
油雾器：油雾器为潜孔冲击器和钻杆螺纹提供连续适量的润滑油，确保潜孔冲击器和钻杆的寿命。
动力装置：钻机后部装玉柴56KW柴油机（或电机），驱动液压油泵为钻机提供强劲动力，柴油机配有高效通用空气滤清器，确保柴油机吸入清洁空气。
回转头：钻具回转采用新型减速机，液压马达驱动，转速可调，扭矩大，中心供气，寿命长。
操作系统：操作系统集中布置在设备的左侧，设有快、慢速推进及提升，操作方便，控制平稳。
推进机构：钻具推进采用液压马达驱动蜗轮减速机，推进力可根据钻孔需要调节。
底盘：大功率液压马达驱动减速机，主链轮带动履带行走，爬坡能力强，履带可在15°范围内上下浮动适于崎岖场地作业，机动灵活，工程机械履带坚固耐用。
KQG120Y 高风压露天潜孔钻机技术规格表性能参数钻孔直径￠90-140mm钻凿孔深40m工作风压 1.05-2.4Mpa耗风量11.3-14m3/min最大水平凿岩高度 3.1m滑架最大倾角180°滑架最大摆角向右35°向左50°钻臂最大水平摆角向右45°向左45°钻臂俯仰角度水平向上48°向下19°提升力15000N回转机转速0-80r/min行走速度0-2.5km/h行驶制动湿式双盘，液压油释放，弹簧压紧爬坡能力26度。
JK590(D)采用原装进口行走马达，行走双速控制；原装进口液压油泵；原装进口操纵阀系统，增压发动机，钻臂、滑架、履带设计结构更为坚固，钻孔角度更加灵活。
JK590(D)履带式液压潜孔钻机采用柴油发动机（电动机）-液压油泵组为钻机的液压马达行走、回转、推进及提升、油缸摆角定位等提供动力，钻机钻孔作业时只有潜孔冲击器消耗压缩空气。
与全气动钻机相比，能源（燃油或电量）消耗节约40%-50%。
JK590（D）履带式液压潜孔钻机主要用于露天矿山开采、水电工程、筑路等石方工程钻孔作业。
技术参数、、JK580内燃（JK580D电动）履带式液压潜孔钻机采用柴油发动机（电动机）－液压油泵组为动力装置,由液压马达实现钻机回转，推进，提升，行走，液压油缸摆角定位等辅助动作，JK580钻机在钻孔作业时，只有潜孔冲击器消耗压缩空气。
与全气动钻机比较配套空气压缩机排气量减少30%-50%，钻孔作业时能源（燃油或电量）消耗节约40%-50%。
JK580内燃（JK580D 电动）履带式液压潜孔钻机主要用于水电工程，露天采矿，道路修建，国防工程的钻凿爆破孔作业。
技术参数JK570(D)履带式液压潜孔钻机是金科CM358A履带式液压潜孔钻机的升级换代产品，功能更完善，性能更可靠。
其主要特点：只有钻孔作业时，需要空压机供给压缩空气。
相对全气动钻机节能30％－50％。
双速行走（2km/h、3km/h）操作系统。
玉柴70kw增压发动机。
原装进口液压油泵。
锰钢机加滑架导轨。
多角度功能钻臂。
技术参数CM358A（D）履带式液压潜孔钻机采用柴油发动机（电动机）-液压油泵组为钻机的液压马达行走、回转、推进及提升、油缸摆角定位等提供动力，钻机钻孔作业时只有潜孔冲击器消耗压缩空气。
与全气动钻机相比，能源（燃油或电量）消耗节约40%-50%。
CM358A（D）履带式液压潜孔钻机主要用于露天矿山开采、水电工程、筑路等石方工程钻孔作业。
技术参数CL351履带式气动钻机技术参数工作风压(Mpa)：1.05-2.46钻凿水平孔最高(m)：3.38钻孔直径(mm)：105-165爬坡能力(度)：35一次推进长度(m)：3.66滑架俯仰角度(度)：180滑架摆动角度(度)：左50右35钻臂摆动角度(度)：左右各45钻臂俯仰角度(度)：水平向上60向下19外形尺寸（长×宽×高）(mm)：5900×2210×1470 重量(kg)：5000除尘方式：湿式或干式（另配）行走速度：3 km/hCM458内燃（CM458D电动）履带式高风压深孔钻机采用柴油发动机，电动机液压油泵组为钻机的液压马达行走、回转、推进及提升、油缸摆角定位等提供动力，钻机钻孔作业时只有潜孔冲击器消耗压缩空气。
该钻机用于水井、地温空调钻孔作业及各类石方工程爆破孔作业；该钻机也可采用套管跟进护壁成孔工艺钻凿水电围堰注浆孔、堤坝防渗注浆孔、基础加固注浆孔及锚孔等。
技术参数JKS200型履带式多功能水井钻机是一种新型、高效、节能、多功能的液压钻机，主要用于钻凿水井、监测井、地热空调孔、水电围堰注浆孔、堤坝防渗注浆孔、基础加固注浆孔、露天采矿、锚固、国防工程等钻孔作业；该钻机采用潜孔冲击套管跟进护壁钻孔工艺，有效解决松散层不易成孔的技术难题。
该钻机配备有大功率液压马达回转、油缸推进及提升、高风压潜孔冲击器，钻孔进尺效率高消耗低。
技术参数JKS300型履带式多功能水井钻机是一种新型、高效、节能、多功能的液压钻机，主要用于钻凿水井、监测井、地热空调孔、锚固、国防工程等钻孔作业；该钻机采用潜孔冲击套管跟进护壁钻孔工艺，有效解决松散层不易成孔岩石层进尺慢的技术难题。
该钻机配备有大功率液压马达回转、油缸推进及提升、高风压潜孔冲击器，钻孔进尺效率高消耗低。
是国内潜孔式水井钻机的标杆产品。
* 松散层可用切削牙轮钻井作业，泥浆排渣，适于复合地质条件做孔，回转机可以翻转，卷扬大于6米，液压支腿行程大，不需吊车钻机即可转场装卸。
技术参数全液压锚固工程钻机DXC165说明：DXC165钻机为全液压操作，电机独立泵站。
使用中、高风压钻进，进尺快，效率高，适用于各种地质情况，不易卡钻。
广泛用于锚固工程，如锚索孔、锚杆孔和各种灌注浆孔，可以满足各种工程基础加固，在沙砾松散地层可以跟管钻进同时可用于大孔径、深孔作业，清理边坡、钻凿各种预裂孔和排水孔和用于钻凿各种硬度岩石的爆破孔。
性能参数：适用岩石：f=6~20钻孔深度：50m~80m回转扭矩：3400N.M回转转速：0~70rpm可调回钻机功率：37KW泵站电机功率：22KW/1470rpm推进形式：油缸推进最大推进力：5000Kgf(可调)最大提升力：8000Kgf一次推进行程：1.5m钻杆直径：φ76mm, φ89mm配用冲击器型号：DHD340A、DHD350R、DHD360等使用风压：1.05MPa耗风量：17~25m3/min主机外形尺寸：2600mm×540mm×580mm(长宽高)钻机最大分解重量：300KG整机重量：1500KG（包括操作台和各种附件）履带式液压潜孔工程钻机DXD-200DXD-200钻机是宣化鼎信矿冶机械有限责任公司积多年钻机设计和销售服务的丰富经验，利用国外先进技术和进口关键元器件，精心设计和制造的一种多用途内燃驱动的履带式液压钻机。
机载内燃机提供液压驱动力，包括回转、推进、走行、摆幅动作和柱塞水泵等除潜孔冲击器之外的所有动力，采用高压设计的气路系统，保持了CM351高压潜孔钻机的优异特性，钻机消耗压缩空气的元件只有潜孔冲击器，因而对空压机的参数要求显著降低。
设计回转扭矩3400NM，进口液压马达确保运载平稳可靠；液压油缸一多排板式链条提升推进系统强劲有力；全新设计结构的滑架、补偿机构、翻转机构和钻臂坚固耐用；特别加宽的履带板，有效增强了钻机在泥淀路况的通行能力。
技术参数：工作风压：1.05~2.46MPa钻孔直径：105~254主机重量：47.2回转头转速（无级调速）：0~106 rpm回转头扭矩：3400NM最大推进力：3787KN最大提升力：6280KN一次推进行程：4m钻孔深度：80m内燃机型号：F4L912内燃机标定功率：45KW液压系统设定压力：16MPa爬坡角度：14钻机重量：6.7外形尺寸mm：6200×2300×2600钻臂摆角：左右45钻臂俯仰：上50下20滑架摆角：左20右91或左91右20（更换销轴）滑架翻转：145度ＣＭ351中高风压露天潜孔钻车DXB-120系列DXB-120系列中高风压露天潜孔钻车以压缩空气作动力完成钻机全部动作用凿岩作业。
主要适用于露天矿山开采，建筑基础开挖、水利、电站、交通等工程项目施工，钻凿岩石炮孔。
主要技术规格：DXB-120H DXB-120M DXB-120L工作风压（MPa）： 1.05~2.46 1.05~1.4 0.5~0.7耗气量（m3/min）：17~21 17~21 17钻孔直径（mm）：110~145 110~145 85~125配用冲击器：标配DHD340A 标配DHD340A 标配CIR90钻孔深度（m）：水平30，向下20 水平30，向下20 水平30向下20钻凿水平孔最高（mm）：3370 3400 3400水平孔最低（横位）（mm）：254 500 185下向孔与地面成角度：0~90 0~90 0~90下向孔与地面成负角：15 15 15一次推进行程（mm）：4000 4000 4000钻杆长度mm ：3000 3000 3000钻杆直径mm ：76 76 60推进器补尝长度mm：1200 1000 1000最大提升力（N）：>=1200 >=1000 >=1000滑架俯仰角度：水平向上45，向下60 水平向上45，向下60 水平向上45，向下60滑架摆动角度：左50，右35 左50，右35 左90，右45钻臂俯角度：水平向上55，向下15 水平向上55，向下15 水平向上55，向下15钻臂摆角度：左右各45 左右各45 左右45单机爬坡能力：32 25 25走行速度(KM/h)： 3 3 3回转机转速(rpm)：0~72 0~72 40±5回转扭矩(N.m)：2520 2520 850整机重量：（Kg）5300 5300 5000外形尺寸（mm）长，宽，高：6900×2260×1800 6750×2260×1800 6750×2260×1800除尘方式：湿式，干式（可选）湿式，干式（可选）一体化履带式全液压露天潜孔钻机DXA-165说明：DXA-165履带式全液压露天潜孔钻机是一种高效能全液压钻机，适应中软至中硬岩石硬度，适用于各种露天矿山、采石场等高梯段的边坡预裂及深爆破孔的穿爆工程。
该钻机采用了先进的结构和功能高计，选用螺杆式空气压缩机，主要配套件选用国际著名品牌的优质产品，包括柴油机发动机，液压元器件，结合世界先进的传统制造工艺和完美的品质保证体系，使钻机具有高可靠性。
特点：１、钻凿孔径115mm至165mm，配用ＤＨＤ360、ＤＨＤ350系列潜孔冲击器，（可选配ＤＨＤ340Ａ冲击器和89毫米钻杆，钻孔直径120mm），适用于各种露天矿山，采石场的穿孔作业。
２、钻机履带自行、标准工程履带底盘，坚固耐久，四支分别控制的液压支腿油缸使钻机保高的钻孔精度。
３、机载柴油发动机驱动空压机和液压油泵，克服了传统产品拖带电缆和风管，导致转声移位费时费工的弊端，更重要的是消除空气压力的管路损失，导致燃料效率和穿孔速度的提高。
４、全液压操作提高了设备运行可靠性和减轻劳动强度。
５、低速大扭矩双液压马达驱动回转头，扭矩3280牛顿米，使得高风压潜孔钻进实现回转无级调速。
６、机械接卸钻杆，储杆器可储4.2米钻杆5根，另外配有4.0米启动钻杆一根，最大钻孔深度可以达到30米，可以满足矿山的普遍需要。
７、可配用干式除尘器。
８、司机室内置操纵台操作简单，配置冷暖双气空调，满足您不同环境下的使用需求。
技术参数：钻孔直径（mm）：115-165（标准配置）、120（可选）钻孔深度（m）：30m钻孔角度：垂直位置0-30度回转速度（rpm）：0-100回转扭矩（NM）：3280回转头功率（KW）：37一次推进行程（m）：5.5推进力（kgf）：4162提升力（kgf）：6818最大行走速度（km/h）：1.4爬坡能力（度）：26离地间隙（mm）：300储杆器容量（根）：5钻杆直径（mm）：启动钻杆114*4000，储杆器5根114*4200钻机调平油缸数量：4空压机：寿力21m3/min13.8kg.f/cm2发动机：康明斯261ＫW 2100rpm(额定转速)KQG-150露天高风压潜孔钻机KQG-150露天高风压潜孔钻机是我公司自主研制的一种高效节能低耗的凿岩穿孔设备，穿孔效率是低风压潜孔钻机的三倍以上，产品经过原中国机械工业部组织的工业性试验和产品鉴定。
