配网自动化通信方式应用项目

光纤通信技术在配电网自动化系统中的应用摘要：本文介绍了在配电网自动化系统中如何设计和配置光纤通信设备，包括如何选择光纤通信方式、光纤路由设计、光纤环路通信接口以及电纤收发设备，如何进行光纤防护和光张易铺设，希望本文可以为用户选择光纤通信提供参考。

关键词：光纤通信技术；配电网；自动化系统0引言配电网通信系统具有测点多、覆盖面广等优点，要根据不同配电网的情况，根据市中心、市区、郊区等条件选择不同的通信方式。

市中心和市区负荷较密集，不宜采用无线通信方式。

光纤通信具有高效、可靠、抗干扰的特点，是市中心和市区配电网通信的首选方式。

关于光纤通信的价格问题，随着通信技术的不断发展，价格已经比较适中。

1光纤通信网络的功能和特点1.1具有较高速率的数据通信能力。

1.2可靠性高，抗干扰能力强光纤通信的误码率可以达到10-9级，与其他通信方式相比优势是非常明显的，并且光纤通信不容易受到电磁波或者强电磁场的影响。

1.3通信网络自愈能力在光纤通信网络中，如果通信环链接的测点较多，为了使光纤通信更可靠，采用双环通信网，如果通信环中出现故障，光端就可以自选路由，自动完成愈合操作，主站到各个子站可以申通的进行光纤通信，可以保障通信的可靠性。

1.4配置灵活，扩展比较方便如果在配电网中增加新测点，可以在附近的光纤通信网内打开环路进行链接。

如果通信速率为9600bit/s，如果每个节点的码形宽度畸变小于0.1，接收允许的码形宽度畸变小于10%，允许的节点数大于100。

在这种情况下，每个光纤通信环至少可以接入100个通信节点，可以满足配电网自动化系统进行通信扩展的需要。

1.5较完善的光端设备通信接口方式光纤通信具有标准的EIA-422通信接口，如果用户选择RS-232通信口，可以接入接口转换器，通过转换为需要的通信接口。

1.6光端设备的体积较小，重量也较轻，采用的是模块化的结构形式，安装和调试都比较简单方便。

1.7光纤通信的工作电源为12V，静态工作电流为30A，如果进行数据传送则工作电流小于100A。

配电网通信技术的应用分析摘要：为配合配电自动化业务需求，对配电网的通信技术要求越来越高，本文介绍了现有的配电网自动化的几种通信方式及应用对比分析，以适应配电自动化业务各种需求。

关键词：光纤通信；中低压载波；无线专网；无线公网配电自动化系统通信方式有很多种，但其主要分为有线通信方式与无线通信方式。

有线通信方式主要有：光纤通信、配电网载波等；无线通信方式有：GPRS、CDMA、LTE等。

有线通信方式具有较强的防干扰性和传输速度快的特点。

无线通信架设方便、易于扩展、价格也比较便宜。

按照建设方投资方式又可分为租用、自建及租建结合的通信方式。

自建通信方式主要是光缆通信、电力载波通信、电力无线专网等；租用方式最为广泛是采用中国移动和中国联通的GPRS（EDGE）、CDMA或4G公网，在没条件自建的情况下采用租用方式，也可以采用租建相结合的方式。

下面对配网通信可采用的几种主流成熟技术分布进行简要阐述。

1.光纤通信技术光纤通信技术主要特点是传输容量大、高速率、传输距离长、抗干扰性强、绝缘性能好等，是目前电力系统通信中广泛应用的通信方式，除此之外，光纤成本不断下降，经济效益越来越显著。

作为配电自动化通信网络，工业以太网和EPON是两种主流的通信技术，是配电自动化等的主要通信方式。

1.1光端机光纤通信环路可以链接多个通信节点，为了防止因光缆光端设备或光接头等因素引起的光纤环路通信故障而造成整个光纤通信系统通信中断，可以采用光纤双环路通信和具有双环自愈功能的光端机设备，以提高光纤通信环路的可靠性。

1.2商用以太网交换机商用光纤以太网方式是在充分调研的基础上，借鉴了以太网络的通信模式，结合配电网终端的现状与未来发展趋势所提出的一种站端通信方式。

以太网络技术的使用，使配电自动化系统在许多方面发生质的变化，可大大提高系统的信息交换速度，保障系统通信的高可靠性和高实时性。

主要表现在：通信速度大幅度提高；信息路由简单易行。

1.3工业以太网交换机针对目前国内配电自动化通信现状，尝试使用新型工业光纤以太网代替光纤收发器和光端机，组建真正意义上的光纤以太环网。

配网自动化以及通信系统的建设途径摘要：配网自动化想要平稳运行，就需要完善的通信系统配合与支持，通信系统能及时将配网中监控等相关信息进行汇报，让配网工作人员能时刻全面掌控并了解实际运行的情况，以便提供更好的维修养护服务，保障配网自动化的安全运行，从而促进配电网自动化进一步发展。

在当前社会飞速的发展形势下，配电网自动化也必须要积极创新、与时俱进，不断提升自我、完善自我，才能与社会发展节奏保持高度统一，才能更好的适应社会发展的需求，因此，在配电网自动化运行过程中，构建通信系统势在必行。

关键词：配网自动化；通信系统；建设途径1导言智能电网建设主要以自动化、信息化为主，配电自动化的实现主要体现在发电、输电、调度、变电等环节，应当采用先进、成熟、合理的通信系统建设，构建好配网通信，促进智能电网的灵活使用。

2配网自动化中通信系统的应用要求为了实现配网自动化中通信的合理应用，需要满足配网自动化系统的各类应用要求，通道较短、数量较多便是配网通道方面的重要属性，并且配网自动化监控系统及管理系统之间功能各异，导致对通信功能方面存在各异的需求。

为了对通信系统进行合理应用，需要使配网自动化监控及管理系统方面的通信要求得到满足，下面对其进行具体分析：2.1配网自动化业务通信需求需要极高的安全性；所有业务都应当与《电力二次系统安全防护总体方案》当中所制定的条款相符，安全分区、横向隔离、网络专用等原则都需要体现在电力二次系统安全防护工作中。

还应当具备极高的可靠性：尤其是通信设备的工业级可靠性相当高，一般情况下配网自动化通信系统的运行环境都在户外，所以材料老化较快，所以其必须要能够承受起天气恶劣的考验，还应当避免雷电、电磁、噪音等因素的干扰，确保安全稳定运行。

配网自动化有非常多的节点，还包含极多的信息多，这些信息点都是分散存在的，覆盖的范围相当广。

当前配网自动化业务通信需求相当紧急，不仅要符合高安全性、可靠性的要求，还应当将配网自动化节点实现快速覆盖，这是目前最为关键的问题。

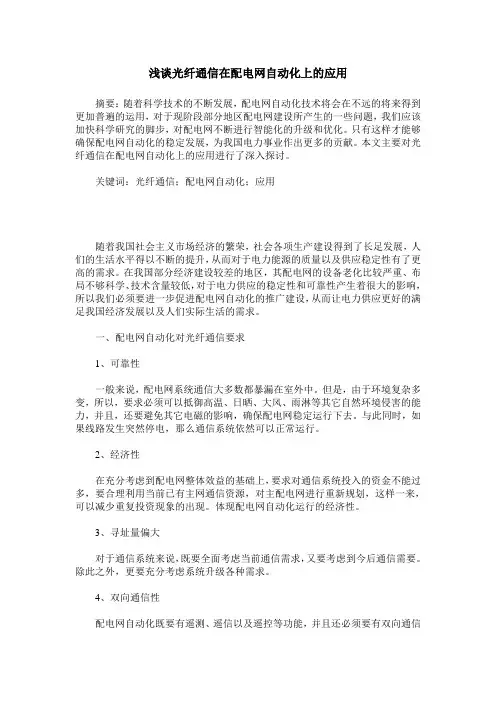

浅谈光纤通信在配电网自动化上的应用摘要：随着科学技术的不断发展，配电网自动化技术将会在不远的将来得到更加普遍的运用，对于现阶段部分地区配电网建设所产生的一些问题，我们应该加快科学研究的脚步，对配电网不断进行智能化的升级和优化。

只有这样才能够确保配电网自动化的稳定发展，为我国电力事业作出更多的贡献。

本文主要对光纤通信在配电网自动化上的应用进行了深入探讨。

关键词：光纤通信；配电网自动化；应用随着我国社会主义市场经济的繁荣，社会各项生产建设得到了长足发展，人们的生活水平得以不断的提升，从而对于电力能源的质量以及供应稳定性有了更高的需求。

在我国部分经济建设较差的地区，其配电网的设备老化比较严重、布局不够科学、技术含量较低，对于电力供应的稳定性和可靠性产生着很大的影响，所以我们必须要进一步促进配电网自动化的推广建设，从而让电力供应更好的满足我国经济发展以及人们实际生活的需求。

一、配电网自动化对光纤通信要求1、可靠性一般来说，配电网系统通信大多数都暴漏在室外中。

但是，由于环境复杂多变，所以，要求必须可以抵御高温、日晒、大风、雨淋等其它自然环境侵害的能力，并且，还要避免其它电磁的影响，确保配电网稳定运行下去。

与此同时，如果线路发生突然停电，那么通信系统依然可以正常运行。

2、经济性在充分考虑到配电网整体效益的基础上，要求对通信系统投入的资金不能过多，要合理利用当前已有主网通信资源，对主配电网进行重新规划，这样一来，可以减少重复投资现象的出现。

体现配电网自动化运行的经济性。

3、寻址量偏大对于通信系统来说，既要全面考虑当前通信需求，又要考虑到今后通信需要。

除此之外，更要充分考虑系统升级各种需求。

4、双向通信性配电网自动化既要有遥测、遥信以及遥控等功能，并且还必须要有双向通信的能力。

二、光纤通信的主要特点分析光纤通信的特点主要包含以下几点：第一，光纤通信的传输频带是比较宽的，并且通信容量也较大；第二，光纤通信的损耗偏低，当前最常用的光纤主要是石英光纤，为减小在光纤中的损耗，我们要提高玻璃纤维纯净度便可以实现，想要做到此点是比较容易的；第三，不会受到电磁的干扰。

智能配电网中的自动化技术应用摘要：近些年来我国配电网自动化技术应用越来越普遍，借助其高效性和实用性优势广泛应用在电网公司多个层级中。

由于目前我国在配电网自动化技术应用方面仍处于探索阶段，因此在模式设置和方案配置等方面都需要逐步完善，不断提升这一技术的使用质量。

通过了解配电网自动化技术的应用原理以及优化方向，来推动配电网系统功能提升。

关键词：智能配电网；自动化技术；实践应用引言配电网自动化是通过计算机、通信、控制、传感等现代技术手段，对配电网进行智能化升级，实现对设备运行状态、电能消耗、违规告警等方面的实时监测、控制和管理，提高供电质量和效率，实现更加可靠、安全、经济的运行。

电力智能化技术在配电网自动化中的应用可以有效地保障电力设备安全稳定运行、提高供电质量和效率，降低供电成本，从而实现配电网智能化运行管理，为电力供应领域的持续发展提供更加可靠的服务和解决方案。

一、智能配电网中的自动化技术组成随着电力行业的发展，配电网络规模越来越大，线路设计越来越复杂，涉及的电力设备越来越多，对配电实施自动化控制的重要性越发凸显，智能配电网中的自动化技术应运而生。

配电网的安全稳定运行主要依靠电力电子和配电线路自动化技术，由配电信息主站、网络通讯设备以及数据采集终端等构成，其中配电信息主站主要用于汇总各类采集数据，通过特定的算法对数据进行统计分析，评估配电网络的运行状态，并将分析结果呈现在主站界面上，当统计结果偏离设定参数时自动启动报警装置。

网络通讯设备负责主站指令下达及终端设备采集数据传递，是智能配电网中的自动化技术得以有效应用的重要桥梁，网络通讯设备信息传递的精确性与否直接影响着自动化控制效果。

智能化数据采集终端主要使用传感器检测电网运行各项参数信息，并将采集的数据信息转化为电信号，通过智能网关网络通讯设备传输至配电信息主站，以实现对电网及电力设备的实施监控。

通过计算机技术构建自动化控制上层架构，通过传感器采集、传输与分析配电网络运行的各项参数，通过自动化技术控制移动终端，实现对配电网络的自动化控制。

FTU在配电网自动化中的应用FTU在配电网自动化中的应用摘要:随着配电网自动化技术在国内的推广,利用分布安装于10kV馈线线路各节点上的馈线终端单元(FTU),对线路电压、电流等进行实时采集,并通过光纤、无,能够主动地向子站/主站传送变化量；(4)配电主站/子站可通过对时命令,使分散于各处的FTU的时间保持一致；(5)配电主站/子站通过通信可获得任意点FTU的信息,并综合比较,通过分析各FTU处的接地特征量确定出故障线路及故障区段。

对于大电流接地系统,其故障接地点的判断较为容易,可以把故障电流作为检测接地的特征量。

如配电线路的FTU2、FTU3之间发生接地故障,则FTU1、FTU2均可检测到较大的接地电流,而FTU3未检测到此电流。

这些信息上送到子站后,可较为方便地判断出故障点在FTU2与FTU3之间,并能指出某相发生接地故障。

主/子站下发命令使FTU2、FTU3控制的开关跳闸,隔离故障区域使接地故障不影响非故障区域的供电。

小电流接地系统发生单相接地后零序电压升高,但对于配电线路(特别是架…13)。

在线路故障下,线路上相关的FTU均检测到零序电压超过整定值,此时主/子站可以此判据启动系统的接地故障判别程序；同时FTU记录超过定值前后一段时间的电压、电流的波形,并上传主/子站。

2.3零序电流特征量该特征是基于故障支路零序电流大于非故障支路零序电流的特点而提出。

İ0=İa（1）+İb(1)+İc(1)(2)式中：İ0为零序电流；İa（1）、İb(1)、İc(1)为三相电流的基波相量值。

在线路电容电流较大的情况下,如10kV电缆线路及架空出线支路较多,此特征具有较高的精度；且在故障点前后所检测到的零序电流有较大的变化,通过此点可检测出接地故障点。

流；α式中:I0（5）为矢量叠加后的零序5次谐波；İa（5）、İb(5)、İc(5)为三相电流中通过傅里叶变换后计算生成的5次谐波；△I0（5）、△U为配电终端检测到的零序电流5次谐波及零序电压的突变,当其大于设定的Iset、Uset后,认为发生接地故障。

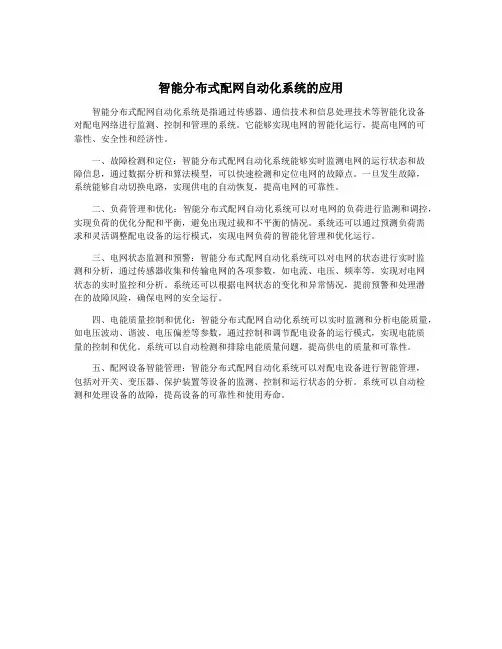

智能分布式配网自动化系统的应用
智能分布式配网自动化系统是指通过传感器、通信技术和信息处理技术等智能化设备
对配电网络进行监测、控制和管理的系统。

它能够实现电网的智能化运行，提高电网的可
靠性、安全性和经济性。

一、故障检测和定位：智能分布式配网自动化系统能够实时监测电网的运行状态和故
障信息，通过数据分析和算法模型，可以快速检测和定位电网的故障点。

一旦发生故障，
系统能够自动切换电路，实现供电的自动恢复，提高电网的可靠性。

二、负荷管理和优化：智能分布式配网自动化系统可以对电网的负荷进行监测和调控，实现负荷的优化分配和平衡，避免出现过载和不平衡的情况。

系统还可以通过预测负荷需
求和灵活调整配电设备的运行模式，实现电网负荷的智能化管理和优化运行。

三、电网状态监测和预警：智能分布式配网自动化系统可以对电网的状态进行实时监
测和分析，通过传感器收集和传输电网的各项参数，如电流、电压、频率等，实现对电网
状态的实时监控和分析。

系统还可以根据电网状态的变化和异常情况，提前预警和处理潜
在的故障风险，确保电网的安全运行。

四、电能质量控制和优化：智能分布式配网自动化系统可以实时监测和分析电能质量，如电压波动、谐波、电压偏差等参数，通过控制和调节配电设备的运行模式，实现电能质
量的控制和优化。

系统可以自动检测和排除电能质量问题，提高供电的质量和可靠性。

五、配网设备智能管理：智能分布式配网自动化系统可以对配电设备进行智能管理，
包括对开关、变压器、保护装置等设备的监测、控制和运行状态的分析。

系统可以自动检
测和处理设备的故障，提高设备的可靠性和使用寿命。

配网自动化方案一、背景介绍配网自动化是指利用先进的信息技术和通信技术，对电力配网进行智能化、自动化的管理和控制。

通过实时监测、故障检测、自动切换和远程控制等手段，提高配电网的可靠性、安全性和经济性，满足用户对电能质量和供电可靠性的要求。

二、需求分析1. 实时监测：系统能够实时采集配电设备的运行状态，包括电流、电压、功率等参数，以便及时发现异常情况。

2. 故障检测：系统能够自动识别故障点，并迅速报警，以便及时采取措施进行修复，减少停电时间。

3. 自动切换：系统能够根据实时监测数据，自动切换电源路径，实现故障隔离和恢复供电，提高供电可靠性。

4. 远程控制：系统能够通过远程通信手段，实现对配电设备的远程控制，包括开关操作、参数设置等，提高操作效率和安全性。

三、方案设计1. 硬件设备：选择高可靠性的智能电力设备，包括智能开关、智能终端设备、智能保护装置等，以满足实时监测、故障检测、自动切换和远程控制的需求。

2. 数据采集与传输：采用现场总线技术或者无线传感器网络技术，实现对配电设备运行状态的实时采集，并通过通信网络将数据传输到监控中心。

3. 监控系统：建立配网自动化监控系统，包括数据管理平台、故障诊断与分析系统、远程控制终端等，实现对配电设备的实时监测、故障诊断、自动切换和远程控制等功能。

4. 数据分析与决策支持：通过对实时监测数据进行分析，建立故障诊断模型和预测模型，提供故障预警和决策支持，减少故障发生和停电时间。

四、实施步骤1. 前期准备：制定详细的实施计划，包括设备采购、系统设计、施工安装等，确保项目顺利进行。

2. 设备采购与安装：根据方案设计，采购合适的智能电力设备，并进行设备安装和调试。

3. 系统集成与调试：根据监控系统设计，进行各个模块的集成和调试，确保系统正常运行。

4. 数据采集与传输：部署数据采集设备，并建立与监控中心的通信网络，实现数据的实时采集和传输。

5. 监控系统搭建：建立配网自动化监控系统，包括数据管理平台、故障诊断与分析系统、远程控制终端等，确保系统功能完善。

光纤通信在配电网自动化上的应用简介近年来，随着工业自动化的飞速发展，配电网自动化已经成为电力行业中的重要环节。

而在配电网自动化系统中，光纤通信起着至关重要的作用。

本文将介绍配电网自动化系统中光纤通信的应用以及在该领域的优点。

光纤通信在配电网自动化上的应用光纤通信是将信息通过光的方式传输的技术。

光纤通信在配电网自动化系统中，主要用于提供高速稳定的数据传输，以保证配电网自动化的高效性。

光纤通信在配电网自动化中的传输方式光纤通信在配电网自动化系统中采用的主要传输方式有两种，分别是点对点传输和环形传输。

点对点传输是指将信息从一个发送端传输到一个接收端。

这种传输方式可以确保数据的高速稳定传输，并且对信号干扰的抵抗能力也较强。

环形传输则是指在一个环形光缆中传输信息。

这种传输方式不仅可以提供高速稳定的数据传输，而且还可以在主干线路出现故障时实现环形光缆中的二次备份，保证数据传输的稳定性。

光纤通信在配电网自动化中的应用场景光纤通信在配电网自动化系统中，应用场景主要集中在以下几个方面：1.告警处理：在配电网自动化系统中，会有大量的告警信息需要传输。

利用光纤通信技术，可以快速稳定地传输大量的告警信息。

这样，维护人员可以在第一时间收到关于配电网的信息，从而及时处理问题，提升了配电网自动化的效率。

2.监控数据的传输：在配电网自动化中，需要传输大量的监控数据。

利用光纤通信技术，可以实现高速稳定地传输大量的监控数据，以便及时获得配电网的有用信息。

3.遥控功能的实现：配电网自动化系统中，需要实现对远程设备的遥控功能。

利用光纤通信技术，可以实现遥控功能的高速稳定传输，实现配电网自动化系统的远程操作。

光纤通信在配电网自动化中的优点光纤通信在配电网自动化系统中，具有以下几个优点：1.传输速度快：相比较传统的配电网自动化系统中采用的通信方式，光纤通信技术的传输速度更快。

这可以提高配电网自动化系统的效率。

2.抗干扰能力强：光纤通信技术可以有效地抵御干扰，从而减少配电网自动化系统中发生的通信故障。

TECHNOLOGY AND INFORMATION科学与信息化2023年8月下 43配网自动化技术在配网运维中的应用顾育先1 鲁裕婷21. 国网江苏省电力有限公司海门区供电分公司 江苏 南通 226100；2. 国网江苏省电力有限公司南通供电分公司 江苏 南通 226006摘 要 随着经济的不断发展，人们对电力的需求越来越大，对供电质量的要求也越来越高。

尤其是近年来计算机技术、自动化技术及网络通信技术的飞速发展，对电力系统有着非常大的促进作用。

将新型的技术和设备应用到电力系统中，可有效降低电力系统的故障率，减少电力企业在运维过程中的人力、物理资源的浪费。

文章就配网自动化技术在配网运维中的应用展开讨论，以供相关技术人员参考借鉴。

关键词 配网自动化技术；配网运维；应用Application of Distribution Network Automation Technology in Distribution Network Operation and Maintenance Gu Yu-xian 1, Lu Yu-ting 21. State Grid Jiangsu Electric Power Co., Ltd. Haimen District Power Supply Branch, Nantong 226100, Jiangsu Province, China;2. State Grid Jiangsu Electric Power Co., Ltd. Nantong Power Supply Branch, Nantong 226006, Jiangsu Province, ChinaAbstract With the continuous development of the economy, people’s demand for electricity is increasing, and the requirements for electricity supply quality are becoming higher. Especially, the rapid development of computer technology, automation technology and network communication technology in recent years has a great role in promoting the electrical power system. The application of new technologies and equipment to the electrical power system can effectively decrease the failure rate of the electrical power system, and reduce the waste of manpower and physical resources in the process of operation and maintenance. This paper discusses the application of distribution network automation technology in distribution network operation and maintenance, so as to provide reference of relevant technical personnel.Key words distribution network automation technology; distribution network operation and maintenance; apply引言为了保证电网系统的安全稳定供电，电网系统在配电过程中采用了配电自动化系统。

城市配网自动化在配网中的应用随着城市规模不断扩大和人口增长，城市能源供应系统的配网工作变得愈发重要。

城市配网自动化技术的引入，无疑是提高配网效率和质量的一大利器。

本文将就城市配网自动化在配网中的应用进行探讨。

一、城市配网自动化技术的背景城市配网自动化的核心内容是通过各种先进的技术手段，对电力系统进行实时监测、调控和故障处理，以提高供电质量、降低供电成本，并增强电网的适应性和可靠性。

城市配网自动化是电力系统自动化的一个重要分支，它以自动化、智能化、信息化为发展方向，是电网的重要保障和支撑。

城市配网自动化技术主要包括：远程监控和自动化控制技术、远程通信技术、数据处理和分析技术等。

这些技术的运用可以大幅提高配网的运行效率和供电质量，同时也为城市能源供应系统的安全稳定提供有力支持。

1. 远程监控和自动化控制技术城市配网自动化系统通过安装传感器、监测设备和智能控制器，实现对配电线路、变电站等设备的实时监测和智能控制。

系统不仅可以实现对电网设备状态的实时监测，还可根据监测数据自动进行故障诊断和处理，帮助提前发现潜在故障隐患，降低事故发生的可能性。

2. 远程通信技术城市配网自动化系统依托现代通信技术，实现了对各个智能设备之间的实时数据传输和信息交换。

通过远程通信技术，配网管理人员可以随时随地监控电网运行状况，对电网进行远程控制和调度。

这种实时、远程的监控和控制手段，大大提高了城市配网运行的灵活性和可控性。

3. 数据处理和分析技术城市配网自动化系统通过数据采集、传输和处理技术，将大量的实时监测数据进行处理分析，形成运行状态和趋势的评估指标，为电网的运行管理和决策提供科学依据。

还可以进行故障诊断和预测，帮助提前发现和排除潜在故障隐患。

城市配网自动化技术的应用，为配网工作带来了一系列显著的优势。

1. 提高供电可靠性城市配网自动化技术可以实现设备状态的实时监测和故障的智能诊断和处理，大大提高了电网的可靠性和稳定性。

一旦发生故障，系统可以实现快速定位和自动隔离，减少了故障对用户的影响，保障了供电的可靠性。

电缆配电网自动化系统基本功能及通信方式
电缆配电网自动化系统是一种可以实现电缆配电网设备省力操作，远程监控，智能诊断，快速应急，以及发电网络安全、稳定运行的系统。

它的基本功能包括：
1、布置控制：电缆配电网自动化系统能够实现远程控制，可以实
现对电缆配电网设备的自动布置和控制。

2、故障诊断：系统可以根据一定的算法，结合光纤传感技术、故
障定位服务，准确诊断出电缆配电网设备的故障类型和原因。

3、数据采集：系统可以通过交换数据采集技术，实时采集电缆配
电网设备的运行数据，并实现网络上透明传输，实现实时监测和数据
分析。

4、距离保护：系统可以通过在电缆配电网设备之间安装特定的传
感器或遥测装置来实现距离保护功能，以避免意外短路事故的发生。

5、仿真技术：系统还可以通过建立仿真模型，模拟复杂的电缆配
电网系统结构，为设备安装、操作模拟提供技术支持。

6、远程通信：系统使用高速传输协议，通过高速以太网连接各个
现场设备，实现远程通信和控制。

7、应急处理：系统可以快速识别紧急情况，根据异常情况的不同
可以实现设备的自动报警、自动处理等应急操作。

电缆配电网自动化系统的通信方式主要有定位运行系统（LORS）、多级通信接口（MSC）、广播交换网络（BEN）、无线电数据网络（R-DNet）、电力自动化网络（PCN）等。

定位运行系统可以实现定位控制、路径规划、数据采集,等功能；多级通信接口可以实现系统之间的信息
交换和数据传递；广播交换网络可以实现电缆配电网的自动监控；无
线电数据网络可以实现高效的实时数据采集和传输；电力自动化网络
可以实现电缆配电网的自动控制和故障分析。

智能配电网自动化应用智能配电网自动化是指利用现代信息技术、通信技术和自动控制技术，对配电系统进行监测、控制和管理，提高供电质量和可靠性，并实现对电力系统的智能化管理。

智能配电网自动化应用主要包括以下几个方面：一、故障监测与定位智能配电网自动化系统能够实时监测电网的运行状态，发现故障并及时做出反应。

通过测量电流、电压、频率等参数，可以实时监测到电网中的故障情况，并能够准确定位故障点，提高故障处理的效率。

二、智能负荷管理智能配电网自动化系统能够对负荷进行动态管理，根据用户需求和电网负荷情况，自动调整电能分配和供电策略。

通过智能控制器和传感器等装置，可以实时监测负荷的变化，并根据需求进行智能调控，提高电网的运行效率和负荷利用率。

三、电网安全保护智能配电网自动化系统能够实时监测电网运行状态，及时发现电网中的异常情况，并自动采取相应的保护措施，保障电网的安全稳定运行。

在电网中发生短路故障时，智能配电网自动化系统能够及时切除故障分支，并迅速恢复供电，避免故障扩大和电网停电。

四、智能能效管理智能配电网自动化系统能够对电能进行精准测量和实时分析，帮助用户了解电能的消耗情况和能效水平，提供合理的能耗建议和优化方案。

通过监测电能使用情况，并结合能耗数据分析，可以实现对电能的精细管理和有效控制，减少能源浪费，提高能源利用效率。

五、智能优化调度智能配电网自动化系统能够通过对电网运行状态和负荷需求的实时监测和分析，提供智能调度决策，优化电能的分配和供电策略。

通过智能算法和优化模型的支持，能够实现对电能的最优调度，降低电网的能耗成本，并提高供电质量和可靠性。

六、用户侧智能管理智能配电网自动化系统不仅能够对电网进行监测和管理，还能够实现对用户侧的智能管理。

通过智能电表、智能插座等设备的普及和智能化管理软件的支持，用户可以实时监测和控制家庭和办公场所的电能使用情况，实现对电能的精细化管理和控制。

智能配电网自动化应用能够提高电力系统的供电质量和可靠性，提高能源利用效率，有效降低能耗成本，并为用户提供智能化的能源管理服务。

配电网自动化的通信方式配电网自动化有三个基本的功能要求，即对配电网进行安全监视、控制和保护。

例如通过采集配电网上的状态量(如开关位置和保护动作情况等)、模拟量(如电压、电流和功率等)以及电度量，对配电网的运行状况进行监视;通过控制开关分、合闸以及有载调压设备的升、降压等，实现电压调度、无功补偿和负荷平衡等;通过对故障特征景的检测，判断故障区段，使继电保护准确动作，实现故障隔离、恢复正常供电。

通信系统的建设是配电网自动化系统的关键之一。

配电网自动化系统需要借助于有效的通信手段，将反映远方设备运行情况的数据信息收集到控制中心，并将控制中心的控制命令准确地传送到为数众多的远方终端。

没有通信系统的支撑，配电网自动化系统是根本无法实现的。

配电网自动化系统的通信网络是一种典型的数据通信系统。

它基本上由数据终端设备DTE(Data Termination Equipment)数据传输设备DCE(DataCircuitEquipment)和数据传输信道组成。

常见的数据终端设备有配电自动化SCADA(Supervisory Control And Data Acquisi tion)系统、RTU、馈线RTU(FTU)、变台RTU(TTU)、区域工作站、抄表集中器和抄表终端等;常见的数据传输设备有调制解调器(Modem)、复接分接器、数传电台、载波机和光端机等。

一般DCE和DTE之间均采用RS-232C或RS-485标准接口。

和输电网自动化不同，配电网自动化系统要和众多的远方终端通信。

因此如何降低通信系统的造价，而且满足配电网自动化系统的要求，是设计人员面临的重要问题。

随着通信技术的发展，目前可选用的通信手段很多。

但从目前的技术水平看，没有任何一种单一的通信手段能够全面满足各种规模的配电网自动化的需要。

因此在配电网自动化中，常混合使用多种通信方式。

表15-2汇总了可能用到的各种通信方式，下而仅就现场总线和无线扩频通信技术予以简要介绍。

配网自动化技术在配网运维中的运用随着电力行业的不断发展和建设，配网运维的工作变得越来越重要。

而随着科技的不断进步，配网自动化技术已经成为了配网运维中的重要一环。

它能够提高配网运维的效率和质量，并保障电力供应的可靠性和稳定性。

配网自动化技术主要包括智能终端、通信网络、数据处理系统和配网管理系统等。

智能终端可以单独操作或者通过通信网络实现互动和协作，可以方便地对线路和设备进行监测和控制，能够及时发现和排除故障，提高运维效率。

通信网络可以实现智能终端之间的互联互通，提高数据传输的速度和准确性，防止数据丢失和错误。

数据处理系统能够对采集到的数据进行处理和分析，提供有用的信息和决策支持。

配网管理系统则能够对配网的运行情况进行全面管理和监控，包括计划和实施配电、故障检测、设备维护、人员调度等。

配网自动化技术最大的优势是能够提高配网运维的效率和质量。

它能够及时发现和处理线路故障，提高故障的定位和恢复速度。

同时，通过实时监测设备的运行状态和负载情况，能够进行精细化的运行管理，优化设备的效率和维护周期。

此外，配网自动化技术还能够提高电网的稳定性和可靠性，减少停电时间和电力损失。

通过智能化的调度和控制，能够更好地满足用户用电需求，提高电力供应的灵活性和响应性。

配网自动化技术在实际运用过程中还有一些需要克服和解决的问题。

首先是技术成本的问题，配网自动化技术需要大量的投入和建设，需要充分考虑投资回报率和成本效益。

其次是技术的普及和人员培训的问题，需要提高运维人员的技术素质和管理水平，使其能适应新技术和工作模式的变化。

最后是数据安全和保护的问题，配网自动化技术对数据的处理和传输涉及到重要的信息和隐私问题，需要建立完善的安全保护机制和应急预案，避免信息泄露和损失。
